Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

  1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
  2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
  3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
  4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
  5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

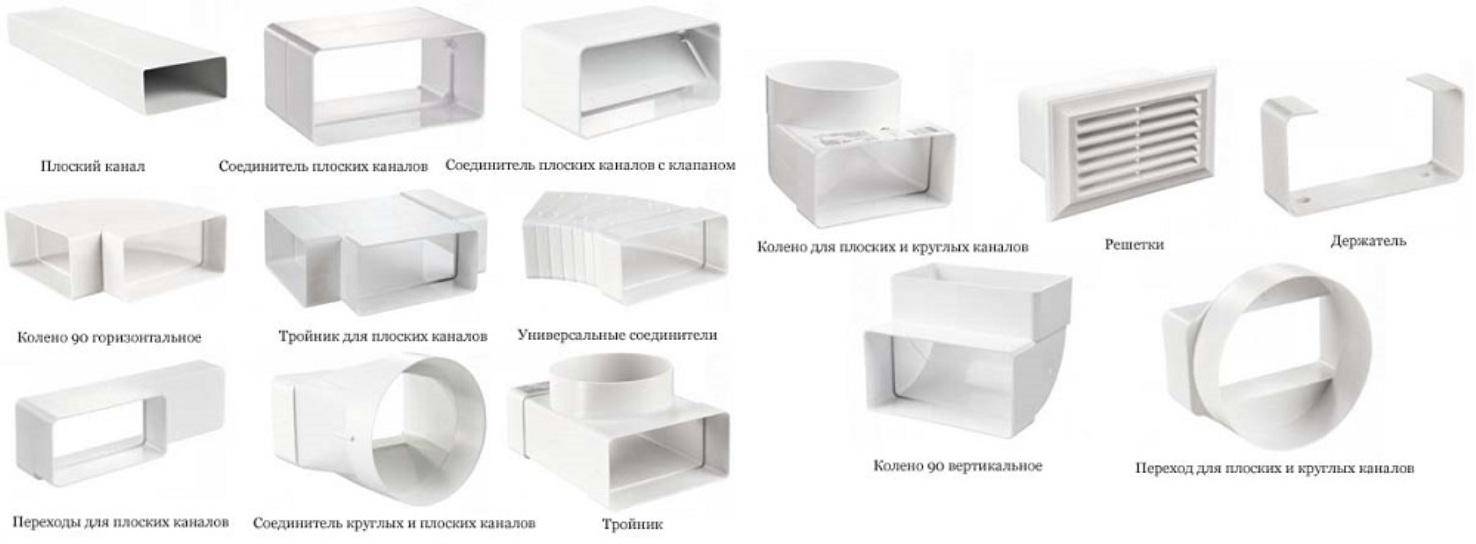

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

https://youtube.com/watch?v=mz3NcHFO3to

Монтажный этап

Со схемой подключения вентилятора с таймером времени к электрической линии теперь все более или менее понятно, теперь пора заняться процедурой его установки. Однако предварительно к этому месту следует провести электрический кабель. Для этого делается штроба от распределительной коробки.

Теперь уже понятно, почему такую работу планируется делать в ходе проведения планового ремонта или еще на стадии строительства. После этого следует соединить провода с контактами на вентиляторе (более подробно об этом уже было написано выше).

Перед самой установкой вентилятора с канала шахты снимается декоративная решетка (если проводилась его чистка, то он уже открыт). Если был выбран способ монтажа на саморезы, то следует просверлить отверстия для дюбелей, куда они потом будут вкручены на этапе установки вентилятора. Сами дюбеля в этот момент уже должны быть предварительно вставлены в проделанные отверстия.

При необходимости (в случае отсутствия возможности крепления на саморезы) можно пойти другим путем – посадить корпус вытяжного устройства на специальный клей либо герметик. На завершающем этапе снятая декоративная панель возвращается на свое место.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно

Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр

Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Монтаж приточной вентиляции

Приточная система состоит из разветвленной сети воздуховодов и воздухозаборника. Воздух выбрасывается в помещение после прохождения через систему очистки, увлажнения, охлаждения или нагрева. Для этого используются различные воздуховоды, фильтры, вентиляторы, охладители, а также нагреватели.

Сначала прокладываются воздуховоды и монтируются приточные камеры, затем устанавливается приточное оборудование, держатели для вентиляционного оборудования, устанавливаются жалюзи и вентиляционные решетки, а также воздухонагреватели или водонагреватели. Затраты на эти работы можно найти в сводах затрат ГЭСН-20-(01-06), ФЕР-20-(01-06) и ТЕР-20-(01-06).

Затем необходимо установить систему автоматизации, которая будет управлять устройством, регулируя температуру и подачу воздуха.

Общие правила такого подключения

Перед установкой вытяжки важно убедиться в том, что внутри вентиляционной шахты присутствует движение воздуха. Сделать это может каждый человек двумя простыми способами:

  1. Зажечь спичку, зажигалку или свечку и поднести открытый огонь к решетке. Пламя должно втягиваться внутрь при свободном токе воздуха.
  2. Взять листик бумаги, поднести его к решетке и отпустить. Он должен прилипнуть.

Если такого не происходит, то это свидетельствует о засорении внутреннего пространства шахты.

На следующем этапе выбирается наиболее подходящий вентилятор с учетом устойчивости к влаге, площади ванного помещения. После этого нужно определиться с вариантом подключения.

Современные технологии предлагают следующие возможности подключения:

  • используя отдельный выключатель;
  • напрямую через лампу освещения, при включении которой вентиляция начинает активно работать;
  • через датчик движения, контроля воздуха по уровню влажности;
  • включение в электрическую цепь таймера, датчика открывания двери, движения.

Каждый из представленных вариантов характеризуется своими достоинствами и недостатками, поэтому в каждом конкретном случае важно сделать правильный выбор

Монтаж вытяжных вентиляторов

Посадочный диаметр вытяжных вентиляторов неодинаков. Некоторые изделия вполне согласуются со стандартными гофрами и воздуховодами. Сведения понадобятся преимущественно тем, кто хочет строить дом собственноручно. Помните, канал вентиляции санузла непременно выходит наружу. Здесь никогда не используется рекуператор. Это вызвано очевидными соображениями отсутствия плохого запаха в прочих помещениях.

Решётка для вытяжки

Если брать старые советские квартиры, сталкиваемся обычно с прямоугольными сечениями, соотнести которые напрямую с современными конструкциями не удаётся. Часто приходится применять специальные решётки, по задумке предназначенные для вытяжек. Конфигурация изделий различается, пример представлен на фото – показывает, как оснастить вентиляционную шахту. В частности, при отсутствии обратной тяги нижнюю решётку из круглых отверстий допустимо не закрывать. Это обеспечит ток воздуху за счёт естественной тяги.

Гораздо чаще в продаже заметны аналоги решётки, представленной на снимке, где отверстие под воздуховод круглой формы. Тогда монтаж упрощается. Большинство накладных вентиляторов выпускается с прямоугольной решёткой и круглым корпусом. Особых сложностей не предвидится.

Теперь о проводке! Для напряжения 12 В она прокладывается в отдельном от прочих проводов канале. Если так не получается сделать, создаётся металлический заземлённый экран (к примеру, оплётка кабеля) либо прокладывается ПНД труба. При прочих равных установка вентилятора в туалете проще, нежели в ванной по причине ограничений по ГОСТ 50571.11. Сечение провода берётся не менее 0,75 квадратных миллиметров по меди. Специально это не оговаривается, рекомендация дана по установке вытяжных вентиляторов только из соображений удовлетворить избранным требованиям ПУЭ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

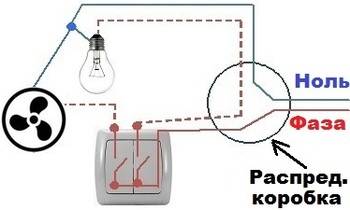

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Виды систем вентиляции в санузле

Для создания циркуляции воздуха в комнатах создается естественная и принудительная вытяжка. В первом случае вентиляция происходит за счет вытеснения холодной воздушной массой более легкого сырого воздуха к потолку и затем в вентиляционный канал.

Во втором случае используются для искусственной циркуляции порой не только вентиляторы, но и калориферы, автоматические приборы управления и др.

Естественная вытяжка

Свежий воздух проникает в ванную комнату через щели внизу входной двери или через специально сделанное отверстие. Выпускным каналом является вертикальный колодец для вентиляции, выходящий наружу.  К нему сквозь стену или дыру в потолке подходит вытяжка в туалете.

Во время монтажа природной вытяжки нужно соблюдать следующие требования:

  1. Для санитарного узла нужен отдельный воздуховод.
  2. Допускается совмещение каналов для вытяжки ванной комнаты и туалета лишь на одном этаже.
  3. При соединении с вентиляционной шахтой нужно установить клапан во избежание создания обратной тяги и появления специфических запахов.

Для того чтобы создать необходимую вытяжку, необходимо выдерживать разницу между нижней и верхней точкой вентиляционных труб. При этом для разной температуры замена воздуха за час будет разная.

Эти данные приведены ниже в таблице:

Высота трубы в м

Температура воздушной массы в санузле
 Расход при 30˚СРасход при 24˚СРасход при 19˚СРасход при 15˚С
255,042,533,2822,15
473,157,7644,8933,12
686,0667,6554,3437,89
895,3276,0258,7643,11
10102,4380,2165,0644,98

Расход приведен в м³/ч

Принудительная вентиляция

Наиболее результативной сегодня является приточно-вытяжная циркуляция воздуха, технически обеспеченная тепловым рекуператором. Как правило, ее применяют в тех помещениях, где не хватает естественной вытяжки – в ванной комнате и туалете.

Преимущественно это относится к помещениям, где смонтирована душевая кабинка, поскольку кратность там должна быть не менее 75 м³/ч. Помимо того, в летнее время нет существенной разницы между температурами внутри и снаружи ванной, из-за чего вытяжка существенно снижается.

Для увеличения притока в таком помещении способствует оптимальный зазор под дверью, а вытяжка может быть усилена посредством вентилятора. На рынке есть много разновидностей приборов для циркуляции воздуха, различной конфигурации, конструкции и производительности. Но все они имеют похожий принцип работы.

После монтажа вентилирующего устройства необходимо проверить эффективность его работы. Это легко узнается с помощью горящей свечи: нужно расположить пламя у отверстия вытяжного канала и, если оно туда отклоняется, значит, система работает нормально.

Поводы для снятия прибора

Через несколько лет эксплуатации (или раньше, если в ванной или туалете курят), эффективность работы вытяжного вентилятора снижается. К причинам появления проблем относят:

  • загрязнение лопастей прибора, снижающее тягу вентсистемы;
  • ухудшение характеристик смазки, из-за чего уменьшается скорость вращения крыльчатки и увеличивается уровень шума;
  • износ отдельных элементов прибора, требующих замены.

Из-за снижения скорости прохождения воздуха через влажность в ванной или туалете увеличивается, и условия становятся уже не такими комфортными. Исправить ситуацию можно, периодически выполняя профилактику приборов, и, при необходимости, заменяя их новыми. При замене эффективность вентиляции можно повысить, выбрав более производительную модель.

Узнать о том, что вентилятор пора чистить или заменять можно по появлению скрипов и шумов, из-за которых  устройство становится источником акустического дискомфорта. В большинстве случаев воздух в такой ситуации становится не слишком свежим, а двигатель перегревается, увеличивая риск выхода прибора из строя. Поэтому своевременное обслуживание позволяет не только улучшить воздухообмен и снизить уровень шума, но и увеличить эксплуатационный срок вентилятора.

3 Самостоятельная установка

Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.

Установка состоит из следующих шагов:

  1. 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
  2. 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
  3. 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.

Монтаж круглых канальных вентиляторов

В отличие от прямоугольных вентиляторов, круглые канальные вентиляторы лучше всего устанавливать в горизонтальном положении. Как уже упоминалось выше, их можно устанавливать в любом положении, но максимальная эффективность достигается при горизонтальной установке. Многие канальные вентиляторы круглого сечения имеют специальный шумопоглощающий пластиковый корпус. Это позволяет исключить из конструкции вентиляционной системы дополнительные шумоглушители.

Процесс установки круглых канальных вентиляторов очень похож на процесс установки прямоугольных канальных вентиляторов, с теми же требованиями к прямым входным и выходным участкам. Однако круглые воздуховоды позволяют использовать более простые и менее дорогие компоненты вентиляционной системы.

Еще одной особенностью круглых воздуховодов является необходимость в специальных креплениях. Такие крепления должны обеспечивать надежность и прочность всех компонентов без изменения формы сечения воздуховода.

Монтаж систем вентиляции с канальными вентиляторами должен выполняться квалифицированными специалистами, имеющими опыт установки таких систем. Предварительный детальный расчет системы позволит избежать большинства проблем, связанных с монтажом и регулировкой отдельных секций и всей системы. Использование самостоятельно изготовленных компонентов или соединений канальных вентиляторов и воздуховодов допускается только в тех случаях, когда невозможно использовать стандартные конструкции. Все соединения в системе вентиляции должны плотно прилегать и обеспечивать надежное соединение.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.
