Импульсное реле для управления освещением — виды, маркировка и подключение

Импульсное реле — плюсы и минусы

Положительные и отрицательные черты отличаются в зависимости от вида индуктивного реле. Из вышеперечисленного следует, что реле делятся на два вида: электромеханические и электронные.

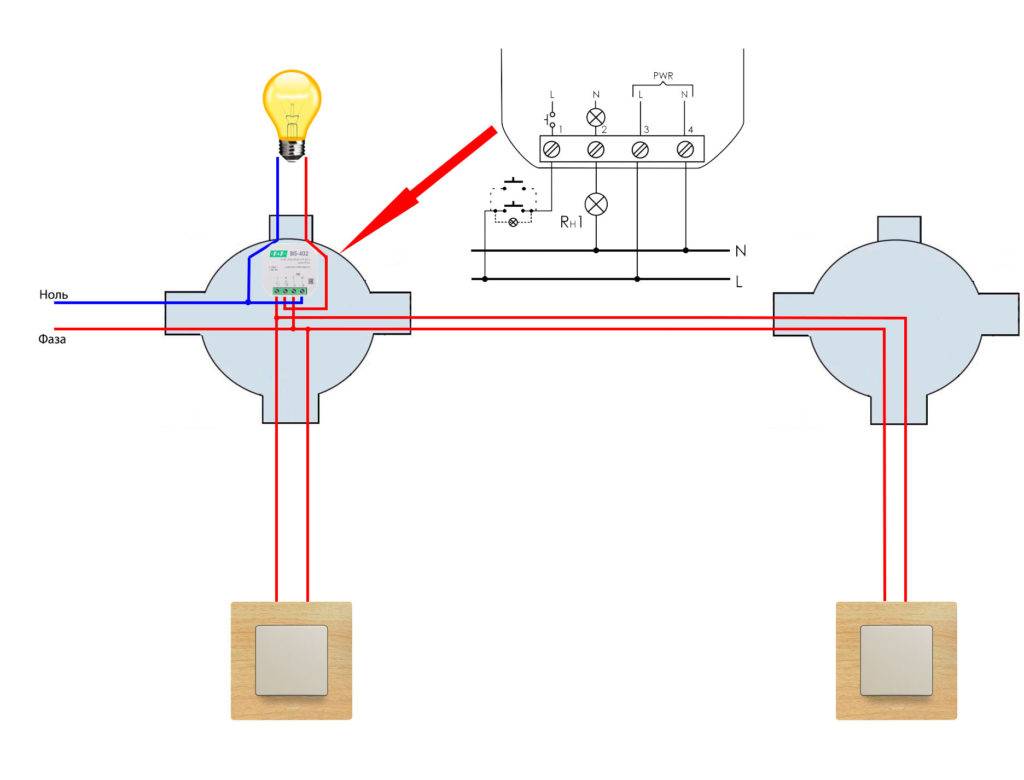

Импульсное реле BIS-402

Электромеханические реле имеют следующие преимущества. Они очень надежные в использовании, также имеют отличную переносимость высоких напряжений электрической сети.

Минусами таких моделей могут послужить: неимение индикации расположения контактов; выполнение одной и той же функции.

Преимуществами электронных реле являются:

  • безопасное их использование;
  • большие возможности управления электрическими цепями;
  • в конструкцию входят индикаторные светодиоды;
  • хорошая производительность в сфере регулирования осветительными приборами;
  • в устройство можно вмонтировать дополнительные приспособления.

Значительным плюсом электронного типа реле является способность выполнять несколько функций.

Минусами такого реле могут выступить: реагирование на высокие импульсы; восприимчивость к величине напряжения; помехи в электросети могут вызвать ложные срабатывания реле.

По сравнению с электронными типами электромеханические реле пользуются большой популярностью среди потребителей благодаря своей надежности и удобством в применении. Работа электронного устройства требует дополнительный источник питания, при этом должны всегда присутствовать фаза и ноль. Помимо этого они имеют пониженную защищенность от помех.

Одновременно с этим установка импульсного реле – недорогой процесс, так как для его монтажа не требуется силового кабеля. При этом не будет затрачено много сил и финансовых вложений.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

  1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
  2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
  3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
  4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

  • исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
  • промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
  • управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо
отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

У имульсников ABB блок
центрального управления можно докупить отдельно и присоединить его с левой
стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей.
Для электронных придется делать развязку через промежуточные реле.

Управление и работа устройства

Этот выключатель обладает простотой в своем использовании. Также это устройство обладает рядом преимуществ, к которым относят возможность управления с различных точек дома. Импульсное реле на сегодняшний день является основным конкурентом проходных выключателей. Этот прибор обладает прекрасным таймером, который прекрасно работает. Для того чтобы включить это устройство в беспрерывный режим вам необходимо будет нажать и удерживать кнопку.

Вот временная схема, которая показывает работу импульсного реле. Как видите импульсное реле имеет простое управление.

Рекомендуем к прочтению: основные виды выключателей.

Разновидности ИР

Все реле управления освещением делят на две группы:

  • Электромеханические. За действие устройства отвечает механизм.
  • Электронные. Мозгом ИР является печатная плата, оснащенная микроконтроллером.

Все типы импульсных реле характеризуют по таким признакам:

  • Ток выхода — его максимальный показатель для зажимов катушки на момент выхода якоря.
  • Ток втягивания. Меньшее его значение при возвращении рабочего якоря в первичное положение.
  • Коэффициент возвратный. Соотношение токов выхода к току втягивания.
  • Величина срабатывания. Это оптимальное значение входящего сигнала, на который реагирует импульсный выключатель.
  • Уставка. Параметр срабатывания механизма в определенных пределах, заданных в реле.
  • Номинальные значения. Все показатели по току, напряжению, обеспечивающие работу устройства.
  • Время срабатывания. Продолжительность срабатывания на заданную команду. Может варьироваться от 0,0001 сек. до 1 мин.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Недостатки

Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как – ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных “плюшек”.

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

  1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
  2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
  3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

  1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
  2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

  • потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
  • жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
  • остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

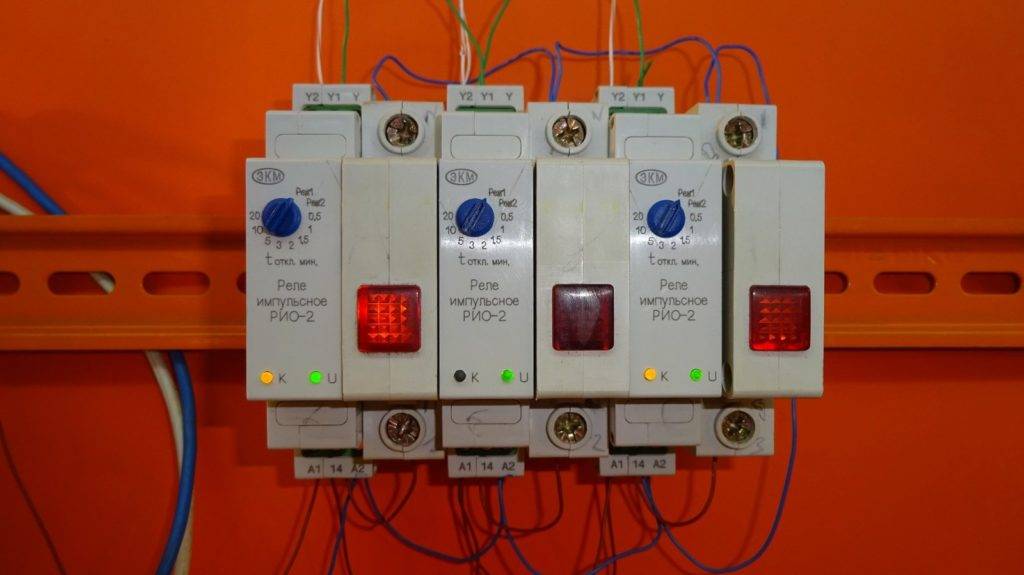

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

  1. обычного импульсного;
  2. трех перекрестных переключателей;
  3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

Импульсное реле или перекрестный выключатель

Схему управления из трех и более мест можно организовать также с помощью двух проходных и нескольких (по числу необходимых постов) перекрестных приборов.


Прокладка кабелей при применении проходных и перекрестных переключателей с использованием распаечной коробки.

Прокладка кабелей в этом случае выглядит так (проводник PE не показан). Очевидно, что в этом случае все выключатели между собой соединяются кабелем в три жилы против двух.


Прокладка кабелей шлейфом при применении проходных и перекрестных переключателей.

Можно обойтись и без распределительной коробки и выполнить соединения шлейфом. В этом случае с учетом защитной жилы количество проводников в кабелях связи возрастает до 4. Другой недостаток такой прокладки – жилы N и PE имеют много точек соединения, что снижает надежность и безопасность схемы.

Поэтому схема с импульсным реле более выгодна в экономическом плане, хотя и не очень привычна. И чем больше расстояние между выключателями, тем выгода больше. К тому же через проходной выключатель идет полный ток нагрузки потребителей, а при реализации схемы на импульсниках коммутируется только небольшой ток управления – долговечность кнопок будет явно выше

При проектировании системы освещения надо обратить внимание на этот вариант

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в
распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает
непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком
замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”,
собранных в одну цепочку. Что не всегда удобно и требует привыкания.

Что необходимо сделать в обязательном порядке до начала монтажных работ

Прокладка проводов относится к грязным работам, связанным с обработкой стен и строительных конструкций. Выполнять их надо быстро, не растягивать по времени. Для этого потребуется качественная подготовка.

Она включает:

  • составление плана комнат на бумаге с изображением на нем конечных точек и маршрутов прокладки всех электрических магистралей;
  • перенос технических решений непосредственно на строительные конструкции;
  • окончательное уточнение расхода требуемых материалов;
  • подготовку необходимого инструмента.

План комнаты чертится в масштабе. Удобно использовать миллиметровку или обычный тетрадный лист в клеточку.

Стоит учесть, что современные компьютерные программы значительно облегчают этот процесс, позволяя создавать точные электронные документы. Их удобно хранить на разных носителях и распечатывать на принтере.

Одна из доступных программ для домашнего использования — разработка Visio от Microsoft. В качестве примера сделал в ней план комнаты и описал процесс отдельной статьей. Можете воспользоваться.

Разметка стен под проводку выполняется обычным карандашом с длинной линейкой. Вспомогательными инструментами послужат отвес или ватерпас, лазерный нивелир.

Остальные вопросы подготовки не должны вызвать затруднений у обычного домашнего мастера.

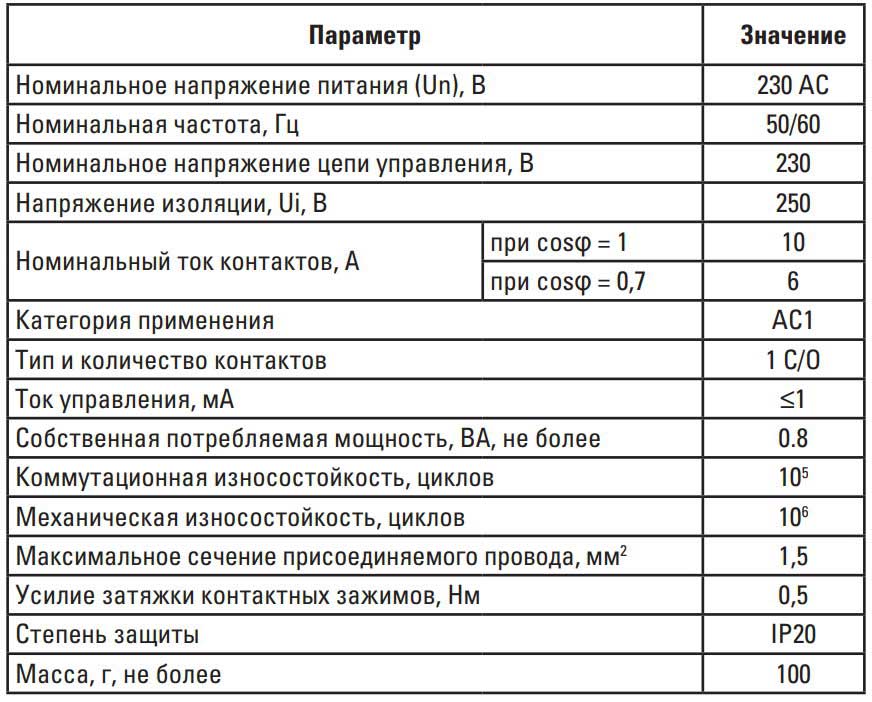

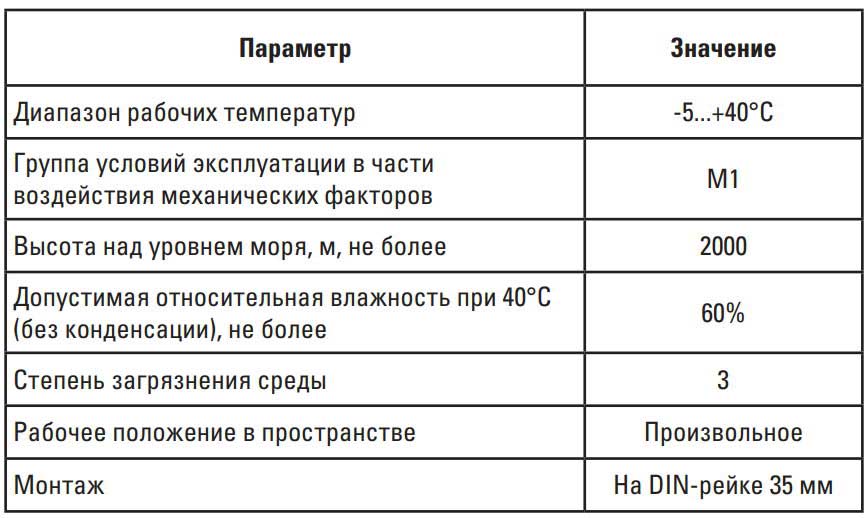

Основные технические характеристики

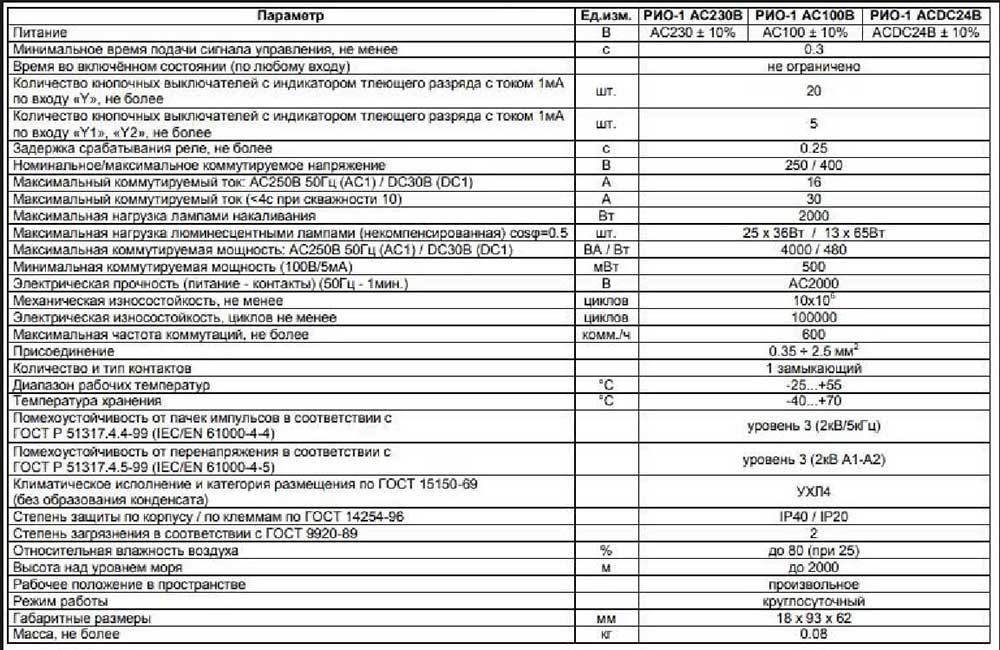

При выборе импульсных реле необходимо смотреть на технические характеристики оборудования.

К основным параметрам стоит отнести:

  • I вых — выходной ток, представляет собой наибольший параметр в катушке после выхода якоря;
  • К воз — возвратный коэффициент, который рассчитывается как отношение двух токов для якоря: выходного и втягивания;
  • I вт — ток втягивания, наименьшей токовый параметр катушки при возвращении якоря в первоначальную позицию;
  • I уст — ток уставки, который задан в реле;
  • U ном, I ном — номинальные параметры напряжения и тока соответственно;
  • I ср — ток срабатывания, при котором происходит замыкание / размыкание контактной группы при подаче управляющего сигнала.

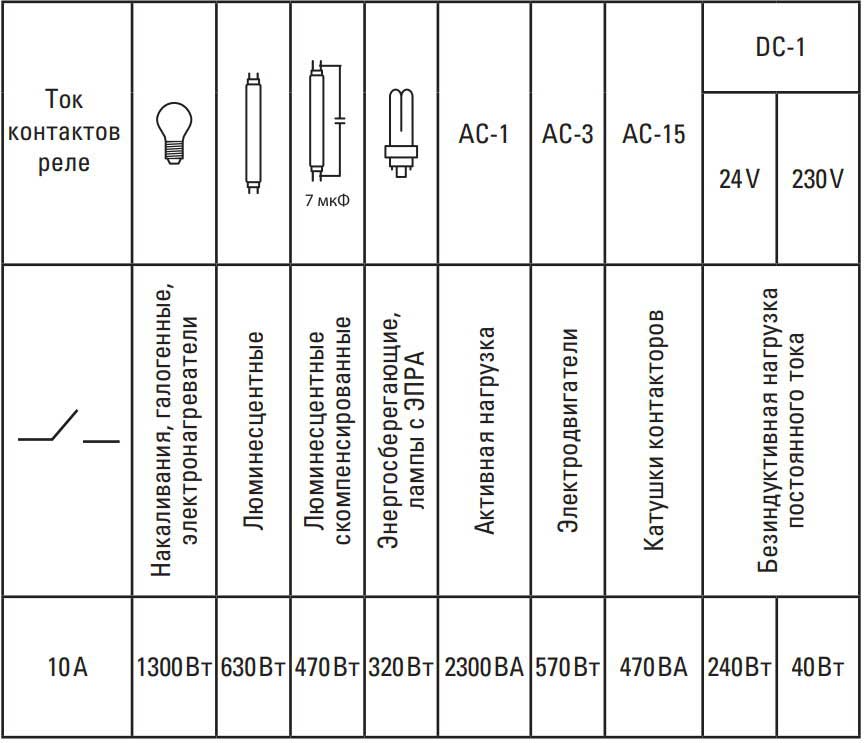

При изучении характеристик импульсного реле стоит обратить внимание и на другие параметры:

  • номинальная частота;
  • степень защиты от влаги / пыли;
  • категория применения;
  • вес;
  • усилие протяжки контактных зажимов;
  • максимальное сечение подключаемого провода;
  • механическая / коммутационная стойкость;
  • собственная потребляемая мощность;
  • ток управления;
  • категория применения;
  • управляемый ток и т. д.

В технических характеристиках производитель часто указывается диапазон рабочих температур, группу условий эксплуатации с позиции влияния механических факторов, рекомендации по высоте над уровнем моря и допустимую влажность / загрязнение.

При установке потребуются данные по особенностям крепления и расположению в пространстве (горизонтальное, вертикальное, произвольное и т. д.).

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке

Как подключить единичное импульсное реле для управления одним светильником из разных мест: самая простая схема

Принципиальная схема монтажа электромеханического модуля выглядит следующим образом:

  • напряжение фазы желательно подавать от отдельного автоматического выключателя. Он будет защищать все электрические цепи;
  • нулевой провод на светильник подведен жестко, а фазный потенциал включается силовым контактом;
  • цепи управления питанием подаются от параллельно смонтированных кнопок.


На всех приводимых картинках для освещения я не стал показывать цепочки заземления корпусов РЕ-проводниками. Они опущены: требуются только для открытых металлических люстр, но загромождают схему лишними линиями.

Если посмотреть внимательно, то видно, что нагрузка от светильника в этом случае через кнопки не идет. Ее выдерживает только силовой контакт (СК) с соответствующими жилами проводки.

Причем провод от него (СК) до лампочки, выходящий из квартирного щитка, находится под напряжением только при включенном светильнике (полностью обесточен при отключении), что повышает электрическую безопасность в квартире.

У электронных изделий применен этот же принцип, но обмотка запитана постоянно, а для кнопок выделен отдельный контакт.

Более сложные устройства импульсных реле имеют дополнительные функции центрального управления: контакты OFF (принудительного отключения) и ON (включения).

При подаче на них импульса напряжения от отдельных кнопок полностью отключается или включается модуль. Их еще называют «Мастер выключатель». Схема подключения импульсного реле с центральным управлением выглядит следующим образом.

На ней пометил:

  • обмотку с выводами А1 и А2;
  • силовой контакт 1-2;
  • контакты управления OFF и ON.

Чтобы не загромождать рисунок отдельной пунктирной линией показал только подключение кнопки принудительного отключения. Для его включения аналогично используется кнопка между контактом ON и фазой после автомата.

Разновидности импульсных реле

Между некоторыми реле существуют большие отличия, поэтому их можно разделить, в основном, на 2 категории:

  • электромеханические реле;
  • электронные импульсные реле.

Электромеханические

Этот тип устройств потребляет электроэнергию только в момент срабатывания. Механизм блокировки обеспечивает высокую надежность и экономит электричество. Система работает неплохо: имеется в виду защита от колебаний в сети, которые приводят к ложным срабатываниям.

В основе конструкции: катушка, контакты, механизм с кнопками для включения-выключения.

Реле электромеханического типа считаются более надежными и удобными в использовании, так как не боятся помех. Плюс, к ним нет высоких требований для места установки.

Электронные

Электронные импульсные реле имеют характерную особенность: они используют микроконтроллеры. Благодаря этому в них присутствует расширенный функционал. К примеру, такие устройства позволяют добавлять таймер. Другие дополнительные функции помогают в построении сложных систем освещения.

В основе конструкции: электромагнитная катушка, микроконтроллеры, полупроводниковые ключи.

Электронные реле популярнее других типов благодаря функционалу и разнообразию, которое можно к ним добавить: можно создавать изделия для освещения любой сложности. Также возможно подбирать их под любое напряжение – 12 вольт, 24, 130, 220. В зависимости от установки такие реле могут быть DIN-стандартными (для электрощитов) и обычными (с другими способами монтирования).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
