Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Рекомендации по подключению

С помощью этих приборов можно легко создать гибкую и удобную в эксплуатации схему управления освещением. Переключатели перекрестного типа несколько сложнее в подключении, если их сравнивать с классическими выключателями, поэтому начинающим электрикам следует познакомиться с особенностями этого процесса.

Схематика контактной группы

Разобравшись с одноклавишным устройством, будет проще понять схему подключения перекрёстного двухклавишного переключателя. Развернув прибор тыльной стороной к пользователю, можно обнаружить четыре пары контактов. Если применяется выключатель известного бренда, то на нем они будут отмечены определенными символами, например, стрелками.

Входящие значки показывают на общие или перекидные клеммы. Исходящие стрелки обозначают постоянную контактную группу. Общие контакты предназначены для подсоединения к первому выключателю проходного типа, входящему в состав схемы.

Следует помнить, что устройства перекрестного типа могут применяться в одном из двух режимов:

  1. Прямое включение — выполняет роль двух проходных выключателей.
  2. Перекрестное подсоединение — является основным режимом.

Монтаж устройства

Для выполнения работ по установке перекрестного переключателя потребуются провода, выключатель проходного типа и распределительные коробки. Прибор целесообразно использовать в схеме управления лампой из трех точек. Предварительно необходимо подготовить проводники, очистив их концы от изоляционного слоя.

Выключатель перекрестного типа подключается между двумя проходными устройствами. Для этого выполняются следующие подсоединения:

  1. Фаза соединяется с входом первого проходного выключателя.
  2. Его выходы подключаются к вводным клеммам промежуточного устройства.
  3. Нулевой провод соединяется напрямую с одним из контактов лампы.
  4. Выходные клеммы выключателя перекрестного типа подключаются к выходам проходного второго переключателя.
  5. Свободный контакт светильника соединяется с входом проходного устройства № 2.

Схемы подключения

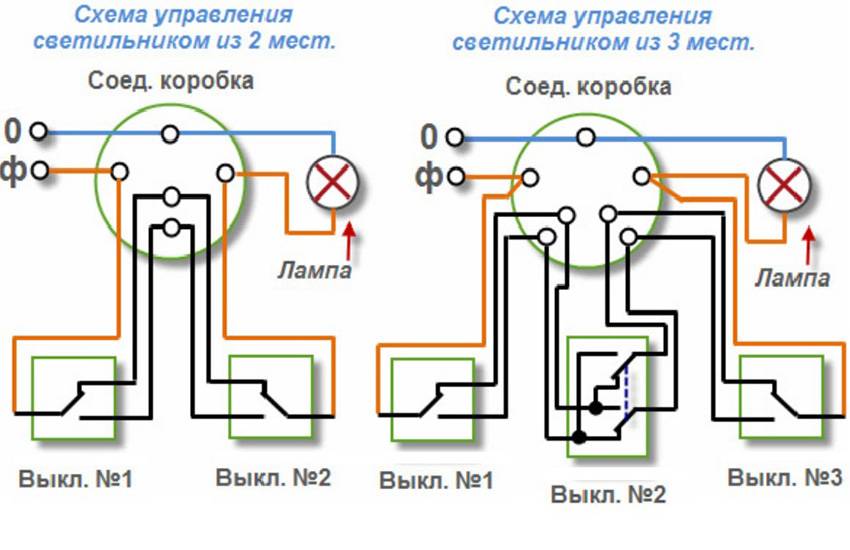

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления: при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных сколько угодно раз.

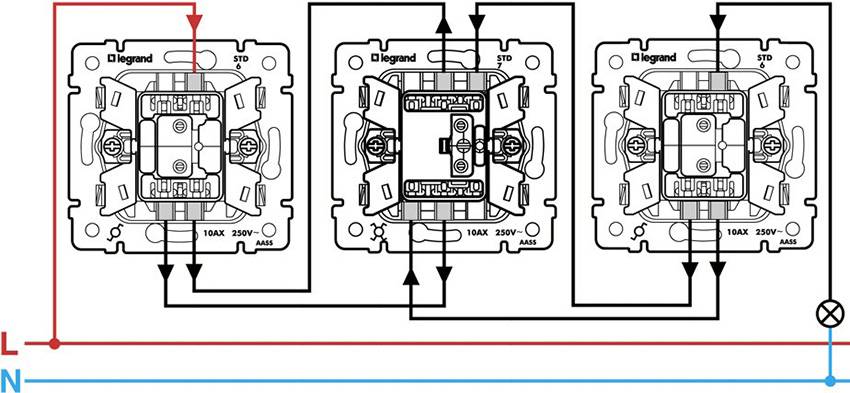

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель. На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше. Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Определение и назначение реверсивного рубильника

Реверсивный рубильник OT40F3С 40А Реверсивным рубильником называют специальный переключатель, благодаря которому мастер может переводить в противоположное состояние (инвертировать) коммутацию подключенных к устройству проводников.

Аппарат используют в цепях трехфазного тока. При монтаже переключателя удается равномерно перераспределить мощности на несколько линий без нарушения энергоснабжения всего дома, помещения.

Реверсивный выключатель устанавливают на таких объектах:

  • Частные дома при наличии в них мощного оборудования: духовой шкаф, варочная панель и др.
  • Промышленные предприятия пищевой сферы: пекарни, хлебозаводы, кондитерские фабрики, заводы по производству продуктов питания.
  • Тяжелая промышленность.
  • Лечебные учреждения.
  • Общественные заведения: кинотеатры, торговые центры, музеи и пр.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

  • Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
  • При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

  • Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
  • Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

  • Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
  • От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2

Какой из них будет первым, а какой вторым неважно.
От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле

Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

2 научных методики управления освещением удаленных территорий из любых мест

Начну их объяснение с наиболее старой и отработанной технологии.

Как работает импульсное реле в схеме освещения

Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

Схема управления освещением от импульсного реле выглядит следующим образом.

Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

  1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
  2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
  3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

К недостаткам этой конструкции относятся:

  • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
  • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом

Современная схема удаленного управления светом в системе Умный дом

Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.

Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку. Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

  • разрабатывают электрическую схему соединений;
  • высверливают каналы, необходимые для укладки проводки;
  • в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;

Эту задачу выполняют после отделочных работ

Работа выполняется после отключения электричества

Устройство и разновидности

По внешнему виду конструкции они такие же, как обычные, разнообразие возможно только по дизайну. По внешнему виду разница только в маркировке (рис. выше): на проходных изображено 2 треугольника, расположены они вертикально, а на промежуточном – горизонтально.

По принципу работы проходной похож на обычный. Разница только в конструкции контактной группы. У простых переключателей группа электроконтактов работает только на замыкание или размыкание цепи. Принцип работы проходного выключателя ничем не отличается от обычного. Разнятся они только в переключении входной цепи, то есть один вход на 2 выхода (направления).

Рассмотрим, как работает проходной выключатель. Например, перекрёстный выключатель имеет 2 группы клемм. Переключение происходит одновременно (синхронно). Таким образом, получается два входа на две выходные линии управления. Такая комбинация расширяет возможности управления нагрузками. Промышленность выпускает разнообразные переходные выключатели и продолжает работать над расширением ассортимента. Приобрести их можно от производителей:

  • Legrand Celiane – Франция;
  • Schneider Electric – Франция/Россия;
  • Merten – Германия;
  • Werkel – Швейцария;
  • CHINT – Китай;
  • Viko – Турция;
  • Livolo.

По назначению эти выключатели выпускаются следующих видов:

  • Одноклавишый – 1 вход и 2 выхода,
  • Двухклавишный – 2 группы: 1 вход и 2 выхода,
  • Переключающие – 2 входа и 2 выхода,
  • Переключающий с сенсорным управлением (клавиши отсутствуют).

По типу исполнения они выпускаются для внутренней и наружной электропроводки. Современная технология позволяет создавать выключатели с электронным управлением. Широко используются для включения и регулировки пульты управления. Начинает применяться сенсорное (электронное) управление. Выключатели фирмы Livolo выполняют ту же функцию, что и механические выключатели. Хотя, по сравнению с механическими, они современнее. Конструкция удобная для монтажа, в основном для внутренней установки. На передней стороне сенсорная панель похожа на панель телефона. Есть подсветка: включено – красный, выключено – синий. Кружечками обозначены места касания, соединяемые между собой 3 проводами: 1й вход – фаза, 2й – выход на следующий и третий Сом провод для синхронизации (управления) между выключателями.

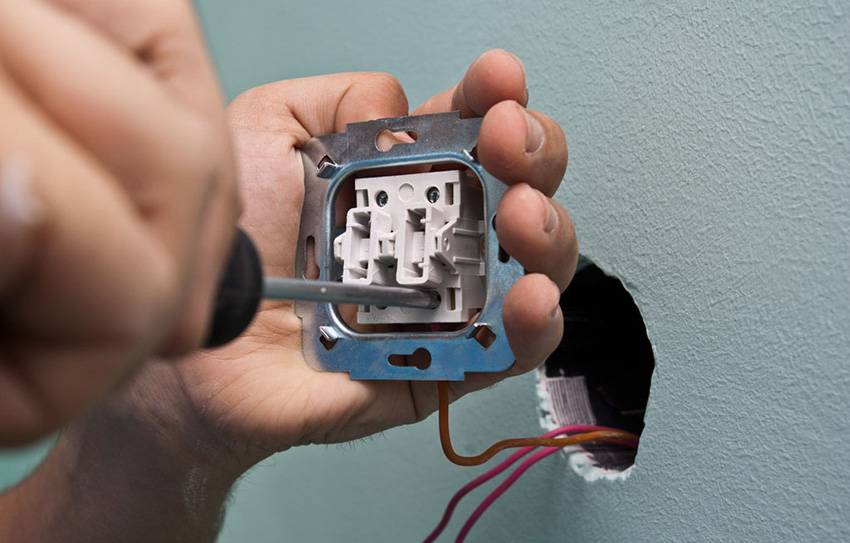

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Проходной выключатель: схема подключения из трех и более мест

Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.


Схема подключения трех проходных выключателей

В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.

Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:

  • на лампу выводится «ноль» и заземление;
  • подключение фазы к входу первого проходного выключателя;
  • при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
  • соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
  • провод от второго переключателя подается на светильник;
  • второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».

Статья по теме:

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.


Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа.

Схематично взаимодействие групп выглядит так, как на следующем рисунке:

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

  1. Прямая коммутация – аналог двух проходных приборов.
  2. Перекрёстная коммутация – основное предназначение.

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возможностью связи или разрыва.

Второй способ конфигурации (при помощи установки перемычек) переводит прибор в режим работы по схеме переключения с инверсией.

Таким образом, промежуточные переключатели выглядят функционально не просто как коммутаторы источников искусственного света, но как коммутаторы универсального действия. Этот фактор расширяет функциональность подобных устройств, делает их удобным к применению в разных вариантах монтажа.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Пошаговая инструкция подключения и установки розетки

Если взять устройство в руки, обратить внимание на его строение, то можно заметить, что у него есть 2 части, одна из которых помещается внутрь стены, другая – находится снаружи.

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.. После подключения проводов, помещаем сердцевину в стакан подрозетника, вращаем отверткой винты по бокам, пока он не упрется «лапками» в стенки, будет сидеть прочно.

После подключения проводов, помещаем сердцевину в стакан подрозетника, вращаем отверткой винты по бокам, пока он не упрется «лапками» в стенки, будет сидеть прочно.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.. После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Когда всё правильно сделано, прибор должен показывать 220 В. Розетка готова к эксплуатации. Сложного в том, чтобы ее подключить – ничего нет!

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности.

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Выводы и полезное видео по теме

Видеоматериал о практике управления световыми приборами с помощью перекрёстного коммутатора.

Как установить и развести линии проводов от проходных выключателей к перекрестному и каким образом выполнить подключения приборов:

Преимущества применения ПВ очевидны, причём и с точки зрения удобства для пользователя и в плане экономии энергоресурсов. Именно поэтому рассмотренные электрические приборы быстро набирают популярность и в быту, и в промышленно-хозяйственной сфере.

Хотите дополнить изложенный выше материал полезными замечаниями, схемами подключения или монтажными рекомендациями? А может вы заметили неточности или несоответствия в этой статье? Пишите, пожалуйста, свои замечания и советы в блоке комментариев.
