Правила подбора автомата и УЗО
Номинал автомата подбирается с учетом максимального тока потребления электроплиты, уточняемого в техпаспорте. При отсутствии последнего по каким-либо причинам нужно ориентироваться на стандартный минимум – 32 А у моделей, подключаемых к однофазным сетям, 40 А – к трехфазным. При этом номинал автомата увеличивается в большую сторону (к примеру, при токовом потреблении прибора 28 А, в схему вводят автомат на 32 А). В схемах с напряжением в 380 В, в щитках устанавливаются трехполюсные автоматы с номиналом 16 А.
Игнорирование этой рекомендации приводит к сбоям защиты при работе электроплиты в режимах максимального потребления. По этому же принципу (запас в большую сторону) подбирается УЗО, вводимое в схему последовательно, после автомата. Оба устройства при желании заменяются дифференциальным автоматом с нужным номиналом. Верхний предел последнего ограничен принципом селективности: ток нагрузки защиты плиты не может быть больше тока отключения главного автомата на щитке.
Приступая к подключению электроплиты в квартире своими руками необходимо помнить, что электричество потенциально опасно, и приступать к работе можно только после отключения электропитания.
Как установить своими руками?
Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.
Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.
Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.
Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.
Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем
А во время подключения розетки «земля» подается на подобный разъем
А во время подключения розетки «земля» подается на подобный разъем
Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.
Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.
Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.
О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.
Установка газовых плит: нормативные требования
Согласно действующему законодательству, газовые системы считаются зоной повышенной опасности и вмешательство в их функционал разрешается только сотрудникам региональных и местных газовых служб, распределительных предприятий или фирм, имеющих официальную лицензию на проведение работ такого плана.
К числу мероприятий, требующих участия представителя газовой службы, относят: первичное подключение оборудования, переподключение, плановый и внеплановый ремонт, установку газового счетчика, замену деталей и пр.
Первичное подсоединение газовой плиты к коммуникациям центральной системы всегда осуществляет только официальный представитель газовой службы – квалифицированный монтажник, имеющий разрешение
Даже если хозяева сделали всю работу лично, пуск газа к конфорке допускается лишь после того, как специалист осмотрит все соединительные узлы на предмет возможной утечки и официально даст добро на активацию оборудования и его дальнейшую корректную эксплуатацию.
Последующую замену плиты на другую модель владельцы уже смогут провести самостоятельно, но известить об этом газовое предприятие все равно придется.
Газовые агрегаты, подготовленные к установке, обязательно регистрируются в соответствующей службе. Ее сотрудники каждые полгода приходят к клиенту и проводят плановый осмотр оборудования на предмет соответствия всем нормам и правилам безопасной эксплуатации.
За несанкционированное подключение к сети или перенос газовой трубы предусмотрен штраф.
После первичного официального подключения плиты к центральным коммуникациям владелец получает на руки договор о правилах предоставления услуг газообеспечения и абонентскую книжку с указанием цены на поставку ресурса
Однако если после подключения хозяин не пользовался плитой, а сначала пригласил мастера для обследования правильности и качества соединений, никакого наказания не последует. Агрегат осмотрят, зарегистрируют как новую точку расхода газа, и ею можно будет пользоваться в обычном режиме.
Особенности подключения к радиальной сети
Если нужно подключить изделие к сети с радиальным устройством, то стоит соблюдать определенную схему. Она поможет произвести подключение своими руками. Для этого нужно выполнить важные рекомендации:
- блок соединения требуется установить на расстоянии два метра от плиты. Область подхода не должна иметь ограничений и препятствий — это главная составляющая безопасности. Во время этого процесса обязательно используется коробка с монтажной или скрытой конструкцией;
- если применяется металлическая коробка, то для нее требуется в основе стены пробить углубление;
- секция духовки и конфорки должны подключаться при помощи отдельных проводов. Их размер сечения должен соответствовать размерам главного провода, который ведет к электрощиту;
клеммную коробку необходимо крепить на поверхность стены на уровне от пола в 60 см. Для соединения коробки и блока подключения можно применять провод;
- прокладывание провода от электрического щита производится кратчайшим путем. Он должен помещаться в углубление, которое делают в стеновой поверхности. Это поможет скрыть все провода, которые могут сильно подпортить дизайн интерьера;
- после подведения всех проводов можно приступать к зачистке концов каждой жилы;
- обычно в механизме блока установлены специальные клеммы, при помощи которых производится крепление. К клеммам с пометкой «mains» должна подсоединяться сеть. Фиксирование кабелей от изделия стоит делать к компонентам с пометкой «load»;
- фаза фиксируется к клемме L, жилы у нее красные. Нейтральные с черной окраской прикрепляются к клемме с пометкой буквой N. А заземление нужно крепить на элементах с буквой E. Обозначение заземления осуществляется при помощи кембрика с желто-зеленой окраской, оно должно фиксироваться на провода;
- схема точного подключения электрической плиты описывается в аннотации по эксплуатации. Обязательно при установке прибора требуется выполнять все важные правила;
- в клеммной коробке нужно сделать подсоединение проводов от блока и кабеля.
Проводниковые элементы стоит оснастить контактными пластинками
Нюансы подключения ТЭНа и его проверка
ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:
Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту
Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.
Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.
Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.
После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.
Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:
- разрыв,
- полная непригодность,
- сопротивление.
Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.
После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.
Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. Для диагностики вам понадобится всё тот же прибор
Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат
Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.
Как подключить электроплиту в частном доме. Подключение электроплиты своими руками — пошаговая инструкция!
Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!
Подключение электроплиты своими руками
Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.
Подключение электроплиты своими руками
Требования к электропроводке
Квартирный щиток
Вводной автомат
Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру. Современные модели электроплит обычно продаются без шнура в комплекте
Современные модели электроплит обычно продаются без шнура в комплекте.
Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу.
При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.
Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.
Выбор сечения кабеля
Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.
Варианты исполнения розеток для электроплиты
Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.
Однофазное подключение
Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.
При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).
Однофазное подключение
Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.
Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.
Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.
Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.
В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).
Двухфазное подключение
Двухфазная схема
Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.
При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.
Трехфазное подключение
Трехфазная схема
С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.
В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.
Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.
Подключаем электроплиту
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Розетка и вилка для варочной панели
Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.
Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.
Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.
- Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
- Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
- С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.
Розетка и вилка для однофазного подсоединения
Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.
Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.
Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.
Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.
Вилка и розетка для трехфазной сети
Порядок подключения электроплиты в квартире своими руками
На предварительном этапе определяют место расположения электроплиты, проверяют способность проводки выдержать дополнительную нагрузку или прокладывают новую линию, выбирают оптимальную схему подключения и, отключив электропитание, приступают к работам. Списком последовательность действий выглядит следующим образом:
- Определиться с точным местом расположения плиты с учетом ее габаритов, типа и состояния. Новые современные модели не нуждаются в невозгораемых обшивках или дополнительной изоляции стен, но по нормам любая электропечь монтируется на ровные, устойчивые и прочные основания.
- Проверить состояние проводки или проложить новую линию. Из-за высокой мощности и тока потребления электроплита нуждается в отдельной линии питания с автоматом и УЗО или дифференциальной защитой. В новых домах и квартирах для этих целей линия (с силовой розеткой или распределительной коробкой) выделяется на этапах капитального строительства или ремонта, в остальных случаях в стенах прокладывается новый защищенный кабель с нужными параметрами.
- Внимательно изучить инструкцию и техпаспорт и определиться с оптимальной схемой подключения.
- Непосредственно перед подсоединением – отключить главный автомат на щитке.
Подключение электроплит производится с обязательным заземлением всех приборов и оборудования. Отсутствие заземления электроплиты – не гарантирует безопасность ее эксплуатации.
В многоквартирных домах с новой проводкой проблем с заземлением не возникает, в старых и частных постройках они решаются путем установки индивидуального заземляющего контура.
Типы соединения
Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

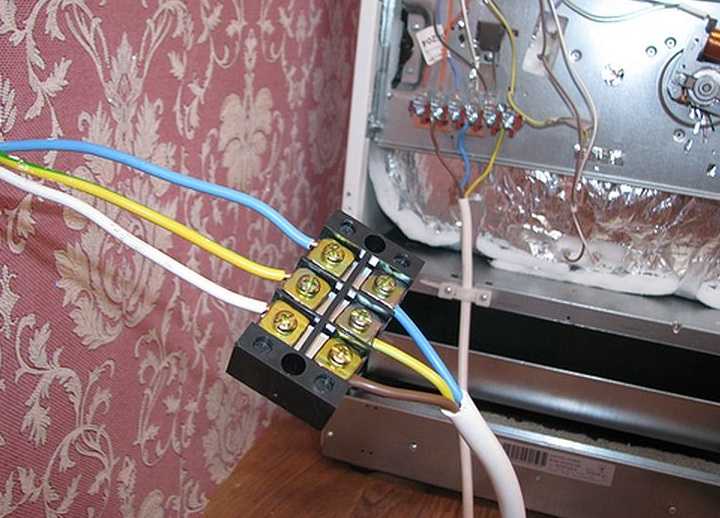

Включение через клеммную коробку
Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.
Включение через розетку
Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.
Существуют три типа силовых розеток:
отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;
белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;
европейские, заземляющий контакт которых плоский и размещен снизу.
Заключение
Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.
Основные требования к монтажу устройства:
- Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм2. Диаметр зависит от выбранной длины сетевого провода;
- Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
- Осуществляется монтаж УЗО;
- Заземление аппарата происходит любым доступным методом, их насчитывается три вида.
Если индикатор загорелся, значит установка прошла правильно
По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.
Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.
Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.
Посмотрите видео о том, как подключить электроплиту
