Нормы установки коаксиального дымохода: основные требования к монтажу

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода. Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха. Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода. Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение. Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
неправильный монтаж может привести к обледенению оголовка и снижению тяги

Заледенение оголовка – следствие неправильной организации дымоотвода

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

• первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
• диаметр внутри конструкции зависит от разновидности газового оборудования;
• при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
• для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

• труба состоит из отдельных элементов, которые соединены специальной мастикой;
• утеплитель выполняется из минеральной ваты;
• кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

• повышение производительности системы отопления;
• полная безопасность;
• если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
• для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Как уберечь коаксиальный дымоход от обледенения и ветра

Главной проблемой, связанной с эксплуатацией коаксиальных систем, является возможность обмерзания трубы при сильных морозах. Обледенение канала подачи воздуха приводит к уменьшению проходного сечения и, как следствие, недостатку кислорода в камере сгорания. Это приводит к резкому увеличению расхода газа и существенному паданию КПД теплогенератора.

Появление сосулек на конце дымохода однозначно свидетельствует о нарушениях, допущенных при проектировании и установке коаксиальной системы газоотвода. При правильном расчете параметров дымохода и качественно выполненном монтаже, вероятность обледенения сводится к минимуму.

В целях профилактики и устранения возникшего обледенения рекомендуется использовать следующие методы:

• Установку специального наконечника, позволяющего ликвидировать обледенение даже при некорректной установке коаксиального устройства;
• Монтаж дымохода с уклоном к котлу. Это позволяет конденсату не застаиваться в трубе, а стекать в специальный сборник расположенный внутри агрегата. При наличии конденсатоотводчика, головку трубы следует выдвинуть на расстояние 55 – 65 см от наружной стены;
• Утепление наружной трубы минеральной ватой или другим теплоизолятором также способствует снижению интенсивности выпадения конденсата и обмерзания.

Еще одной проблемой которая может возникнуть в процессе эксплуатации коаксиального дымохода является возможность возникновения обратной тяги. Для того чтобы избежать этого явления, необходимо принять меры, обеспечивающие защиту от ветра и сквозняка. Предотвратить затухание горелки и попадания угарного газа в жилое помещение поможет установка специальной диафрагмы.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Как подключить двухканальный коаксиальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.


Сборка без ошибок

Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

Монтаж наружного дымохода

Установка такой конструкции может выполняться в двух вариантах:

1. Наружном
2. Внутреннем

Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.

Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

Проверка работоспособности конструкции

После того, как все этапы монтажа успешно выполнены необходимо проверить:

• Надежность закрепления соединительных частей дымохода
• Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
• Отсутствие преград в месте выхода конструкции наружу

Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Принцип действия устройства

Внутренние поверхности труб в коаксиальном канале не соприкасаются друг с другом, благодаря укрепляющим перегородкам, расположенным по всей длине. Такие устройства работают в системе газовых агрегатов, радиаторов и конвекторов, которые используют для горения кислород с улицы, а не из подсобного помещения. Способ совместного выведения и вентилирования не может применяться для агрегатов, работающих на твердых видах топлива.

Особенности функционирования коаксиального дымопровода:

• по внешней оболочке с улицы подается свежий воздух для поддержки горения;
• внутренний проход служит для вывода дыма за пределы помещения.

Магистраль из коаксиальных труб составляется из отдельных типовых модулей, в результате дымоотвод может быть различной длины или высоты. С помощью прямых участков труб, переходников, углов, тройников выполняется трубопровод различной конфигурации, который учитывает архитектурные особенности строения.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

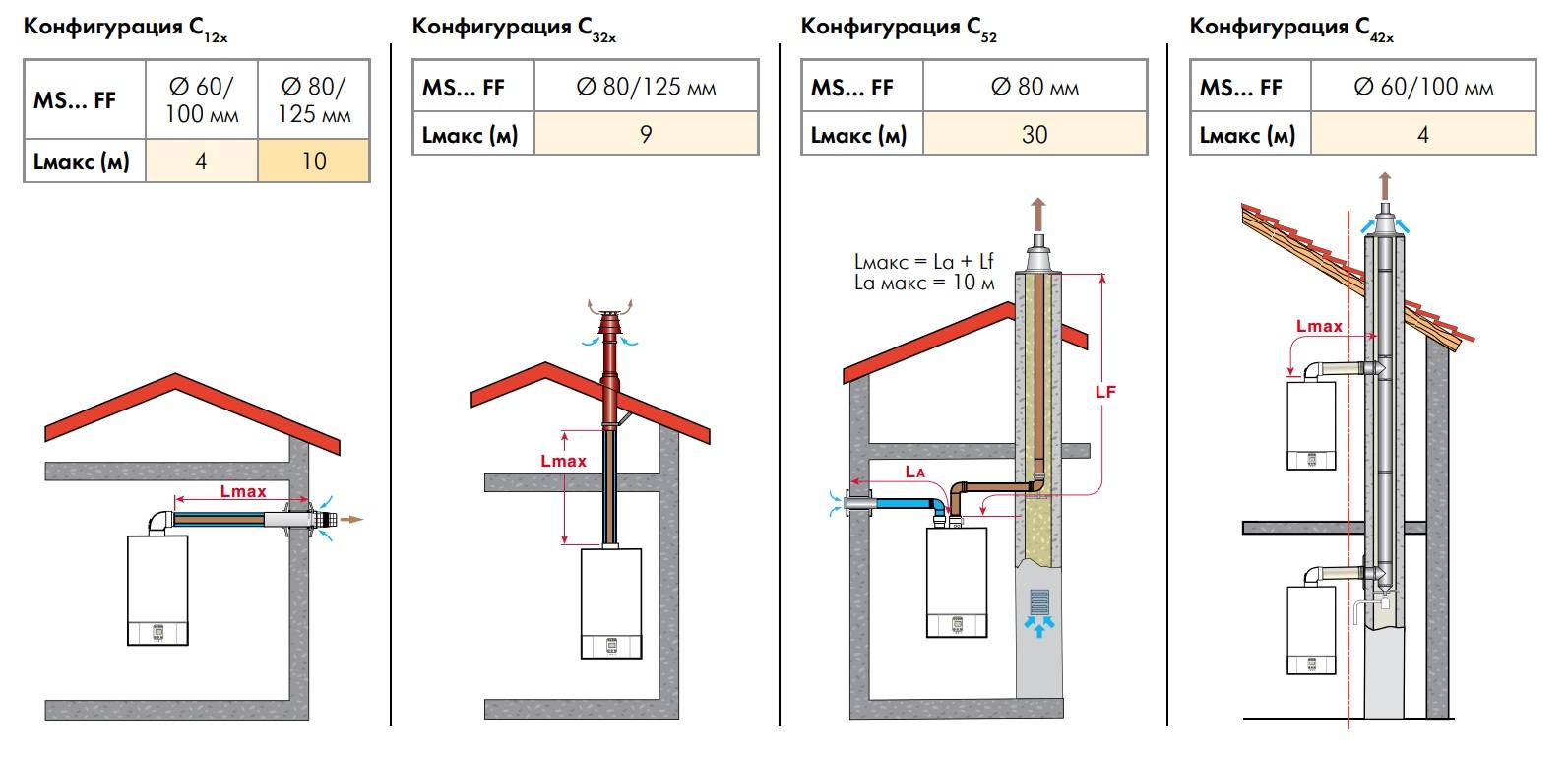

Вертикальный монтаж дымохода предусматривает два способа подключения:

• Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
  Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) .
• Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
  В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Коаксиальные дымоходы для котлов

Горение поддерживается притоком воздуха. Во время работы печи воздух поступает в топку из помещения, сжигая большое количество кислорода внутри, помещение приходится проветривать, при этом теряется ценное тепло. Так обогревается большинство домохозяйств с классической системой индивидуального отопления. Сейчас стали использовать альтернативные отопительные системы с камерой горения закрытого типа (газовый котел, конвектор, радиатор). В таком случае подачу воздуха и одновременный отвод дыма осуществляет коаксиальная труба для газового котла – технологически нестандартное решение, не так давно появившееся, но уже пользующееся спросом. Прогрессивность решения заключается в том, что воздух в котел поступает с улицы через ту же трубу, что выводит продукты горения. Две функции выполняет одна труба за счет особенности своей конструкции.

А особенность вот в чем: коаксиальный дымоход состоит из двух труб. Труба меньшего диаметра (60-110 мм) расположена в трубе большего диаметра (100-160 мм) так, что они не соприкасаются одна к другой (имеют одну ось) посредством перемычек по всей длине, которые придают конструкции прочность. Внутренняя труба является дымоходом, а наружная нужна для притока воздуха. Циркуляция воздушных масс разной температуры создает тягу, упорядочивающую их движение. Воздух в помещении не участвует в процессе горения газа в котле, микроклимат и тепло сохраняются.

Материал изготовления – сталь (нержавеющая, оцинкованная, эмалированная). Длина коаксиального дымохода не должна превышать 3 м, чтобы не допустить завихрения воздушного потока. В инструкции к газовому котлу можно также найти информацию об ограничении длины дымохода, которую необходимо учитывать, так как от этого зависит бесперебойность работы устройства. Укороченный или удлиненный отвод не обеспечит нормальную естественную тягу без электроподдува.

Коаксиальный дымоход состоит из двух труб — меньшая часть вставлен в заготовку большего диаметра

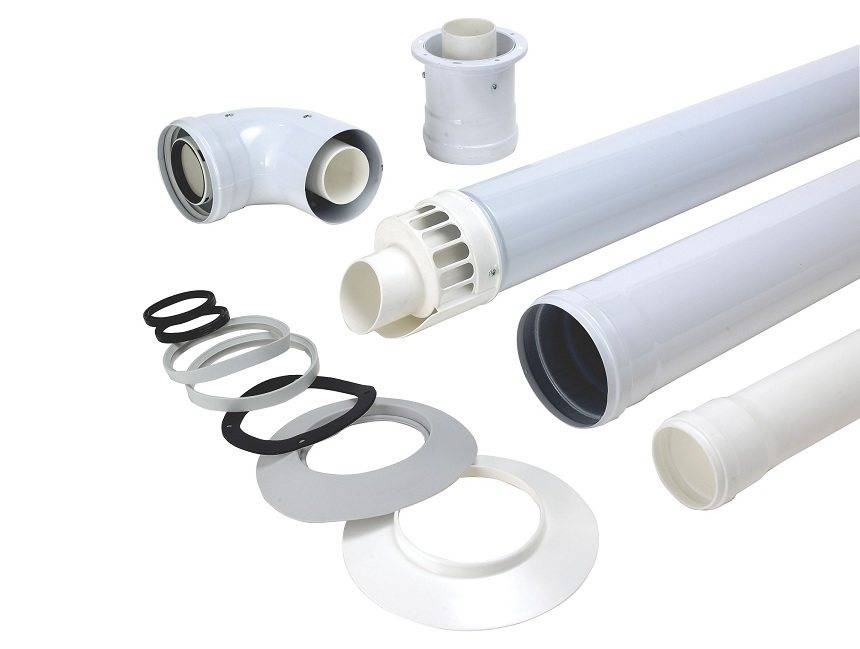

Вся конструкция достаточно компактна, обязательный комплект включает в себя:

• трубу коаксиальную (их может быть несколько);
• угол коаксиальный (колено, отвод) 45, 90 град.;
• тройник;
• адаптер подключения к газовому котлу;
• прочистка (участок системы для профилактических работ);
• сборщик конденсата;
• наконечник дымохода (защита от погодных явлений);
• хомут – элемент крепления;
• фланцевое стенное крепление;
• уплотнительные кольца.

Конструкцию могут дополнить детали удлинения дымоотвода – коаксиальные трубы длиной 0,5-1 м.

Еще одна отличительная особенность коаксиального дымохода от обычного – это горизонтальный выход трубы за пределы помещения, что значительно экономит пространство и дает больше вариантов для выбора места установки котла. Труба, подсоединенная к котлу (в основном с принудительной циркуляцией воздушных масс), выводится через стену в горизонтальной плоскости, сокращая расход дорогостоящих деталей дымохода. Если вывести дымоотвод сквозь стену нет возможности (рядом окна, нарушится фасад), предусмотрен вертикальный вывод через крышу. Вертикальное положение также можно смонтировать по наружной стороне стены здания, коаксиальный дымоход, подсоединенный к котлу, выводится сквозь стену и вверх.

Коаксиальный дымоход рассчитан на обслуживание как одного котла (индивидуальный), так и нескольких (коллективный). Индивидуальный выстраивается в одну линию и не имеет разветвлений, коллективный состоит из отдельных ветвей коаксиальной системы, выведенных на каждом этаже многоэтажного здания и подключенных к единой трубе для вывода продуктов горения.

В многоэтажном доме располагается дымоотвод вертикально. Он может быть наружным (по фасаду здания) и внутренним (домовые шахты, каналы). Наружный дымоход имеет постоянный доступ для ремонта и профилактики, однако портит внешность строения.

В конструкцию дымохода входит масса деталей, но собранная конструкция отличается компактностью

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

• делается отверстие в стене для вывода патрубка;
• участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
• в подготовленный проем вводится труба;
• с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
• колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
• подсоединенная система крепится к стене кронштейнами.

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

1. К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
2. В стене проделывается  проем для вывода дымоходной трубы наружу.
3. Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
4. Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
5. Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

• дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
• вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
• дымоход цокольных помещений выводится на высоте не менее 2м от земли;
• расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.

• вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
• выходное отверстие должно быть на 1,5 м выше топки котла;
• отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
• расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
• высота горизонтального выхода дымохода над землей 2 м;
• расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
• защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
• расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

• высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
• система не должна включать более двух поворотных деталей;
• длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
• горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
• вся длина системы дымоотведения не должна превышать трех (пяти) метров;
• стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
• стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.
