Какой теплый пол выбрать под ламинат — лучше электрический или водяной

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;
  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

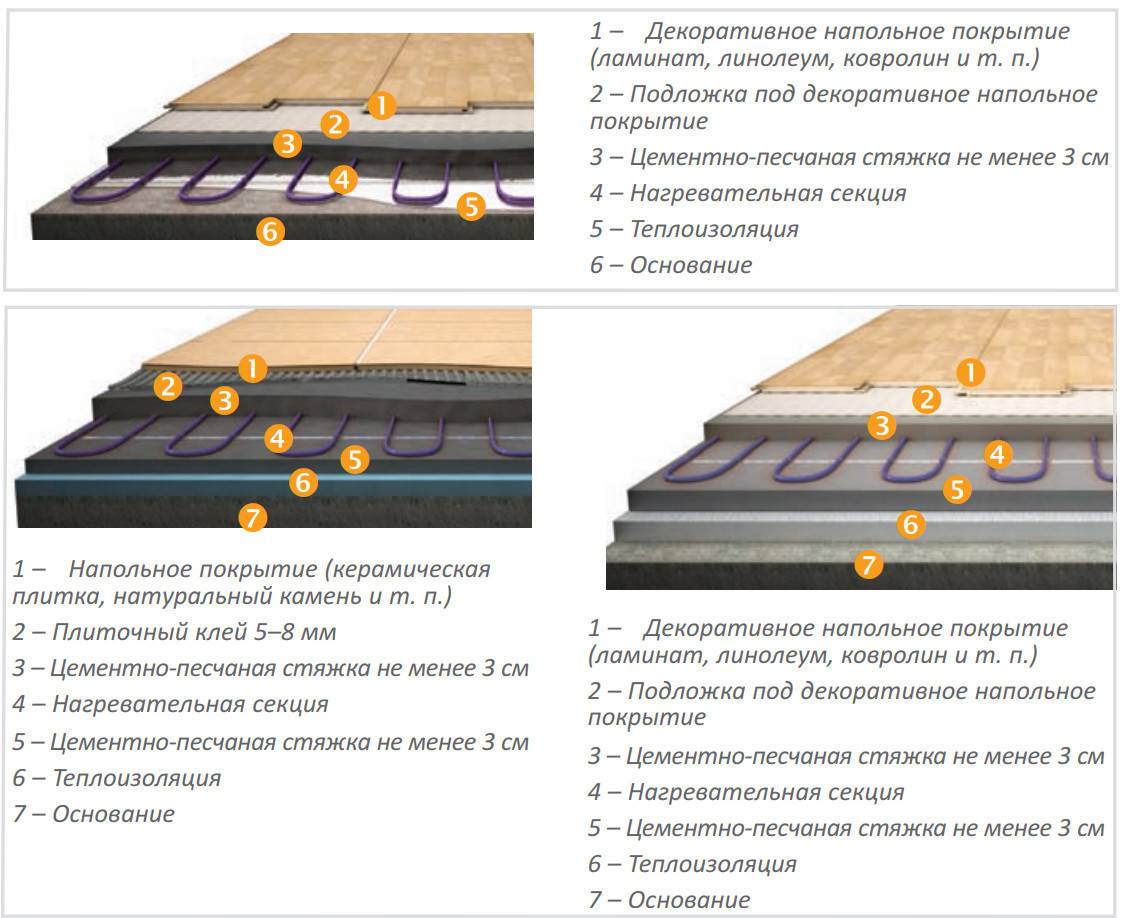

Конструкция

Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.

Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.

Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.

Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.

Совет
Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.

Для устройства электрических полов необходимы также:

  • монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
  • гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
  • теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.

Две системы – принцип действия и особенности

Общей особенностью для этих двух систем обогрева является то, что они скрываются в полу, не обладая непосредственным контактом с воздушной средой помещения. Это значит, что в этом случае не происходит конвекционное движение воздуха и, соответственно, не происходит перемещение пыли. Также связи с этим фактом при обогреве помещения не происходит пересушивание воздуха, что характерно для конвекционных обогревателей.

Водяной теплый пол – особенности

Систему теплого водяного пола люди, в чаще всего, делают из-за низкой себестоимости ее применения, так как потребление электроэнергии не происходит, а подключение осуществляется к общей системе обогрева. С одной стороны это так, но с другой при работе этой системы происходит увеличение расхода газа на прогрев теплоносителя. Если установлен котел небольшой мощности, то это приводит к значительному увеличению расхода газа, к тому же отдельные модели не способны справиться с задачей прогрева контуров теплого пола. Еще стоит знать, что устройство обогрева должно быть автоматическим.

Поэтому если вы обладатель котла небольшой мощности, то придется его менять на более подходящую модель. Это одна из статей затрат. Еще вам следует приплюсовать сюда и потребление газа. Именно в связи с этими моментами много сэкономить у вас вряд ли получится. Исключением будет разве, что отопление больших помещений, т.к. в этом случае водяной теплый пол выигрывает по экономичности у электрического. Конечно же, многие люди, живущие в квартирах, задумывались над тем, чтобы подключить теплый водяной пол к централизованному отоплению. Вроде бы и проблем нет. Однако такое решение в корне ошибочное, т.к. в многоквартирных домах с централизованным отопление строжайше запрещается установка водяных полов типа. За подобную самодеятельность можно заполучить большой штраф.

Электрический водяной пол – особенности

Когда разбираетесь, какой лучше сделать теплый пол необходимо разобраться с нюансами и электрических систем. Здесь имеется большее количество вариантов – кабельные, инфракрасные и нагревательные маты.

Кабельный теплый пол

Этот вид электрического отопления представляет собой совокупность греющих кабелей. Они устроены из секций, у каждой из них имеется изолированный и экранированный одно- или двужильный кабель. Кабели соединяются изолированными муфтами. Подобные методы защиты обеспечивают возможность безопасного применения даже в сырых помещениях.

Использование кабельного теплого пола оправдывает себя экономически. Так, к примеру, в разных комнатах вы сможете создавать разную мощность обогрева путем использования различной мощности кабелей. Вы же согласитесь, что для, например, прихожей не нужна точно такая же мощность обогрева, как на лоджии.

Система кабельного теплого пола является самой недорогой из всех электрических. Однако они обладают одним недостатком – необходимо делать стяжку, в связи с чем будет увеличиваться толщина пола.

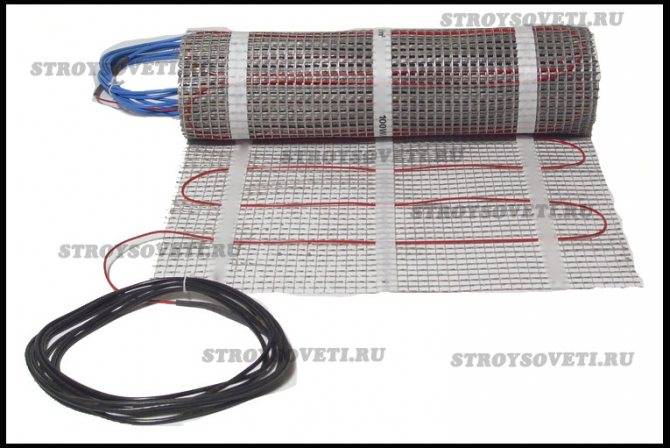

Нагревательные маты

Подобное название имеет тоже кабельная система обогрева, но кабели в ней очень тонкие от 3 мм и менее. Греющие провода фиксируются на стекловолоконной сетке и скатаны в рулонах. Именно из-за сходства с ковриками или матами они и получили свое название.

Материал очень быстро устанавливается. Процесс элементарен – раскатываете рулон по поверхности и подключаете его к питанию через регулятор температуры. Эта система является самым лучшим теплым полом под плитку, так как плитка может укладываться непосредственно на материал. Про это мы говорили в этой статье.

Инфракрасный теплый пол

В электрических системах имеется еще одна – необычная. В ней взамен кабелей применяется инфракрасная пленка. Она также функционирует от электричества, подходит даже под тонкие покрытия (линолеум или ковролин), а еще, для кого-то это главное, не требует обустройства бетонной стяжки. Скорость монтажа тоже может быть впечатляющей – при определенных навыках пара часов и все готово. После монтажа сразу есть возможность включать в работу, т.к. нет нужды ожидать застывания стяжки или клея.

Эти греющие полы отличаются тем, что в процессе укладки не образуется никакой грязи или пыли. Еще особенностью будет то, что пленку вы сможете смонтировать и на стены, и даже на потолок. Правда, это если она вам по карману, т.к. пленка не из дешевых.

Как сделать электрический теплый пол

Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:

  • Греющий кабель:
    • резистивный;
    • саморегулирующийся.
  • Маты из греющего кабеля: Виды нагревательных элементов и их назначение
    • на основе резистивного кабеля;
    • на основе саморегулирующегося.
  • Карбоновая пленка.
  • Карбоновые маты.

Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.

Принципы выбора

Выбор типа и характеристик теплого пола проводят в несколько этапов:

  1. В первую очередь нужно определить, будет ли теплый пол основной системой обогрева, или использоваться в дополнение к существующему. В первом случае расчет необходимо проводить по теплопотерям, чтобы полностью обеспечить помещение теплом для нагрева до требуемой температуры. Мощность теплого пола в таком случае зависит от климатических особенностей региона, но в среднем подбирают систему исходя из удельного значения 120,0–140,0 Вт/м² для дополнительной системы достаточно 80,0–100,0 Вт/м².
  2. Далее выбирают тип теплого пола. Если монтаж планируется в стяжку, то подбирают тот вид, который можно устраивать таким способом. Чаще всего это кабель или мат. Для монтажа в ванную или кухню под плитку целесообразно использовать нагревательный мат. Непосредственно под декоративным покрытием лучше применить инфракрасную пленку.
  3. Когда тип и мощность подобраны, необходимо приобрести сам теплый пол и дополнительные материалы, провести монтаж.

При монтаже нужно соблюдать все рекомендации производителя и строительные нормы.

Настройка механического терморегулятора теплого пола. Виды терморегуляторов

Существует несколько видов устройств. Прежде всего, они отличаются по своему предназначению: существуют терморегуляторы для водяной и электрической систем.

Также термостаты бывают простыми (цифровыми и механическими) и сложными (программируемыми). Механический терморегулятор для теплого пола позволяет только настраивать температуру поворотом ролика с нанесенной на него шкалой. Цифровой прибор отличается от механического устройства тем, что температура на нем выставляется кнопками.

Программируемый терморегулятор для теплого пола дает возможность задавать дополнительные настройки, например, цикличность включения и выключения по времени, создание режима работы на целую неделю и т.д.

Термостат не может работать без датчика, от которого приходит информация о температуре пола или воздуха.

Конструкция датчиков может быть:

  • простой (определяется лишь температура пола);
  • инфракрасной (также вычисляется температура пола);
  • двойной (измеряется как температура пола, так и воздуха);
  • выносной или встроенной (определяется температура воздуха).

Также бывает терморегулятор для теплого пола накладной (укрепляется в коробе) или встроенный (находится в специальной нише в стене).

Отличаются термостаты еще и по своей мощности. Если площадь помещения слишком велика, то одного устройства может быть недостаточно для правильного определения температуры некоторых видов теплого пола. В этом случае поверхность пола разделяют на зоны и для каждой из них устанавливают отдельный регулятор, или же дополнительно используют магнитный пускатель.

Выбор терморегулятора должен основываться на тщательном изучении всех функций моделей, подборе дизайна, удобству монтажа. Довольно часто главным критерием становится стоимость устройства, но нужно помнить, что более дорогие программируемые термостаты позволяют в дальнейшем экономить на работе системы теплого пола. Независимо от того, какие были выбраны терморегуляторы для теплого пола инструкция по установке должна соблюдаться неукоснительно.

Одножильный кабель

Это наиболее распространенный вид теплых электрических полов. Представляет собой обычный кабель, намотанный на барабан. Его укладка производится в стяжку или специальную подложку. Конструкция кабеля такова:

  1. Проводник (источник тепла);
  2. Изоляция;
  3. Усиливающая оплетка;
  4. Водоотталкивающий экран;
  5. Наружное защитное покрытие.

У самых дешевых кабелей усиливающая оплетка одновременно является заземлением. В более дорогих варианта жила заземления отдельна от оплетки.

Недостаток одножильного кабельного теплого пола в способе укладки. Он должен начинаться и заканчиваться в одном и том же месте (см. схему ниже). Если говорить простыми словами, один конец кабеля нужно подключить к плюсу, а второй к минусу.

Способ укладки и подключения одножильного кабельного теплого электического пола.

Настройка китайского терморегулятора теплого пола. Простой терморегулятор для тёплого пола

В дождливую, снежную или слякотную погоду, всегда требуется после улицы, просушить обувь. Чтобы каждый раз не носить мокрую обувь к батарее, было решено сделать маломощный тёплый пол для сушки обуви в прихожей, возле входной двери. Как известно для контроля температуры тёплых полов необходим терморегулятор, его можно купить, но гораздо приятнее собрать устройство самостоятельно.

Схема

Технические характеристики:

  • Максимальный коммутируемый ток: в зависимости от применённого симистора и его охлаждения.
  • Рабочее напряжение:  ~230В
  • Диапазон температур при указанных номиналах: +35…+55°C
  • Датчик температуры: выносной, тип NTC (отрицательного температурного коэффициента)

Работа терморегулятора

В момент включения устройства, сетевое переменное напряжение, через бестрансформаторный блок питания (R1,R2,C1,C3,C5,VD1,VD2)  выпрямляется и стабилизируется до 15В, зелёный светодиод индицирует наличие напряжения. Делитель состоящий из R4,R5 и R9 задаёт порог включения/отключения терморегулятора, и поскольку пол холодный , R9 (термистор) имеет максимальное сопротивление около 10 кОм, при этом на регулирующий вход стабилитрона TL431, через  R4,R5 поступает напряжение выше 2,5В, стабилитрон открыт. Ток проходит по цепочке VD3,R6,HL2,U1, оптосимистор открыт, красный диод индицирует об этом. Открытый оптосимистор U1 образует делитель R7,R8,C2, симистор VS1 включается , пол нагревается. В момент, когда температура пола увеличивается, сопротивление датчика R9 (термистор) уменьшается и в итоге наступает момент, когда напряжение на регулирующем входе стабилитрона становится ниже опорного 2,5В, TL431 закрыт, вслед за ним закрывается оптосимистор и симистор, красный светодиод гаснет ,нагрев секции отключен. По мере остывания пола на несколько градусов процесс повторяется, устройство поддерживает заданную температуру.

Настройка и установка

R4 задаёт максимальную температуру, чем ниже сопротивление R4 ,тем будет выше максимальная температура нагрева нагревательной секции. R5 задаёт минимальную температуру, чем выше номинал сопротивления R5 ,тем шире диапазон регулирования  температуры. R9 (термистор) является датчиком температуры, он уменьшает своё сопротивление при повышении температуры, таким образом он контролирует вкл/откл терморегулятора в зависимости от температуры пола. С помощью R7 можно регулировать мощность на выходе трморегулятора.

Порог включения/отключения терморегулятора следует настраивать после установки датчика R9. Выводы датчика нужно изолировать, например термоусадочной трубкой.

Датчик следует устанавливать вблизи нагревательной секции, например  между витков нагревательного кабеля.

Все кабели и датчик нужно зашпаклевать, а концы вывести в распред.коробку. В дальнейшем на это пол ляжет кафельная плитка.

В моём случае, корпус терморегулятора изготовлен из ненужной розетки RJ-45

Плата разведена и подогнана для конкретного случая. И да, советую применить угловые винтовые клемники с прямыми клемниками будет очень неудобно.

Мощность нагревательной секции 300Вт, симистор необходимо установить через слюдяную прокладку на подходящий по габаритам радиатор, площадью 50см2 . Если мощность нагревательной секции не превышает 150Вт, то можно обойтись без радиатора.

Далее, измеряем температуру нагрева пола в разных положения регулятора, наносим на панель цифры и надписи.

Всем удачи! Берегите здоровье!

Маты на основе кабеля

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.

На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.

Выбор для конкретной комнаты

Если это будет основной источник тепла и стены комнаты выходят на улицу, то однозначно кабельная система. В других случаях, возможны варианты, в зависимости от напольного покрытия.

Например, под ламинат или мягкие напольные покрытия, рекомендуется плёночная система. Но если соблюдать некоторые условия при монтаже и подборе материалов для финишной отделки полов, то и линолеум, и ламинат будут хорошо выполнять свою функцию с кабельной системой нагрева.

При выборе, опирайтесь на следующие пункты:

  • Основной это источник тепла, или второстепенный;
  • Требуемая мощность;
  • Возможность залива стяжки;
  • Под какое напольное покрытие готовится система.

Тщательно проанализируйте все данные, и выбор станет очевидным.

Заключение

К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.

После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.
