Виды осушителей
Описываемые устройства можно разделить на 2 вида в зависимости от степени мобильности:
- Переносные изделия. Такие установки могут перемещаться на передвижном оборудовании и часто используются в случае, когда в разных частях помещения наблюдается разная степень влажности воздуха.
- Стационарные осушители. Такие устройства отличаются большой мощностью и используются только в бассейнах. Часто они монтируются в стену, таким образом, чтобы все коммуникации были скрыты за строительными материалами.
Осушители могут располагаться на стене и на полу. Во втором случае он размещается как можно ближе к воде. Канальные осушители устанавливаются в соседнем помещении и отличаются повышенной мощностью. Их расположение в отдельном помещении объясняется высоким уровнем шума во время работы.
Переносные и стационарные осушители, которые располагаются в помещении с бассейном, обычно используются в детских бассейнах.
Кроме этого, описываемые приборы можно разделить на:
- Адсорбционные. Такие осушители поглощают влагу при помощи специального адсорбирующего вещества. Данное вещество помещается в камеру, которая создается 2 воздушных потока. Горячий поток осушает воздух, а второй выдает его обратно в помещение.
- Ассимиляционные осушители. Воздух в подобных устройствах нагревается, вбирая в себя влагу, за счет чего и происходит осушение. Следует помнить, что подобные приборы расходуют большое количество энергии и при этом не отличаются высокой производительностью.
Важно помнить, что вентиляция бассейна также играет важную роль, поэтому не стоит надеяться только на осушители воздуха. Осушители небольших размеров можно устанавливать в помещении и самостоятельно, следуя прилагаемой инструкции
Если же оборудование должно встраиваться в стену или располагаться в соседнем помещении, стоит обратиться к профессионалам, занимающимся подобной работой.
1 Общая информация
Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:
- Возникновение ржавчины на изделиях из металла.
- Развитие грибковых микроорганизмов.
- Вздутие и разрушение оштукатуренных поверхностей.
- Появление пятен на окрашенных частях.
- Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.
В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.
При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.
Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления
Поэтому важно достичь идеального баланса, руководствуясь режимом эксплуатации конструкции, климатическим фактором и индивидуальными предпочтениями хозяев помещения. Будущий расчет должен проводиться с учетом температуры воздуха и воды
Особенности проведения монтажных работ
Разработка проектного решения устройства вентиляции в помещении с бассейном выполняется квалифицированными инженерами с учетом всех необходимых параметров. На этом этапе просчитывается не только самый эффективный вариант по вентилированию, но и обосновывается его экономическая целесообразность. Систему вентиляции бассейна лучше выполнять независимой от вентиляции всего индивидуального дома или коттеджа.
Работы по устройству вентиляции начинают проводить во время выполнения общестроительных работ: устраивают каналы, прокладывают штробы. Вентиляционные шахты выполняются под потолком помещения с последующей облицовкой отделочными материалами. Воздуховоды монтируются из пластиковых или металлических профильных труб, изготовленных из оцинкованного листового металла. Последний вариант применяется в случае использования воздуховодов для подогрева помещения.
Схема воздуховодов монтируется так, чтобы была предусмотрена возможность регулировать направление воздушного потока по всему помещению равномерно.
Блок питания не желательно располагать в помещении с повышенной влажностью, лучше – в изолированном помещении. При отсутствии такового – можно использовать пространство чердачного перекрытия.
Система трубопроводов должна иметь свободный доступ для проведения ежегодных профилактических мероприятий – очистки воздуховодов.
Способы контроля влажности
Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.
Разновидности осушителей воздуха
Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.
Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха. Осушители по назначению разделяются на:
Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.
По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов. Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.
В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично. Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.
Конструкция системы вентиляции
Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств. Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.
В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.
Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.
Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы. Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.
Особенности воздухообмена бассейнов
Во время строительства плавательных бассейнов общественного и частного назначения часто не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.
Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.
Галерея изображений
Фото из
Организация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздуха
Вентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахи
В зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциями
Стационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопления
Чаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплением
Вывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на приток
Движение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейном
Если вентиляционная установка оборудована лишь одним вентилятором, система работает исключительно на приток. Отработанный воздух вытесняется свежей массой
Борьба с повышенной влажностью
Побочный полезный эффект
Моноблочные виды оборудования
Нюансы проектирования
Подготовка воздуха перед подачей
Приточный вариант вентиляции
Расположение оборудования системы
Установка с одним вентилятором
Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.
Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.
В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность
Вентиляция помещений бассейна выполняет две основные функции:
- поддержание оптимальных показаний влажности;
- обеспечение воздухообмена согласно санитарно-гигиенических норм.
Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку некомфортно, он ощущает излишнюю духоту и утомительную тяжесть. Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.
Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей
Технология устройства вентиляции бассейна: общий обзор
Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.
Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.
Вентиляция бассейна
Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:
- Габариты «испарителя» — водного зеркала бассейна (его площадь).
- Объемы помещения (общая площадь на высоту).
- Частота использования бассейна по прямому назначению (в часах за неделю/месяц).
И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.
Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».
Система вентиляции с помощью осушителей: простое решение сложной проблемы
Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.
Система вентиляции с помощью осушителей
Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.
Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.
Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.
Системы вентиляции без осушения воздуха в бассейне
Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.
Система приточно-вытяжной вентиляции без осушения
К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.
Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).
Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.
Словом – это далеко не самый лучший вариант.
Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух
Многофункциональные вентиляционные установки для бассейна
Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).
Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.
Типы вентиляции бассейна в доме
Различают два основных вида вентиляционных систем для крытых бассейнов:
- приточно-вытяжная система;
- приточно-вытяжная система в паре с осушителем воздуха.
Так как каждое здание различается архитектурными особенностями, отличается конструкция купели, график посещения и другие нюансы, то для каждого варианта разрабатывается схема вентиляции в бассейне частного дома индивидуально.
Чаще всего востребованы 4 схемы:
- Классической считается приточно-вытяжная вентиляция для бассейна, которая отвечает только за воздухообмен и поддерживает установленную норму влажности. Система эффективна для частного дома с купелью площадью до 20 м2. Вентиляция не имеет ничего лишнего. Установленных норм добиваются за счет изменения производительности. Иногда эффективна рециркуляция.
- Вторая схема аналогична, только в паре с приточно-вытяжной системой работает осушитель воздуха. Дополнительное оборудование помогает эффективно поддерживать установленную норму влажности. Схема считается более экономичной и производительной, а применяется чаще в частных домах, где площадь бассейна увеличена до 40 м2.
- Третья схема вентиляции для бассейна с рекуперацией тепла является еще более усовершенствованной. Ее применяют для купелей всех типов. В схеме воздухообмен происходит за счет приточно-вытяжной системы. Рекуператор позволяет сэкономить около 70% энергии, уходящей на обогрев поступающего свежего воздуха.
- Четвертая схема самая производительная и сложная. К приточно-вытяжной системе добавлен рекуператор тепла и тепловой насос. Дополнительное вентиляционное оборудование для бассейнов позволяет сэкономить до 90% энергии. Климатическая установка многофункциональна. Здесь используется рекуперация, рециркуляция. За осушение воздуха отвечает тепловой насос. Устанавливается такая вентиляция бассейна в коттедже, дорогом частном доме, аквапарке, других общественных местах.
Для обычного частного дома приемлемы первые три схемы. Если бассейн маленький, то хватит классической приточно-вытяжной системы.
Консультации и помощь в подборе оборудования
Вы можете бесплатно проконсультироваться у наших специалистов по телефону +7 (499) 755-38-99 для выбора оптимального технического решения в рамках заданного бюджета. Также возможна платная консультация на объекте (3–5 т.р.) для привязки к плану мест размещения оборудования, коммуникаций и распределителей воздуха. Перед консультацией, пожалуйста, подготовьте:
- Поэтажный план помещения бассейна и прилегающих помещений с указанием размеров чаши бассейна, высоты потолков помещения, площади и типа остекления.
- Тип перелива бассейна: скиммер или лоток перелива.
- Типы водных аттракционов (если есть).
- Режим использования бассейна и количество посетителей.
- Располагаемая мощность и тип теплоснабжения вентустановки (электроэнергия или горячая вода). Если теплоснабжение производится горячей водой, то указать температуру «прямой» и «обратной» воды, а также наличие отдельного насоса в контуре вентиляционной установки.
| Рекуператор для квартиры и загородного дома | VAV-системы |
Виды осушителей воздуха для бассейнов
Следует различать следующие виды осушителей воздуха: • универсальные • канальные • приточно-вытяжные установки. Поэтому, прежде, чем купить осушитель воздуха для загородного дома в бассейн, необходимо определиться с его будущим расположением в помещении, а также узнать подробно о конструктивных и функциональных возможностях и технических характеристиках.
универсальные осушители
Универсальные осушители воздуха для бассейна обладают значительной производительностью, степенью надежности и классом защиты IP44, обладают возможностью размещения: на стене, на колесиках, входящих в комплект поставки, используя скрытый монтаж. Для универсальных осушителей воздуха для бассейна Cooper&Hunter характерна высокоэффективная работа в бассейнах незначительной площади до 15 м2.
Осушители универсальные оснащены роторными компрессорами Toshiba или Hitachi в шумопоглащающем корпусе. Рабочим хладагентом является хладагент R407С. Универсальность осушителя заключается не только в возможности установки оборудования традиционным способом, но и в типе выходящего потока осушенного воздуха: вертикальном и горизонтальном. Удобство применения универсальных осушителей воздуха подтверждено практикой применения: информация настроек цифрового гигростата высвечивается на LED дисплее, включая функцию авторазмораживания.
Универсальные осушители любого исполнения (настенные и напольные) можно установить и подключить самостоятельно.
канальные осушители
Канальные осушители для бассейна можно уверенно считать климатическими системами, способными осуществить безотказную работу оборудования, но и автоматически контролировать параметры микроклимата. На практике канальные осушители воздуха для бассейнов dantherm совместно с системой вентиляции обеспечат оптимальную температуру окружающего воздуха и влажности.
Являясь высокопроизводительным оборудованием, канальные осушители устанавливают и монтируют в специальном смежном с бассейном помещении. Поэтому для запуска в работу канального осушителя воздуха для бассейна будет необходим выносной канальный гигростат. Кроме того, для монтажа осушителя канального потребуется помощь квалифицированного специалиста. Все канальные осушители воздуха оснащены: • опциональным водоохлаждаемым конденсатором • радиальным вентилятором • роторным компрессором • дренажным патрубком • сливным отверстием • съемным фильтром.
Осушители канальные оборудуют встроенной системой автоматики и панелью управления, отражающей текущий режим функционирования оборудования.
Канальные осушители третьего поколения Variheat III это уже целые системы, в которых введена дополнительная возможность подмеса свежего воздуха. Имеется дополнительная возможность рекуперации тепла для воды бассейна.
Данный принцип конденсации нашел свое отражение в оборудовании осушитель воздуха для бассейна aerial. Поэтому, исключительно присутствию эффекта «теплового насоса», при котором выходящий воздух теплее входящего, появилась возможность увеличения энергопотребления в несколько раз.
И, наконец, оптимальным вариантом осушения воздуха в помещении бассейна являются приточно-вытяжные машины.
приточно-вытяжные установки
Установки приточно-вытяжные для бассейнов представляют собой оборудование, осуществляющее задачи кондиционирования и осушения воздуха.
В конфигурацию приточно-вытяжных установок входят следующие элементы: • установка для бассейнов с одноступенчатой рекуперацией воздуха и ее рециркуляцией • установка, предназначенная для бассейна с многоступенчатой рекуперацией тепла, перекрестноточным теплообменником, с рециркуляцией тепловым насосом.
Благодаря работе пластинчатого рекуператора и теплового насоса достигается утилизация тепла. В любой комплект поставки приточно-вытяжной установки входят следующие элементы: • тепловой насос • рекуператор • нагреватель • вентилятор • фильтры • ПУ.
Комплект поставки от производителя разработан для предотвращения конденсации влаги и предназначен в основном для помещений бассейнов закрытого типа.
Выбор осушителя воздуха для бассейна загородного дома должен быть продуман и обоснован, потому что оборудование данного типа достаточно дорогое удовольствие. Зато вы гарантировано приобретете для содержания бассейна превосходное оборудование европейского класса.
Виды вентиляции
Крупные общественные и небольшие частные бассейны вентилируются тремя способами:
- осушение;
- ассимиляция;
- комбинированный метод
Осушение
Принцип осушения воздуха
Метод основан на принципе «точка росы». Воздушные массы, насыщенные влагой, прогоняются через конденсационные осушители. Там установлены охлаждающие элементы, попадая на которые он отдает большую часть влаги в виде конденсата. Затем воздух нагревается и подается обратно. Некоторые установки оснащены системой приточной вентиляции, которая подкачивает свежий воздух, повышая эффективность работы конденсационных осушителей.
В вентсистемах применяются два типа осушителей:
- Бытовые. Используются в частных бассейнах. Представлены небольшими настенными установками, к модности которых не предъявляются серьезные требования. Такая система осушения воздуха шумит.
- Промышленные. Они предназначены для осушения воздуха общественных бассейнов с отдельным помещением для вентиляционного оборудования. Это канальные осушительные установки. Компрессор устанавливается в техническом помещении, в плавательный зал выходят воздуховоды с решётками.
Конденсационные осушители оборудованы датчиками, контролирующими влажность воздуха. Если она выше 60-65%, то система автоматически включается, чтобы привести параметры воздуха к нормативным показателям.
Ассимиляция
Схема ассимиляции
Процесс удаления влажного воздуха методом замещения. По этому принципу работает приточно-вытяжная вентиляция. Устанавливается в крупных и небольших бассейнах. Воздух, поступающий через систему принудительной приточной вентиляции, замещает собой отработанный внутри помещения. Он удаляется посредством вытяжных вентиляторов на потолке.
Кратность воздухообмена не менее 5. В холодных климатических зонах система оборудуется рекуператором. Входящие потоки воздуха нагреваются за счет исходящих. Это позволяет снизить расходы на отопления более чем в два раза. Когда идет дождь эффективность ассимиляции резко сокращается. Кроме забора влаги приточно-вытяжная вентиляция обеспечивает постоянную циркуляцию, а, следовательно, удаление неприятных запахов.
Комбинированный метод
Конденсационные осушители встраиваются в систему приточно-вытяжной вентиляции. В бассейнах площадью до 50 м2 устанавливаются настенные осушители. Если площадь чаши больше, то применяются канальные.

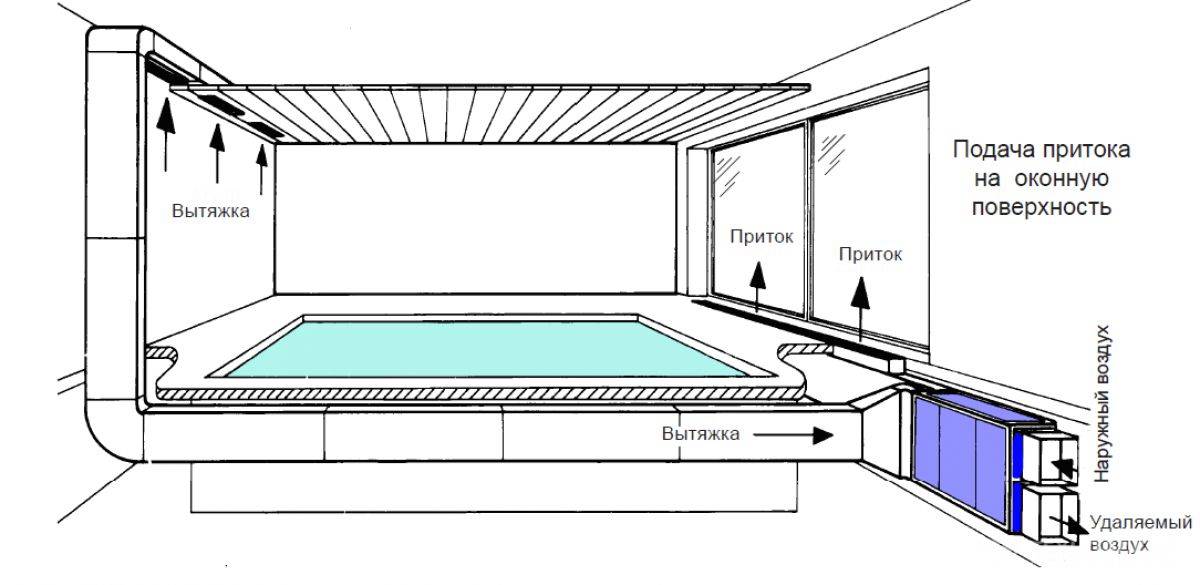

Комбинированная схема осушения воздуха
Важно правильно распределить точки входа и выхода воздуха. Приточные воздуховоды устанавливаются внизу, а вытяжные вверху или на потолке
Также на воздуховоды монтируются обратные клапаны, предотвращающие промерзание системы и тягу холодного воздуха при выключенных вентиляторах.
В крупных общественных бассейнах предпочтение отдается климатическому комплексу. Это сложносоставная вентиляционная установка, в которой совмещены процессы осушения, конденсирования и нагрева воздушных масс. Состоит из:
- вытяжных и приточных вентиляторов;
- установки для нагревания воздуха – рекуператора;
- конденсационных осушителей;
- калориферов;
- воздушных заслонок и клапанов;
- воздуховодов;
- вильтров;
- набора датчиков и автоматической системы управления.
Автоматика следит за основными параметрами воздуха, вовремя реагирует, включая нужную установку. Рабочий блок занимает много места, поэтому он находится в отдельном техническом помещении.
Что необходимо учесть при планировании
В ходе создания проекта воздухообмена в бассейне необходимо учесть различные факторы и показатели. Первым делом следует проанализировать саму конструкцию помещения, где располагается резервуар: все характеристики, качество и особенности отделочных материалов. При необходимости нужно включить дополнительное оборудование для осушения воздуха, чтобы упредить быстрый износ конструкции
Важно не допустить скопления конденсата, особенно на поверхности шахты вентиляции
Для последующего расчета потребуются выяснить значения следующих показателей:
- размер всего помещения;
- средняя посещаемость комнаты (количество людей, бывающих в бассейне);
- совокупный размер водного пространства;
- температура воды и воздуха;
- средняя температура зимой и летом на улице;
- температура воздуха непосредственно под потолком.
Последний пункт оправдан по причине того, что теплый воздух всегда стремится наверх.
