Осушители для бассейнов: как выбрать и рассчитать оптимальный осушитель воздуха

2 Принцип работы

Осушающий прибор представляет собой довольно сложный механизм. Его конструкция состоит из следующих деталей:

  • Ротора. Имеет вид большого барабана, заполненного особым веществом, хорошо впитывающим влагу, газ, эфиры.
  • Приточного канала. Предназначается для отбора воздушных потоков и запуска их движения через ротор.
  • Канала отработанного воздуха. Собирает потоки, прошедшие фильтрацию в роторе.
  • Нагревателя. Выполняется в виде теплового контура, увеличивающего температуру регенерационного потока.
  • Воздуховода. Отводит воздушный поток от ротора.

Собранные в единый механизм элементы обеспечивают осушение воздушной массы. Происходит это в несколько этапов:

  1. 1. Воздух из приточного канала попадает в крутящийся ротор.
  2. 2. Адсорбирующее вещество внутри ротора высушивает поток.
  3. 3. Канал обработанного воздуха собирает сухой поток и передаёт его дальше.
  4. 4. Часть подсушенного воздуха через регенерационное ответвление переходит на нагревательный элемент, увеличивающий температуру среды до 140 градусов.
  5. 5. Разогретый воздух проникает в ротор и высушивает намокший ранее адсорбент.
  6. 6. Регенерационный поток, впитавший в себя влагу из адсорбента, через воздуховод выходит в атмосферу.

Дополнительно улавливается и удаляется остаточное содержание масла и пыли. Некоторые модели устройств обладают настолько высокой эффективностью, что обнаруживают частицы дыма и пыли размером до 0,01 мкм и концентрацию масла до 0,05 мг/м3.

Выбор бытового осушителя

При решении о приобретении домашнего устройства следует исходить из нескольких факторов:

Объема квартиры, комнаты, загородного дома или другого помещения

Сосчитать его легко, перемножив общую длину квартиры на ее ширину и высоту.
Кроме того, важно выбирать самые энергетически выгодные аппараты, потребляющие как можно меньшее количество энергии. Наконец, особую важность в квартире приобретает уровень шума.

Что касается производителя, то все, что было сказано о профессиональных осушителях, справедливо и в отношении домашних. Европейские бренды успешно зарекомендовали себя на этом рынке, к тому же они всегда дают длительную гарантию безаварийной эксплуатации механизма.
Некоторые модели представлены в таблице ниже.

МодельЦена, руб
Dantherm CDF 1075 000
Timberk DH TIM 20 E2W ^7 000
Ballu BDH-35L12 000
Ballu BDM-30L14 000
Ballu BDH-25L11 000

Видеообзор модели Ballu BDH 30L приведен ниже.

Как видно, цены на устройства вполне демократичные. В основном они зависят от производительности устройства, а та – от объема обслуживаемого помещения. Именно из этого фактора и нужно исходить в первую очередь.

Конструкционные особенности

Вода, которой заполняют бассейн имеет примеси хлора. Особенностью осушителей, постоянно эксплуатируемых во влажной среде, является высокая защищенность поверхностей от коррозии. При их производстве наносится специальное антикоррозионное покрытие на корпус и металлические детали.

Настенный осушитель

По специфике монтажа осушители воздуха подразделяются на;

  • напольные;
  • настенные;
  • расположенные внутри помещения и за его пределами.

Панель управления устройством, как правило, располагается на его лицевой панели. Как вариант все манипуляции можно выполнять, используя ПУ.

Расчет интенсивности испарения влаги

Для правильного подбора осушающей системы необходим расчет интенсивности испарения влаги.

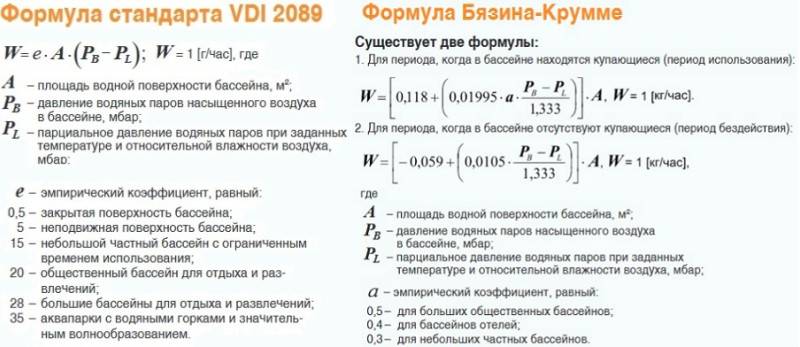

Вычисления проводятся по формуле, регламентированной европейским стандартом VDI 2089.

Для примера вычислим интенсивность испарения для небольшого бассейна с площадью зеркала воды 30 м2.

Примем температуру воды в чаше бассейна равной +28ºС, температуру воздуха в плавательном помещении +29ºС, значение давления водяных паров в помещении РB возьмем 33,6 мбар. Предположим, что зафиксированная влажность воздуха равна 65 %.

Сначала необходимо рассчитать *РL – величину парциального давления испаряющейся влаги. Находим для ее вычисления значение РL100 (при параметрах влажности 100 %) по таблице градации упругости насыщенных водяных паров в зависимости от температуры воды в чаше бассейна. Согласно принятым нами условиям это 40,07 мбар, которые надо помножить на 0,65.

Таблица со средними значениями упругости воздуха при условном уровне влажности 100 %:

РL100 (величина при 100% влажности) × 0,65 (65 %) = 40,07 × 0,65 = 26,05 мбар W = e × A × (РB — РL) = 15 × 30м2 × ( 33,6 мбар – 26,05 мбар) = 3397,5 г/час ≈ 3398 г/час  = 3,398 кг/ч.

При взятых за основу в примере данных с 1м2 водной поверхности в бассейне испаряться будет 0,11 кг влаги.

Это упрощенная схема расчета интенсивности испарения частных и общественных бассейнов, но при желании можно воспользоваться и другим способом по формуле Бязина-Крумме.

В среднем в помещении с бассейном с 1 кв.м. зеркала воды испаряется 150-250 гр. влаги в час. Количество испарений зависит от разницы между температурой воды и воздуха. Для того, чтобы испарялось минимальное количество, воздух должен быть теплее не более, чем на 1-2°.

Самый простой способ уменьшить испарения в 1,5 раза – плавающее полимерное покрытие. Дополнительно оно препятствует остыванию воды и попаданию мусора. Однако, этот вариант подходит только для небольших бассейнов и ванн с гидромассажем.

Источники

  • https://osushiteli.ua/kak-podobrat-osushitel-dlya-basseina
  • https://domsdelat.ru/poleznie-soveti/osushiteli-vozduha-dlya-bassejnov-nastennye-kanalnye-napolnye-obzor-proizvoditelej.html
  • https://SantehnikPortal.ru/vodosnabzhenie/osusitel-vozduha.html
  • https://hvac-life.ru/ventilyaciya/osushitel-vozduxa-dlya-bassejna-kak-vybrat-raschet-i-kogda-nuzhen/

Назначение и преимущества осушителя воздуха для бассейна

Исключить испарение влаги в подобных помещениях невозможно, но осушитель для бассейна позволяет снизить ее содержание в воздухе до оптимальных параметров. Особенно эффективен он при совместной работе с системой приточно-вытяжной вентиляции.

Предназначенные для влажных помещений (например, частного бассейна, аквапарка или сауны), осушители обеспечивают следующие преимущества:

  • поддерживают соответствие воздушной среды в помещении санитарно-гигиеническим нормам;
  • препятствуют образованию плесени, вредных микроорганизмов, конденсата на полу и стенах, запотеванию окон, появлению ржавчины на металлических предметах;
  • обеспечивают сохранность строительных конструкций, отделочных материалов, мебели и технических устройств;
  • создают здоровый микроклимат в помещении и комфортные условия для посетителей;
  • производят качественную очистку воздуха от вредных примесей (углекислого газа от дыхания, паров хлора от воды) и неприятных запахов;
  • при наличии антимикробного фильтра выполняют обеззараживание поступающих воздушных масс и снижают вероятность заболеваний;
  • большинство моделей работают в автоматическом режиме и включаются/отключаются самостоятельно при отклонении от заданных параметров;
  • имеют компактную конструкцию и экономичны в плане расхода электроэнергии;
  • могут использоваться в качестве источников тепла для дополнительного отопления помещений и подогрева воды в бассейне.

1 Задачи осушителя

Точка росы — это температура, при которой воздух начинает конденсироваться в росу. Чем выше влажность, тем точка росы выше и ближе к температуре внешней среды. В природе эту закономерность можно наблюдать летним утром, когда температура понижается, а влажность составляет около 100%. Тогда появляется туман, в кубометре которого содержится около 300 капель воды.

Промышленное оборудование, а в частности компрессор, вместе с воздухом всасывает из атмосферы влагу, которая конденсируется и попадает в воздушную магистраль. Если провести небольшие расчеты, то окажется, что маленький компрессор при средней температуре около 20 градусов выше нуля и небольшой влажности может выделять более 10 литров воды, которая попадет в пневмосистему.

Если не принять соответствующие меры, то эта влага может стать причиной поломки как компрессора, так и инструмента, а именно:

  • расширяет смазочное масло, что приводит к быстрому износу машины;
  • образует эмульсию вместе с маслом и забивает протоки в пневмоинструментах;
  • подвергает коррозии линии подачи воздуха, тем самым загрязняя устройства пылью и обломками;
  • замерзает в трубопроводах при понижении температуры;
  • способствует коррозии обработанных изделий (при работе с пескоструем и покраске);
  • уменьшает срок эксплуатации электронных систем управления — датчиков давления, расхода и так далее.

Осушители успешно используются в химической и нефтеперерабатывающей промышленности, в воздушных системах управления и покрасочных камерах. Конденсат категорически недопустим в литейном деле и электронной промышленности, а в пищевом и фармацевтическом производстве считается вредным для жизни и здоровья человека.

Основные правила монтажа

Рассмотрев вопрос: как подобрать качественный осушитель, следует обратить самое пристальное внимание на особенности его последующего монтажа. Типовые варианты не требуют специального предварительного сложного расчета вентиляционных узлов. Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом

Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом.

Также можно комбинировать их между собой для создания оптимального вентиляционного контура в частном случае. При этом следует помнить, что минимально допустимое расстояние между климатическим оборудованием и источником воды обязано составлять не меньше двух метров.

Схемы размещения, упомянутые выше, помогают обеспечить эффективность работы устройства. Но в расчеты обязательно следует включить возможность возникновения различных нештатных ситуаций, требующих принятия срочных мер. К ним относятся:

  • Утечка хладагента.
  • Поломка силовых узлов.
  • Исключение риска контакта электропроводящих элементов с водяным потоком.

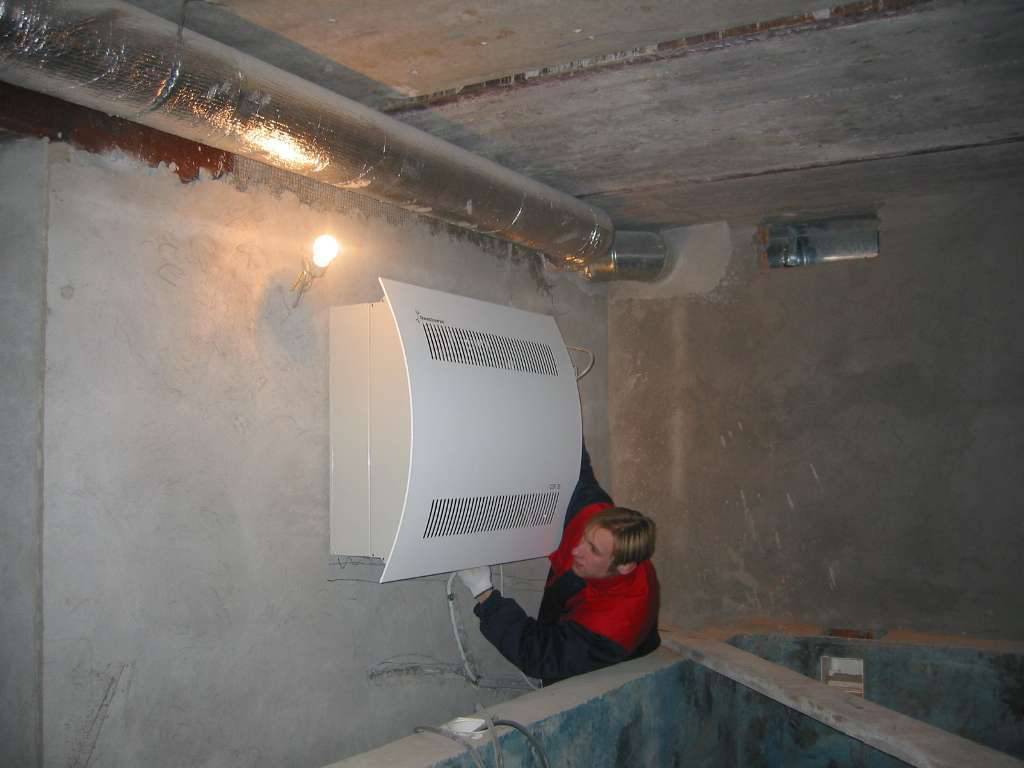

Установка моноблочных настенных моделей

Общей характеристикой для моноблочной конструкции различных моделей осушителей является их полная готовность к работе еще до выбора места монтажа. Таким осушителем можно регулировать уровень влажности не только в помещениях с искусственным водоемом, но и других, интенсивно накапливающих конденсат.

Для его установки можно использовать заранее подобранные производителем ножки, предлагающие напольное «мобильное» использование. Или при помощи жесткого крепления к стене превратить мобильное климатическое оборудование в аналог стационарного.

Выбор места настенного крепежа и сама процедура проводятся следующим образом:

  • Выбирается оптимальное место на стене, которое достаточно удалено от зеркала воды, но позволит эффективно работать устройству.
  • К устройству подсоединяются рабочие вентиляционные камеры – приточная, вытяжная или только приточная, если осушенный воздух отправляется в общую вентиляцию.
  • Демонтируется корпус для подключения оборудования к водопроводной, электрической, вентиляционной сети – в зависимости от технических особенностей.
  • Монтируются необходимые рабочие узлы – змеевик, дренажный рукав, различные дополнительные климатические элементы.
  • Обязательно выполняется заземление устройства.
  • Проводится проверка качества соединения всех элементов.
  • Корпус возвращается на место и надежно фиксируется.

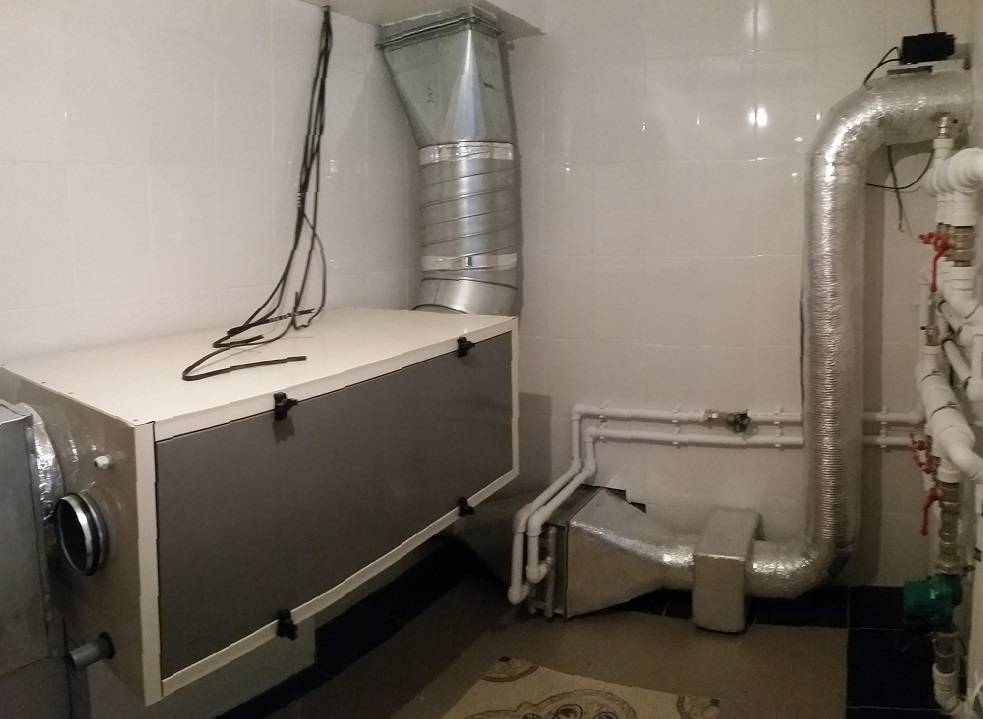

Монтаж канальной модульной системы

Канальный осушитель воздуха может быть установлен только в помещениях, строительный проект которых изначально подразумевает такую возможность. Как правило, когда проектируются довольно крупные бассейны закрытого типа, повышенная влажность и сопутствующие риски обязательно учитываются.

Отдельное помещение для климатического оборудования, оптимальные пути воздуховодов, точки подключения узлов – все это нередко выбирается заранее, исходя из особенностей выбранной модели.

Подсобное помещение, в котором будет расположена осушающая машина – обязательное условие канальной конфигурации системы. Как она будет подобрана и впоследствии установлена – обычно решает владелец.

Возможности современных осушителей

Несовершенство и достаточно высокие энергетические затраты, происходящие при использовании методик подогрева и адсорбции, привели к появлению современных вариантов оборудования.

При подробном рассмотрении они представляют модифицированный подвид кондиционеров, избавляющий помещение от конденсата. Расчет их рабочих возможностей на этапе проектировки был проведён таким образом, чтобы уверенно справляться с проблемой повышенной влажности без лишних энергозатрат.

Насыщенный молекулами воды воздух при помощи вентилятора отправляется в конденсирующее устройство. В нем происходит разделение смеси на фракции, после чего осушенная атмосфера вновь возвращается в помещение, а накопленная влага удаляется через дренажный канал.

Монтаж приточно-вытяжных установок

Эффективный воздухообмен в помещении способны обеспечить системы вентиляции, спроектированные для бассейнов на базе приточно-вытяжных установок с функцией рекуперации тепла. Устранение неприятного запаха, свойственного помещениям с повышенным уровнем влажности, производится за счет постоянного подмеса свежего воздуха. Метод рекуперации тепла позволяет сократить объем теплопотерь, большая часть которых приходится на системы вентиляции объектов. Уменьшение потерь тепла происходит за счет использования теплообменника, в котором теплый поток воздуха, выходящего из дома, нагревает холодные воздушные массы, затягивающиеся в принудительном порядке в помещение. Благодаря особой конструкции теплообменника не допускается смешение встречных потоков.

На схеме показан принцип действия рекуператора тепла, позволяющего сократить теплопотери при организации вентиляция бассейна и других помещений

Использование вентиляционного оборудования с функцией рекуперации позволяет сэкономить до 65 % тепла, отправляющегося с теплым воздухом на улицу.

Использование в бассейне системы вентиляции без осушения воздуха эффективно в том случае, если:

  • обеспечивается пятикратный и более воздухообмен в помещении;
  • поверхность зеркала воды имеет небольшую площадь;
  • не интенсивный режим эксплуатации объекта.

Этот вариант решения проблемы привлекателен своей экономичностью. Однако приточно-вытяжная установка, установленная в бассейне, не может обеспечить поддержание комфортного уровня влажности.

Повышенная влажность вредит организму человека

В помещении бассейна обязательно нужен осушитель

Вы когда-нибудь находились во влажном помещении? Согласитесь, при показателях от 80 до 95 % создается ощущение, что дышать очень трудно. А если еще и температуре воздуха от + 25 °С, то нарушается теплоотдача тела – может произойти перегрев. Одним словом, переувлажненный микроклимат может провоцировать:

  • приступы у людей с сердечно-сосудистыми заболеваниями;
  • общее ухудшение здоровья, снижение сопротивляемости организма к вредным бактериям, инфекциям – при этом человек не всегда может понять причину плохого самочувствия;
  • низкая температура и высокая влажность приводят к переохлаждению тела.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

  • В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
  • Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.

Разработка проекта вентиляционной системы в бассейне

Делая проект вентиляционной системы, берите во внимание факторы, которые могут негативно сказаться на системе, и кроме того на особенностях самого здания. Наибольший урон оказывает скапливаемый конденсат

Образовываясь на шахтах вентиляции, он привод к появлению ржавчины. Во избежание таких проблем, нужно сделать изоляцию шахты, установив для этого клапаны с подогревом, а также резервуар для скапливаемой влаги.

Чтобы сделать оптимальные расчеты осушителей воздуха для бассейнов и мощи вентиляции, необходимо учитывать максимальное количество людей, которое может принять бассейн. Это позволит обеспечить работы системы на высоком уровне, даже если уровень влажности воздуха поднимется. Важный момент – осушители с большой мощностью, работая в полную силу тратят очень мало электроэнергии.

Делая проект вентиляционной системы, учитывайте площадь бассейна, работу системы отопления, расход воздуха. Вытяжка должна быть оборудована фильтрами, вентилятором и калорифером. Это позволит ей работать с высокой эффективностью.

Примечание. Если вы ходите оборудовать в загородном доме, позаботьтесь об отдельной вентиляционной системе для этого помещения.

Автоматическая вентиляция в бассейне

Автоматизированные вентиляционные системы оборудованы таким образом, что могут полностью контролировать устройство и обеспечивать регулировку его функций в зависимости от показателей температуры и влажности в помещении.

Такие системы устанавливают тех случаях, когда есть необходимость:

  • Удерживать уровень влажности на оптимальном уровне.
  • Удерживать температуру воздуха в определённых параметрах.
  • Включения либо отключения элементов системы через определенный отрезок времени.
  • Оповещать про возможность создания аварийной ситуации либо каких-либо неполадок.
  • Следить за последовательностью операций устройства.
  • Защиты системы от замерзания влаги, перепадов напряжения.
  • Осуществления связи с системой «умный дом».

Автоматизация работы системы вентиляции позволяет устройству самому контролировать состояние показателей температуры и влажности в помещении бассейна.

Осушители воздуха для бассейнов Calorex

Отличаются компактностью моноблока, осуществляют регулирование влажности в пределах 20 – 80%. Корпус осушителе имеет антикоррозийный корпус с отличной звукоизоляцией. В комплектации есть гигростат, воздушный фильтр и регулируемые решетки. Производительность оборудования на высоком уровне, с низким потреблением электроэнергии. Установка простая, есть возможность изменять направление потока воздуха.

Осушители воздуха для бассейнов DanVex

Конденсационные устройства, с возможностью эффективной работы на уровне влажности 40%, и температуры воздуха +10ºС и более. Осушители серии AD – адсорбционные системы, которые отлично ведут себя при низких показателях влаги и температуры помещения.

Осушители воздуха для бассейнов Dantherm

Регулируют влажность в крытых бассейнах. Качество сборки функционал устройств – на высшем уровне. Отличаются экономичностью использования и высоким классом потребления электроэнергии. Блоки легкие, уровень шума низкий. Имеют в комплектации термостат и гигростат, USB-порт. Есть возможность управлять вентилятором вытяжки, оборудованы дистанционным управлением, дополнительными электрическими и водяными нагревателями.

Осушитель воздуха для бассейнов General Climate

Отличное решение для помещений с повышенным уровнем влажности. Серия CF имеет тры базовые модели с производительностью 60 – 120 л/сутки. Устройства выполняются в одном стиле, отличаются легкостью управления. Осушители CF выполнены в виде вертикального моноблока, который не нуждается в добавочном оборудовании для монтажа. Оснащены электронным типом управления с функцией автоматического поддержания показателей температуры воздуха, влажности и времени работы устройства.

Осушители воздуха для бассейнов NEOCLIMA

Отличаются компактностью и элегантностью, возможностью дистанционного управления. В комплектации есть ЖК дисплей, индикатор температуры, времени и влажности, возможность программирования времени, а также интенсивности работы, скорости вентилятора. Кроме того, есть возможность обогрева помещения, автоматической разморозки, фильтрации воздуха.

Типы оборудования

Оборудование для контроля влажности разнообразно, поэтому его можно разделить сразу по нескольким параметрам. Это и метод установки, и принцип работы, и мобильность. В последнем случае оборудование бывает двух видов: стационарное и переносное.

Промышленные осушители, как правило, стационарные. Они созданы для помещений с большой площадью, а их мощность чрезвычайно высока. Это лучший вариант для общественных бассейнов.

Осушители также имеют разные принципы работы. Один из них – ассимиляционный. Такие устройства редко применяют в бассейнах, так как соотношение производительности и энергозатрат не соответствует требованиям. А вот осушитель, который работает по адсорбционному принципу, используют чаще.

Обычно это свойственно промышленным осушителям стационарного типа. Они способны обработать большое количество пара, благодаря чему в помещении бассейна создается комфортный микроклимат. Этот осушитель помещают отдельно, подключив воздуховоды для помещений.

Еще один популярный осушитель – конденсационный. Принцип его работы заключается в охлаждении воздуха с последующим выводом влаги. Именно такое оборудование чаще используют для бассейнов, но при этом большое значение имеет начальная температура воздуха в помещении.

Монтаж осушителей зависит от основных параметров и размеров устройства, поэтому можно выделить три способа установки:

  • Навесная;
  • Напольная;
  • Встраиваемая.

С напольной всё предельно ясно, здесь не требуется особых навыков или приспособлений. Осушитель просто устанавливается в нужном месте. Навесной осушитель требует больше времени и сил для установки, так как его прикрепляют к стене помещения.

Встраиваемая установка подходит большим промышленным устройствам. Их монтируют отдельно, так как их работа с паром происходит через воздуховоды. Из-за этого данное оборудование практически бесшумно и имеет ненавязчивый внешний вид.

Зачем нужен осушитель воздуха для бассейна?

 Поскольку при испарении воды из бассейна на окнах и стенах помещения образуется конденсат, это чревато появлением плесени и ржавчины. Раньше при возникновении этой проблемы применяли интенсивный обмен воздуха, однако, наружный воздух требуется предварительно нагревать, затрачивая зимой на бассейн в 40 м2 почти 20 кВт электроэнергии ежечасно. В наше время задачи регулирования влажности воздуха и удаление конденсата решается при помощи нового оборудования. Итак знакомьтесь: осушители воздуха. Благодаря им проблема вентиляции в бассейне решается эффективно и недорого.

      Осушители воздуха являются более экономичным, компактным, а главное эффективным решением. Данный тип устройств создает циркуляцию воздуха в помещении бассейна, при этом удаляя влагу и направляя сухой воздух обратно.

Осушитель настенного монтажа для инсталляции в нише в скрытом виде

Настенный осушитель для открытого монтажа

Разрез небольшого настенного осушителя



      Предназначаются осушители для бассейнов и помещений с повышенной влажностью. Осушители воздуха позволяют значительно снизить концентрацию влаги в воздухе, тем самым сделав пребывание в помещение более комфортным. Основными преимуществами является высокая мощность и производительность при низком уровне потребления электроэнергии. Осушители воздуха могут приступать к работе сразу после подключения к сети.

Для небольших бассейнов можно применять канальные или настенные осушители воздуха.

Принцип осушения воздуха основан на эффекте конденсации влаги, содержащейся в воздухе на холодной поверхности, температура которой находится ниже точки росы.

В осушителе воздух прогоняется вентилятором через 2 теплообменника, расположенных последовательно, друг за другом.

Теплообменники соединены в единый контур, заполненный хладагентом (фреоном). Компрессор нагнетает фреон в «горячий теплообменник», далее, проходя под давлением через тонкую и длинную капиллярную трубку, фреон расширяется и происходит процесс с поглощением теплоты (охлаждение фреона), после чего поступает в  «холодный теплообменник» (температура 3-6 оС) и при этом  резко охлаждается, образуется большое количество влаги в виде конденсата.

Влага стекает в специальный лоток, и далее может или собираться во встроенном бачке или удаляться через дренажную трубку.

В осушителе с воздухом происходит следующее: охлаждение > конденсация влаги > подогрев.

Таким образом, результирующая температура проходящего воздуха практически не изменяется, а влажность его уменьшается до заданных пределов.

Почему осушители бестолковое оборудование?

1. Осушители не предназначены для бассейнов

Смотрим таблицы. Сколько влаги выделяет бассейн (Таблица 1):

Бассейн в Московской области с устройством противотока и подводными струями. Площадь зеркала воды:
15 м218 м221 м224 м227 м230 м233 м236 м2
4,3 кг/ч7,5 кг/ч8,7 кг/ч10 кг/ч11,3 кг/ч12,5 кг/ч13,8 кг/ч15,0 кг/ч

Сколько влаги на самом деле забирает осушитель Dantherm и его стоимость (Таблица 2):

Бытовая серияПромышленная серия
МаркаCDP 35СDP 45СDP 65СDP 70СDP 125СDP 165
Влагосъем0,9 кг/ч1,4 кг/ч2,2 кг/ч2,8 кг/ч5,2 кг/ч6,2 кг/ч
Цена, руб.221 940257 400361 170464 940608 000848 000

Что получается: для бассейна с противотоком и струями зеркалом воды 18 м2 (7.5 кг/ч по 1 таблице) нам понадобится 2 осушителя CDP 70 общей стоимостью 928 тыс.руб. и даже этого будет недостаточно. Система вентиляции для полного осушения воздуха обойдется до 400 тыс.руб.

Может в расчете ошибка? — Нет ошибки. Осушители производят либо для маленьких СПА-зон, либо для больших коммерческих бассейнов.

2. Производитель искусственно завышает мощность

Если Вы внимательно посмотрите характеристики осушителей, то увидите, что заявленная производительность (л/сут) рассчитана на влажность 80%, в то время как требуемая 55%.

Согласно СП 310.1325800.2017 пункт 11.3 в бассейне нужно поддерживать влажность 50-60%.

Производитель указывает мощность осушителя из расчета не на 50-60%, а на все 80%, что приводит к фиктивно завышенной мощности оборудования в 1.5 раза.

Реальная мощность осушителя на 40% ниже заявленной.

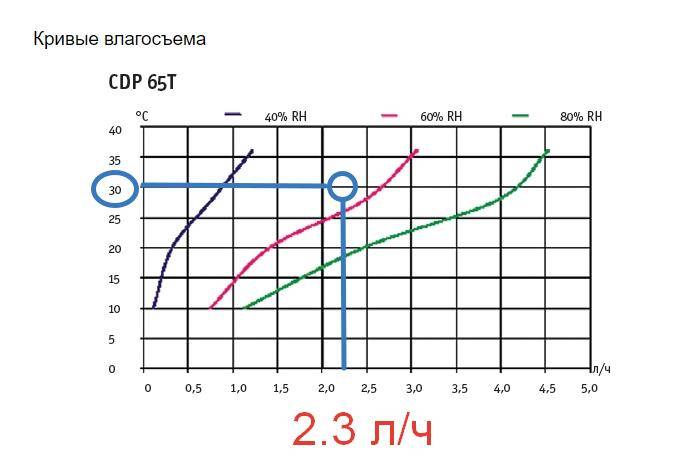

Например, на графике в паспорте осушителя CDP 65T мы видим, что при температуре 30 оС и влажности 55% реальная производительность — 2.3 л/ч, а продавец на сайте указывает 3.4 л/ч при 80%.

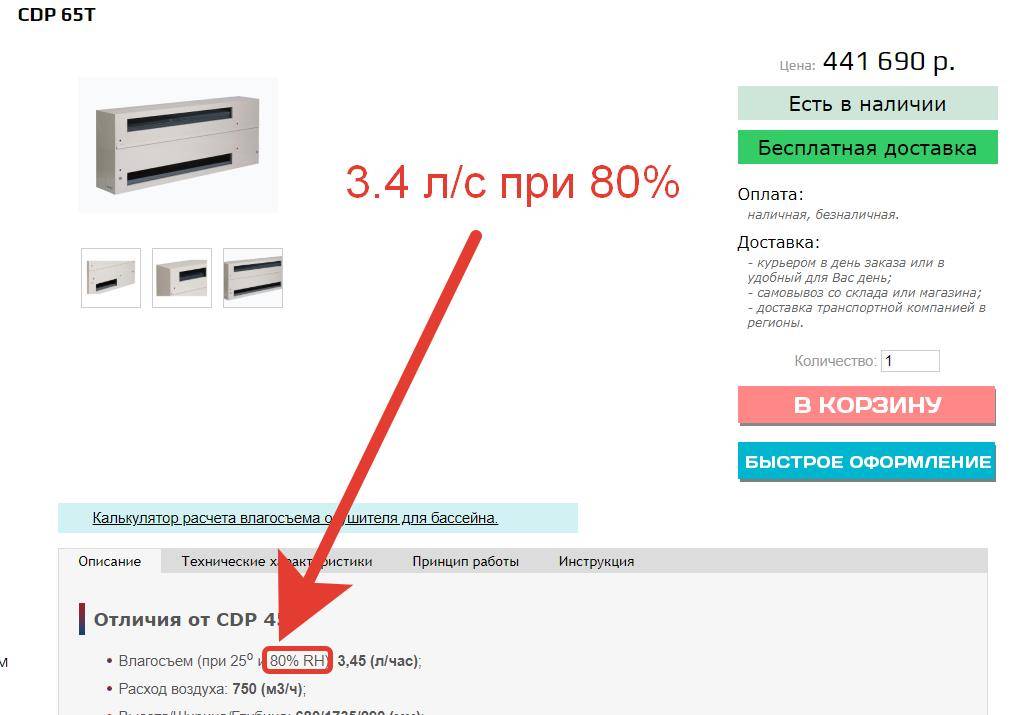

Завышенная производительность осушителя воздуха для бассейна

3. Производитель занижает реальные объемы влаги в помещении бассейна

До 2012 года объем влаги в бассейне рассчитывался по 3 разным методикам, и результат сильно различался. С выходом норматива АВОК» 7.5-2012 методика стала одна, но продавцы выпускают таблицы подбора по старым расчетам, чтобы выгодно продать оборудование.

В новых расчетах учитывается дополнительное оборудование: фонтаны, гейзеры и горки, поэтому результаты точнее:

Реальные объемы влаги в помещении бассейна занижены

Рассмотрим таблицу производителя:

Продавец нам говорит, что бассейн с зеркалом воды 20 м2 выделяет в помещение 57,6 л/сутки влаги. Но влажность воздуха и температуру воды он выбирает неправильно. Реальные выделения влаги 123 л/сутки.

В итоге, осушитель подобран неверно и влагу не удаляет.

4. В бассейне нужна вентиляция Даже если Вы установите осушитель, в бассейне все равно потребуется вентиляция. Запахи реагентов нужно удалять, а помещение проветривать.

Приточная установка Менерга для бассейна

5. Вы можете 100% влаги удалять вентиляцией без осушителя!

Такую схему мы смонтировали в 20 бассейнах. Она обоснована действующими нормами: СП 310.1325800.2017, АВОК» 7.5-2012.

Вывод:Модельный ряд осушителей не предназначен для бассейнов. Экономически не обосновано использовать осушители в бассейнах частных домов. Владелец бассейна никогда не окупит вложений. Осушитель воздуха – нужное оборудование для других целей.

Осушитель воздуха своими руками

Если есть возможность и желание, то можно сделать его и самостоятельно, используя для этого нехитрые материалы и механизмы.

Подробную инструкцию можно посмотреть в этом видео

Существует и вариант, основанный на использовании ненужной морозильной камеры. Если вы поменяли холодильник на новый, не торопитесь выбрасывать старый. На его основе можно сделать хороший осушитель. Для этого, кроме штатно работающей камеры, понадобятся:

  • два вентилятора;
  • крепежные гайки и саморезы;
  • электронагревательное устройство;
  • трубка из резины;
  • органическое стекло с габаритами, соответствующими морозильной камере.

Последовательность действий будет такой:

Сначала нужно тщательно промыть старый холодильник и постараться максимально избавиться от запаха затхлости (можно промыть внутренние поверхности с помощью сильного раствора уксуса или нашатыря – его можно приобрести в любой аптеке).
Далее осторожно отсоединить все двери от холодильника (для этого с помощью инструментов снимаются петли, а затем убираются сами двери).


Далее берется оргстекло и вырезается по габаритам двери холодильника – по сути, оно будет заменять демонтированную дверь.
К нижней части стекла крепится один из вентиляторов в таком положении, чтобы он направлял воздух в саму камеру. Монтируется он с помощью саморезов, которые крепятся в заранее сделанные отверстия.


Оставшийся вентилятор крепят на противоположную сторону на максимальном удалении от первого (вверху стекла) – он должен дуть, наоборот, в помещение.
Резиновая трубка будет обеспечивать удаление сжиженной воды из устройства. Она крепится через заранее приготовленное отверстие, при этом для надежности используется герметик. Под трубку можно приделать сосуд, куда будет поступать образующаяся вода.


Наконец, когда все будет готово, стекло с вентиляторами закрепляют на холодильник.

Изготовление прибора не займет много времени. Однако если такой возможности нет и хочется пользоваться надежным аппаратом, то лучше всего приобрести осушитель в магазине.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
