Как производится опрессовка системы отопления своими руками

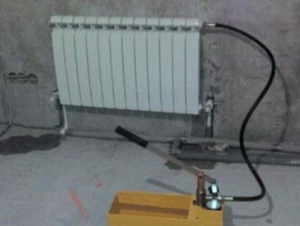

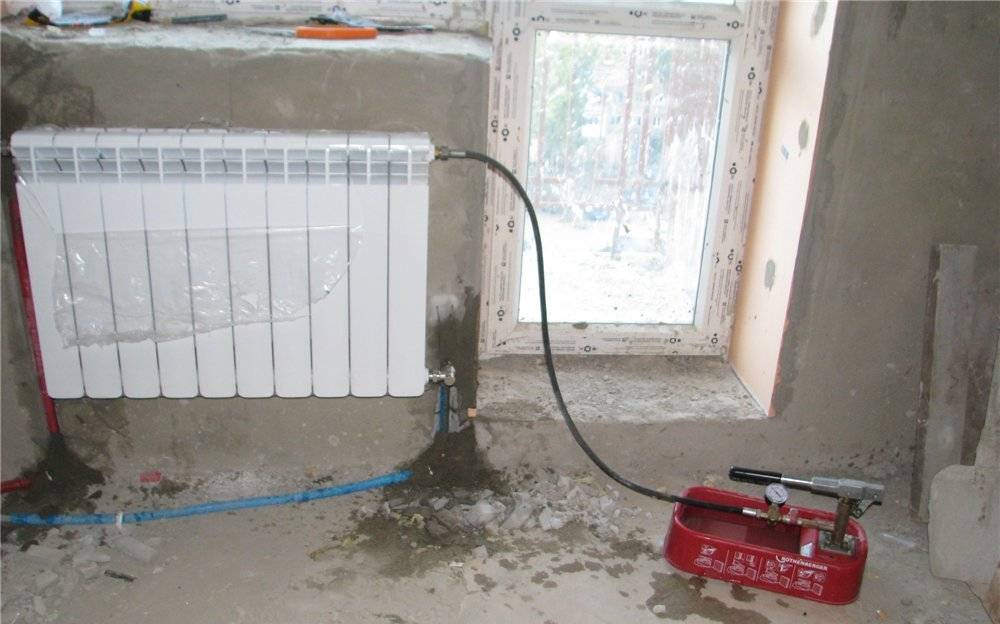

Опрессовка при помощи насоса

Опрессовка с помощью ручного агрегата обычно проводится только в частных домах.

Опрессовщик для личного пользования достаточно дорог, да и стоит ли приобретать его для использования в очень редких случаях? Например, при необходимости можно использовать недорогой вибрационный компрессор-насос, который помещается даже в ведро, он и с успехом заменит дорогостоящий опрессовщик-компрессор для проверки труб отопления после их ремонта или же перед новым сезоном отопления.

На объекте должно быть необходимое количество воды, и его будет нетрудно рассчитать, если знать емкость радиаторной секции и их общее количество. К полученному числу нужно будет добавить 20-30% воды на трубы. Далее вода заливается в подготовленную емкость, из которой и будет производиться закачка воды в отопление. Можно использовать и большое ведро, и таз, и ванную, но в любом случае насос должен быть полностью погружен в воду.

После насос соединяется со спускным краном отопления, и все это обязательно зажимается хомутами для прочности. Только потом можно открыть спускной кран и включить насос. После этого необходимо следить за давлением на манометре и в емкость доливать воду по мере надобности. Насос выключается тогда, когда манометр покажет 2-2,5 атм. Также закрывается кран и из отопления стравливается воздух при помощи ручных кранов Маевского или же автоматических воздухоотводчиков.

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

• Используемый метод испытаний.
• Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
• Дата и адрес проведения испытательных мероприятий.
• Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
• Способы устранения выявленных дефектов.
• Результаты испытаний.
• Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

• компактность, мобильность;
• можно задействовать на ограниченной территории, при проведении небольших по объему работ;
• долгий срок службы при бережном уходе, возможность ремонта;
• безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
• приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами). Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Особенности операции

Первый раз опрессовку следует проводить перед подключением трубопровода к централизованной системе. В дальнейшем профилактику выполняют каждые 5 лет. Это зависит от качества исходного материала и комплектующих (запоров, труб, насосов).

Трубы из стали соединяют сваркой и резьбами, полиэтиленовые модификации — фитингами, а пропиленовые с помощью низкотемпературной пайки. Любой соединительный элемент считается потенциальным местом утечки.

Чтобы определить повреждение, в системе создают гидравлическое давление. Его коэффициент должен быть больше максимально возможного рабочего давления в трубопроводе. Так, если система выдерживает гидравлическую нагрузку в 16 атмосфер, то стандартное давление в 8 атмосфер трубы тоже смогут выдержать.

Помимо этого, опрессовка в обязательном порядке проводится после ремонтных работ или продолжительного простоя, а также после замены радиаторов или стояков отопления. Ведь лучше обнаружить нарушение в системе в межсезонье, чем при первых заморозках.

Что представляет собой опрессовка

Опрессовка батарей отопления

Для начала каждому следовало бы разобраться в том, что реально представляет собой опрессовка системы отопления.

По своей сути, данная методика помогает обеспечить высокий уровень безопасности контроля за работой системы отопления.

Любая опрессовка по сути является процедурой тестирования установленного оборудования или трубопроводных систем посредством увеличения уровня давления в отопительном контуре.

В такую систему в большом количестве впрессовывается воздушная масса или обыкновенная водопроводная вода.

При нормальном эксплуатационном режиме не будет возникать никаких неисправностей, если работа системы была проверена на высоком давлении.

Нужно понимать, что под опрессовкой здания подразумевается определенный комплекс мер, включающих тестирование и очистку трубопроводных конструкций, а также демонтаж старых, установку целых функциональных элементов для поддержания прочности и целостности всей системы.

Гидравлические испытания трубопроводных конструкций и систем теплообеспечения осуществляются с такой целью:

• Проверка прочности каждого отдельного корпуса и всех стенок установленного корпуса.
• Плотности соединения разнообразных деталей оборудованной системы.
• Функциональные характеристики кранов, разнообразных клапанов, задвижек, манометров и т. п.

Разрушение контура, состоящего из металлических труб, может происходить по причине образования коррозии. Нередко системы отопления подвергаются механическим воздействиям, например, в процессе выполнения работ по демонтажу и перепланировке помещений.

Подобное явление может возникать довольно редко, однако вероятность заводского брака всегда присутствует.  Всевозможные утечки нередко образуются в областях обвязки отопительных котлов, зафиксированной арматуры и других приспособлений, также могут оказаться ненадежными обыкновенные сварочные швы.

Способы опрессовки водяных тёплых полов

Опрессовку тёплых полов можно осуществлять несколькими способами:

• горячим теплоносителем;
• холодной водой;
• воздухом.

Перед проведением опрессовки, магистраль рекомендовано промыть обычной водой из водопровода, для удаления из неё возможных загрязнений.

Опрессовка горячей водой

Перед проведением опрессовки тёплого водяного пола необходимо раскатать трубопровод, установить коллектор, к которому подсоединяются контуры.

Рассмотрим процесс поэтапно:

1. На коллекторном узле закрываются краны обратки.

1. Устанавливается давление в районе 2,5 атмосфер.

1. Магистраль наполняется водой через подающие патрубки. При этом присутствует шипение, что свидетельствует о выходе воздуха из крана Маевского или через воздухоотводчик.

1. Открывается один вентиль обратки для спуска воздуха. Когда потечёт вода, значит, все воздушные пробки вышли, вентиль можно закрыть. Такие действия, нужно провести со всеми контурами.

Наличие воздуха в трубопроводе вызывает образование пустот, что снижает КПД системы, так как это приводит к понижению давления.

1. Закрывается кран перед подающей гребёнкой и открывается перед обраткой.

Важно, в процессе гидроиспытания поднимать температурный уровень теплоносителя постепенно, сначала выставляется +20 градусов, и каждые несколько часов прибавляется по 5 градусов. В это время, следует проверять тёплый пол на наличие течи

Если обнаружены протечки, то воду из магистрали следует слить, и устранить течь.

Затем, трубопровод снова наполняется водой, оставляется на 2 — 3 дня, для дальнейшего тестирования и наблюдения, чтобы выявить возможные неполадки.

Опрессовка холодной водой

Опрессовывать тёплый гидропол холодным теплоносителем следует при наличии повышенного давления. Трубопровод нужно накачивать охлаждённой водой, при давлении в 2 раза выше рабочего. Тестирование системы проводится на протяжении 2-х дней, этого хватит для выявления дефектов.

????Как я осуществил опрессовку водяного пола .Теплый водяной пол своими руками.Часть 5

Смотрите это видео на YouTube

Как и в первом случае, неполадки устраняются и проверка повторяется.

Часто когда нет воды, у домовладельцев встаёт вопрос — как опрессовать тёплый водяной пол воздухом.

Мы расскажем, как это сделать, и под каким давлением надо опрессовывать систему.

Опрессовка воздухом системы водяных теплых полов

Смотрите это видео на YouTube

Пошаговый процесс опрессовки тёплого пола воздухом выглядит следующим образом:

1. Закручиваются все краны, в том числе вентиль Маевского. Если есть автоматические воздухоотводчики, то на период опрессовки они откручиваются, на их место ставятся заглушки.

1. Устанавливается давление выше рабочего в 2 раза (4 — 5 Атм). Это делается компрессором или при помощи автомобильного насоса. Чтобы производить данными приспособлениями накачку воздуха, требуется шланг, который подсоединяется штуцером и краном.

1. Давление нагнетается лишь в контурах напольного обогрева. На участке между коллекторной группой и котлом его не должно быть, так как большая часть нагревательных устройств выдерживает давление до 3 Атм, иначе они могут выйти их строя. Поэтому, опрессовку отрезка от коллектора до котла нужно делать отдельно.
2. После заполнения магистрали воздухом, подача закрывается, конструкция оставляется на день. При этом, надо наблюдать за уровнем давления в системе. Небольшое падение допустимо.

1. Если давление падает, то определяются места, имеющие плохую герметичность. Для этого, участки, где возможна утечка, покрываются мыльной жидкостью. Для этого подойдёт жидкость для чистки стекла или мыльная вода. В местах, где происходит выход воздуха из трубопровода, жидкость будет пениться.
2. Устраняются проблемы и опрессовка повторяется.

Только убедившись, что отопительная система без дефектов, можно производить заливку стяжки.

Стоит учесть, что при тестировании гидрополов под высоким давлением, есть опасение, что трубопровод выскочит из своих посадочных мест. Это может произойти, если фиксация осуществлялась монтажной лентой.

Чтобы этого избежать, требуется до начала проведения опрессовки, произвести монтаж растворных маячков, которые после затвердевания создадут каркас, тем самым фиксируя трубопровод. Если трубы фиксируются к металлической сетке, то в этой процедуре нет надобности.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Опрессовка отопительной системы

Ручной опрессовочный насосЭлектрический опрессовщик

Перед запуском системы нужно выполнить ее опрессовку. Эта процедура позволяет обнаружить протечки и прочие слабые места.

Опрессовка проводится с помощью компрессора либо насоса. Главное, чтобы оборудование могло выдавать давление, превышающее рабочее для вашей системы. Этот показатель уточните в местной коммунальной службе.

Последовательность действий следующая.

Первый шаг. Визуально изучаем отопительный контур на предмет наличия видимых дефектов. Запоминаем подозрительные места.

Второй шаг. Подключаем насос к системе отопления (руководство по подсоединению приводилось ранее) и подаем давление, превышающее рабочее на 1-2 атм. Предварительно отключаем клапан аварийного сброса давления.

Опрессовка системы отопленияОпрессовка системы отопления

Третий шаг. Подключаем к насосу манометр. В течение 1-2 часов фиксируем показатели давления. Если они не меняются, с системой все нормально. Если давление падает, имеют место утечки. Обнаружить утечки очень просто. Достаточно нанести на элементы системы мыльный раствор. В дефектных местах появятся пузыри.

Смазываем мыльным раствором трубы и соединения

Обнаруженные повреждения устраняются подходящим способом (холодной сваркой, вяжущим раствором и т.д.). После заделки дефектов испытания нужно провести повторно. Если давление остается на одном уровне, вы со всем справились. Можете подавать теплоноситель на контур и включать отопительную систему.

Промывка системы отопления позволяет устранить засоры и накипь, увеличив тем самым эффективность работы магистрали и продлив срок ее службы. Теперь вы владеете всей необходимой информацией для самостоятельного проведения необходимых мероприятий.

Удачной работы!

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

• Теплообменников;
• Бойлеров;
• Труб.

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

Прежде чем испытывать отопительную систему заглушками, следует изолировать систему теплоснабжения от водоснабжения, визуально оценить надежность всех соединений, а также проверить работоспособность и состояние запорной арматуры.

После этого отключаются расширительный бак и котел для промывки радиаторов, трубопроводов от разных отложений, мусора и пыли.

https://youtube.com/watch?v=ruN3puj3EyU

В процессе гидравлической проверки систему отопления заполняют водой, но при выполнении воздушных испытаний этого не делают, а просто подключают к сливному крану компрессор. Затем повышают давление до необходимой величины, и манометром следят за его показателями. Если отсутствуют изменения, то герметичность хорошая, следовательно, систему можно вводить в эксплуатацию.

Когда давление начинает снижаться сверх допустимой величины, значит, присутствуют дефекты. Протечки в заполненной системе найти совсем несложно. А вот, чтобы выявить повреждения во время испытания воздухом, следует на все соединения и стыки нанести мыльный раствор.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание — 1 час.

Исправив выявленные дефекты, процедуру повторяют заново, причем делать это приходится, пока не будет достигнута хорошая герметичность. После проведения этих работ заполняют акты опрессовки систем отопления.

Проверка отопительной сети воздухом, как правило, осуществляется, если невозможно заполнить ее водой, или при проведении работ в условиях низких температур, ведь жидкость просто может замерзнуть.

Опрессовка: подготовительные работы

До начала опрессовки отключите систему, удалите из нее теплоноситель. Параметры, при которых будут проводиться испытания, определяются техническими особенностями и состоянием тестируемой отопительной системы.

Перед опрессовкой системы в частном доме вначале отключите котел отопления, расширительный бак и воздухоотводчики, закройте запорные краны. Терморегуляторы на радиаторах рекомендуется на время снять, так как они не рассчитаны на высокое давление. Иногда тестированию подвергают лишь часть общей системы; в таком случае нужный участок отсекают при помощи перемычек-сгонов.

В любой отопительной системе должно поддерживаться определенное давление, которое обеспечит движение теплоносителя, необходимого для нагрева радиаторов и труб. Сила давления в системе должна позволять теплоносителю подняться на нужную высоту. По этой причине в высотных домах давление системы будет более значительным, чем в одно- или двухэтажной постройке.

Этапы подготовительных работ при опрессовке:

• проверка запорных устройств на всех участках системы;
• проверка герметичности, уплотнение проблемных участков сальниками;
• осмотр и наладка элементов изоляции трубопровода;
• отключение здания от общей системы отопления.

А нужна ли эта опрессовка

Начнём с основных понятий. Что представляет собой система отопления дома? Если только у вас не электрические панели, то, скорее всего, это магистраль труб с циркулирующим по ним теплоносителем. Чтобы он перемещался внутри системы, по умолчанию теплоноситель должен находиться в жидком состоянии. А жидкость, как известно, всегда стремится найти выход из замкнутого пространства. Если циркуляция по каким-то причинам нарушена, вся система прекращает работу.

ФОТО: pp.userapi.comКачественное отопление – результат постоянного контроля целостности всей системы ФОТО: kliningovyj-raj.ruИ если нарушена герметичность магистрали – то, кроме отсутствия тепла, вы можете столкнуться ещё и с необходимостью экстренного ремонта квартиры у себя и даже у соседей

Проверить вероятные нарушения в работе магистрали можно только одним простым способом – повысить давление в системе так, чтобы обнаружились дефекты соединений, на которые и следует обратить внимание перед запуском отопления. Таким образом, опрессовка – фактическое испытание давлением отопительной магистрали перед сезоном эксплуатации. Чтобы проверить систему на утечку, давление следует поднять на 20-80%

Процент увеличения давления зависит от оборудования, установленного в магистрали. После обнаружения всех неисправностей при опрессовке, производится необходимый ремонт, восстанавливается герметичность системы

Чтобы проверить систему на утечку, давление следует поднять на 20-80%. Процент увеличения давления зависит от оборудования, установленного в магистрали. После обнаружения всех неисправностей при опрессовке, производится необходимый ремонт, восстанавливается герметичность системы.

ФОТО: zamena-radiatora.ruНа всё это требуется время, так что не стоит откладывать процедуру на последние дни перед началом отопительного сезона
