Обжим витой пары 8 и 4 жилы: основные схемы + пошаговый инструктаж обжимки

Использование самообжимающихся коннекторов

Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:

  • Снимаем верхнюю оплетку.
  • Расплетаем и выпрямляем провода.
  • Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
  • Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.

Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.

Виды витой пары

Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

Существует множество различных видов кабеля рассматриваемого типа.

Наиболее распространены следующие его модификации:

  1. неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;

фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).

В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

  1. CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;

CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м; CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент. Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки — прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом — проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном — часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними — в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый — с полосатым, однотонный — с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Почему витая пара?

В сетевой инфраструктуре используют несколько видов кабелей для интернета:

  1. Коаксиальный – используется в радиосвязи, системах автоматики, охранных системах, видеонаблюдении и телевещании. Работает по принципу передачи радиочастотных электрических сигналов.
  2. Оптоволоконный – используется для передачи информации на огромные расстояния с более высокой скоростью, чем в радиоэлектронных средствах связи. Работает по принципу переноса света внутри себя, с помощью полного внутреннего отражения.
  3. Витая пара – используется в кабельных системах, в телекоммуникационных и компьютерных сетях. Работает по принципу соединения двух узлов и использования разделенных сред для передачи информации в различных направлениях.

Витопарный кабель представляет собой несколько пар изолированных проводников, скрученных между собой со своим шагом скрутки, покрытых изоляцией из полипропилена или полиэтилена. Если кабель высокого качества (об этом чуть ниже), изоляция состоит из вспененного полиэтилена и тефлона. Это защищает от высоких диэлектрических потерь и при эксплуатации в условиях повышенного температурного режима.

Дополнительно в витой паре пятой категории может применяться защитный экран от электромагнитных помех, а также использоваться «разрывная нить» для удобства разрывания изоляции при вытягивании, и для защиты от разрыва. Сердцевина проводника – монолитная медная жила (0,4-0,6 мм) или несколько пар жил в связке.

На концах провода используют штекер 8P8C (в народе прижилось название стандарта RJ45, что немного неверно) для соединения сетевых устройств в локальных вычислительных сетях LAN, то есть компьютеров, роутеров, коммутаторов, хабов и прочих.

По цвету изоляции легко распознать предназначение кабеля:

  • черный – приспособлен к влиянию наружных факторов (воздух, сырость);
  • оранжевый – говорит о стойкости материала изоляции к высоким температурам и горению;
  • светло-серый – используется для прокладки внутри зданий, домов, квартир, офисов.

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

  • Срез оплетки ровно под уровень проводов
  • Зачистка изоляции проводов до жилы
  • Одновременный обжим всех ножей с нужным усилием
  • Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

Вот так они выглядят:

Выбор кабеля для локальной сети

Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%

А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Для перекрестного обжима провода используется схема:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. синий – синий;
  5. бело-синий – бело-синий;
  6. зеленый – оранжевый;
  7. бело-коричневый – бело-коричневый;
  8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. пусто;
  5. пусто;
  6. зеленый;
  7. пусто;
  8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. пусто;
  5. пусто;
  6. зеленый – оранжевый;
  7. пусто;
  8. пусто..

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Обжим витой пары на 8 жил

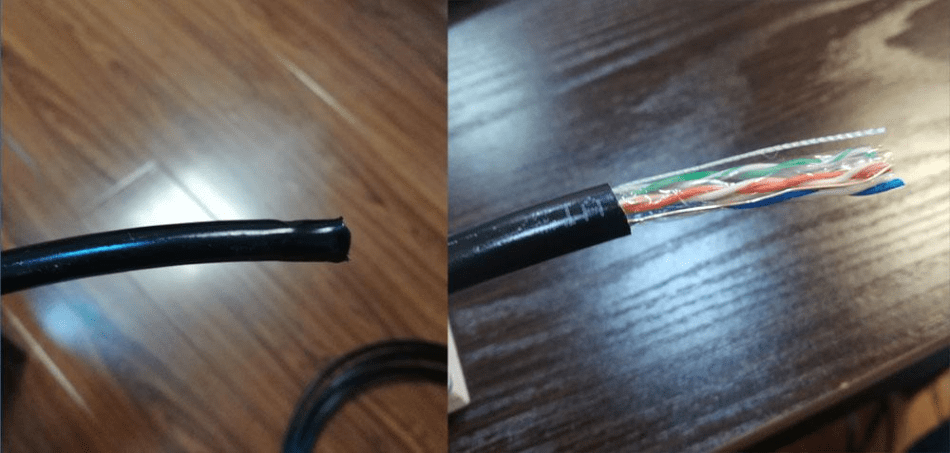

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.

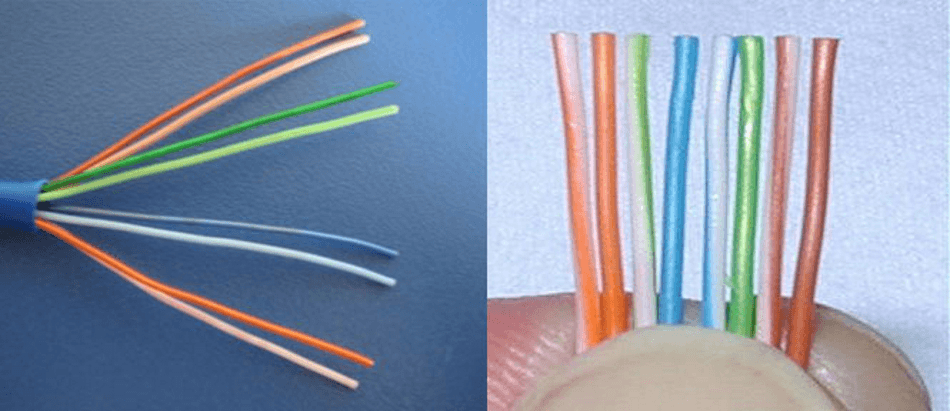

Разместить в порядке схемы цветов

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото.

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля.

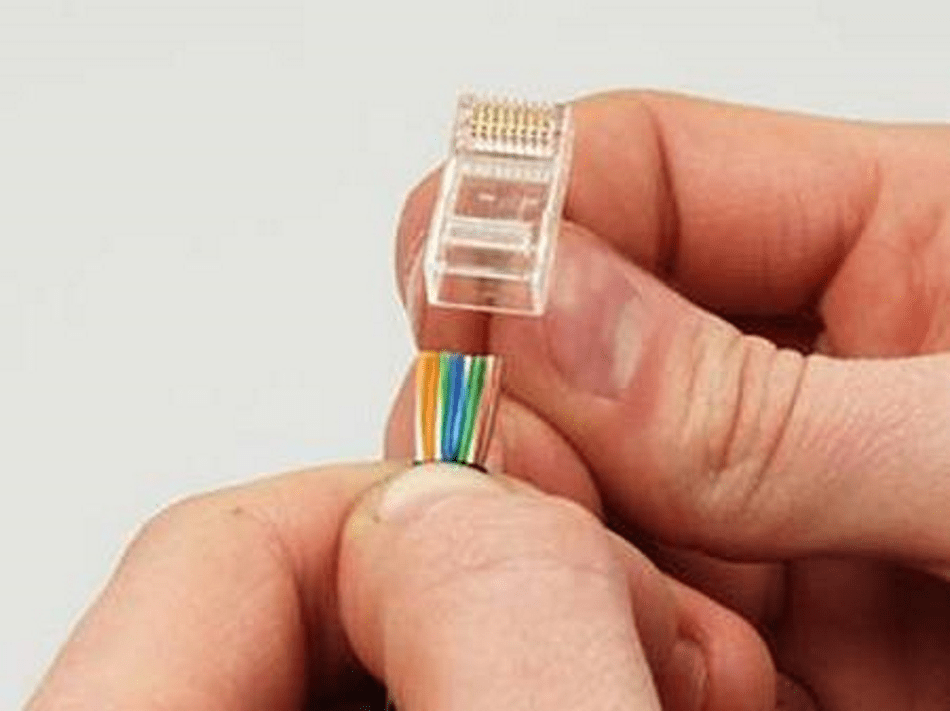

Установите коннектор для витой пары.

Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

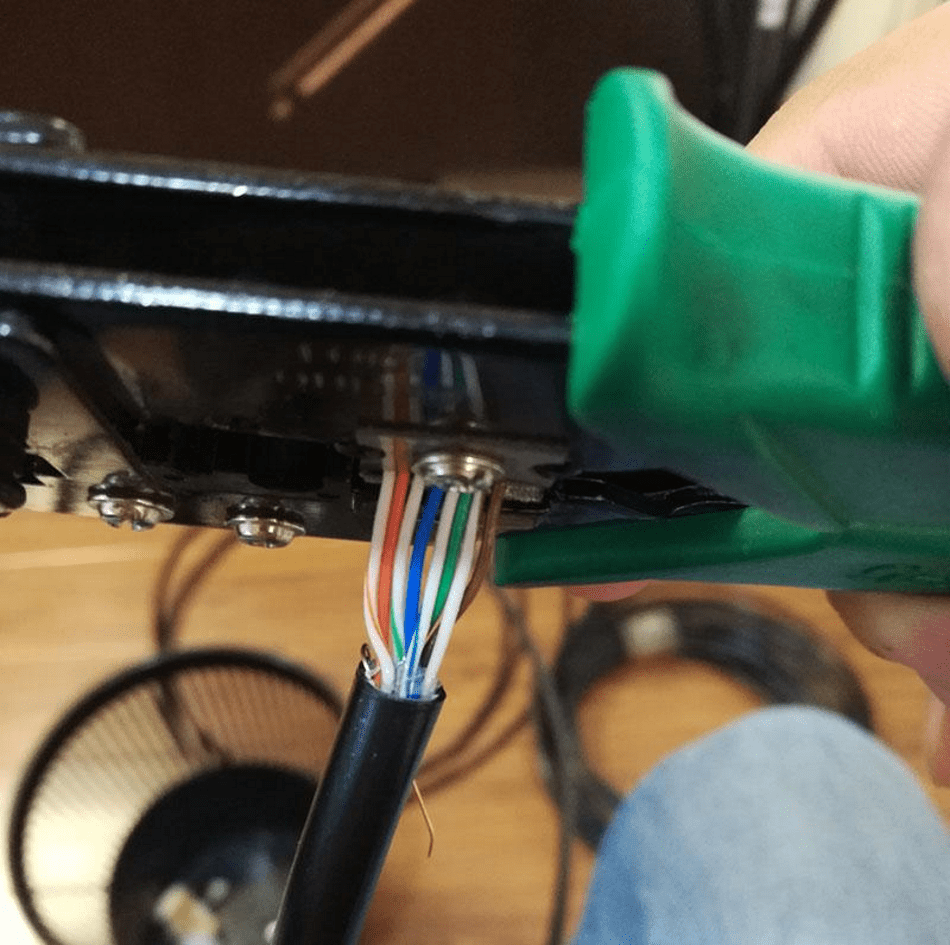

Вставьте разъем в гнездо клещей для обжима

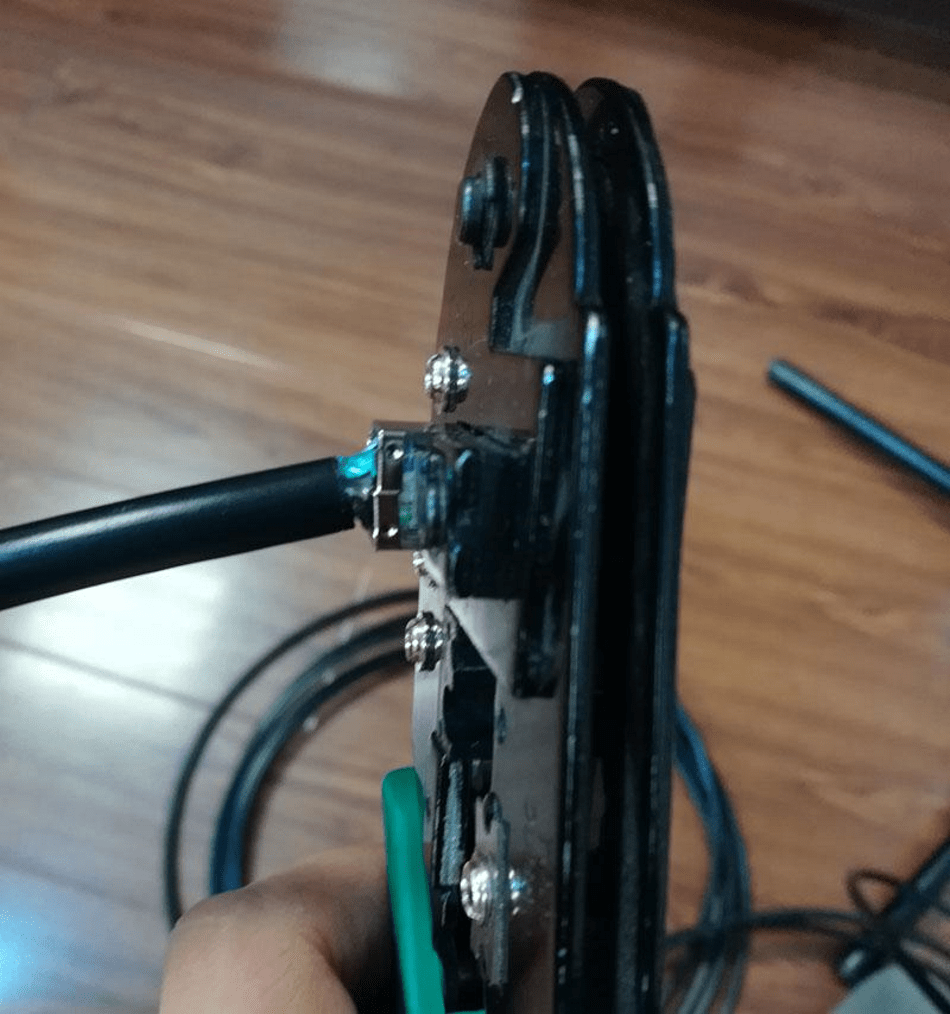

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора.

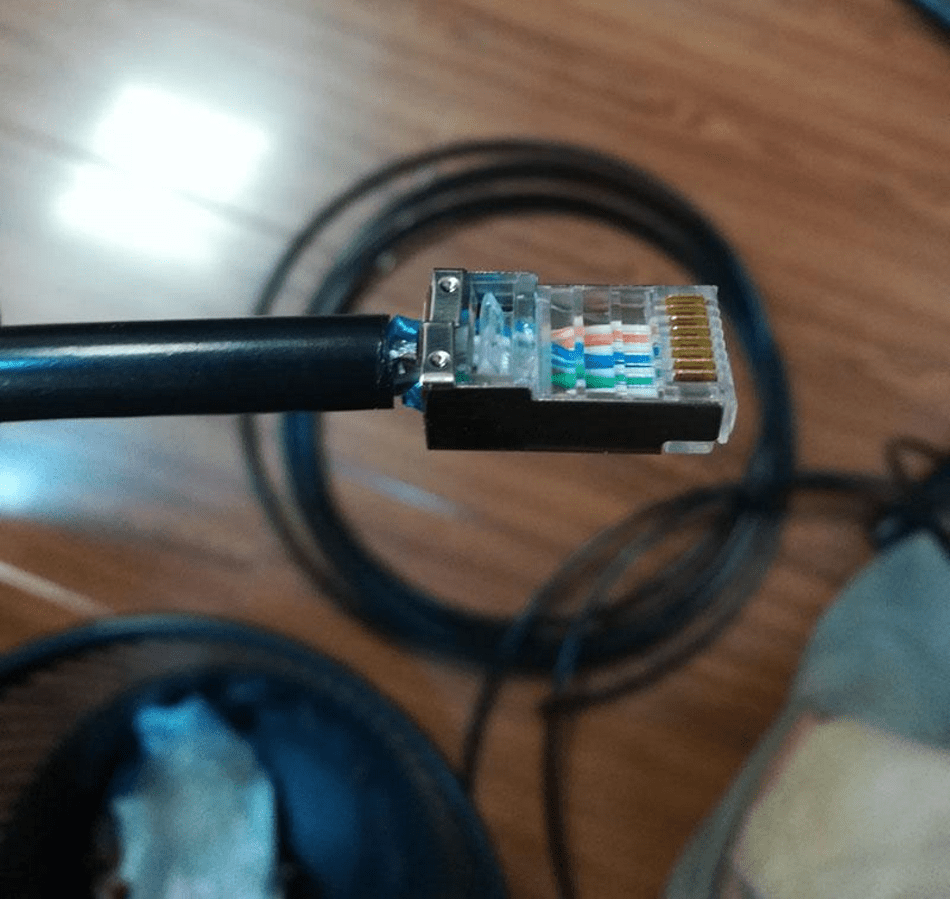

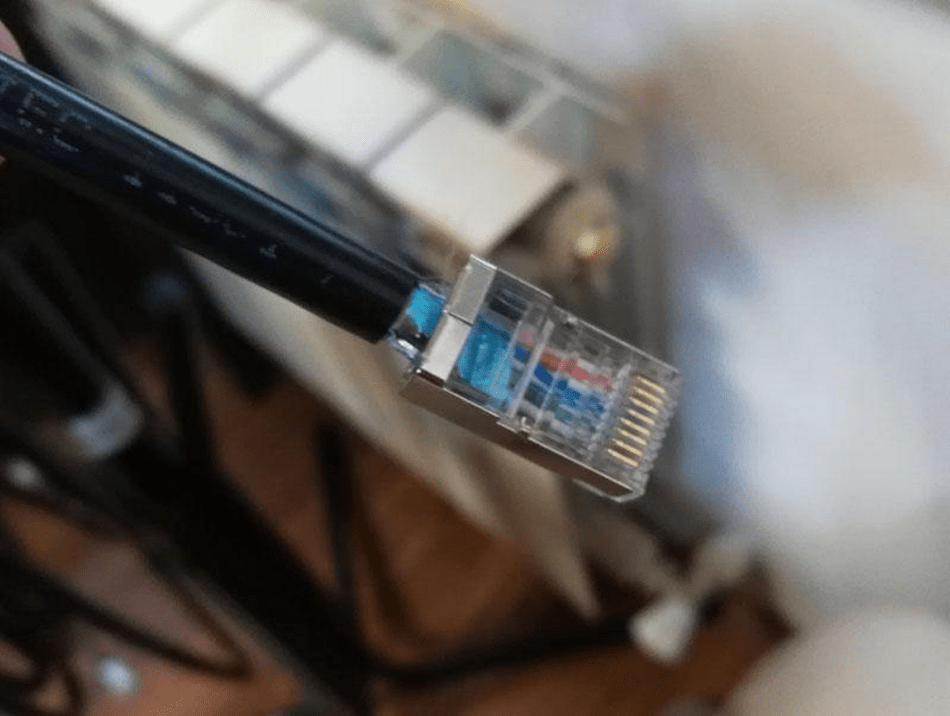

Результат обжима витой пары на 4 пары (8 жил)

Порядок работы по обжиму витой пары с 8 жилами

Рассмотрим, как обжать витую пару 8 жил на практике. В начале работы необходимо снять с кабеля слой изоляции. Отступив от конца пару сантиметров специальным инструментом снимаем внешнюю оболочку. Делаем это внимательно, поскольку повреждать оболочку самих жил категорически нельзя. Далее выравниваем жилы, раскладываем жилы в порядке, согласно выбранной Вами схеме обжатия. Обжим витой пары 8 жил можно сверить по фото.

Уже выравненные жилы обрезают, оставляя длину около 12 мм. Затем берём коннектор так, чтобы вы смотрели на его контакты, а пластмассовый фиксатор был внизу. Вставляем кабель аккуратно, каждую жилу в свой направляющий канал

Важно, чтобы каждая жила дошла до своего контакта, иначе получим проблемы с сигналом

Для хорошей фиксации кабеля в коннекторе необходимо завести оплетку под коннектор. Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.

Если возможности использовать обжимные клещи нет, можно использовать подручные средства (например, плоскую отвёртку). В таком случае каждый из контактов необходимо аккуратно вдавить в соответствующую жилу. Помните, от качества опреcсовки кабеля напрямую зависит качество получаемого сигнала, поэтому отнестись к этой работе нужно ответственно.

Не помешает дополнительно использовать специальный резиновый колпачок, который защитит место соединения от изгибов. Надевать колпачок на кабель нужно перед обжатием, ведь после это не даст сделать установленный коннектор.

Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

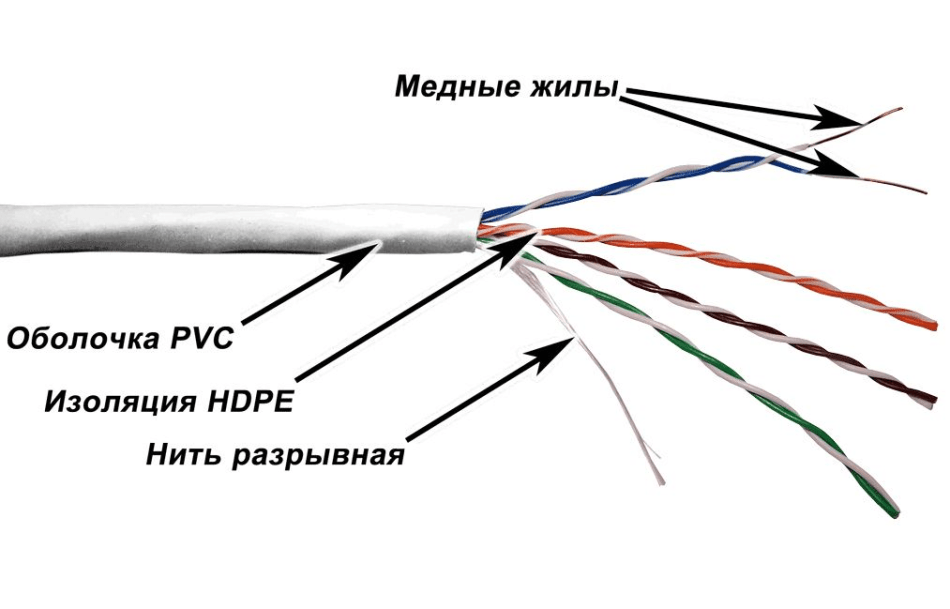

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  1. Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  2. Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Порядок обжима витой пары

Обжатие витой пары 8 проводов можно выполнить по двум стандартам: 568A и 568B. Они бывают двух видов – прямое либо же кроссовое (перекрёстное) подключение. Кроме того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Тем не менее такая вариация не поддерживает высокой скорости трафика – не более 100 Мбит/с. Каждый вариант предполагает собственную схему обжима.

Прямой 8-проводниковый кабель

Прямой обжим витой пары

Обжим всех 8 проводников прямым способом необходим для обеспечения высокоскоростного доступа к сети интернет. Такая опрессовка позволит передавать данные на скорости до 1000 Мбит в секунду.

Цветовой строй витых пар:

  • оранжевый с белым,
  • оранжевый,
  • зелёный с белым,
  • синий,
  • синий с белым,
  • зелёный,
  • коричневый с белым,
  • коричневый.

Данный способ обжима наиболее актуален при подключении роутера к ПК. Кроссовая вариация предполагает немного иное распределение проводников.

8-проводниковый кроссовер

Прямой кроссовый обжим

Данный тип обжима применяется нечасто, так как предназначен для соединения двух коммутирующих устройств или двух ПК между собой.

Порядок проводников по цвету следующий:

  • зелёный с белым
  • зелёный
  • оранжевый с белым
  • синий
  • синий с белым
  • оранжевый
  • коричневый с белым
  • коричневый.

Прямой 4-проводниковый кабель

Обжим 4-х жильного кабеля

Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, например, к модемам.

Обжим проводов rj45, схема по расцветкам:

  • оранжевый с белым,
  • оранжевый,
  • зелёный с белым,
  • зелёный.

Такая конфигурация более проста и предполагает передачу данных на небольших скоростях – до 100 Мбит в секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.

4-проводниковый кроссовер

Обжим таким способом задействует четыре жилы кабеля, то есть 2 пары. При этом для скрутки можно использовать проводники любой расцветки. Традиционно соединяют проводники зелёного и оранжевого окраса.

Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подключить старый ПК к другому устаревшему компьютеру. Выбор окраски проводников на скорость передачи информации не влияет.
