Как обжать интернет кабель RJ-45 своими руками: способы + инструкции обжима интернет-коннектора

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.
Картинка 10 Работа с коннектором

Правила обжима 8 и 4 жильной пары

Рекомендую использовать кримпер, который оснащён лезвиями с внешней и внутренней стороны для разреза и снятия оплетки. Последовательность действий при работе с инструментом:

  1. Посмотрите на конец кабеля. Если он разлохмачен, то аккуратно обрежьте часть. Также отрежьте использованный коннектор при его наличии. Лохмотья подведите к инструменту перпендикулярно лезвию ножа. При небольшом усилии получается ровная линия цветных проводов.
  2. Если хотите установить защитный колпак, то его нужно надеть сразу после обрезания лишней части.
  3. Затем зачистите конец провода, аккуратно сняв верхнюю оплетку. Это также можно сделать кримпером – провод вставьте в паз, имеющий форму полуокружности, напротив которой расположен острый нож. Аккуратным движением обрежьте участок кабеля длиной 30 мм, не задев пары витых.

    Для получения ровного обрезанного участка, вставьте провод в паз, небольшим усилием сомкните ручки кримпера, а затем вращайте инструмент вокруг оси кабеля. В результате, ненужная часть легко снимется.

  4. Производители могут добавить капроновую нить или металлические сердечники. Нить можно как обрезать, так и просто отвести её в сторону. Металлическую струну обязательно обрежьте на одном уровне с витыми парами.

  5. Аккуратно расплетите провода и выровняйте их форму так, чтобы получился своего рода цветочек.
  6. Чтобы не ошибиться при обжатии, распечатайте (или сохраните на телефоне) цветовую схему расположения пар в приспособлении с контактами (в зависимости от типа подключений).
  7. Начните расправлять и выравнивать пары в той последовательности, которая имеется на цветовой схеме. Для проверки можно использовать старый, обрезанный коннектор. Следите за тем, чтобы провода не перекручивались между собой.
  8. После уплотнения, пары дополнительно выровняйте по одной линии.

  9. Получившиеся провода укоротите. Сделать это нужно аккуратно, чтобы пары плотно вошли и коснулись стенки коннектора, а сама оплетка заходила на 8-10мм. С приходом опыта вы сможете сделать обрез на глаз. Для точного укорочения используйте коннектор, приложив его к кабелю. Для RJ45 подойдёт длина проводов, равная 15 мм.

  10. Используйте для обрезания нижнюю часть лезвий кримпера, расположив кабель перпендикулярно плоскости ножей. В этом случае концы пар будут находиться на одном уровне.

  11. После обреза, не отпуская сложенные провода, аккуратно заведите их в отверстия коннектора. При обжатии 4 жильной пары будут присутствовать пробелы между соседними проводами. Коннектор нужно взять так, чтобы контактная группа располагалась выше, чем защёлка.
  12. Внутреннее строение коннектора таково, что провода не будут расходиться или топорщиться в разные стороны. Не прилагайте чрезмерных усилий при проталкивании внутрь. Иначе они могут погнуться и всю работу нужно будет делать повторно.

  13. С середины коннектора начинаются пазы для каждого провода. Проследите, чтобы они встали на свои места. После вхождения в свою секцию провод не погнётся и не разлохматится.

  14. Для проверки всех соединений посмотрите на переднюю прозрачную стенку коннектора. При правильной установке, провод каждого цвета должен прилегать к торцу. Поначалу не обращаешь на это внимания, и гадаешь из-за чего же отсутствует контакт между устройствами.

  15. Поместите коннектор в специальное отверстие в кримпере.
  16. Плавно и сильно нажмите на ручки инструмента.

  17. Зубья воздействуют на контакты, которые проколют изоляцию и войдут в свою пару.

  18. Повторите процедуру с обратной стороны кабеля.

Контакты вошли в провод — это видно сбоку

С помощью такого инструмента, как кримпер, заменяющий нож, щипцы и пассатижи, вы сможете выполнить обжим витой пары за 5-10 минут.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим – это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Схемы обжима витой пары

Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

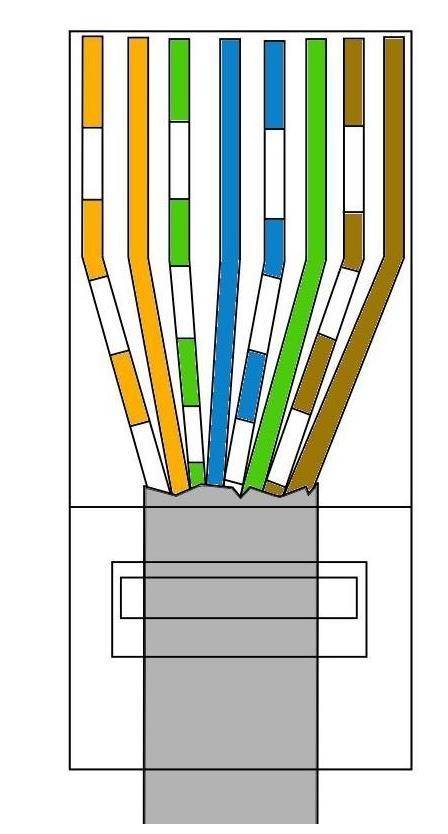

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля – стриппер. Но если его нет, подойдет и канцелярский нож.

Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото

Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля

Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.

Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора

Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное – ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Но большинство современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.

Подключение витой пары к розетке с помощью эскрактора

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Обжим без использования инструмента

При отсутствии под рукой инструментов обжимать можно и обычной отверткой (разумеется, плоской). Все этапы при выполнении обжима следует выполнять так же, как и выше: обрезать провод, снять изоляцию, расположить провода по схеме, выполнить обрезку жил вдоль одной линии и вставить их в разъем. Затем следует расположить разъем таким образом, чтобы его контакты были расположены вверх, а нижняя часть жестко закреплена.

Вначале следует зафиксировать кабель, опустив его защелку так, чтобы она не выступала над поверхностью корпуса

Затем отверткой следует последовательно надавить на все жилы коннектора, соблюдая при этом осторожность. Сама защелка очень хрупкая и ее очень легко повредить

Теория обжима

И вот мы уже подбираемся к процедуре обжима. Но нужно еще кое что прояснить, последний рубеж.

Все вы видели коннектор на конце витой пары, который еще идет в сетевой разъем сетевой карты или роутера. Этот штекер имеет специальную маркировку. Тот который применяется в основном сейчас в домашней локальной сети – RG-45. Немного об устройстве коннектора и соединении.

  1. Витая пара устанавливается в разъем коннектора.
  2. Провода витой пары разводятся по специальным желобам в коннекторе.
  3. Контактный механизм коннектора – ножи. В магазинном состоянии – разведены, давая дорожку для проводов кабеля.
  4. При обжатии дают давление на ножи, а они прорезают оболочку и обеспечивают плотный контакт с жилами провода.
  5. С другой стороны остаются открытые контакты ножей – они то и обеспечивают соединение с сетевым адаптером при подключении.

Вот картинка, как работают ножи:

А вот коннектор в увеличенном виде (тот самый наконечник провода или «джек»):

Такое соединение надежно и отлично передает сигнал. Но новички на первых порах могут недожать – и соединения либо не будет, либо оно будет установлено на низкой скорости (это одна из причин снижения скорости в сети). Лучший способ исправить – прожать еще раз сильнее, или же переобжать заново. На практике у нас в вузе эта процедура получилась далеко не с первого раза у каждого – так что все с чего-то начинают.

Что делать, если сетевой кабель не работает

Подобное может случиться, поскольку соединение проводов с коннектором проводят без специального оборудования. Однако все проблемы не стоит сваливать лишь на один кабель. Неисправен может быть сам маршрутизатор, персональный компьютер, либо другое устройство, подсоединенное к роутеру. В данной ситуации необходимо проверить каждое устройство, что будет работать на единой линии.

Порядок действий в случае возникновения проблем:

  1. Для соединения использовать другой кабель, который прежде был исправен. Чтобы убедиться, что проблема заключается точно только в нем.
  2. Очень внимательно проверить последовательность подключения проводов к коннектору в соответствии со схемой, которая была указана выше.
  3. Если последовательность была нарушена, то коннекторы необходимо откусить, и проделать операцию сначала, но уже более внимательно руководствуясь схемой.
  4. Если провода подключены правильно, то необходимо дожать их, используя отвертку. Возможно, что контакт просто был не установлен из-за недостаточного давления, который совершал оператор.

Придерживаясь этой инструкции, получится выявить проблему, и устранить её за пару минут.

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

  • Срез оплетки ровно под уровень проводов
  • Зачистка изоляции проводов до жилы
  • Одновременный обжим всех ножей с нужным усилием
  • Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

Вот так они выглядят:

Виды оболочек

Если вы думали, что это все, что нужно знать про витую пару, то нет. Внешние оболочки также изготавливаются из разных материалов и отличаются степенью защиты от внешних нагрузок.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

PVC — самая дешевая оболочка кабеля из ПВХ (поливинилхлорида). Не устойчива к высоким температурам и подвержена воздействию прямого огня. Можно использовать для прокладки внутри стен помещений.

LSZH — витая пара из компаунда, который устойчив к воздействию огня. А значит такой кабель будет отвечать самым жестким требованиям по пожарной безопасности, и его можно задействовать в офисах, торговых залах, складских помещениях и домашних условиях.

PE — полиэтиленовый материал, который не боится влаги и защищен от перепадов температур. Также оснащен внутри металлическим тросиком. Благодаря этому его можно прокладывать по улице и натягивать между опорами.

FRNC — оболочка, устойчивая к температурам, активной внешней среде, не подвержена ржавению и возгоранию

PUR — недорогая обертка из полиуретана, который не теряет своих качеств при многократном изгибании

Как правильно запрессовать провода по контактам вилок на разных концах кабеля: 2 варианта раскладки

При подключении компьютера к коммутатору или роутеру требуется, чтобы передатчик одного конца соответствовал приемнику противоположного. В противном случае канал связи не будет функционировать. Для обеспечения этого все многообразие вариантов подключения сводится к двум основным группам: соединение устройств одного или разного уровней. Для определенности принято: компьютер располагается на нижнем уровне сети, а коммутатор или роутер – на более высоком.

Прямое соединение

На рисунке изображено прямое соединение, названное так из-за отсутствия внутреннего скрещивания проводов. Такое соединение принято за основное, предназначено для реализации наиболее часто встречающегося подключения друг к другу устройств разного уровня. Его отличительный признак — одинаковая раскладка проводов по контактам вилок разных концов.

Кроссоверная схема

На рисунке показана кроссоверная схема. Она используется при соединении двух компьютеров или коммутаторов, то есть устройств одного уровня. Кроссоверная схема восстанавливает корректность подключения приемников и передатчиков разных сторон за счет внутреннего скрещивания отдельных проводов. Современные коммутаторы имеют внутреннюю схему переключения и автоматически устанавливают порядок соединения вне зависимости от типа соединяющего их кабеля.

Разница между прямой и кроссоверной раскладкой

Посмотрите на рисунок: на нем хорошо видна разница между прямой и кроссоверной раскладкой проводов по контактам.

Две разновидности распиновки прямого соединения

Посмотрите на рисунок, где изображены две разновидности распиновки прямого соединения, обозначаемые 568А и 568В. Для передачи сигналов схемы идентичны. Отличие использованных в них раскладок отдельных проводов: синяя и зеленая пары меняются местами. Стандарты локальных сетей и компьютерной проводки считают разводку 568А основной, отводя 568В роль альтернативной. Несмотря на это заметно больше распространена схема 568В.

Обжим ОТВЁРТКОЙ коннектора RJ45

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства. Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки. Для установки внутренней конструкции потребуется потратить значительно большее количество времени. Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

  • В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
  • К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
  • В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
  • Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
  • Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
  • Устанавливается декоративная пластмассовая накладка.

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

  1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
  2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
  3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Что нужно для обжима интернет-кабеля

Для правильной и аккуратной установки коннектора на кабель необходимо воспользоваться специальным инструментом.

Специальные обжимные клещи или кримпер

Если делать всё по правилам, нужно воспользоваться специальными фирменными клещами – кримпером. Ими можно отрезать провода, снимать с них изоляцию, выполнять обжим коннектора. Этот инструмент должен быть достаточно массивным, иначе от больших нагрузок он может быстро выйти из строя. Встречные губки должны точно совпадать, иначе коннектор просто будет испорчен. Кримпер должен удобно лежать в руке.

У электриков существует два вида соединения проводов: клемм-пайка и обжимка. Оба способа имеют свои достоинства и недостатки. Обжимка хороша тем, что может выполняться в любых некомфортных для монтёра условиях: под потолком, под столом, в тесном закутке – лишь бы добраться до нужного места на кабеле. В таких условиях паять контакты невозможно. Поэтому мастер выбирает технологию обжима.

ФОТО: cdn.vseinstrumenti.ruКлещи для обжима наконечников – кримпер

Подручные инструменты

Кроме кримпера, потребуется сам кабель, на который нужно установить коннектор. Нужны коннекторы  8Р8С по две штуки.  Для снятия изоляции с провода применяется нож под названием стриппер. Для проверки качества выполнения работы будет использован специальный кабельный тестер. Это устройство может выявить обрыв, замыкание в кабеле или неправильное обжатие. Существуют приборы с расширенной функциональностью, позволяющие измерять скорость в сегменте локальной вычислительной сети (ЛВС), уровень затухания сигнала и т.д.

Специальный нож можно заменить лезвием канцелярского ножа или маникюрными ножницами, но это в крайнем случае.

ФОТО: asutpp.ruСтриппер – универсальный нож для разделки витой пары

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжимки кабеля RJ-45, среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий патч-корд, по характеристикам не отличающийся от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой комплект специальных инструментов, выполнить действия по обжиму коммутационного кабеля намного проще. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами.

Для правильного закрепления коннекторов на кабеле потребуются:

Главными из перечисленных инструментов являются клещи и тестер – это минимальный набор, необходимый для правильной распиновки и обжимки витой пары.

Покупая клещи, нужно проверить их качество и желательно предварительно протестировать инструмент. Некоторые кримперы снабжены лезвиями, с помощью которых можно зачищать жилы.

Пошаговая инструкция по обжимке

Чтобы сделать патч-корд, потребуется приготовить материалы – кабель и коннекторы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие приборы будет соединять готовый шнур.

Список материалов:

  • отрезок витой пары не длиннее 100 м – согласно распиновке Ethernet это максимальная длина стандартов для бытового назначения;
  • для одного кабеля – два коннектора RJ-45 (их маркировка – 8Р8С);
  • набор инструментов – кримпер, стриппер, тестер.

Чаще всего требуется кабель для соединения ПК с сетевым устройством, поэтому вспоминаем схему прямой опрессовки, а для надежности просто кладем ее на видное место, чтобы была перед глазами в момент распределения проводов.

Готовую цветную схему можно найти в интернете и распечатать на листке бумаги – зрительное восприятие способствует запоминанию, и в дальнейшем она уже не потребуется

Не забываем, что типы А и В отличаются только расположением оранжевой и зеленой скруток, можно применят оба варианта.

Пошаговая инструкция:

  • Шаг 1 – Отрезаем кусок кабеля по метражу, без запаса, но достаточной длины кусачками или лезвиями кримпера.
  • Шаг 2 – Отступаем от конца 2-4 см, делаем стриппером круговой надрез на наружной изоляции, а затем аккуратно снимаем ее.
  • Шаг 3 – Проводники скручены попарно, поэтому перед обжимкой раскручиваем все пары, выпрямляем жилы и распределяем из согласно выбранной схеме. Кроме проводников под оболочкой скрывает нейлоновая нить – ее нужно просто отвести назад.
  • Шаг 4 – Подравниваем проводники. Для этого отступаем от края наружной изоляции 1,0-1,3 см и отрезаем провода кусачками строго перпендикулярно оси витой пары. Следим, чтобы разноцветные кончики были одинаковой длины.
  • Шаг 5 – Вставляем проводники в коннектор и продвигаем до упора.
  • Шаг 6 – Производим обжим: вставляем коннектор с проводниками в нужный разъем кримпера (с маркировкой 8Р) и сжимаем ручки клещей. Можно услышать щелчок.
  • Шаг 7 – Проверяем надежность крепления – легко тянем кабель, как бы пытаясь достать проводники из коннектора. При правильной обжимке жилы сидят прочно.
  • Шаг 8 – Тестируем готовый патч-корд на исправность. Вставляем коннекторы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, огоньки будут загораться попарно зеленым светом. Если индикация отсутствует или загорается красный свет – процедуру потребуется повторить.

Рука набивается быстро – после нескольких самостоятельных обжимов. Навык обжима пригодится при переезде в новую квартиру, где сетевые провода прячут в плинтуса или зашивают в стены и подключают к компьютерным розеткам.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по этой ссылке.

Обжим без инструмента

Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:

  • Портом для обжима провода;
  • Встроенным инструментом для зачистки кабеля;
  • Кусачками, позволяющими «откусить» ненужную часть кабеля.

Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.

Обжим с помощью шлицевой отвертки

Как правильно обжать интернет-кабель на 8 жил

Чтобы подготовить витую пару к работе, необходимы:

  • собственно LAN-кабель, длина определяется по потребностям, но не более 55 м для категорий 5…5е;
  • бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
  • коннекторы RJ45 и колпачки (последнее не обязательно, но значительно улучшает качество обжима интернет-кабеля);
  • специальные клещи для обжима, их называют кримпер. Кстати, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
  • LAN-тестер.

Порядок действий

  1. После отмеривания нужной длины провода с краев удаляется изоляция на длину 10…20 мм. Это можно сделать ножом – аккуратно пройтись по окружности, надрезая изоляцию, после чего стянуть обрезанную защиту пинцетом. При наличии в витой паре специальной подрезной нити (она обычно белого цвета) можно потянуть за нее, разрезая защиту вдоль кабеля на нужную длину. После этого отвернутый фрагмент изоляции обрезается. Если в кримпере (обжимных клещах) есть специальное лезвие, зачистку кабеля лучше делать им.

    Вот так должен выглядеть провод после обрезки лишней изоляции и аккуратной подрезки кончиков пар (это необходимо сделать, чтобы удобнее было вставлять жилы в контакты коннектора).

  2. Далее необходимо определить схему обжима. Она может быть прямой (оба конца провода подсоединяются к коннекторам одинаково) или перекрестной (кроссовер, два конца имеют разное положение пар в коннекторе). Прямой тип применяется, если нужно соединить устройство с коммутатором – например, ноутбук или компьютер, принтер, телевизор с роутером или хабом. Кроссовер используется для соединения двух устройств – например, ноутбука со стационарным компьютером.
    Обжим интернет кабеля 8 жил – схема
    Расположение пинов на коннекторе 8-жильного кабеля

    Схема прямого обжима 8-жильного кабеля

    Схема перекрестного обжима 8-жильного кабеля

  3. Развести проводки пар, выровнять их и подрезать при необходимости кончики – все жилы должны иметь одну длину и быть строго параллельны.
  4. Вставить подготовленные жилы в контакты коннектора и обжать их с помощью кримпера.

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Более детально рассмотрено, как обжать 8-жильный кабель RJ45, в обучающем видео.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Какой кабель рекомендуется применять

Внешняя изоляционная оболочка LAN-кабеля скрывает несколько пар проводов, которые спирально свиты. Количество пар может быть разным. Провода имеют цветовую маркировку. Довольно часто специалисты используют в работе кабеля с 4 парами.

Согласно уровню внешней защиты от помех, кабели подразделены на следующие категории:

  • UTP. Бюджетный вариант. Пары проводов закрываются простейшей изоляционно-защитной оболочкой. Экранирование не предусмотрено. Передающие характеристики не содержат недостатков. Главным минусом считается снижение качества передачи сигналов в случае попадания в зону электромагнитных помех. Даже расположенная поблизости проводка 220 вольт становится причиной проблем.
  • FTP. Внешняя оболочка скрывает не только провода, но и сплошной экран из фольги, выполняющий функции защиты от наводок. FTP кабели могут соседствовать с силовой линией. Благодаря экранированию они будут надежно защищены от помех.
  • STP. Данный стандарт обеспечивает максимальную защиту сигналов от внешних помех. Производитель использует экранирование и индивидуально оплетает фольгой каждую витую пару.

Телевизор и роутер можно подключить по прямой схеме

Ошибки, допущенные при обжатии

Чтобы разобраться в том, где допущена ошибка, нужно проверить, где ее источник. Для этого надо попытаться пользоваться другим сетевым кабелем и убедится, что устройство, которое подключается, является исправным. Если в результате проверки было выяснено, что не работает кабель, то при обжатии должны были быть следующие ошибки:

  • Перепутано расположение проводков.
  • Они плохо прижаты к контактам коннектора.

Важно! При наличии ошибок необходимо обжать кабель и установить коннектор еще раз. Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля

После окончания работы нужно провести проверку исправности соединения с сетью

Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля. После окончания работы нужно провести проверку исправности соединения с сетью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
