Особенности двухтрубной разводки контура
Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя.
В небольших частных домах применяются такие типы двухтрубных систем отопления:
Краткие характеристики двухтрубных систем
Тупиковая система — вся трубопроводная сеть представляет собой два плеча (ветви) по одному производится подача, а по другому плечу возврат теплоносителя. Движение воды происходит во встречных направлениях.
Попутная двухтрубная система — обратное плечо служит продолжением подающего плеча (ветви), т. е система закольцована. Такая схема подключения отопления в частном доме пользуется заслуженной популярностью.
Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.
Открытая «самотечная» двухтрубная система
Рассмотрим введенное отопление в частном доме своими руками схема выбрана двухтрубная открытая и установлен открытый бак в верхней точке контура. От высоты подъема бака зависит напор, определяющий скорость движения жидкости в «самотечной» системе. Главное преимущество двухтрубной системы — вода поступает к радиаторам с одинаковой температурой, а четкое разделение трубопроводов на подающий и «обратку» облегчает автоматизацию управления.
Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.
Закрытая двухтрубная система
Монтируется паровое отопление в частном доме схема выбрана закрытой, и ее вид зависит от этажности здания. Если дом одноэтажный, то прокладываются две ветви трубопровода — подающий и «обратка», а уже к ним параллельно подключаются приборы отопления.
А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.
Однотрубная система
Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:
- малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;
- простотой ремонта;
- не нарушает концепцию интерьера в доме (при небольшом количестве труб);
- возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).
Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.
Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.
Существуют ещё недостатки:
- невозможность изготовления «тёплого пола» при горизонтальном контуре;
- требует выполнения сварочных работ и необходимой проверки соединений;
- неравномерность теплоотдачи от батарей, находящихся в разных комнатах.
Как сделать систему отопления с естественной циркуляцией
Плюсы и минусы лучевой системы
Все «за» и «против» лучше всего взвесить перед установкой отопительной системы и заранее определиться, какая система больше всего вам подойдет. Конечно, лучевая система имеет свои особенности, которые тоже нужно учитывать. Начнем с отрицательных моментов.
Минусы лучевой системы
- Данная система имеет, пожалуй, только один минус — это большее число элементов в своей конструкции. В частности — труб. Также в ней применяются и больше фитингов;
- Большое количество элементов в данной системе может повысить затраты на ремонт. Обычная система отопления имеет меньшую сметную стоимость и дешевле в ремонте.
Плюсы лучевой системы
Но всё вышеперечисленное теряет свою значимость на фоне общих достоинств системы отопления лучевого типа. За очень короткий промежуток времени, правильно спроектированная и установленная лучевая система:
- Себя окупит с лихвой. Также в ней ещё имеются масса полезных и удобных возможностей;
- При использовании лучевой системы отопления можно дифференцированно подходить к отоплению в каждой комнате. Такой подход позволяет более эффективно распределить тепло в вашем доме, что влечет за собой очень большую экономию энергоносителей;
- Данная система ещё удобна тем, что при её ремонте можно получить беспрепятственный доступ к трубным соединениям, что ускоряет выявление неполадок и их устранение;
- В традиционной системе отопления спрятать трубы не очень-то и просто. Лучевая система позволяет убрать трубы из виду или в стенах, или под полом. Если данная система смонтирована правильно, то никакие узлы и разводки не будут бросаться в глаза;
- Правильная схема лучевой разводки позволяет эффективно распределять тепло по всей площади вашего жилища.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»
Спросить у специалиста
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
Схемы систем отопления с жидким теплоносителем
До монтажа системы отопления загородного дома создаются схемы, по которым будут выполнятся установка оборудования. В отоплении с жидким теплоносителем существует несколько разных рабочих вариантов.
Однотрубная горизонтальная
Однотрубные разводки целесообразно применять для одноэтажного дома. На фото видно, что подача и отвод жидкости происходит по одному трубопроводу последовательно проходя через каждый отопительный прибор. Такая схема проста в монтаже и экономична, но не может обеспечить одинакового прогрева всех радиаторов.
Однотрубная вертикальная
Принцип работы вертикальной однотрубной схемы схож с горизонтальной, но применяется для двух и более этажей. Такая система может обходится без циркуляционного насоса, но обязательно предполагает установку воздушных клапанов. Ее не рекомендуется применять для помещений больше 40 м2.
Схема «ленинградка»
«Ленинградка» отличается от однотрубной разводки перемычкой под радиаторами, которая называется байпасом. В этой схеме теплоноситель проходит отопительный контур по одному трубопроводу, не теряя энергию в каждом нагревательном приборе. Поэтому температура в самом отдаленном от теплогенератора приборе будет выше, чем в классическом однотрубном варианте.
Двухтрубная система с нижней разводкой
Двухтрубная схема характеризуется двумя трубопроводами, идущими к отопительным элементам. По одному стояку в радиатор поступает теплоноситель, по другому – уходит обратка. При нижней разводке обе трубы проходят под нагревательными приборами.
Двухтрубная система с верхней разводкой
В двухтрубной системе с верхней разводкой подключение радиаторов происходит параллельно. Эта схема всегда вертикальная. Подающий стояк располагается вверху, а обратный проходит по нижнему контуру.
Лучевая система с коллекторами
При лучевом подключении к каждому отопительному прибору проводится и подающий и обратный трубопровод. Такая схема исключает большую теплопотерю при долгом движении жидкости по стоякам, что дает одинаковый прогрев каждого прибора. В лучевых системах необходимо использовать распределительный коллекторный узел, который регулирует подачу и возращение обратки на каждый радиатор.
С принудительной и естественной циркуляцией
Принцип действия каждой отопительной системы заключается в движении теплоносителя от котла к приборам отопления и возращению в виде обратки. Это движение может быть организовано естественным образом либо принудительно.
Естественная циркуляция теплоносителя обеспечивается благодаря разницы в температуре и весе. Горячая жидкость расширяется и приобретает меньшую плотность и вес на выходе. После прохождения радиаторов она охлаждается, увеличивается в весе и выталкивает горячую воду для подачи. Таким образом, появляется давления в подающем трубопроводе и обратном, и обеспечивается движение теплоносителя. В таких системах трубопроводы подачи и обратки устанавливаются с наклоном.
Там, где невозможно обеспечить циркуляцию естественным способом, используется принудительный метод при помощи специального насоса. За счет давления он поддерживает необходимую скорость движения теплоносителя по системе. Прибор можно установить, как на подающем трубопроводе, так и на обратном. Применять циркуляционный насос допускается на любой системе, независимо от выбранной схемы.
По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
 Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
 Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
 Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

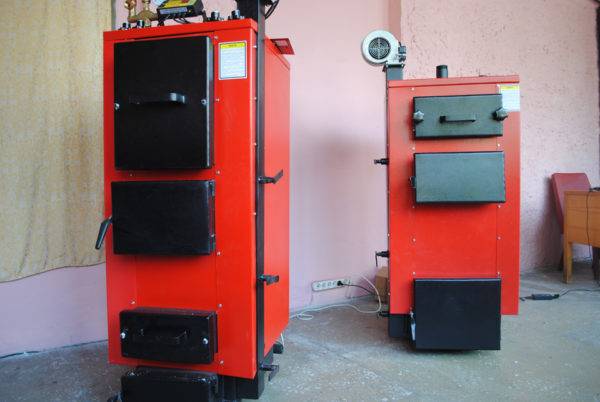

Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

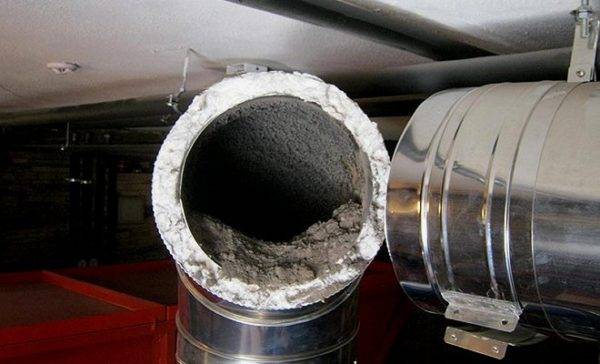

Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Способы подключения радиаторов
При выборе системы отопления с жидким или парообразным теплоносителем основной нагрев помещений производят радиаторы, отдавая тепло через свою поверхность. Для подключения батарей к системе к ним проводят трубы. Схемы подключения радиаторов отопления в частном доме к трубопроводам выбирают исходя из типа разводки и личных предпочтений.
Боковое
При боковом подключении радиаторов подсоединение к системе происходит с одной стороны. Сверху входит горячий теплоноситель, снизу идет обратка. Такой вид часто встречается в многоквартирных домах, где батарея подключена к вертикальному стояку. Радиаторы с таким подключением стоят дешево, но спрятать краны при установке не получится.
Диагональное
Труба с подачи в диагональном соединение входит вверху батареи, а обратка выходит из противоположной нижней части. При таком способе подключения КПД достигает 100%, но рекомендуется устанавливать кран Маевского, чтобы можно было спустить лишний воздух из системы.
Нижнее
Нижнее подключение подразумевает подводку труб внизу радиатора. Для установки используются специальные батареи, снабженные регулировочным клапаном. Такие радиаторы дороже, но позволяют максимально спрятать стояки под полом или в стене.
В каких домах выгоден однотрубный «самотек»?
Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.
В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.
Самотечная однотрубная вертикальная система 2-х этажного дома.
Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.
Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.
«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.
Виды автономных систем отопления частного дома
Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:
- Газовые, работающие на природном или сжиженном газе.
- Электрические.
- Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
- Жидкотопливные.
С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.
Нижняя и верхняя схема разводки
При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.
Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.
Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.
Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака
Двухтрубная система
Это более надежный и продвинутый вариант водяного отопления. Он реализуется при помощи двух труб. Одна труба подает воду в радиатор, вторая – забирает. Использование двух труб делает отопление более качественным – оно становится равномернее, температура в различных комнатах практически не отличается. Данную систему используют в многоэтажных жилых домах, также она отлично подходит и для частного дачного дома.
Двухтрубная система водяного отопления бывает с верхней и нижней разводкой. Первый вариант имеет очень большое преимущество – трубы при желании можно полностью спрятать в полах.
Рисунок 8 – Вариант с утопленными в полу трубами
Система с верхней разводкой реализована хуже. Котел стоит на самом верху дома, оттуда по одной трубе вода спускается в жилые помещений, по второй трубе возвращается обратно в котел. В этом случае трубы нельзя спрятать, они в любом случае будут выступать над стенами. Чтобы замуровать их в стены, нужно прибегнуть к помощи специалистов и потратить при этом большие деньги на работы по переоборудованию системы отопления.
Рисунок 9 – Исправление системы с верхней разводкой
Какую систему отопления выбрать?
Однотрубную схему даже не стоит рассматривать при проживании в современном мегаполисе, где практически не осталось зданий с проблемами энергоносителей. Экономия денег также не должна быть причиной выбора устаревших технологий проектирования систем отопления. Такой вариант подойдет лишь в далеких от города конструкциях, например, на даче (не современной).
Лучшая разводка в доме — это двухтрубная лучевая. Высокая стоимость установки такой системы более чем оправдана. Надежность и поддержание оптимального уровня тепла в помещении превыше всего.
Стоит также отметить, что перед установкой подогрева пола, необходимо провести расчет и сбалансировать уровень притока тепла и его потерь из-за специфики здания. Таким образом, можно выяснить, хватит ли стандартного обогрева или необходимо дополнительно установить радиаторы.
Монтаж системы отопления
Обустройство эффективно работающего автономного отопления – непростая задача. Можно, конечно, обратиться за помощью к специалистам, которые смонтируют трубную разводку, подключат к ней радиаторы и установят обогревательный котел. Однако монтаж отопления своими руками доступен домашним мастерам.
Пошаговая инструкция устройства отопления, как правильно сделать монтаж:
- Установка нагревательного котла. Для него выбирается наиболее удобное место, упрощающее прокладку трубопровода и подключения к источнику топлива.
- Монтаж радиаторов отопления. Обычно батареи устанавливают под оконными проемами, что положительно влияет на воздухообмен в помещении. Расстояние от подоконника до радиатора составляет 100 мм, от пола – 60 мм.
- Устройство трубной разводки. Трубы с фитингами прокладывают закрытым (в конструкции пола) или открытым способом, поверх финишного напольного покрытия.
Трубы подключаются к радиаторам отопления, устанавливается запорная арматура, монтируются расширительные баки, циркуляционный насос, автоматические приборы безопасности и другое оборудование.
Водяное
Водяное отопление – это замкнутая система, применяется как в квартире, так и в частном доме. В роли теплоносителя используется вода или антифриз. Вода перемещается от источника излучения тепла к радиаторам. Температура может регулироваться термостатом автоматически или кранами вручную.
Данный вид отопления очень популярен из-за доступности теплоносителя, его можно установить самостоятельно. Это относительно недорогой вид обогрева помещения.
Недостатком является промерзание системы в случае длительного отключения. Также существуют особые требования к теплоносителю. Вода должна быть без примесей и с минимальным количеством солей. Для нагревания теплоносителя используются разные котлы: на жидком и твердом топливе, электричестве или газе.
Водяные системы отопления
Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:
- Классические чугунные;
- Стальные;
- Алюминиевые.
Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.
Система водяная «Теплый пол»
Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.
Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.
В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.
Плинтусные системы отопления
Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.
Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.
Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.
Системы с естественной циркуляцией теплоносителя
Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.
Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.
Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.
Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).
Системы с принудительной циркуляцией теплоносителя
Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.
Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.
Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.
Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.
