Что называют «обвязкой»?
На сегодняшний день в большинстве частных домов применяется классическая схема обвязки котла отопления. Согласно ей основной контур, в задачу которого входит теплоснабжение всех помещений через радиаторы, дополняется техническим или малым контуром, выполняющим следующие функции:
- Осуществляет предварительный разогрев теплоносителя перед его подачей в основной контур (в техническом контуре сделать это проще из-за небольшого объема).
- Позволяет регулировать режим работы котла и добиваться оптимальной разницы температур на входе и выходе.
- Предотвращает перегрев котла и других элементов в случае непредвиденных ситуаций.
Именно эта, сервисная, часть отопительной системы и называется обвязкой.
Модели электрокотлов
Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.
Тэновый электрический котел
Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.
Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.
Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.
Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость
Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость
Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности
Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.
Электродный электрический котел
Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).
Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.
Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.
Электрический котел индукционный
Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.
Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.
Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:
- одноконтурные (предназначены только для отопления всего дома);
- двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).
Также нужно выделить:
- настенные котлы;
- напольные котлы (производятся модели большой мощности).
Достоинства и недостатки отопления с теплоаккумулятором
Плюсами таких систем являются:
- Снижение затрат на энергоносители.
- Увеличение КПД отопительной системы.
- Отсутствие перегрева.
- Снижение количества (периодичности) загрузки твердого топлива в котел.
- Тонкая настройка температурного режима в помещениях.
- Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).
При всех достоинствах отопительное оборудование такого типа имеет и недостатки:
- Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
- Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
- Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
- Сохраняется необходимость топливного склада в непосредственной близости от котельной.
- Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.
Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.
Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков
Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.
Различают четыре основных типа систем:
Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.
С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей
Это может быть важно если они имеют различные химические составы
Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.
С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.
С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).
С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.
Применение различных типов систем
Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.
Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).
Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.
Целесообразность применения автоматического и ручного переключения между двумя котлами
Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:
- Газ + Электро
- Дрова + Электро
- Сжижений газ + Электро
- Соляровый + Электро
- Пеллетный (гранульный) + Электро
Пеллетный и электрический котел
Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.
Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.
Котлы на диз. топливе и электричестве
Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.
Сочетание электрического котла и дровянного
Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.
Открытая система с принудительной циркуляцией
Открытая система с насосом.
Элементы
Разгонный коллектор в этом случае по понятным причинам не нужен. Его функции выполняет циркуляционный насос.
При выборе насоса стоит обратить внимание на его производительность. Она подбирается в зависимости от тепловой нагрузки на контур (читай — от мощности котла) по следующей таблице:
| Тепловая нагрузка, КВт | Производительность, м3/час при скорости потока 0,6 м/с |
| 6 | 0,25 |
| 8 | 0,35 |
| 16 | 0,7 |
| 24 | 1 |
| 40 | 1,6 |
Параметры некоторых циркуляционных насосов.
Схема
Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.
Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:
- Насос врезается не в разрыв розлива, а параллельно его участку;
- Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).
Врезка насоса в розлив гравитационной системы.
При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.
Где установить газовый котел
Место подбирается в зависимости от вида оборудования, существуют как настенные, так и напольные варианты исполнения. Первый тип агрегата зачатую имеет турбированные вентиляторы, которые отвечают за отвод вредных для человека продуктов сгорания.
Поскольку топливо перерабатывается интенсивно, то отработанные газы не отличаются высокими температурами. При монтаже дымохода в стену делают небольшой уклон, чтобы конденсат стекал наружу, а не внутрь. Используя коаксиальную трубу, можно реализовывать только схему обвязки газового котла для отопления закрытого типа.
Напольные конструкции предполагают монтаж вертикального дымохода, поэтому место для установки подбирается с учетом этого нюанса.
Часть конструкции, которая контактирует с улицей необходимо утеплить, чтобы снизить возможность возникновения конденсата. Твердотопливные агрегаты потребуют соблюдения строгих мер безопасности, их устанавливают на жесткую поверхность, которую предварительно застилают негорючими материалами, отлично подойдут такие составляющие как:
- Лист металла.
- Керамическая плитка.
Можно использовать как закрытый, так и открытый тип подключения, напольные аппараты с ручной загрузкой продуктивно работают независимо от выбора варианта исполнения, можно реализовать однотрубную и двухтрубную магистраль.
Зачем обвязывать котёл?

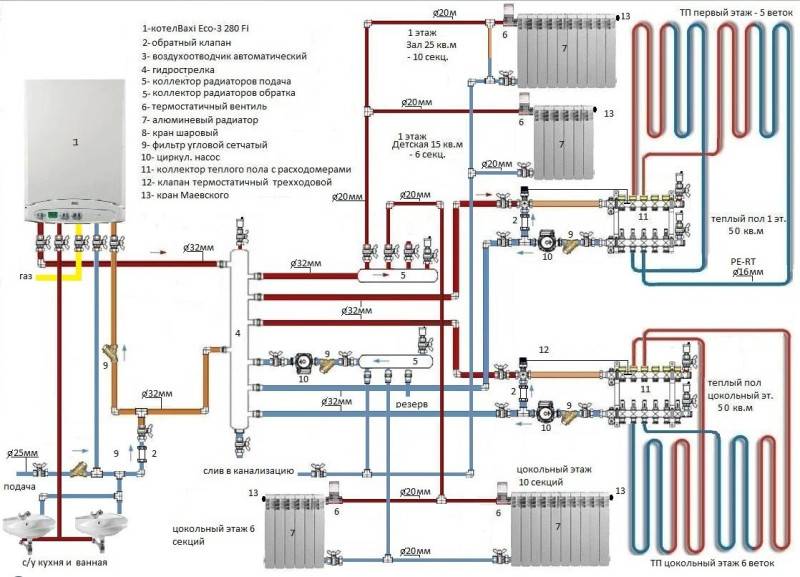

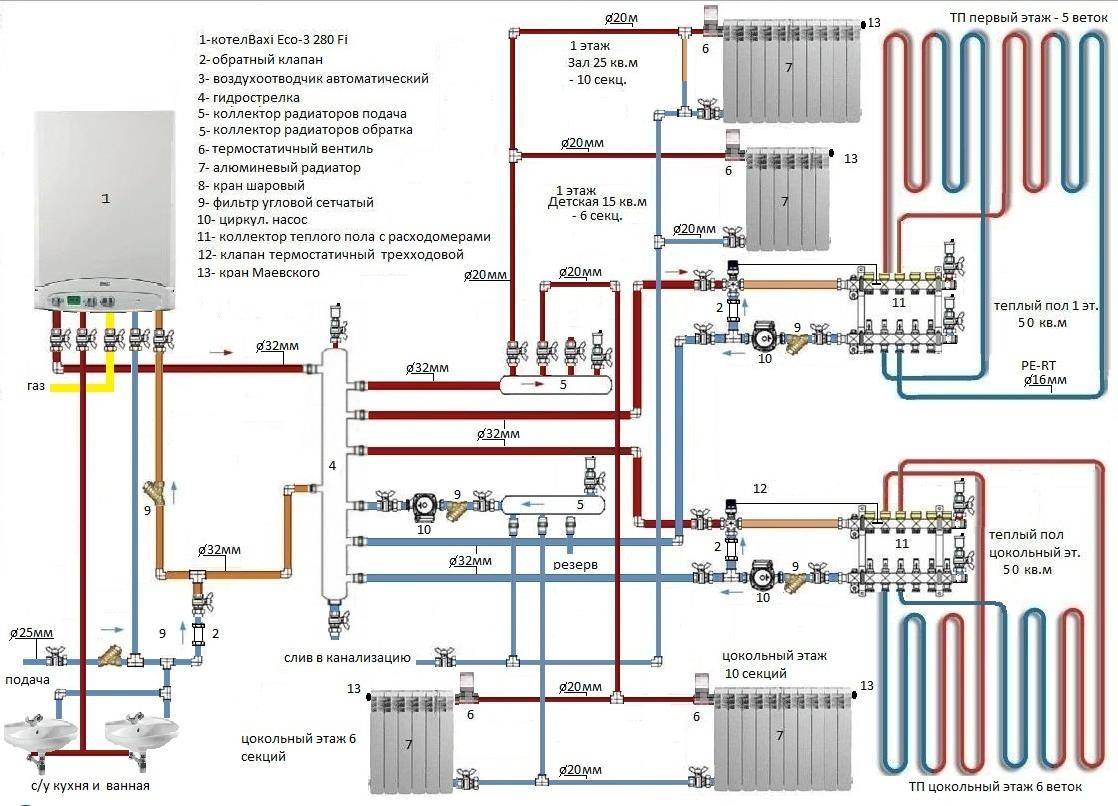

Схема обвязки котла Baxi Eco для двухэтажного дома
Обвязку котла проводят для того, чтобы отопительное оборудование не перегревалось, увеличивался срок эксплуатации системы.
Только выполнив эту работу, можно быть уверенным в надёжности и безопасности всей отопительной конструкции.
Кроме того при помощи обвязки тепловая энергия распределяется в помещении равномерно, быстрее достигается наиболее оптимальная температура в доме.
Выполнив эту процедуру своими руками, хозяин может хорошо сэкономить денежные средства не только на оплате этой работы мастеру, но и на покупке автоматики, которая регулирует и контролирует работу отопительного оборудования, а стоит она совсем не дёшево. Если обвязка проведена правильно, то автоматика совсем не понадобится.
Так что, твёрдотопливный котёл, оборудованный по всем правилам, вполне может заменить газовое отопление, стоящее гораздо дороже, и даже работать более эффективно. Стоит только подумать о подходящей системе отопления, прочитать необходимую литературу и самому выполнить все работы.
Схемы отопления
Начну с небольшого лирического отступления.
Системы отопления с водой в качестве теплоносителя делятся на:
- Открытые и закрытые;
- С принудительной циркуляцией и гравитационные.
Что означает такое деление?
Открытая и закрытая
В верхней точке открытого контура монтируется открытый расширительный бак.
Открытый расширительный бачок.
Он совмещает три функции:
- Позволяет долить воду, компенсировав ее утечку и испарение;
- Вмещает избыток воды при ее расширении, сопутствующем нагреву;
- Служит для отвода воздушных пробок.
Закрытая система не сообщается с атмосферой и работает с избыточным давлением. Ее основная проблема — в том, что при нагреве теплоноситель увеличивается в объеме и вполне может разорвать трубы и отопительные приборы.
Разрыв полипропиленовой трубы на отоплении.
Гравитационная и принудительная
Работу отопительной системы с принудительной циркуляцией обеспечивает циркуляционный насос — маломощный прибор с винтовой или центробежной крыльчаткой, сидящей на валу электромотора. Он обеспечивает достаточно высокую скорость потока в трубах и, соответственно, быстрый и равномерный нагрев отопительных приборов.
Циркуляционный насос.
Ахиллесова пята принудительной циркуляции — энергозависимость насоса. В условиях кратковременных отключений ситуацию может спасти источник бесперебойного питания, но при длительном отсутствии электричества отопление перестанет выполнять свои функции.
Этого недостатка лишена система с естественной циркуляцией, которую обеспечивает разница в плотности холодной и горячей воды.
Принцип ее работы предельно прост:
- Нагретая в теплообменнике отопительного котла (как правило, твердотопливного) вода вытесняется через разгонный коллектор в верхнюю часть контура более холодными массами теплоносителя;
- Оттуда она самотеком движется по контуру, постепенно отдавая тепло через радиаторы;
- Остывшая вода возвращается в теплообменник, и после ее нагрева цикл повторяется.
Принцип работы гравитационной системы.
Знакомство с теорией завершено. Перейдем к практике.
2 Основные виды котлов
Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:
- электрическое;
- твердотопливное;
- жидкотопливное;
- газовое.
К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.
Виды систем водяного отопления
По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:
- Схема с естественной (гравитационной) циркуляцией, открытая система;
- Схема с принудительной циркуляцией, система закрытого типа.
В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.
Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.
Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.
Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.
Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.
В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.
Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.
Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).
Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:
- Расширительный бак мембранного типа (экспанзомат);
- Циркуляционный насос;
- Группа безопасности котла.
Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.
Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).
В состав группы безопасности входят следующие устройства:
- Корпус;
- Термоманометр;
- Предохранительный сбросной клапан;
- Ручной или автоматический воздухоотводчик.
Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.
Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.
Напольные газовые котлы с пьезорозжигом
Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.
В ее состав входит:
- Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м3/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м3/ч.
- Мембранная расширительная емкость.
- Предохранительный клапан.
- Автоматический воздушник.
- Манометр.
При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).
Порядок работ
В общих чертах последовательность действий при обвязке с коллектором выглядит так:
Установка котла на бетонный фундамент высотой 10 см (с подкладкой листа из стали или асбеста) и подключение его к дымоходу.
Монтаж центрального коллектора
Здесь важно не перепутать патрубки подачи и обратки, которые промаркированы на коллекторе специальным образом.
На патрубке подачи необходимо установить смесительный клапан.
На входе в котел (со стороны обратки) устанавливается циркуляционный насос.
Подключение манометра и термометра.
Монтаж трубопроводов и радиаторов.. К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер)
К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер).
Что купить и для чего
Элементы схемы обвязки котла отопления в максимальной комплектации включают:
- Расширительный бак.
- Насос.
- 8 кранов (по два на насос, подачу, обратку, и по одному на подвод холодной воды и на штуцер вывода горячей воды).
- Фитинги (гайки-американки, муфты, углы, тройники).
- Фильтры механические (2 шт) и умягчитель (1 на вводе в котел холодной воды).
- Газовый кран и редуктор (для газового котла).
- Клапан-сбросник (воздухоотводчик).
- Отдельный электрический ввод с автоматом отключения питания (для любых котлов, в которых присутствует электрическая часть, а также для насосов).
- Измерительные приборы.
- Переходник с дымохода котла на домовой дымоход (кроме газовых турбированных – у них дымоход идет в комплекте).
- В отдельных случаях могут устанавливаться нагнетающие вентиляторы и дымососы, если это требуется проектом.
В зависимости от котла и выбранной схемы системы отопления, некоторые элементы могут не применяться.
Обвязка котла с максимальным упрощением
Отдельно стоит сказать о выборе материала труб. Пластиковые трубы – удобны в монтаже и используются повсеместно. Но иногда условиями проекта требуется применять стальные трубы. Сегодня это связано, в большинстве случаев с требованием норм пожарной безопасности или выполнением технических требований для обеспечения бесперебойной работы отопления. Если они есть, то надо уточнять, где и какие трубы вы можете применить согласно проекта. Например, часть схемы в котельной можно выполнить из металла в самой котельной, а в жилых/офисных помещениях перейти на пластик. Либо всю обвязку делать металлической, если это отопление цеха, мастерской и того требует проект.
Способ обвязки котла
Порядок работ:
- Установка котла.
- Сантехнические работы по включению котла в систему отопления состоят из: присоединения подачи и обратки с установкой фильтра на последней, установки фильтра и умягчителя на ввод холодной воды (для заправки системы отопления), установка крана горячей воды.
- Монтаж и проверка работы насоса.
- Подключение источника топлива (газ, электричество)
- Монтаж воздушного клапана.
- Монтаж расширительного бака.
- Монтаж приборов контроля (манометры, термометры, термопары, пирометры)
- Моделирование ситуаций на срабатывание систем аварийного отключения.
- Полная проверка работы системы отопления со смонтированной обвязкой котла.
- Приемка работ.
Простая обвязка твердотопливного котла
Что подразумевается под обвязкой котла?
Все конструктивные части, располагающиеся между основными приборами отопительной системы и котлом, являются обвязкой. Многими она игнорируется, но это неправильно, так как только при правильной её организации можно решить основные задачи качественно обогрева жилья:
- правильная обвязка не допустит превышения максимально допустимых значений давления в системе отопления;
- из системы будет автоматически удаляться воздух, который сопутствует образованию пробок;
- на трубах и радиаторах не будет появляться окалина, шлак и прочий мусор, циркулирующий, совместно с теплоносителями;
- будет происходить компенсация избыточного теплового расширения;
- появляется возможность подключения нескольких контуров;
- можно выполнять подключения бойлеров для накапливания горячей воды с целью экономии тепловой энергии.
Обвязка котла отопления предназначена для обеспечения производительности, надёжности и безопасности отопительной системы в комплексе. Особого внимания заслуживают твердотопливные котлы без предустановленной системы автоматики. Только правильно проложенные трубы в такой отопительной системе способны обеспечить максимальную эффективность наравне с современным газовым устройством.
Гравитационная открытая система
Открытая гравитационная система отопления.
Элементы
В гравитационной открытой системе обвязка пеллетного котла отопления или другого твердотопливного источника тепла включает:
- Разгонный коллектор. В сущности, это всего лишь короткий вертикальный участок розлива сразу после котла;
- Открытый расширительный бак. Как правило, его объем берется примерно равным 10% объема теплоносителя в контуре.
Кроме того, на входе и на выходе из котла ставятся отсекающие краны. Они позволяют отключить теплообменник для ремонта или обслуживания, не сбрасывая весь объем теплоносителя.
Отсекающие краны на входе и выходе электрокотла.
Схема
Она предельно проста: расширительный бачок монтируется в верхней точке розлива после разгонного коллектора. Опционально он снабжается краном для заполнения контура водой. В нижней точке системы устанавливается кран для полного слива теплоносителя: он будет полезен, если в холода дом остается без отопления.
Котел устанавливается в нижней точке контура (обычно в подвале или приямке). Перепад высоты между его теплообменником и радиаторами, собственно, и обеспечивает стабильную циркуляцию: благодаря этому перепаду остывшая вода продолжает движение самотеком.
Гидравлический напор в системе равен высоте Н.
Что включает обвязка
Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:
- Трубы, разделенные на два контура подающей и обратной линии.
- Запорные вентили, арматура.
- Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
- Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
- Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
- Манометр — прибор для измерения и контроля давления.
- Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
- Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
- Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).
Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.
