Тепловое удлинение для полипропиленовых труб
На протяжении длинного трубопровода создаются компенсаторы, обеспечивающие безопасное тепловое удлинение. Они могут иметь различные конструкции:
- г-образный;
- п-образный;
- петля;
- змейка;
нормативный коэффициент линейного расширения95−100°С.около 80°.для свободного удлинения или укорочения
Выбирая диаметр труб для создания системы, следует учитывать, что внутренняя поверхность полипропиленовых изделий абсолютно гладкая, не создает дополнительного сопротивления. Поэтому трубы из этого материала могут иметь меньший диаметр, нежели стальные, что позволяет сэкономить расходы на создание системы.
Фитинги ПП водопроводных систем
С английского языка фитинг дословно переводится, как монтировать или прилаживать. Этот соединительный элемент является обязательным компонентом полипропиленового трубопровода.
Фитинги водопроводные
Разновидности
Производители выпускают фитинги в виде уголка 90º или 120º. Элементы изготавливаются в форме тройников, крестовин и других фигур. Производятся детали с резьбовыми вставками. Такие фитинги предназначены для подключения арматуры и других трубопроводных элементов.
Выпускаются еще специальные обводные детали. Они позволяют обойти препятствия, трубы по линии прокладки магистрали. Для стыковки прямолинейных участков используются муфты.
Такая же деталь применяется для соединения труб разного диаметра. Благодаря разнообразию соединительных элементов всегда удается проложить водопровод необходимой конфигурации.
Типы соединения
Монтаж полипропиленовых водопроводных магистралей выполняется при использовании различных фитингов. Один из их типов соединяется с помощью пайки, а другой — резьбовым методом. Второй вид элементов тоже позволяет получить надежное соединение механическим способом без использования пайки.
На практике применяется также метод склеивания полимерных трубопроводных деталей. Он реализуется при использовании специального клеящего вещества.
Этот способ нередко используют в домашних условиях при изготовлении полипропиленового распределительного коллектора для холодной воды. Для этого подготавливают тройники и выполняют следующие действия:
- труба нарезается на элементы небольшой длины;
- с торцов удаляются заусенцы;
- обезжириваются соединяемые места;
- на поверхности отрезков трубы наносится клеящий состав;
- прямолинейные участки вставляются до упора в фитинги.
Обычно клей высыхает через 25 минут. Такой коллектор остается установить в общую систему для равномерного распределения воды.
О цифровых и буквенных символах в маркировке
На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.
Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.
Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.
Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.
Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
- Al – алюминий.
- PEX – обозначение сшитого полиэтилена.
- PP-RP. Это полипропилен, поддерживающий высокое давление.
- PP – Обычные разновидности полипропиленового материала.
- HI – огнестойкая продукция.
- TI – термоизолированный вариант.
- M – обозначение многослойности.
- S – значок для однослойных структур.
Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:
- Наличия или отсутствия сертификатов.
- Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
- Изготовителей.
- Толщины стенок и сечения.
Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.
Номинальное давление
Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.
PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.
PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.
PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.
PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.
Класс эксплуатации
При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.
- 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
- 2 класс – ГВС при 70 °С.
- 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
- 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
- 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
- ХВ – холодное водоснабжение.
Размеры
Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.
Преимущества и недостатки ПП
Среди плюсов труб выделяют:
- Бесшумность.
- Устойчивость к большим нагрузкам и механическим ударам.
- Минимальный вес.
- Коррозийная стойкость.
- Большой срок службы.
- Невысокая стоимость.
- Устойчивость стенок к появлению налета.
Однако, кроме плюсов, у труб есть и отрицательные стороны, они представлены следующими пунктами:
- Материал не может похвастаться гибкостью, что доставляет некоторые неудобства при монтаже.
- Под воздействием высоких температур труба подвергается относительному удлинению.
- Для проведения работ нужно использовать специальный инструмент.
Создавая полипропиленовый водопровод, следует руководствоваться рекомендациями экспертов, чтобы исключить перечисленные недостатки.

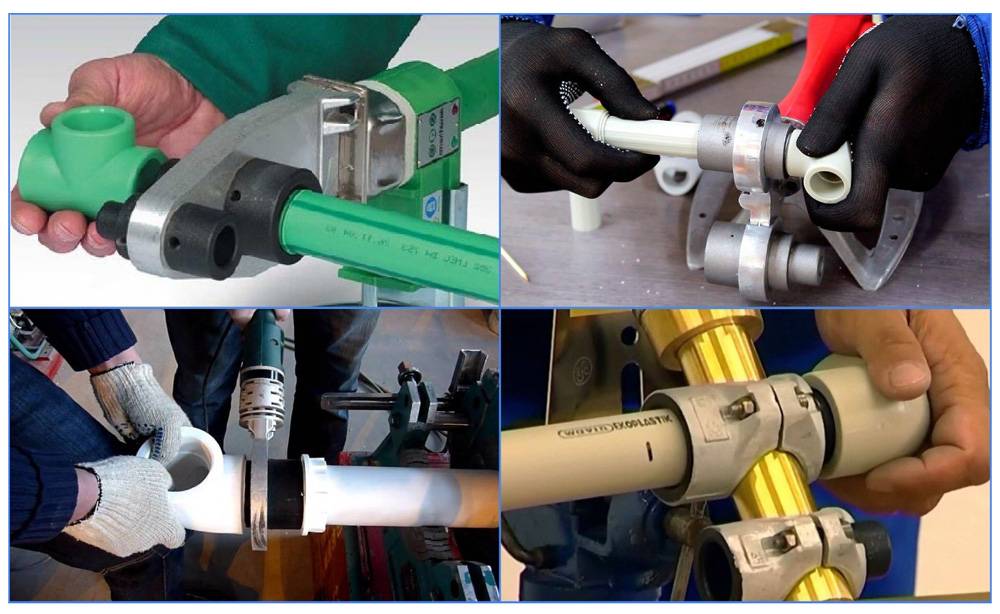

Сложность сваривания: как правильно работать с инструментом во время пайки ПП-труб
Если пока нет опыта выполнения сварки полимерных коммуникаций, следует провести тренировочную пайку. Для этого нужно выбрать подходящее место. Участок должен быть просторным, поверхность – ровной. Можно работать на столе или полу
В обоих случаях следует проявить осторожность, т. к
есть риск испортить покрытие горячим пальником. Необходимо принять удобную позу. Любые задержки приведут к снижению качества шовного соединения, появлению дефектов, которые могут стать причиной сокращения периода службы трубопровода. Другие последствия промедлений во время сварки ПП-изделий:
- быстрое остывание, т. к. стыковка труб не может быть выполнена своевременно;
- отклонение от осевой линии, что приведет к проблемам в процессе эксплуатации трубопровода;
- нарушение правил стыковки: если коммуникации соединяются муфтовым методом, возможно недостаточное заглубление изделия в фитинг или, наоборот, слишком сильное, что помешает стыковке второй части трубы.

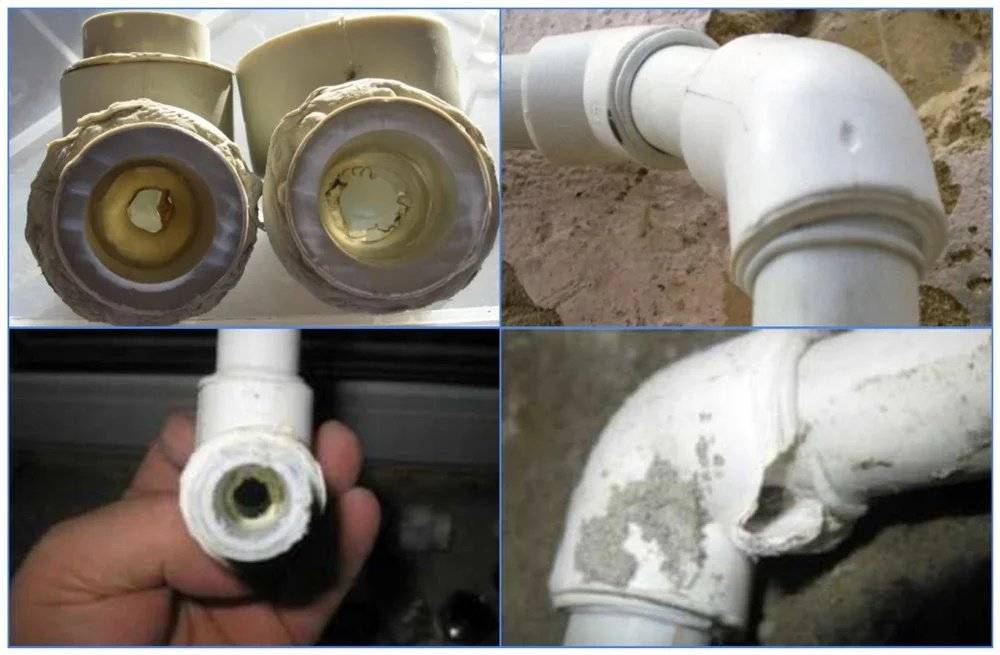

Некачественная пайка полипропиленовых труб
При нагреве коммуникаций, соединительных элементов важна синхронность действий. Это позволит одновременно нагревать и сразу соединять части трубопровода. Задержка тоже возможна, однако от уровня профессионализма мастера зависит, возникнут ли дефекты: наплывы, смешение шовного соединения. В дальнейшем на таких участках могут появиться трещины.
Некоторые нюансы
Рассмотрим важные правила монтажа отопления из полипропиленовых труб и аспекты сопутствующих работ
При самостоятельной установке отопления необходимо принимать во внимание важное свойство полипропилена — большое значение показателя теплового расширения. Материал при нагревании от 90 до 100 градусов может удлиняться на 12-15 сантиметров на каждые 10 погонных метров, а потому чтобы избежать деформации трубопровода, при установке необходимо предусмотреть петли и компенсаторы
Трубы с армированием отличаются меньшим коэффициентом теплового расширения и предпочтительны для того, чтобы сделать отопление из полипропилена своими руками. На рынке представлены трубы с внешним и внутренним армированием. Трубы с внешним армированием имеют более демократичную стоимость, а само армирование не влияет на прочность трубы. Главное назначение внешнего армирования — компенсация большого значения коэффициент теплового расширения. При самостоятельном монтаже системы отопления нужно предельно аккуратно работать с трубами, чтобы не повредить внешний армирующий слой.
Важно учесть, что варианты с внутренним армированием более просты для использования начинающим мастерам, так как повреждение армирующего слоя практически исключено. Кроме того, они не нуждаются в зачистке, хотя на такие трубы отопления полипропиленовые цена выше минимальной
Вообще важность зачистки армированных труб напрямую зависит от армирующего материала. К примеру, если труба армированная стекловолокном зачистка не требуется.
Если рассмотреть вопросы «на чём не целесообразно экономить?» и «стоит ли купить полипропиленовые трубы для отопления цена которых не самая низкая?», ответом на них будет известность производителя. Дорогостоящие полипропиленовые трубы производства Германии или Польши — это рациональный выбор, который обязательно окупится долгим сроком службы всей системы отопления.
Еще одна сложность, с которой сталкиваются начинающие мастера — правильный выбор маркировки труб. В системах отопления используются трубы с минимальным линейным расширением, благодаря чему прямолинейные участки системы отопления не будут изгибаться после нагрева. Труба с маркировкой ПН 10, ПН 20, ПН 16 используется исключительно в системах холодного водоснабжения, но никак не отопления. Да, на трубы из полипропилена для отопления цена немного выше, чем для подачи холодной воды, но и свойства таких труб несколько иные.
С первого взгляда, достаточно много есть сложностей для новичков, которые никогда не сталкивались с монтажом полипропиленовых труб. Но с другой, если грамотно подойти к делу с самого начала (т.е. с момента формирования проекта), сложностей в ходе работы возникнуть не должно.
Особенности армированных труб
Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.
Что необходимо для самостоятельного монтажа водопровода?
- Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
- Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
- Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
- Подготовить все инструменты.
Для работы понадобятся следующие инструменты:
- ножницы для резки труб или ножовка по металлу,
- паяльник для полипропилена с набором насадок,
- зачистка (шейвер) для армированных фольгой труб,
- острый нож,
- рулетка и карандаш,
- термозащитные перчатки (прилагаются к паяльнику).
Подготовка к монтажу ПП труб
Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов
Все работы выполняются в несколько этапов.
Этап 1 составление проекта
Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:
- Проточная.
- Монтаж с нерегулируемым байпасом.
- Монтаж с вентилями.
- С трехходовым клапаном.
Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:
- Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
- Тройниковая (считается традиционным решением).
От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.
Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.
Этап 2 подготовка инструментов
Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:
- Сварочного оборудования или паяльника для работы с полипропиленом.
- Ножниц для нарезки труб.
- Шейвера для удаления покрытия из алюминия.
- Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
- Деталей для прогревания элементов спайки.
| Фотография инструмента | Название |
|---|---|
| сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм. | |
| Труборез – идеальное устройство для отсечения полипропилена. | |
| Шейвер – предназначен для удаления слоя армировки. | |
| Торцеватель нужен для качественной стыковки трубы | |
| Маркер для разметки труб. | |
| При помощи строительного уровня и карандаша нарисуйте на стене направление труб | |
| Рулетка – один из главных инструментов в стройке. | |
| Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков. |
Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.
Этап 3 выбор полипропиленовых фитингов
Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:
- Переходники.
- Отводы ниппельного типа.
- Соединяющие муфты.
- Тройники.
- Заглушки.
- Крестовины.
- Шаровые краны.
- Хомуты.
Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.
Этап 4 выбор схемы соединения
Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.
1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.
Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.
Инструменты
Укладка любых труб может производиться только при помощи специального оборудования. Используя подручные средства правильно установить водопроводную систему практически невозможно. Для того чтобы монтировать водопроводы или коммуникации для отопления из полипропилена, Вам понадобится:
- Аппарат для сварки пластика. Это может быть пистолет или электромуфта, которая используется для нагревания установочных насадок;
- Ножницы для трубы и шейвер для армированных коммуникаций;
- Набор насадок для коммуникаций. Их следует подбирать согласно размеру и сечению трубопровода, а также исходя из потребностей;
- Переходники и дополнительные элементы (хомуты, прокладки, тройники, колени и т. д.);
- Устройство для снятия фаски;
- Уровень, перфоратор для создания отверстий в стенах, наждачная бумага.
Несмотря на легкость этого процесса, монтаж водопровода из полипропиленовых труб выполняется только при помощи специальных паяльников для пластика. Их можно купить в строительных или сантехнических магазинах. Оборудование бывает следующих видов:
- Бытовой ручной паяльник;
- Профессиональный пистолет;
- Электромуфта.
Ручной паяльник отличается своим небольшим размером и простотой в использовании. Его можно применять для установки небольших отдельных элементов водостока и ремонта трубы, у которой нарушилась герметизация. Главным достоинством является низкая цена, а также возможность производить монтаж полипропиленовых и пластиковых труб в труднодоступных местах.
Но профессиональные сантехники предпочитают использовать специальные инверторы для пластика. Они идеально подойдут для любого соединения, могут применяться для установки всего водостока или отдельных его частей. Особенностью является возможность перенастройки и сварки пластмассы любого типа (резины, полиэтилена, полипропилена и т. д).

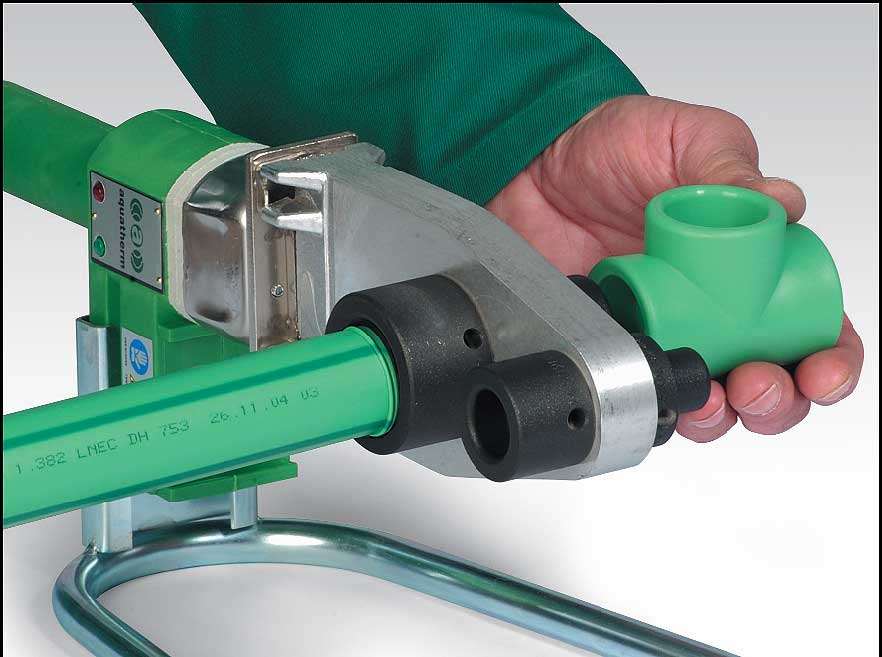

Фото — аппарат для сварки
Электомуфтовая сварка может применяться как монтаж полипропиленовых труб для водоснабжения в стену или на открытых участках. Технология подразумевает использование фитингов, которые соответствуют диаметру коммуникаций. Насадки разогреваются и в них вставляется (либо надевается сверху – это зависит от потребностей) полипропиленовая труба. Они очень удобны в использовании, могут применяться как для небольших сечений, так и для довольно широких уличных канализационных стоков.
Фото — сварочный инвертор для полипропилена
Необходимые вспомогательные элементы системы
При выполнении монтажных работ требуются не только полипропиленовые трубы для водопровода. Также могут понадобиться муфты, уголки, отводы, тройники, заглушки, крестовины, клипсы и хомуты. Предварительно созданная схема трубопровода поможет приобрести требуемое количество элементов
При выборе важно учитывать их размеры, диаметры и другие характеристики. Лучше подбирать фитинги одного производителя, того же, что и ПП труба
Трубы и фитинги для них должны быть одинакового диаметра
Муфты используются для соединения ровных отрезков труб либо при переходе на изделия другого диаметра. С помощью уголков можно организовать обход препятствий и установку трубопровода под необходимым наклоном. В точках перекрестного соединения элементов системы применяются крестовины.
Надежное крепление ПП труб к стене производится клипсами, фиксация стояка – металлическими хомутами с прокладками из резины. Их соединенные концы укрепляются болтами с гайками для увеличения жесткости. Клипсы могут использоваться как на прямых участках, так и в угловых соединениях. Если трубопроводы расположены друг над другом, то для их фиксации существуют двойные клипсы.
Монтаж

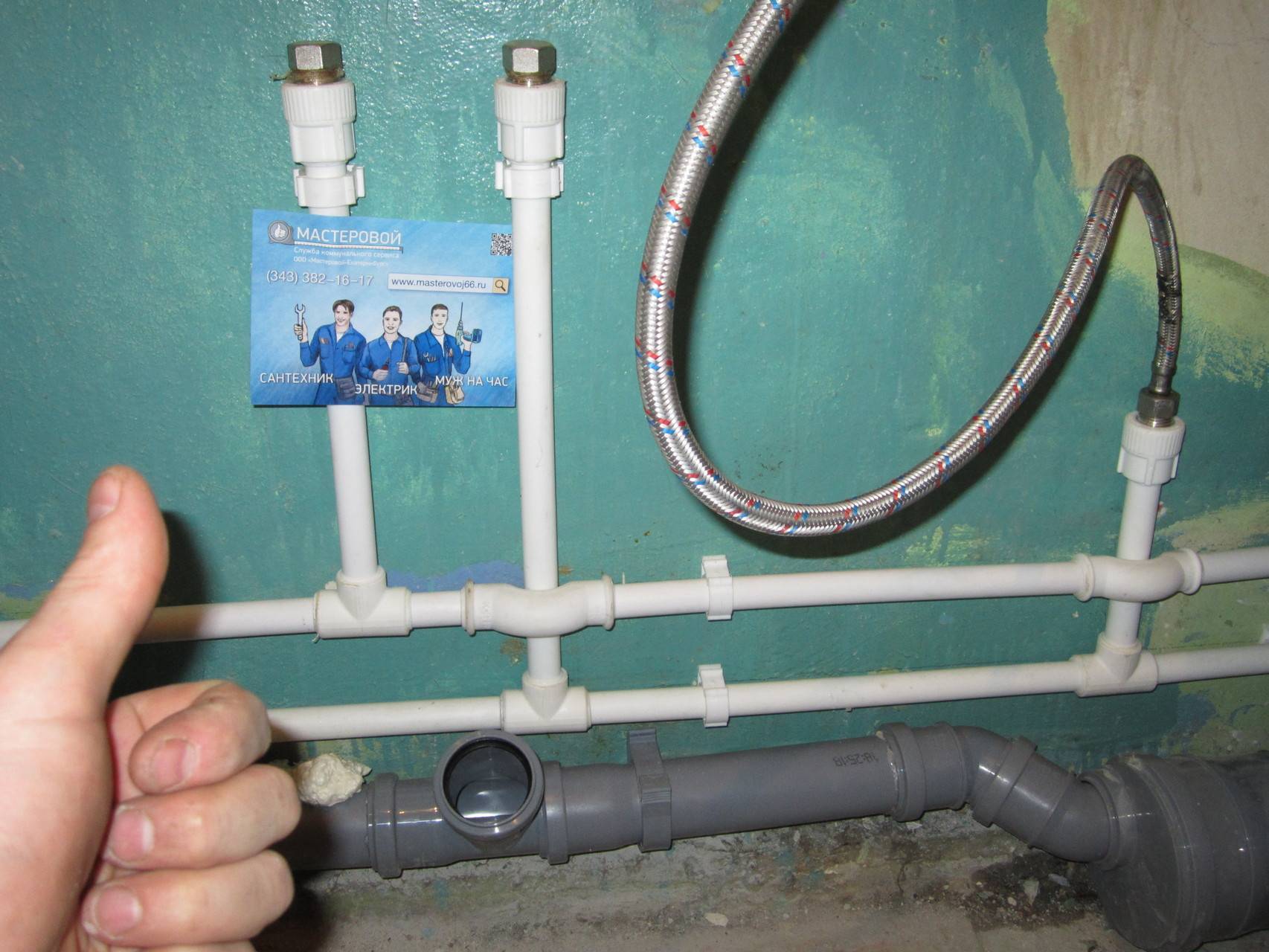

Монтаж систем водоснабжения из труб полипропилена выполняется на фитингах под муфтовую сварку.
Узнать больше о том, как выполняется монтаж водоснабжения из полипропиленовых труб, вам поможет видео в этой статье.
Инструмент
Для монтажа полипропилена своими руками вам понадобятся:
| Изображение | Описание |

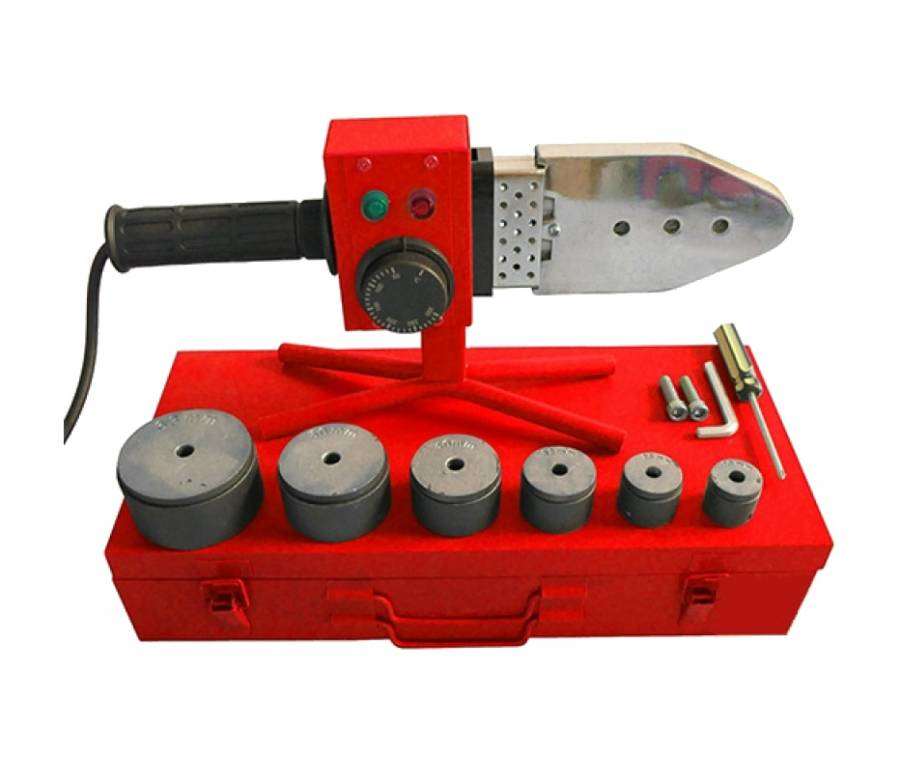

Паяльник с терморегулятором | Паяльник с комплектом насадок под наиболее популярные размеры труб (обычно 16-32 или 16-40 мм). При наличии терморегулятора последний должен позволять выставить температуру в 260°С. |
Ножницы для пластиковых труб | Ножницы для резки труб. В общем-то, полипропилен легко режется обычной ножовкой по металлу, но ножницы дают идеально ровный срез, в точности перпендикулярный продольной оси трубопровода. |

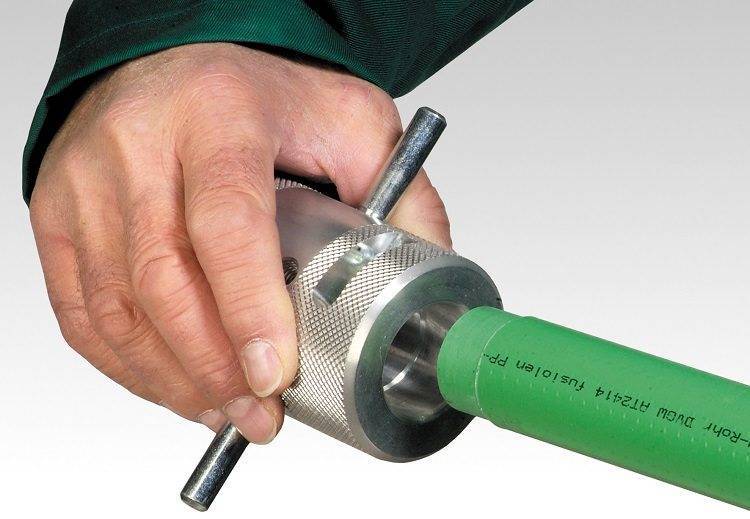

Зачистки для армированного алюминием полипропилена | При использовании армированных алюминием труб — шейвер (зачистку с наружными ножами) или торцеватель (зачистку, ножи которой выбирают армирование через торец трубы). Первый инструмент применяется для внешнего армирования, второй — для армирующего слоя, расположенного в середине толщины стенки. |
Пара слов о том, зачем нужна зачистка.
При длительном контакте с водой алюминиевая фольга может разрушаться. Для трубы этот процесс будет означать расслоение стенок с катастрофическим падением прочности трубопровода.
Однако стоит убрать армирующий слой из области сварного соединения, сварить фитинг непосредственно с внутренней оболочкой трубы — и про проблему можно забыть.
Расслоение трубопровода на фитинговом соединении
Технология
- Паяльник с насадкой нужного размера включается в сеть и греется до рабочей температуры;
- Армированная алюминием труба зачищается шейвером или торцевателем;
На фото — зачищенная шейвером труба
- Раструб фитинга и конец трубы совмещаются с насадкой на несколько секунд;
- Затем они снимаются с насадки, и труба вставляется в фитинг;
- Соединение фиксируется в течение нескольких секунд;
- После полного охлаждения оно готово к эксплуатационным нагрузкам.
Порядок монтажа соединения на полипропиленовом водопроводе
Время нагрева и фиксации трубы определяется ее размером и подбирается из следующей таблицы:
| Размер трубы, миллиметры | Время нагрева на насадке паяльника, секунды | Время фиксации соединения, секунды |
| 50 | 18 | 6 |
| 40 | 12 | |
| 32 | 8 | |
| 25 | 7 | 4 |
| 20 | 6 |
Последствия перегрева при пайке: пластик выдавился внутрь трубы
Монтаж труб на ГВС имеет еще одну особенность, связанную с удлинением труб при повышении температуры. Длинные прямые участки снабжаются компенсаторами — П-образными изгибами или кольцевыми вставками. Ближние к компенсатору точки крепления должны быть скользящими, обеспечивающими свободное удлинение трубопровода по направлению к компенсатору.
Устройство температурных компенсаторов на полипропиленовых трубопроводах
Полипропиленовые трубы и их преимущества
поливинилхлорид (ПВХ)водопроводные трубы из ПВХпри проведении канализационных систем.
Полипропиленовые трубы имеют немало преимуществ по сравнению со своими предшественниками. Эти изделия не меняют своих качеств при высоких, низких температурах, их резких колебаниях. Поэтому они могут использоваться в создании любых коммуникаций. Поскольку материал не вступает в химические реакции с растворителями, кислотами, не выделяет при эксплуатации вредных компонентов, полипропиленовые трубы можно использовать и в водопроводных коммуникациях.
Главные свои достоинства эти изделия проявляют в отопительных системах. Трубопровод из полипропиленовых труб:
- Быстро и легко монтируется без необходимости проводить сварку полипропиленовых труб.
- Не требует окрашивания, не ржавеет, сохраняет свойства в течение 50 лет.
- В случае замерзания теплоносителя трубы из полипропилена сохраняют свои свойства, не требуют замены.
- Не требуется дополнительной изоляции благодаря низкой теплопроводности материала.
- Не засоряется известковыми отложениями.
- В случае пожара не горит, не выделяет вредных веществ.
Однако есть у полипропиленовых труб и свои минусы. Из-за высокого коэффициента линейного расширения при работе системы могут появляться провисания, что нужно учитывать в проектировании отопительной системы.
Пошаговая инструкция сварки ПП труб
Установка полипропиленовых труб в квартире выполняется в несколько этапов. Чтобы предотвратить неправильные действия и сделать качественную разводку, нужно придерживаться последовательности действий.
Шаг 1 обрезка труб
Обрезать ППР на монтаж водопровода в квартире своими руками нужно с помощью трубореза. Инструмент обладает широким основанием и может точно держать заданный угол во время резки. Если получится скос, это уменьшит проход фитинга или создаст наплыв.
Шаг 2 обработка трубы и формирование фаски
Завершив обрезку ППР на монтаж трубопроводов, нужно переходить к следующему этапу – обработке трубы и формированию фаски. Такие процедуры выполняются с помощью специальных калибраторов или насадок на электрический инструмент. Два варианта оснащаются режущими элементами, которые создают фаску с базовыми характеристиками.
- Чтобы образовался срез, необходимо надеть трубу на калибрующее устройство и сделать несколько вращений вокруг оси.
- Если конструкция имеет защитное покрытие из фольги, нужно снять его шейвером. Приспособление выполнено в форме цилиндра и предназначается для одного диаметра.
После завершения формирующих мероприятий остается провести зачистку деталей.
Шаг 3 подготовка паяльника
Следующие работы по прокладке трубопровода из полипропилена подразумевают подготовку паяльного оборудования. Пайка ППР на монтаж производится при температуре 260-280°C, однако начинающим монтажникам лучше применять безрегулировочные модели паяльников с рабочим режимом в 260°C. Перед запуском инструмента следует оснастить утюг дорном и гильзой – специальными насадками, – а потом поместить на специальное основание.
Число свариваемых изделий за временной промежуток определяется мощностью оборудования. Однако монтировать коммуникации в домашних условиях можно 800-ваттными приборами.
Если паяльник будет прогрет до нужного значения, на нем появится индикатор зеленого цвета.
Шаг 4 нагрев и соединение деталей
Правила монтажа полипропиленовых конструкций предусматривают использование средств индивидуальной защиты. Они включают в себя резиновые перчатки, которые защитят руки от повреждений при работе с горячим инструментом.
Чтобы прогреть трубу, необходимо применить специальные насадки. Глубина пайки регулируется с помощью маркера – им наносится отметка на трубе, которая будет служить в качестве ориентира при установке изделий.
Существует таблица, в которой отображена продолжительность нагрева и охлаждения припайки конструкций с учетом их толщины. Еще нужно учитывать, что продолжительность процесса будет увеличена на 1-2 секунды при выполнении работ в холодной среде.
Когда детали будут прогреты, их нужно соединить друг с другом, руководствуясь нанесенной маркировкой. Нельзя допускать, чтобы детали поворачивались. Отклонения от нормы возможны только в течение короткого времени. Дальше все ошибки начнут ухудшать качество пайки.
Завершив соединение деталей, следует подождать пару минут, чтобы ПП окончательно остыл. Время этого периода указывается в таблице.
Еще следует оценить свойства внутреннего шва и удостовериться, что наплыв не мешает проходу. Если упустить этот момент, придется повторно спаивать детали.
Для предотвращения ошибок необходимо владеть некоторыми навыками и сведениями о монтаже.
