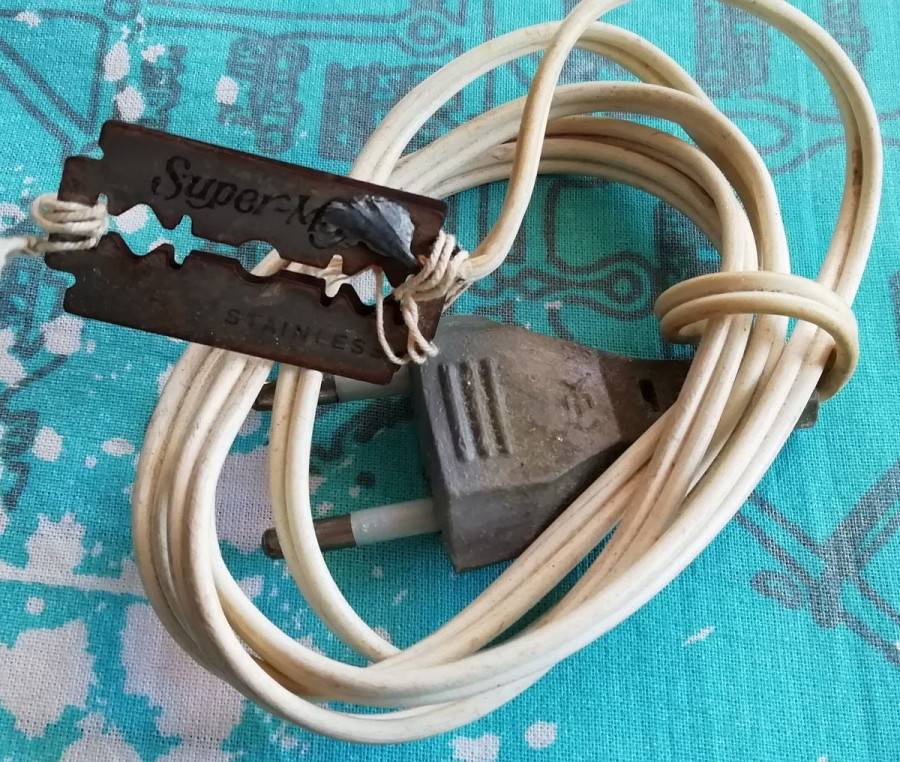

Кипятильник из лезвий для бритвы
Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.
Материалы для кипятильника из лезвий
Перед изготовлением вам необходимо обзавестись такими элементами:
Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна
Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки. Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки)
Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички. Материал для фиксации электродов в кипятильнике – чаще всего используются нитки
Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия. Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.
Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.
Порядок изготовления
Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:
- зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
- прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
- зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
- обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой
Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

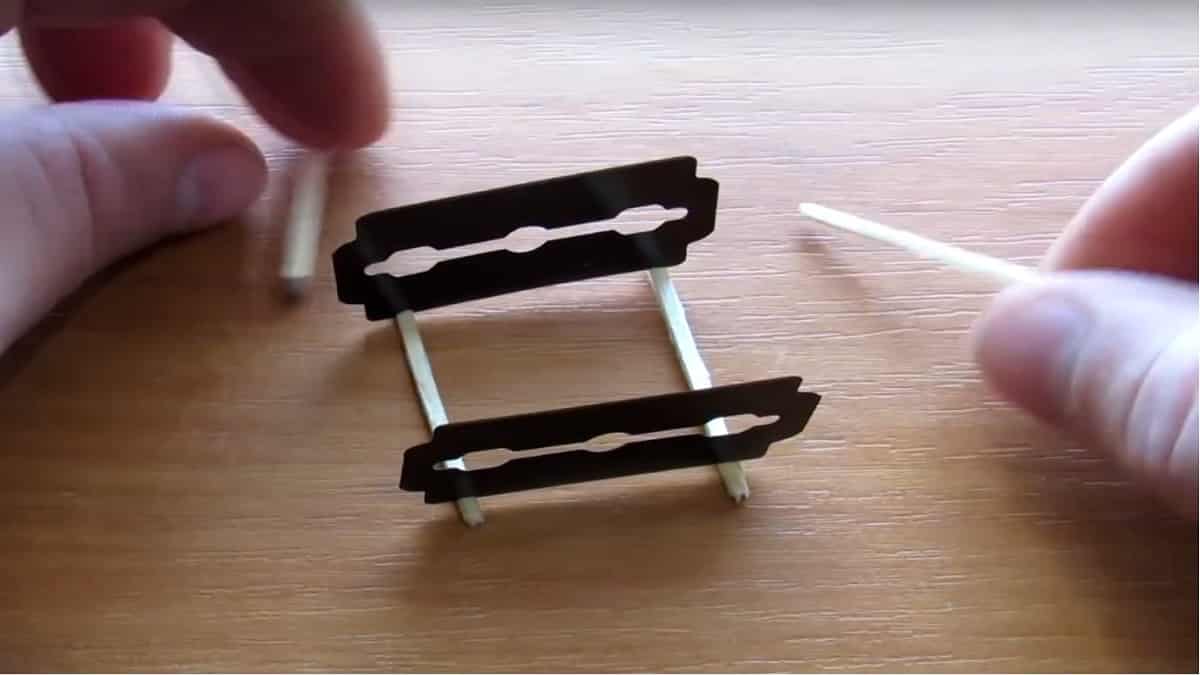

Рис. 5: перпендикулярное размещение лезвий на спичках
Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.
Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.
Рис. 6: кипятильник из лезвий в действии
Это интересно: Как экономить на освещении квартиры и дома: эффективные способы

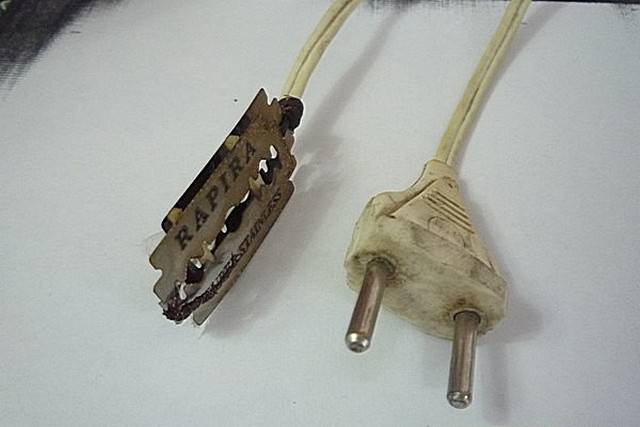

Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или перегрузка сети, т.к
провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие
В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости, растворы. В противном случае может произойти поражение электрическим током или перегрузка сети, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции, так как при работе устройства в воду попадает незначительное количество солей металлов, из которых сделано лезвие.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте двухжильный провод ПВС, прикрутив с одной из сторон разборную электрическую вилку. Провод желательно брать с сечением не менее 0,75 мм.кв. во избежание его нагрева.
После этого зачищаем жилы и прикручиваем их к лезвиям, стараясь делать это максимально плотно и надежно, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить короткое замыкание между ними и обеспечить некоторое расстояние:
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку
Первый пуск производите с максимальной осторожностью
Как правило, вода в трех литровой стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, и применять на практике эти способы можно только в крайних ситуациях, когда нет альтернативы.
Будет интересно прочитать:
- Как сделать паяльник из подручных средств
- Как пользоваться мультиметром
- Как сделать электрический обогреватель своими руками
Как сделать кипятильник своими руками: видео, схема, фото
Взрослое поколение наверняка помнит идею сборки самодельного кипятильника из двух лезвий. Такую самоделку очень часто использовали на стройках либо в армии при отсутствии нормального нагревателя. Однако помимо бритвенных приспособлений существует еще множество способов изготовления электрокипятильника из подручных средств. Если вас заинтересовал этот вопрос, и вы хотите что-нибудь смастерить в домашних условиях, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Используем ТЭН от чайника
Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.
Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.
Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.
Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:
Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости
В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.
После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.
Как правило, вода в стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.
Будет интересно прочитать:
Как это работает
Между точками разных потенциалов протекает электрический ток. Разумеется, среда должна быть токопроводящей. Вода — это далеко не диэлектрик, сопротивление достаточно низкое (если конечно это не дистиллят). Если погрузить в стакан с водой два электрода с достаточной разницей потенциалов, сила тока получится очень высокой. Настолько, что температура нагрева заставит воду кипеть. Для сравнения — аналогичный ток протекает через спираль лампы накаливания. Металл раскаляется добела.
Почему не взрывается стакан с водой? Образующиеся пузырьки пара являются своеобразными диэлектриками, которые предохраняют систему от короткого замыкания. Не будем вдаваться в расчеты напряжения и силы тока, обратимся к практике.
Из гвоздей
Для такого кипятильника вам понадобится 6 гвоздей длиной по 8см, деревянная планка толщиной около 2см, которую можно установить на край емкости из непроводящего материала, готовый шнур питания или пара проводов с вилкой. Для работы вам нужны пассатижи и дрель со сверлом такого же диаметра, как и гвозди.
Принцип создания кипятильника заключается в следующем:
- просверлите в доске отверстия на расстоянии 5 мм друг от друга;
- вставьте гвозди в отверстия, оставив над доской свободное расстояние в 2 – 3см, чтобы удобно было намотать провод;
Рис. 10: вставьте гвозди в отверстия
- зачистьте края кабеля на 5 – 10 см при помощи ножа или кусачек, у вас должен остаться голый металл без лака и прочей изоляции;
- прикрутите оголенные жилы к гвоздям под самые шляпки – по 3 гвоздя на каждый из проводов, заметьте, что надежность электрических соединений зависит от плотности прилегания, поэтому их нужно затягивать как можно сильнее;
- забейте гвозди до упора пассатижами, но следите за тем, чтобы механическое воздействие не ослабило место электрического контакта.
Кипятильник готов, налейте воду в стеклянную банку или пластиковую миску, установите сверху планку так, чтобы острые края гвоздей погрузились в воду. Включите кипятильник в сеть и дождитесь закипания. Ни в коем разе не пытайтесь проверять температуру нагрева воды пальцем или рукой, так как при включенном кипятильнике вы получите удар током.
Водонагреватель из подручных материалов
Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным
Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность
Нам понадобятся такие материалы:
- два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
- спички или другие деревянные предметы;
- нитки швейные;
- шнур с вилкой.
Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.
Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.
Научиться делать кипятильники можно благодаря этому видео:
В жизни иногда возникают непредвиденные обстоятельства. Одной из таковых является отсутствие горячей воды, например, во время проведения ремонтных работ, когда отсутствует газ, без которого воду никак не вскипятишь. А тут назло еще сломался электрический чайник, а кипятильника в доме нет вовсе. Тогда мы начинаем задумываться, как своими руками в домашний условиях можно сделать кипятильник. Оказывается, смастерить такой нагревательный прибор совсем несложно, главное, найти необходимые материалы в своей квартире.
Самодельный кипятильник или примитивный нагревательный прибор на 12 вольт можно смастерить из подручных средств
Для этого нам понадобится:
- Заизолированный отрезок двухжильного провода.
- Лезвие, которое используется для бритвенного станка в количестве 2-х штук. А также можно применить лезвие для малярного ножа. Если таковых не окажется в вашей квартире подойдут даже две металлические ложки.
- Кастрюля или банка для воды.
- Две спички или деревянные щепки.
- Нитки.
1 вариант
. К концам лезвий нужно примотать провод. Нельзя допускать, чтобы лезвия соприкасались друг с другом. Для этого между ними устанавливаем с двух сторон распорки из спичек или деревянных щепок. Затем следует смотать лезвия ниткой. Провода также не должны соприкасаться. Самодельный кипятильник на 12 вольт осталось опустить в емкость с водой, включить в розетку и подождать, пока она закипит.
2 вариант
При использовании металлической емкости для кипячения воды, один провод можно подсоединить к кастрюле, а к другому концу примотать лезвие, ложку или другой имеющийся металлический предмет. Важно следить за тем, чтобы последний не касался стенок металлической емкости
Получается кипятильник на 12 вольт.
Важно соблюдать технику безопасности
при использовании данного нагревательного прибора:
- Перед тем как собираетесь применить самодельный кипятильник необходимо тщательным образом проверить на прочность все соединения конструкции.
- Ни в коем случае нельзя опускать руки в воду во время нагревания жидкости (вас может ударить током).
- Не оставляйте включенный нагревательный прибор без присмотра.
- Не рискуйте кипятить соленую воду. В противном случае вы спровоцируете взрыв, вследствие чего большая часть воды выплеснется из емкости.
- Не используйте данную конструкцию больше месяца. А также задумайтесь о качестве воды, которую вы собираетесь употреблять. Из-за попадания в нее металлов вода становится некачественной.
Из ТЭНа чайника
Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.

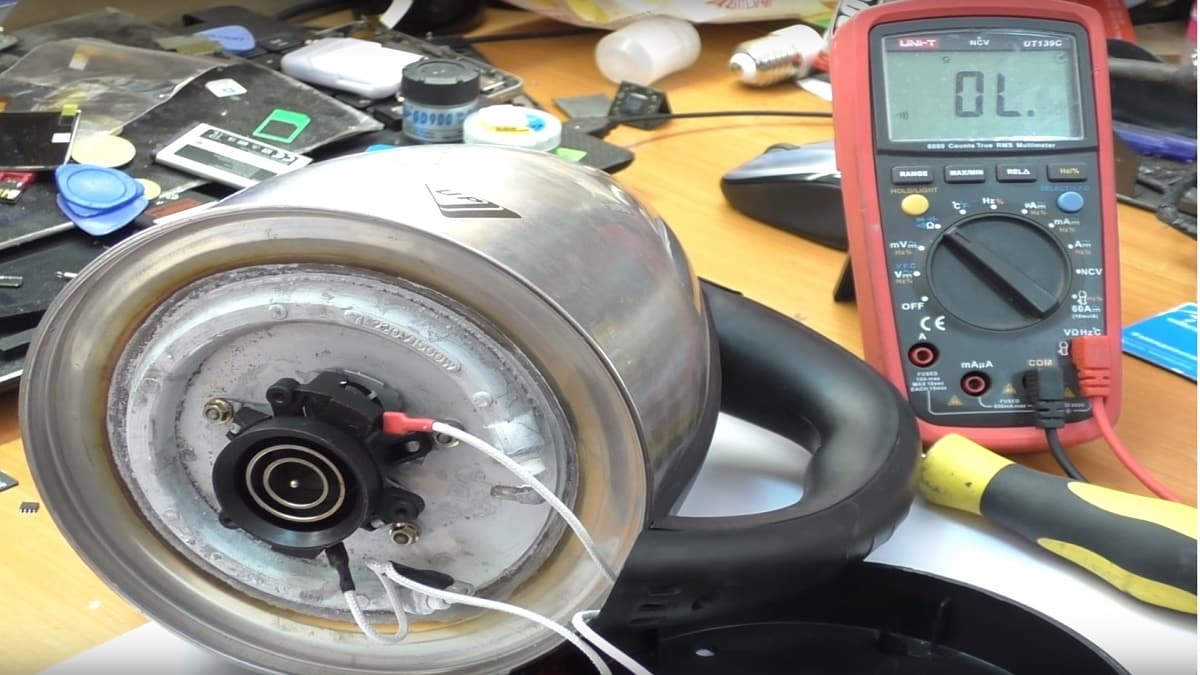

Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.
Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.
Для изготовления кипятильника выполните такую последовательность действий:
Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.
Альтернативные варианты
Еще один донор для контактов — набойки для армейских сапог и берцев.
Они собираются так же, как из лезвий: нитки, спички. Производительность и мощность аналогичная. Поскольку металл относительно качественный, кипяченую с их помощью воду можно пить.
В качестве «гаражной» альтернативы могут выступить крепежные элементы. Два болта вкручиваются в кусок пластика, вопрос соединения проводов решается надежно и элегантно: просто затягиваются гайки. «Электроды» располагаются на расстоянии 5 см.
Эффективность такой конструкции очень высокая: литровая банка кипятится меньше, чем за минуту.
Единственная проблема — гигиена. Найти болты из нержавейки довольно сложно, а оцинкованные модели быстро теряют покрытие, опять же по причине электролиза. Поэтому такой вариант подойдет скорее для технического нагрева воды, нежели в пищевых целях.
Самый мощный самодельный кипятильник
Нихромовая спираль
Для того чтобы закипятить большой объем воды, можно из подручных средств изготовить мощное портативное устройство. Для изготовления прибора понадобятся следующие детали:
- Нихромовая спираль с диаметром проволоки не менее 1 мм.
- Промышленный предохранитель серии ПН 2.
- Двужильный кабель из провода сечением не менее 4 мм2.
- Отвертка и саморезы по дереву 20 мм.
- Штепсельная вилка разборного типа.
Предохранитель ПН-2
Изготовление мощного устройства для нагрева воды осуществляется в такой последовательности.
- Предохранитель ПН-2 разбирается для извлечения керамического корпуса изделия.
- 8 саморезов, которые образовались во время разборки устройства, вкручиваются в отверстия в корпус керамического изолятора.
- К одному из 8 вкрученных саморезов цепляется конец нихромовой спирали.
- Затем внутри корпуса электрического изолятора спираль просовывается к противоположному торцу круглого изолятора и снова фиксируется вокруг шурупа.
- Спираль разворачивается в обратную сторону, но уже фиксируется к другому вкрученному в изолятор шурупу.
- Таким же образом производится соединение спирали и саморезов еще в 5 точках, после чего к первому саморезу и последнему присоединяются зачищенные медные провода и саморезы полностью вкручиваются в керамический изолятор. Учитывая значительную мощность такого самодельного кипятильника, сечение подключаемого медного провода должно быть не менее 4 мм2. На другой конец провода осуществляется монтаж штепсельной вилки.
Проверка мощного самодельного водонагревателя
Эксплуатация кипятильника может осуществляться только в подвешенном состоянии. Нагревательный элемент должен быть полностью опущен в воду и не должен касаться стенок и дна резервуара. При использовании самодельного мощного кипятильника категорически запрещается прикасаться к емкости и корпусу прибора во время нагрева воды.
Технология изготовления
Нам понадобятся следующие материалы:
- Кабель питания с вилкой (желательно сечением не менее 0.75).
- Два безопасных лезвия. Острота кромки не имеет значения, обычно использовались как раз тупые, использованные. Будет лучше, если оба электрода будут одинаковыми (для равномерного износа). В случае с лезвиями — одна фирма, желательно из одной упаковки.
- Диэлектрик для установки между лезвиями. Обычно использовались спички. Просто опускать электроды в свободно подвешенном состоянии нельзя. Они могут соприкоснуться (двигаясь при кипении), и произойдет короткое замыкание.
- Нитка для фиксации элементов конструкции. Как показала практика — это самый безопасный способ крепления. Клей использовать нельзя, остальной крепеж просто не подходит.
Кипятильник из лезвий
Изготовить кипятильник из бритвенных лезвий совсем нетрудно. Для выполнения работы необходимо приготовить следующие составляющие:
- 2 лезвия типа «Спутник».
- 2 спички.
- Двужильный провод с вилкой.
- Нитки.
Схема электрического кипятильника из лезвий
Процесс сборки самодельного кипятильника выглядит следующим образом:
- К каждому лезвию привязывают медную жилу электрического провода.
- Между лезвиями укладываются 2 спички, которые будут служить распорками для предохранения от короткого замыкания.
- Лезвия нитками приматываются к спичкам таким образом, чтобы исключить свободное перемещение металлических деталей.
Самодельное водогрейной устройство в сборе
Самодельный кипятильник из лезвий полностью готов к применению!
Испытание самодельного устройства
Теперь осталось только подобрать резервуар, в котором можно будет закипятись воду. Емкость, которая будет использоваться с кипятильником такой конструкции, не должна быть изготовлена из токопроводящего материала
Также следует проявлять предельную осторожность во время включения и отключения устройства. Перед тем как включить самодельный электрический прибор в сеть 220 В, необходимо вначале опустить устройство в воду
Во время нагрева воды категорически запрещается касаться электрического устройства или емкости с водой.
Кроме необходимых мер безопасности необходимо также помнить о том, что нагрев воды таким образом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода кипятильником из лезвий не будет нагреваться, по причине отсутствия токопроводящей среды между двумя металлическими плоскостями.
Кроме этого, применение электролитического способа нагрева воды негативно отражается на ее вкусовых качествах, поэтому данный вариант нагрева наиболее подходит для технических жидкостей.
Как пользоваться электрическим кипятильником
Перед использованием кипятильника проверяют соответствие характеристик прибора параметрам сети питания. Затем его погружают в воду ниже уровня воды. Перед извлечением прибор отключают от сети.
Перед использованием наливного прибора его отключают от сети и заполняют емкость холодной водой. Устанавливают температуру нагрева воды. Плотно закрывают крышку. Включают аппарат в сеть.
Перед включением проточного водонагревателя проверяют уровень напора воды в кране. В случае необходимости производят регулировку напора. Затем выставляют необходимую температуру и включают прибор в сеть. По окончании работы прибора закрывают кран и отключают водонагреватель от сети.
Нагрев и кипячение воды в металлической посуде имеет самый лучший эффект. Высокий коэффициент теплоотдачи металла позволяет подогреть воду за несколько минут.
Водонагреватель из подручных материалов
Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным
Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность
Нам понадобятся такие материалы:
- два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
- спички или другие деревянные предметы;
- нитки швейные;
- шнур с вилкой.
Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.
Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.
Научиться делать кипятильники можно благодаря этому видео:
В жизни иногда возникают непредвиденные обстоятельства. Одной из таковых является отсутствие горячей воды, например, во время проведения ремонтных работ, когда отсутствует газ, без которого воду никак не вскипятишь. А тут назло еще сломался электрический чайник, а кипятильника в доме нет вовсе. Тогда мы начинаем задумываться, как своими руками в домашний условиях можно сделать кипятильник. Оказывается, смастерить такой нагревательный прибор совсем несложно, главное, найти необходимые материалы в своей квартире.
Самодельный кипятильник или примитивный нагревательный прибор на 12 вольт можно смастерить из подручных средств
Для этого нам понадобится:
- Заизолированный отрезок двухжильного провода.
- Лезвие, которое используется для бритвенного станка в количестве 2-х штук. А также можно применить лезвие для малярного ножа. Если таковых не окажется в вашей квартире подойдут даже две металлические ложки.
- Кастрюля или банка для воды.
- Две спички или деревянные щепки.
- Нитки.
1 вариант
. К концам лезвий нужно примотать провод. Нельзя допускать, чтобы лезвия соприкасались друг с другом. Для этого между ними устанавливаем с двух сторон распорки из спичек или деревянных щепок. Затем следует смотать лезвия ниткой. Провода также не должны соприкасаться. Самодельный кипятильник на 12 вольт осталось опустить в емкость с водой, включить в розетку и подождать, пока она закипит.
2 вариант
При использовании металлической емкости для кипячения воды, один провод можно подсоединить к кастрюле, а к другому концу примотать лезвие, ложку или другой имеющийся металлический предмет. Важно следить за тем, чтобы последний не касался стенок металлической емкости
Получается кипятильник на 12 вольт.
Важно соблюдать технику безопасности
при использовании данного нагревательного прибора:
- Перед тем как собираетесь применить самодельный кипятильник необходимо тщательным образом проверить на прочность все соединения конструкции.
- Ни в коем случае нельзя опускать руки в воду во время нагревания жидкости (вас может ударить током).
- Не оставляйте включенный нагревательный прибор без присмотра.
- Не рискуйте кипятить соленую воду. В противном случае вы спровоцируете взрыв, вследствие чего большая часть воды выплеснется из емкости.
- Не используйте данную конструкцию больше месяца. А также задумайтесь о качестве воды, которую вы собираетесь употреблять. Из-за попадания в нее металлов вода становится некачественной.
Кипятильник из лезвий для бритвы
Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.
Материалы для кипятильника из лезвий
Перед изготовлением вам необходимо обзавестись такими элементами:
Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна
Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки
Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.
Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.
Порядок изготовления
Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:
- зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы; Рис. 1. Зачистите провода
- прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи; Рис. 2: Прикрутите провода к лезвию
- зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички; Рис. 3: положите спички между лезвиями
- обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток. Рис. 4: скрепите лезвия ниткой
Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.
Рис. 5: перпендикулярное размещение лезвий на спичках
Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.
Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.
Рис. 6: кипятильник из лезвий в действии
Необходимые материалы
Для изготовления самоделки потребуется подготовить:
- Два лезвия ― для работы можно использовать лезвия любой фирмы. Необязательно брать новые полотна, подойдут бывшие в употреблении, затупленные. Главное ― чтобы они были одинаковые, лучше взять их из одной упаковки.
- 4 спички, пластиковые крышки или любые другие небольшие предметы, обладающие свойствами диэлектрика. Ими мы будем изолировать одно полотно от другого.
- Небольшой кабель питания и вилка. Внутри шнура должны быть многожильные медные провода, с помощью которых можно без труда прикрутить его к лезвиям.
Как видно, для изготовления кипятильника своими руками можно использовать подручные материалы, поэтому самоделка обойдется абсолютно бесплатно.
Собираем самодельный кипятильник из лезвий
Зачищенные провода крепим на оба лезвия. Использование припоя бессмысленно, поэтому выполняем прочную скрутку. Желательно, чтобы оголенная часть провода была как можно короче. Помним об электролизе.
Далее необходимо зафиксировать полотна на небольшом расстоянии друг от друга. От 2–3 мм до 1–2 см. От этого зависит скорость кипячения, и в качестве обратной зависимости — потребляемая мощность. Чем дальше лезвия друг от друга — тем экономичнее устройство. Соответственно, тем дольше кипятится вода.
В данном случае экономичность — разговорное понятие. Для нагрева определенного объема воды до определенной температуры требуется одинаковое количество энергии, вне зависимости от расстояния между лезвиями.
Это значит, что маломощный кипятильник просто не даст большую нагрузку на сеть, но счетчик намотает одно и то же значение расхода электроэнергии.
Собрать кипятильник своими руками можно двумя способами. Установить спичечную диэлектрическую прокладку, и обвязать конструкцию нитками.
Это самая распространенная конструкция: кипятильник мощный, быстро нагревает воду. Для питания требуется хорошая розетка и надежная электропроводка. Такое соединение надежно, электроприбор рассчитан на многократное использование.
Второй вариант проще в сборке, и не требует ниток. Однако это скорее одноразовая схема — «крепление» ненадежное. Зато собрать такой кипятильник можно максимум за 5 минут.
Преимущества: нет риска короткого замыкания, ниже потребляемая мощность. При этом вода нагревается дольше.
Варианты с лезвиями иногда могут не подойти, поскольку сила тока и мощность будет слишком малой. Кипячения придется ожидать до часа.
Такие «нагревательные приборы» называются студенческими, или тюремными: по основным местам применения. Имея определенные навыки, с помощью такого кипятильника можно сварить пельмени (разумеется, в стеклянной банке, металлическая кастрюля устроит замыкание). А вскипятить воду для чая — вообще пара пустяков.
