Схема обвязки газового котла отопления: общие принципы и рекомендации

Аварийная обвязка котла отопления

Подключение многих отопительных котлов к сети переменного тока приводит к тому, что владельцы устройств с принудительной циркуляцией теплоносителя прибегают к использованию аварийной схемы обвязки. Естественно, стоимость таких работ будет немного выше, чем при стандартной обвязке, но позволит пользоваться отоплением вне зависимости от наличия электроэнергии. На сегодняшний день специалистами рассматриваются следующие аварийные варианты подключения котлов.

  1. Подключение кота к бесперебойному источнику питания или генератору. Но по причине потребления циркуляционным насосом достаточно большого количества электричества бесперебойное устройство должно снабжаться батареей просто с огромнейшим объёмом аккумулятора. В свою очередь, запуск генератора требует обязательного вмешательства человека.
  2. Более удобным считается создание конвекционного контура, который конструктивно похож на классическую обвязку системы отопления, но со значительно меньшим размером, достаточным для съёма излишков тепловой энергии во время отсутствия электричества.
  3. Отдельный аварийный контур является наиболее предпочитаемым по той простой причине, что в такой схеме обвязки задействован как принудительный, так и естественный способ циркуляции теплоносителя.

Правильно подобрать схему обвязки газового котла отопления можно только исходя из габаритов отапливаемого здания. Для маленьких строений приемлемо отопление с естественной циркуляцией воды по трубам. Дома с несколькими этажами лучше отапливать котлами с рециркуляционным насосом для принудительной подачи теплоносителя. В помещениях с тёплым полом, подключённым в общую отопительную сеть, используют сложные схемы обвязок с несколькими насосами для равномерного распределения нагретой воды. Схемы обвязки, включающие в себя гидравлический уравнитель, подходят к домам с множеством комнат на нескольких этажах.

https://youtube.com/watch?v=owCRvUbz1CI

Трубы

Какие трубы можно использовать для подключения газового котла к системе отопления и для разводки теплоносителя?

Давайте обратимся к здравому смыслу. Все параметры правильно спроектированной автономной отопительной системы абсолютно стабильны и подконтрольны владельцу:

Температура в конвекционных (с радиаторами или конвекторами) контурах не превышает 75-80 °С, а теплые полы и вовсе нагреваются до 25-35 °С;

Температура теплоносителя на подаче в автономном отопительном контуре не поднимается выше 80 градусов.

Давление держится в пределах 1 — 2,5 кгс/см2.

При остановке циркуляционного насоса перегрев и закипание теплоносителя полностью исключены: термостат котла уже через несколько секунд погасит горелку.

Вывод: для подключения котла и разводки отопления можно использовать полимерные и металлополимерные трубы, цена которых в несколько раз ниже дорогостоящих и прочных меди, оцинковки и нержавеющей стали.

Вы хотите более конкретных рекомендаций? Пожалуйста:

Последовательную разводку радиаторов и подключение котла обычно выполняют металлопластиком на пресс-фитингах или полипропиленом с алюминиевым армированием;

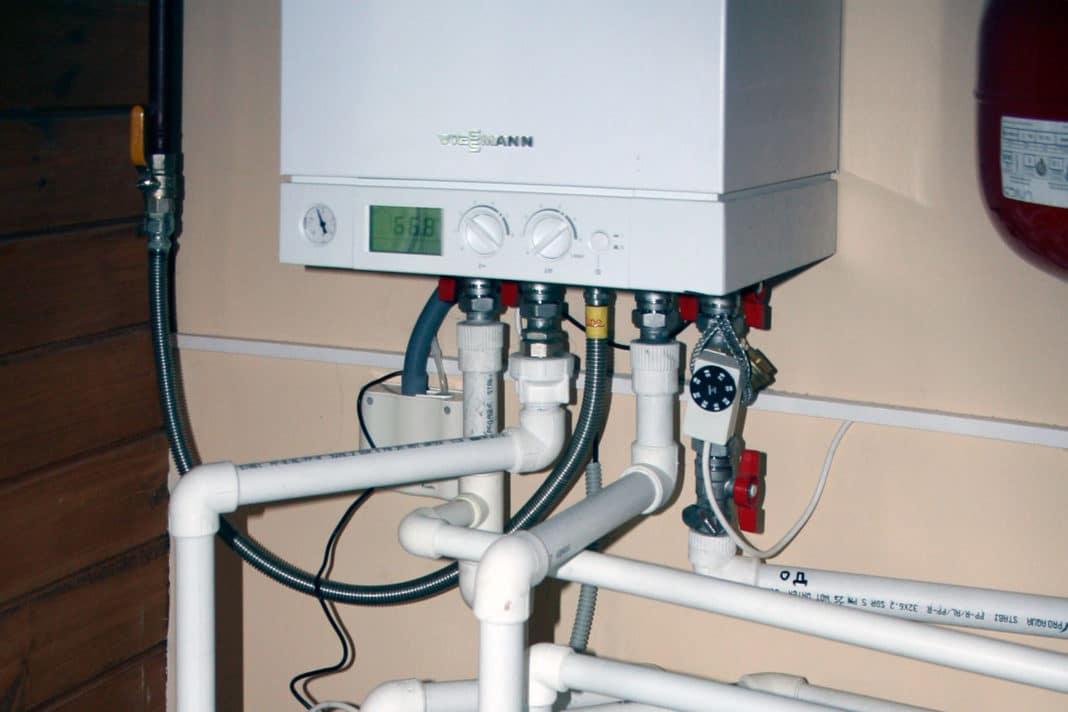

На фото — для подключения котла к розливам отопления использован армированный алюминиевой фольгой полипропилен.

Водяное внутрипольное отопление. Теплоноситель разведен трубами PE-RT.

Особенности размещения, элементов обвязки котла

Котёл в устройстве обвязки является главным звеном системы отопления. Его конструктивные особенности напрямую влияют на схему обвязки

Так, если это напольный газовый агрегат важно чтобы генерирующее тепло устройство располагалось на уровне пола, но не выше точки разводки трубопровода. В противном случае это может привести к образованию воздушных пробок

Если используется котёл, не снабжённый воздухоотводом, подающая магистраль располагается строго в вертикальном положении. В нижней части корпуса обогревательного агрегата закреплены специальные патрубки, предназначенные для подсоединения подающей трубы основной магистрали и трубопровода обратки.

Также такими патрубками оснащаются электрические и газовые двухконтурные устройства настенного типа

При этом такую конструктивную особенность важно учесть при составлении схемы обвязки газового котла, так как самостоятельное удаление воздушных пробок позволяет отоплению работать с высокой эффективностью

Если при продаже котла в комплект не входят дополнительные приспособления, переходники и приборы их нужно приобрести отдельно

При этом важно проверить совместимость отопительного агрегата с дополнительными аксессуарами. Но чаще всего дополнения к основному агрегату не нужны, особенно если это котёл с естественным принципом циркуляции теплоносителя

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ????  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

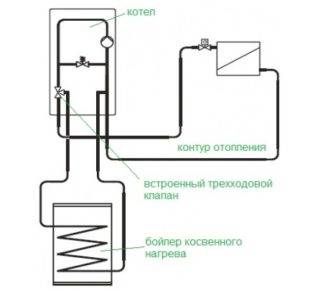

Обвязка двухконтурного котла с бойлером

Обвязка – это система всего отопительного оборудования, предназначенного для правильного функционирования котла и транспортировки по трубам теплоносителя. Обвязка индивидуальна для каждого типа котла, его расположения и наличия дополнительного оборудования, но также есть и общий схемы, которые являются основой для дальнейшего обустройства обвязки.

Если котлу подключено множество кранов, душ, и ванная. Для обеспечение каждого из них требуется большая мощность котла. Но даже если она есть, температура тёплой воды будет разниться в каждом из кранов и ожидая пока вода нагреется, человек израсходует большое количество воды, что не очень экономично. Для решения проблемы к системе водоснабжения подсоединяется специальный бойлер. Обычно соединение осуществляется при помощи распределительного коллектора, который распределяет горячий носитель тепла между системой отопления и бойлером. Чтобы избежать перерасход энергии на нагрев воды, также используется специальное оборудование в виде насоса с термостатом. Если вода в бойлере остыла, то термостат сигнализирует насосу, он включается, и вода снова начинает нагреваться. Когда вода нагрета до нужной температуры, насос отключается.

Кроме использования бойлера, отличным решением будет выбор накопительного водонагревателя. Подключается он между двухуровневым котлом и точкой водосбора. Водонагреватель имеет ряд преимуществ по сравнению с бойлером среди них экономичность и простота, а также увеличивается ресурс газового котла. Он редко включается без надобности, снижается расход энергии и служит он гораздо дольше.

Более подробно тема рассказана в видео:

Коллекторный принцип обвязки котла отопления

базировались на тройниках

Коллектор монтируется в специальном шкафу. При этом нагретый теплоноситель напрямую подаётся к коллектору и уже благодаря ему равномерно распределяется по всем остальным узлам отопительной системы. Лучевая разводка считается самой эффективной и обладает следующими очевидными преимуществами:

  • возможность контроля всех отопительных узлов в коллекторном шкафу;
  • распределение давления по трубопроводу ко всем элементам отопления происходит равномерно.

Но за комфорт в квартире придётся заплатить немалую сумму. Это обусловлено тем, что каждый отдельный узел отопления подсоединяется при помощи труб по отдельности, что влечёт за собой увеличение сроков и стоимости монтажных работ.

Суть и важность обвязки газового котла

Обвязка – комплекс инженерных работ по объединению элементов и узлов тепловой схемы в единый теплогенерирующий комплекс. Исполнительная схема ее абсолютно индивидуальная и зависит от вида котла, количества контуров нагрева, автоматики безопасности, разводки внутридомовой системы отопления и ГВС.

Все основное и вспомогательное газовое котельное оборудование относится к объектам с повышенной опасности, любые даже самые маленькие ошибки в обвязке приводят к необратимым процессам и могут вызвать аварийную и пожароопасную ситуацию в системах жизнеобеспечения

В связи, с чем важно со всей ответственностью подойти к обвязке газового котла, соблюдая стандарты и правила техники безопасности в части монтажа и эксплуатации газовых котлов малой мощности. Именно поэтому рекомендуется все работы по проектированию, монтажу и наладке оборудования газового котла поручать аттестованному персоналу.
Функции обвязки котлоагрегата:

  1. Равномерное распределение тепловых и скоростных потоков по системе отопления и ГВС.
  2. Компенсация теплового расширения трубопроводных систем и горячих поверхностей нагрева (котел, бойлер).
  3. Удаление воздуха из водяного теплоносителя.
  4. Контроль за давлением среды и сброс воды, в случае превышения максимального порога, через расширительный бак.
  5. Создание заданного режима в газовоздушном тракте котла.
  6. Поддержание санитарной температуры внутреннего воздуха на отапливаемом объекте.

Обвязка газового котла удаляет воздух из водяного теплоносителя

Обязательные элементы системы отопления

Чтобы производить контроль над давлением в магистрали и оборудовании, обязательно устанавливают манометр. В систему может попадать воздух, он будет препятствовать продуктивной работе, поэтому за счет автоматического воздухоотводчика от таких нюансов можно избавиться.

Клапан аварийного сброса монтируют обязательно, чрезмерное давление без принятия каких-либо мер негативно скажется на соединениях, агрегате и отопительных приборах. Принцип работы этой составляющей прост, в канализационную трубу сливается часть теплоносителя, тем самым устраняется неприятное явление.

Еще одной немаловажной деталью в обвязке газового котла является расширительный бак, он способен компенсировать тепловое расширение и предотвращать гидроудары. Приспособление устанавливают в самой верхней точке магистрали, если система отопления закрытого типа, то потребуется монтаж циркуляционного насоса

Этот элемент также востребован для чертежей с принудительной и естественной циркуляцией, емкость выглядит достаточно просто, но она способна защитить аппарат от множества эксцессов.

Схема обвязки газового котла отопления

Сегодня преимущественно останавливается выбор на следующих дух схемах обвязки газового котла:

— однотрубная;

— двухтрубная. Рассмотрим особенности и преимущества каждого из вариантов в отдельности.

Однотрубная схема

  1. Итак, сразу отметим, что – это самая дешевая и простая схема обвязки, предусматривает использование минимум расходного материала. Схема заключается в следующем:
  • Установка котла выполняется в помещении, при помощи отопительной трубы соединяется с радиаторами, которые отходят в горизонтальной плоскости относительно уровня пола.
  • Применяется один контур, схематически он напоминает форму кольца;
  • Радиаторы между собой соединяются последовательно, справедливо отметить, что рассматриваемая схема малоэффективна и не рекомендована для объекта общая площадь которого превышает 80 м2;

ОБРАЩАЕМ ВНИМАНИЕ! Схема предусматривается для эксплуатации в одноэтажном строении небольшой площади, однако если дополнительно установить циркуляционный насос, с помощью которого будет осуществляться принудительная циркуляция теплоносителя, то ее можно будет применять и в двухэтажных зданиях площадью до 150-180 м2

Двухтрубная схема.

  1. Предусматривается большее количество расходного материала, следовательно, ее монтаж обойдется дороже. Ее основным отличием можно отметить наличие трубы (стояка), которая поднимается к потолку и проходит под ним, от которой к каждому радиатору опускается труба. Обратный контур проходит у пола к нему подключается труба, через который из батареи выходит охлажденный теплоноситель. Отметим, что такая схема отличается эффективностью и способствует быстрому и равномерному прогреву помещений.

Если система монтируется в двухэтажном строении, то дополнительно рекомендуется установить циркуляционный насос. Для одноэтажного объекта этот элемент можно не использовать.

Варианты обвязки

Устройство настенного котла с закрытой камерой сгорания

Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:

  • типовые напольные котлы;
  • облегченные (компактные) настенные устройства.

Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.

В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.

Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.

Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.

1 Расчет мощности

Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:

  • количество и размер окон и дверных проемов;
  • площадь дома;
  • теплопроводность материалов, которые применялись во время возведения стен;
  • расположение дома, то есть на какую сторону света направлен фасад;
  • средняя температура в вашем регионе;
  • наличие теплоизоляции стен.

Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла


Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

  • изделия проточного типа, имеющие режим «главенство ГВС»;
  • агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.


Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

  • когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
  • если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
  • после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки


При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла


Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

  • сравнительно низкая стоимость;
  • небольшие затраты на покупку, установку и техобслуживание системы;
  • достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).
