Обслуживание газовых котлов Navien: инструктаж по монтажу, подключению и настройке

Разновидности

Эти отопительные приборы производятся в Корее. Их принцип работы насчитывает два типа:

  1. Атмосферные. (Navien Ace Atmo)
  2. Турбированные. (Navien Ace Turbo)

Атмосферники

Газовые котлы Navien Ace Atmo оборудованы открытой камерой сгорания, и эти агрегаты хорошо адаптированы под наши реалии эксплуатации. Данные котлы с легкостью переносят пониженное давление газа в магистрали, а также пониженное давление воды. Эти отопительные приборы хорошо приспособлены и к просадкам напряжения в сети. Невзирая на адаптацию к сложным эксплуатационным условиям, газовые Navien Ace могут похвастаться своей неплохой надежностью.

Атмосферные отопительные устройства Navien Ace имеют в своем арсенале множество защитных систем. Отопительный контур, в котором используется такой котёл, не может быть разморожен, поскольку отопительный прибор этого бренда имеет защиту от замерзания теплоносителя. Хотел четко реагирует на критическое понижение температуры жидкости внутри отопительной системы, и, если эта температура опускается ниже 7 градусов Цельсия, то котёл автоматически включает центробежный насос. Эта защита полезна в том случае, если в зимний период в жилом помещении никто не проживает.

Атмосферные отопительные устройства данного бренда могут бесперебойно работать при падении напряжения в электросети более чем на 30%. Также эти котлы могут эксплуатироваться при всплесках напряжения, которые также могут превышать 30% – в большую сторону. Более того, котлы Navien Ace способны долговременно функционировать, как при пониженном напряжении, так и при повышенном.

На работу этих отопительных приборов не влияет и низкое давление газа. При низком давлении котлы Navien могут не только эффективно работать в режиме отопления, но и в режиме приготовления горячей воды. Эти отопительные устройства могут быть оборудованы выносным пультом, с помощью которого достигается более рациональное использование газа.

Турбо-котлы

Турбированные газовые котлы Navien Ace Turbo имеют закрытую камеру сгорания, и также прекрасно адаптированы к нашим реалиям эксплуатации. Эти котлы имеют все те защитные системы, которыми оборудованы отопительные устройства атмосферного типа. В турбированные отопительные приборы добавлена лишь система принудительной вентиляции камеры сгорания (турбонаддув), и эта система имеет модулируемый принцип действия. Турбина запускается лишь тогда, когда котел нагревает теплоноситель в отопительном контуре, или, когда аппарат приготавливает горячую воду.

В турбированных отопительных приборах Navien Ace применяется теплообменник из нержавейки, и это существенно продлевает срок службы этого дорогостоящего элемента газового котла. Нержавеющая сталь менее подвержена коррозии, нежели медь, и поэтому теплообменник из нержавейки служит гораздо дольше.

Характеристики с технической стороны

На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:

  1. Камеры сгорания любого типа – как открытого, так и закрытого.
  2. Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
  3. Двухконтурная модификация дает возможность нагревать воду для системы ГВС.
  4. Теплообменники изготовлены из нержавеющей стали.
  5. Для работы котлов могут применяться и сжиженный, и природный газ.
  6. Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
  7. Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.
  8. Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
  9. на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
  10. на дисплей выдается информация о возникших неполадках в работе узлов;
  11. кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
  12. встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.

В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.

Настройка

«Навьен» запрограммирован на зимний (отопление и ГВС) и летний (ГВС) режимы функционирования — со значками «Снежинка» и «Солнышко». Регулировка температуры в сети на ЖК-пульте выполняется, когда на нем горит пиктограмма «радиатор». В одних вариантах запускают «Режим отопления», в других прокручивают ручку. Мигающий светодиод фиксирует установленную температуру воды.

Если же значок просто горит без пульсации – отображается фактическая температура в сети. Выбрав значок, через «+» или «-»,увеличивают или уменьшают температуру. Через пару секунд светодиод прекращает мигать и покажет реальную температуру. Регулируют температуру отопления от 40.0 С до 80.0 С. Если она установлена неправильно высветится код ошибки.

Обратите внимание! Регулировка температуры ГВС осуществляется аналогичным образом, только на пульте пиктограммы с краном, диапазон от +30 до +60 С

Особенности газовых котлов Навьен

Двухконтурный газовый нагревательный прибор Навьен среди огромного количества конкурентов выделяется компактностью и привлекательным дизайном.

Даже если используется некачественный газ, при соблюдении требований и рекомендаций производителя, газовый котел Навьен порадует владельца надежной и долгой работой проведения сложного и дорогостоящего ремонта.

Котел газовый Навьен способен поддерживать функциональность при перепадах напряжения до 30%, падении давления газа и воды в подводящих магистралях. Котлы Навьен вне зависимости от типа снабжены системами, гарантирующими бесперебойную работу в различных условиях эксплуатации. Система защиты от замерзания не позволит застыть воде в холодное время года.

Система управления интуитивно понятна и регулируется дистанционно. В конструкции используются стальные теплообменники, гарантирующие высокий КПД и длительный срок службы.

Примененный в схеме датчик давления воздуха обеспечивает полное сгорание топлива, что приводит к снижению затрат. Режим нагрева воды включается одновременно с открытием крана горячей воды. Горелка автоматически включается в работу, а при закрытии крана система переводится в режим ожидания. Котел греет воду только для системы отопления. Режим зима-лето в автоматическом режиме переводит систему на ГВС или наоборот.

Конструкция котла газового

У котла Навьен камера сгорания закрытого типа. Коаксиальная система дымоудаления исключает попадание продуктов сгорания в жилые помещения.

Широкий диапазон настроек температур, как комнатной, так и горячей воды, делает котел Навьен конкурентоспособным даже с представителями из высоких ценовых категорий.

Полезные советы

  • Самостоятельным устранением неполадок котла Навьен стоит заниматься, если заводская гарантия закончилась. Дата указана в паспорте отопительного агрегата.Минимизировать количество ошибок несложно подключением котла Навьен к домовой электросети через ИБП, установкой фильтров на трубопроводах.При аварийной блокировке работы отопительного агрегата начинать поиск неисправности в нем следует с проверки сигнальных линий, цепей питания. Отсутствие контакта, оплавление изоляции, замыкания и обрывы вызывают ошибки котла Навьен.
  • Самостоятельным устранением неполадок котла Навьен стоит заниматься, если заводская гарантия закончилась. Дата указана в паспорте отопительного агрегата.Минимизировать количество ошибок несложно подключением котла Навьен к домовой электросети через ИБП, установкой фильтров на трубопроводах.При аварийной блокировке работы отопительного агрегата начинать поиск неисправности в нем следует с проверки сигнальных линий, цепей питания. Отсутствие контакта, оплавление изоляции, замыкания и обрывы вызывают ошибки котла Навьен.

Виды настенных котлов

Атмосферный газовый котел NAVIEN ATMO 24-AN

На отечественном рынке представлены три вида настенных отопительных устройств рассматриваемого класса:

  • котел Navien атмосферного (открытого) типа;
  • турбированные настенные модели;
  • конденсационные устройства.

Каждая из этих позиций нуждается в отдельном рассмотрении.

Атмосферные газовые котлы

Агрегаты этого типа имеют открытую камеру сгорания. Представлены моделью Navien Atmo. Она предназначается для эксплуатации в условиях неравномерности давления газа (его перепады могут достигать 8-17 мбар) и самого теплоносителя – от 0,6 до 8 Бар. Мощность предлагаемых агрегатов варьируется от 13 до 24 кВт. При рабочей температуре в 80°C теплоноситель нагревает горячую воду до 60°C при объеме выработки 10 литров в минуту. Для вывода продуктов горения они оснащаются типовыми дымоходами.

Обогревающий контур в атмосферных котлах делается из меди, а корпус теплообменника – из нержавейки.

Турбированные агрегаты

Турбированный котел Navien Deluxe 10 Coaxial

В группу агрегатов второго типа (с изолированной камерой сгорания) входят модели следующих серий:

  • Prime, представленные котлами мощностью порядка 13-35 кВт;
  • Deluxe, заявленная мощность которых колеблется в пределах от 13 до 40 кВт;
  • современные модели Smart TOK с показателем 13-35 кВт.

Порции воздуха в изолированную камеру сгорания поступают принудительно – нагнетаются посредством установленного в коаксиальной трубе специального вентилятора. Благодаря этому агрегаты с конструкцией типа Coaxial имеют более высокий КПД, достигающий порой рекордной цифры в 93%. Газовые котлы из серии Navien Делюкс способны выдерживать значительные перепады питающего напряжения, поскольку оснащены встроенным стабилизирующим устройством. Помимо этого, в них предусмотрена опция автоматического поддержания температуры носителя на уровне не ниже «точки остывания» (6-9 градусов).

Конденсационные котлы

Конденсационный газовый котел Navien NCN 40KN

Третий вид газовых котлов Navien представлен образцами оборудования из серий NCN и NCB. За счет дополнительного обогрева носителя теплом конденсата их КПД удалось поднять до 99%. Функциональность этих агрегатов еще выше, чем у турбированных котлов – встроенный в них контроллер позволяет задавать температурные параметры на неделю вперед.

В серию изделий Navien NCN входит четыре разновидности мощностью от 22 до 40 кВт, а в NCB – то же количество изделий с показателями 24-40 кВт. Вода в них нагревается до 65°C, а циркулирующий по трубам теплоноситель – до 90°С. Эти агрегаты способны выдержать давление носителя вплоть до 10 Бар.

Подача воздуха в оборудовании этого класса организуется посредством коаксиального либо обычного дымохода.

Советы по эксплуатации

Пользователь никогда не должен вмешиваться в работу газовых систем котла и газовой магистрали. Эти работы выполняются только специалистом горгаза. При обнаружении утечек газа либо неисправности работы оборудования, установленного на газовой линии, пользователь должен немедленно перекрыть главную газовую задвижку на котел, тщательно провентилировать помещение и вызвать аварийную службу.

Газовые котлы Навьен очень надежное оборудование, при правильной эксплуатации поломки его случаются очень редко. Кроме того программный блок управления устройства имеет хорошую систему диагностики, которая не только установить причину сбоя, но и своевременно уведомит пользователя.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Особенности эксплуатации котлов «Навьен»

Navien — бытовые двухконтурные котлы с открытым или закрытым топочным устройством служат для отопления жилых и общественных помещений и нагрева воды для бытовых и технических целей.

Управление котла русифицировано и адаптировано под реальные режимы работы российских инженерных систем.

Механизм APS обеспечивает стабильный процесс горения топлива при минимальном потреблении. Дутьевой вентилятор для подачи воздуха и создания рабочего напора газовоздушной смеси имеет разноскоростные режимы работы и позволяет оператору контролировать скорость вращения для полноты горения, предотвращая конденсацию.

Комплектация котлов Navien:

Преимущество применения отопительного агрегата – горелка с предварительным смешиванием газовоздушной смеси имеет диапазон модуляции 30-100%.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

  1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
  2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
  3. Работать котел должен в полной сборке и защитном корпусе.
  4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
  5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
  6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Проблемы включения

Причин возникновения подобной неисправности может быть несколько:

  • Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
  • Нет газа.
  • Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).

Возможно возникновение и других причин отказа. Прежде всего, следует проверить напряжение в сети.

Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.

Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера. Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.

Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.

Основные неисправности и их решения

Возникающие неисправности отображаются на дисплее в виде числового кода. Каждый из них соответствует определенной ошибке, т.е. сигналу с определенного датчика об отказе соответствующего узла.

Рассмотрим их подробнее:

  • Е 01. Превышение температуры нагрева. Свидетельствует о выходе из строя циркуляционного насоса или о засорении фильтра теплоносителя.
  • Е 02. Ошибка циркуляции ОВ. Возможность протечек теплоносителя.
  • Е 03. Газ не горит. Следует проверить, открыт ли вентиль подачи газа.
  • Е 04. Паразитное пламя. Возможно искрение датчика, воспринимающего это как открытый огонь.
  • Е 05, Е06. Короткое замыкание датчика температуры ОВ. Возникает из-за появления конденсата на плате с датчиком.
  • Е 07. Отказ датчика температуры ГВС. Проверить контакт датчика.
  • Е 08. Короткое замыкание датчика нагрева ГВС. Замена датчика.
  • Е 09. Отказ вентилятора. Заменить вентилятор.
  • Е 10. Неполадки в системе дымоудаления. Возможна закупорка дымохода или обледенение выводящего канала.

Возможно наличие дополнительных кодов, с которыми необходимо внимательно ознакомиться в руководстве пользователя.

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Запуск котла

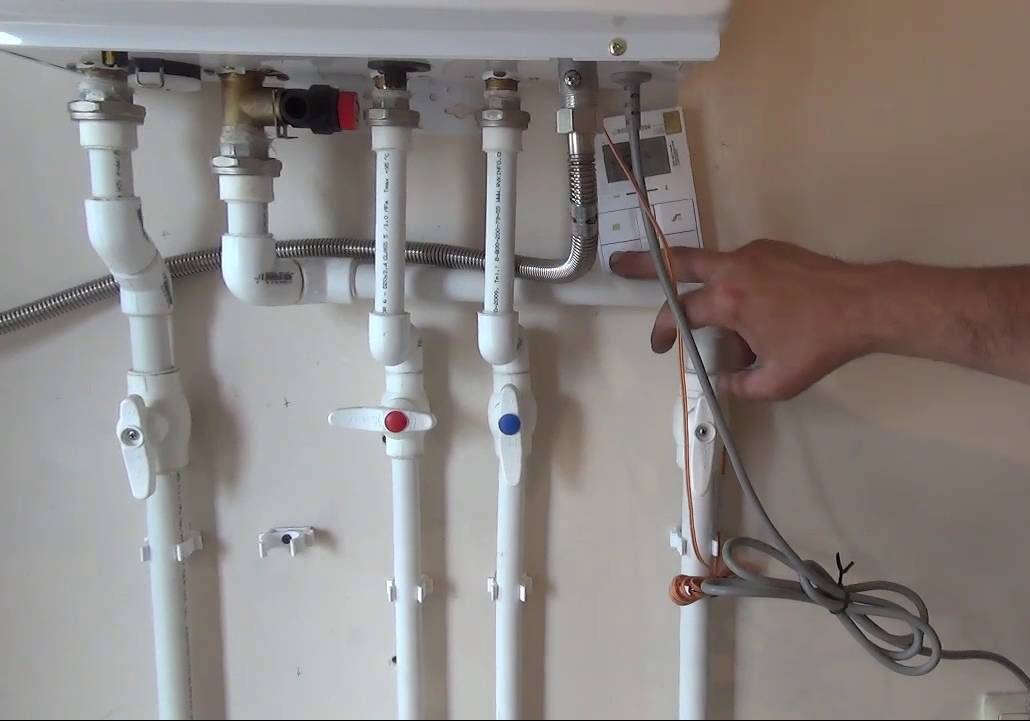

После обвязки котла с дымоотводной системой и инженерными сетями проводится опрессовка тепловых сетей и проверка работы электронных систем и электропитания агрегата. Первый запуск газового оборудования выполняет представитель горгаза.

После того как газовая линия будет проверена и исправна, начинаю подпитку системы отопления с последовательным сбросом воздуха через воздушники. После достижение рабочего давления в контуре отопления приступают к запуску котла через выносной пульт управления.

Все режимы настраиваются на пульте управления. Регулировка температурного режима в системе выполняется нажатием кнопок «+» или «-» при избранном варианте «отопление», обозначенного изображением в виде батареи. ЖК-дисплей отображает значение введенной температуры.

Программа управления имеет возможность установить режим работы отопительной системы по температуре внутреннего окружающего воздуха. Для этого пользователь должен нажать на символ домика с термометром внутри.

процессе настройке показание температуры будет мигать, а при установленном значении — отображение станет постоянным.

Особенности эксплуатации котлов «Навьен»

Navien — бытовые двухконтурные котлы с открытым или закрытым топочным устройством служат для отопления жилых и общественных помещений и нагрева воды для бытовых и технических целей.

Управление котла русифицировано и адаптировано под реальные режимы работы российских инженерных систем.

Механизм APS обеспечивает стабильный процесс горения топлива при минимальном потреблении. Дутьевой вентилятор для подачи воздуха и создания рабочего напора газовоздушной смеси имеет разноскоростные режимы работы и позволяет оператору контролировать скорость вращения для полноты горения, предотвращая конденсацию.

Комплектация котлов Navien:

  • Циркуляционный насос;
  • универсальные теплообменники для отопительного контура и системы ГВС;
  • автоматика безопасности;
  • расширительный бак;
  • выбор отопительного режима и таймер для остановки агрегата;
  • котел Navien, инструкция по наладке и эксплуатации.

Преимущество применения отопительного агрегата – горелка с предварительным смешиванием газовоздушной смеси имеет диапазон модуляции 30-100%.

Что такое газовый котел Navien Deluxe Coaxial 24k

Южно-корейская фирма KyungDong NAVIEN специализируется на выпуске отопительных систем и вспомогательного оборудования.

Газовые котлы от этого производителя весьма популярны в России, поскольку они обладают высоким качеством сборки, относительно дешевы, адаптированы к российским условиям.

Навьен делюкс коаксиал — надежное и неприхотливое оборудование, приспособленное к низким давлениям воды и газа, устойчивое к перепадам напряжения в электросети.

Двухконтурный котел Navien Deluxe Coaxial (Навьен Делюкс Коаксиал) в прошлые годы имел другое наименование — Navien Ace 24 E. Буква Е означает «Euro», что обозначает коаксиальный тип дымохода.

Он устроен по принципу «труба в трубе», где внутренняя часть — дымоход, а внешняя — воздуховод, обеспечивающий подачу воздуха для турбонаддува.

Котел двухконтурный, производящий подготовку систем ГВС и отопления по отдельным линиям. Одной из особенностей котлов Navien является раздельный теплообменник, отдельно нагревающий теплоноситель системы отопления и горячую воду для бытовых нужд.

Он изготовлен из нержавеющей стали, обеспечивающей высокую устойчивость к коррозии.
