Монтаж водостоков
Чтобы создать водовод кровли своими руками, следует приготовить:
- инструмент для вальцовки;
- молотки;
- ножницы по металлу;
- форму для изготовления желобов;
- инструмент для разметки.
Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.
Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.
Принцип выставления уклона
Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.
Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.
Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.
Оформление изгибов
Ошибки при монтаже водовода
- Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
- Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
- Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
- Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
- Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
- Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.
Эти правила являются общими для водостоков всех видов.
Процесс установки системы водоотвода
Правильность установки проверить очень просто:
- Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
- Уклон желобов проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
- Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.
Для защиты конструкции от мусора монтируют сетку
Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора
Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период
Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.
Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.
Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.
Это естественным образом продлит срок службы частного дома.
Зачем нужна установка водостоков?
Водосточная система представляет собой комплекс разных конструктивных элементов, установленных в определенной последовательности на фасаде и кровле здания. Основное же назначение этой системы – это организованный сбор осадков, скапливающихся в результате непогоды (дождь, талый снег). В результате кровля, фасад, фундамент и стены постройки защищены от негативного влияния большого количества влаги.
Благодаря разнообразным приспособлениям водостоки можно прикрепить на крыши здания абсолютно любой конструкции. При этом современные системы по праву можно назвать и частью декора. Так, грамотно подобрав эти элементы, получается умело подчеркнуть особенности кровельного материала, необычную конфигурацию крыши и придать постройке целостность. Принцип действия водостоков заключается в следующем: талая либо дождевая вода стекает в желоба, а они уже направляют ее в систему ливневой канализации. В большинстве случаев стены и фундамент остаются сухими, даже когда за окном ливень, а, значит, их срок службы увеличивается. Также получится избежать таких неприятностей, как потеки на стенах, сырость внутри помещения и т. д.
Изготовление отлива для крыши своими руками из пластиковых деталей для канализации
Можно не покупать готовый отлив, а сделать его своими руками. Для этого используются самые разные материалы: металлические и пластиковые трубы, листовой металл и даже пластиковые бутылки.
Рынок предоставляет широкий ассортимент пластиковых изделий для канализации, что позволяет сделать из них отливы любых форм и размеров. Крепятся детали при помощи обычных хомутов и кронштейнов. Основное преимущество таких отливов – малая себестоимость. Детали подбирают на основании пропускной способности отливов. Чаще всего используются трубы ПХВ — «рыжики» диаметром 110 мм (для изготовления желобов лучше подбирать длинные элементы), диаметром 50 мм (для водостоков), тройники (для воронки).
Сначала делается чертёж конструкции и подбираются необходимые детали. Затем изготавливают элементы желоба путём продольного распиливания труб (места распилов зашлифовываются). Элементы между собой соединяются на клей или с использованием соединителей. Крепят отлив под кровлей аналогично описанному выше с помощью покупных или самодельных кронштейнов. Из пластиковых сеток сворачивают цилиндры диаметром чуть меньше лоткового, фиксируют их проволокой или хомутами и укладывают в отливы для защиты от попадания мусора.
Виды водосточных систем
Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.
Водостоки бывают заводские и самодельные:
- Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
- Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.
Основные элементы водосточных систем могут иметь различную форму сечения:
- Прямоугольную.
- Круглую.
- Квадратную.
Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

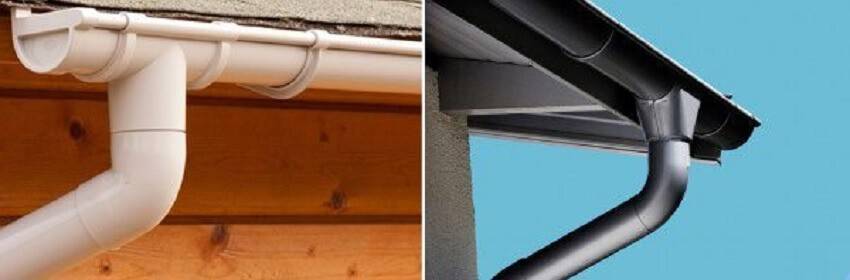

Пластиковые водостоки
Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.
Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.
Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.
По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).
К основным преимуществам пластикового водостока относятся:
- Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
- Высокая прочность и износостойкость.
- Небольшой вес конструктивных элементов.
- Широкий диапазон рабочих температур: от –38 до +65 градусов.
- Простой и быстрый монтаж.
- Широкая цветовая гамма и разнообразие форм.
- Доступное техническое обслуживание и уход.
- Небольшая стоимость готовой системы.
Среди недостатков водоотвода можно выделить следующие моменты:
- Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
- Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
- Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
- Склонность к существенному линейному расширению.
Металлические водостоки
Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.
Подобные системы обладают рядом существенных преимуществ:
- Высокая прочность и надежность.
- Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
- Высокая пожарная безопасность.
- Широкий диапазон температур: от –58 до +125 градусов.
- Стандартность размеров и конфигураций.
К основным недостаткам металлических водоотводов можно отнести:
- Существенную массу конструктивных элементов.
- Сложность проведения монтажных работ.
- Незначительную цветовую гамму.
- Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
- Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
- Высокую стоимость материалов и комплектующих для изготовления системы.
Монтаж водостока
Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли
Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)
Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:
Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние
В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.
Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения
Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;
В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;
Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;
После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;
Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.
Советы от профессионалов по монтажу водостока:
- Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
- Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
- Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.
Облако тегов
бетонный фундамент
Виниловый сайдинг
Дерев’яний будинок
ПРОЕКТЫ ДЕРЕВЯННЫХ ДОМОВ
деревянный дом
закладка фундамента
проектирование деревянного дома
цоколь
цокольный этаж
Wood carving
Влажность древесины
Дерево для резьбы
Клинкерный кирпич
Монолитные перекрытия
Монолитный плитный фундамент
Монтаж винилового сайдинга
Трещины в стене
Утепление фундамента
вольные каменщики
гидроизоляция
деревянные перекрытия
камень
ленточные фундаменты
ленточный фундамент
облицовочный кирпич
разметка участка
резьба по дереву
ремонт фундамента
специализированный кирпич
теплый пол
трещины на фундаменте
утепление
фундамент
экструдированный пенополистирол
Подготовительные работы
Прежде всего нужно приобрести необходимые части отлива. Их количество нужно рассчитать заранее. Подсчитать метраж лотка отлива можно добавив к длине периметра сооружения примерно 10-15%, которые пойдут внахлёст в стыках и подрезку деталей.
При выборе желоба обращают внимание на имеющиеся в продаже кронштейны. Для облюбованного желоба нужны подходящие крепления (идеально – родные), а также воронки и остальные детали
Если отделочные материалы кровли ещё не уложены, то используют кронштейны с длинными держателями, которые крепят на стропила, с небольшим углублением в доске (делают неглубокие выемки, чтобы поверхность держателей была заподлицо с верхом стропил или доски, уложенной на них). Если кровля уложена полностью, то выбираются крепления с короткими держателями или компактные.
Инструменты:
- Инструмент для сгибания держателей кронштейнов,
- Ножовка по металлу,
- Шуруповерт,
- Уровень,
- Леска или строительный шнур,
- Саморезы,
- Силиконовая смазка,
- Маркер,
- Переставные клещи.
Выполняя нехитрые правила, можно правильно с первого раза установить отлив.
Последовательность монтажа водостока
Металлические водостоки для крыши предусматривают качественный и несложный монтаж своими руками. Выполнить его грамотно помогут следующие рекомендации.
Крепление кронштейнов
Сборку системы необходимо начинать от крыльца с учетом нахождения воронки в конце ската
Эта точка монтажа будет наивысшей. Важно помнить, что для обеспечения стока воды желоба должны быть под уклоном в 2-5° или 0,5 см на каждый метр желоба. Чтобы соблюсти это правило, натяните шнурок с соблюдение уклона будущего желоба и отметьте место крепления кронштейнов
Хорошо, если монтаж водостока производится до настила кровли. Тогда крепление кронштейнов производится на крайнее стопило или перекладину и впоследствии закрывается кровельным материалом. Если кровля уже настелена, то крепление кронштейнов возможно к ветровой доске.
Установка водосборных желобов
В монтированные кронштейны вставляются желоба. Важно, чтобы стыки желобов находились между кронштейнами. Стыковка двух желобов с целью их герметизации возможна с применением специальных резиновых уплотнителей, однако, ввиду их большой стоимости, возможно укладывание желобов внахлест в 30 см и крепление обычными саморезами с резиновой прокладкой. Это правило действует и при наличии в системе углов, внешних и внутренних
Монтаж водосборной воронки
После монтажа желобов в них проделывают отверстия для воронок в самых низких местах, отступив от края 20 см. Рекомендуется применять ручную ножовку, так как при использовании болгарки есть вероятность сделать отверстие намного больше необходимого. К полученному вырезу подносится воронка и фиксируется на краях желоба зажимами.
Установка вертикальных водосливных труб
После того как водосборная воронка монтирована к ней крепят вертикальные трубы для отвода воды. В случае большого свеса крыши используется поворотный элемент, который разрешает подвести трубы к стене для закрепления. Крепление труб осуществляется кронштейнами или специальными хомутами на промежутке не более метра друг от друга.
Нижний край водостока может быть выведен в дренажную систему, если такая имеет место быть, или снова иметь поворотный элемент для вывода воды за пределы отмостки фундамента. Важно, чтобы вода выходила на расстоянии не меньше 20 см от отмостки для предотвращения размытия фундамента!
Монтаж обогрева кровли и водостоков
Если эксплуатация крыши и водостока планируется в условиях снежной и морозной зимы, есть необходимость позаботиться о монтаже обогрева. Это уменьшит вероятность повреждения водосточной системы из-за оледенения, а также предотвратит попадание воды под кровлю.
Подогрев водостоков может быть осуществлен установкой системы снеготаяния, то есть устройства, которое поддерживает температуру на плюсовом уровне. Есть следующие варианты устройства обогрева:
- Греющий элемент установлен на нижнюю часть кровли и способствует таянию снега еще на крыше до попадания в желоб водосточной системы;
- Кабель помещается в желоб и трубу водостока и способствует таянию снега и льда непосредственно внутри самой системы.

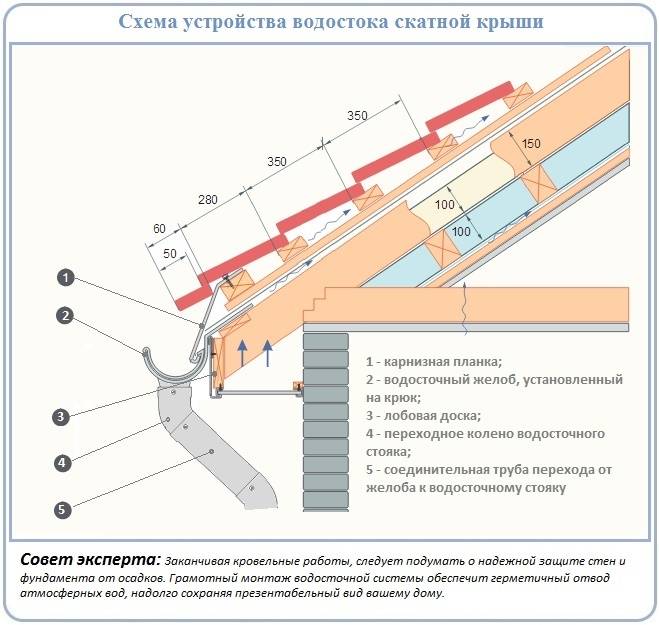

Что входит в состав
Монтаж металлического водостока на крышу своими руками трудно будет выполнить, если не знать все элементы, которые входят в систему. Только разобравшись в этом вопросе можно понять, как работает вся конструкция, а значит, и определиться с ее сборкой. В состав металлической или любой другой водосточной системы входят следующие основные компоненты:
- Желоб. Этот элемент представляет собой канал, который и будет собирать воду, стекающую с кровли. Желоб имеет полукруглую или угловатую незамкнутую форму, которая подбирается в соответствии с дизайном крыши. Сечение должно быть рассчитано так, чтобы справиться с нагрузками.
- Водосточные трубы. По ним дождевая или талая вода стекает с крыши вниз. Их сечение также следует предварительно рассчитать.
- Воронки, заглушки, элементы крепления и так далее. Таких дополнительных элементов может быть много. Например, желательно использовать специальные решетки, которые будут предотвращать попадание мусора в металлический водосток. Это особенно актуально, если дом расположен в непосредственной близости от деревьев. Именно опавшие листья, попадающие с крыши в водосток, являются «главными» по возникновению заторов.
Вся система работает следующим образом. Вода по скатам кровли попадает в желоба. Далее, через воронки она попадает в водосточные трубы, по которым попадает в водоотливы или в емкость для сбора влаги. Все элементы крепятся к крыше или к стенам с помощью кронштейнов или других приспособлений. Заглушки устанавливаются на торцах желобов.
Крепление водосточной трубы к стене при прокладке водостока сверху вниз
Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:
- Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
- Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
- По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
- Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
- На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.
Материалы для водовода
Как правило, для изготовления водовода, используют следующие материалы: металл и пластик. Самым экономичным и наиболее долговечным, считается оцинкованный водоотвод. А вот пластиковый водосток, хоть и имеет малый вес, и довольно хорошо смотрится, но все-же, не так прочен, как металлическая конструкция. Если, в холодный период времени, в пластиковом водоводе, внезапно застынет вода, то такое негативное явление, может привести к частичному или полному разрушению, водоотводного кровельного сооружения.
Качественное и красивое, обустройство водовода своими руками, предполагает вариант из металла, окрашенный в тон крыши. Он ни только практичен и идентичен цвету крыши, но и достаточно долговечен и практичен
Немаловажно при этом, что выглядит, такое водосточное сооружение, довольно привлекательно и эстетично. Металлический водоотвод, с крыши здания, как показывает практика, в любой период времени года, наиболее эффективен, стабилен и надежен. Пластиковый и металлический водосток
Пластиковый и металлический водосток
Монтаж металлического водостока для крыши своими руками, как показывает практика, довольно часто выполняют, из следующих видов материала:
- Оцинкованные;
- С покрытием из полимеров;
- Медные.
В основном, разница между, представленными выше, строительными материалами, в сроке эксплуатации и цене, металлического изделия.
Преимущества и недостатки металлических водостоков
Преимущества металлических водостоков, заключаются в следующем:
- Сравнительно, высокая надежность;
- высокая стойкость, к температурным колебаниям (от -60 до +130°C);
- хорошая прочность, отводной конструкции;
- приемлемая стойкость, к воздействию окружающей среды;
- способность хорошо держать снеговые нагрузки.
Среди явных недостатков, можно отметить, следующее:

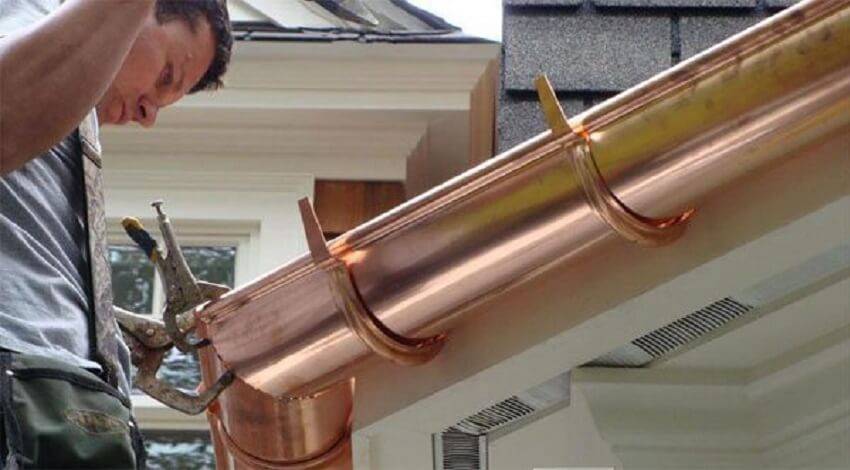

Монтаж медного водостока
- Сравнительно, высокую стоимость конструкции;
- при появление сколов и царапин, склонность к коррозии;
- довольно сложная установка и крепление;
- сравнительно, большой вес, отводного сооружения;
- крепление конструкции, только к крышам, имеющих угол 90°.
Если, кровельное сооружение частного строения, покрыто мягкой черепицей, то наиболее практичный и безопасный вариант ‒ это монтаж и крепление системы водостока своими руками из ПВХ. Дело в том, что мягкая черепица, как правило, содержит каменную крошку, которая способна быстро испортить покрытие металлических систем, что значительно сократит срок службы водовода. А вот пластиковый водосток, подобный негатив настила, не в силах разрушить.
