Монтаж металлических водостоков для крыши своими руками — поясняем по порядку

Особенности монтажа водостока

1. Держатели водостока крепятся на лобовую доску. Ее толщина должна обеспечивать такое положение кронштейна, при котором карнизный свес накрывает 1/3 диаметра желоба. При таком размещении водостока дождевая вода не разбрызгивается и не переливается через край.

2. Первым устанавливается кронштейн, максимально удаленный от водосточной трубы. Внешний край желоба должен находиться на 1-2 см ниже предполагаемой линии ската, это предотвратит разрушение водостока сходящим снегом.

Чтобы обозначить линию ската, положите на кровлю деревянную рейку длиной 80-100 см.

Вторым устанавливается кронштейн у водосточной трубы. Он задает угол уклона водостока (3-5 мм на каждый погонный метр желоба):

— с помощью уровня проведите на лобовой доске горизонтальную линию и отметьте на ней положение кронштейна;

— измерьте расстояние между первым и вторым кронштейнами. Рассчитайте и отложите от горизонтальной линии вниз разницу по высоте (30-50 мм на 10 погонных метров желоба);

— закрепите второй кронштейн.

Натяните между ближним и дальним кронштейнами шнур, установите по нему промежуточные кронштейны. Шаг между ними определяется инструкцией по монтажу.

Превышение рекомендованного шага может привести к провисанию и последующему разрушению водосточного желоба.

3. Если на крыши присутствуют ендовы, уклон направляется в сторону фронтонов. Точное положение воронки над ливнеприемником определяется с помощью отвеса.

4. При установке водосточной системы капельник заводится внутрь желоба.

Обратите внимание, устанавливать элементы водосточной системы на кровельные материалы Ондулин не допускается!

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Как следует выбирать водостоки?

Выбор между пластиком и металлом обусловлен множеством факторов. Водосточная система не является чем-то самостоятельным. Она должна соответствовать материалу кровли и форме крыши.

Выбирая систему водостока, необходимо ориентироваться на:

  • площадь скатов крыши;
  • финансовые возможности;
  • климатические условия (объемы дождя и снега, температуру воздуха в течение года);
  • дизайн фасада здания;
  • уложенный кровельный материал.

Если есть вероятность образования наледи, то лучше всего остановить свой выбор на металлическом водостоке. Это касается и ситуации с обильными осадками и сильными морозами. Пластик в этом случае стоит сразу отложить в сторону.

Если кровля сделана из меди, то и водостоки лучше подбирать для крыши медные – дешевые пластиковые конструкции при таком соседстве будут смотреться слишком убого

Если дом покрыт металлочерепицей либо профнастилом, то самым оптимальным выбором будет металлический водосток из оцинкованной стали с полимерным покрытием под цвет кровельного материала.

А для выполненной из гибкой черепицы или иной мягкой кровли больше подойдет вариант из пластика. Под шифер также стоит брать пластиковую конструкцию.

Многое при выборе водостока зависит от возможностей в плане финансов. Сначала нужно выполнить расчет необходимого количества типовых элементов для сборки водостоков. Как правильно это сделать мы рассмотрели в следующей статье.

Если из-за нехватки средств для покрытия крыши выбирались дешевые материалы, то тратиться на водоотвод из меди смысла мало. Это непрактично и выглядеть будет нелепо.

Лучше в такой ситуации смонтировать пластиковые трубы и желоба, а на следующий год вложиться в новую кровлю и водостоки по полной.

Общие черты монтажа водосточной системы

Для того чтобы совершить монтаж внутреннего водостока, работы следует начинать с нижних отделов, постепенно подключая их непосредственно к воронкам. Все элементы должны быть правильно и корректно соединены между собой, а также загерметизированы.

Водосборники могут быть установлены на расстоянии 60 метров друг от друга. Если поверхность является наклонной, это расстояние не должно превышать 48 метров. В случае, когда плоская крыша находится над жилыми помещениями, над каждой секцией должно быть как минимум два воронки. Корпуса этих изделий должны быть полностью спрятаны между перекрытиями. Кровельный материал должен плотно примыкать к данным устройствам, не позволяя воде затекать в щели.

Водосборники могут вклеиваться в конструкцию или же монтаж может осуществляться при помощи шурупов из нержавеющей стали. Установка воронки внутреннего водостока. Воронка к отводам присоединяются при помощи компенсационных раструбов. Расстояние к наружной стене не должно быть менее 1 метра.

Отводные трубы могут быть расположены в технических помещениях, на специальных фермах или же на чердаках. Они не должны походить над оборудованием, которому противопоказан контакт с жидкостями. Прочистки и ревизии должны быть прикреплены к выпускному патрубку водоприемника. Это можно делать при помощи отводов или тройников. Лучше всего монтаж стояков осуществлять в специальных нишах или шахтах – там, где проходят трубы отопления или вентиляции. Кроме этого, их можно провести в коридорах жилых помещений или же по колонам в промышленных зданиях. Если выпуск воды происходит открытым способом, стену в месте выхода трубы нужно заделать минеральной ватой и заштукатурить

При этом важно предусмотреть варианты отвода воды от здания, чтобы не произошел размыв грунта

Монтаж воронки

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

  • Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
  • Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
  • Ножницы и острый нож для отделения от бутылки нужных частей;
  • Нетолстая проволока для присоединения конструкции к крыше;
  • Шило или выжигатель для проделывания отверстий в пластиковых деталях;
  • Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

  • Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
  • Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
  • У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
  • Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
  • Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
  • После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
  • Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
  • Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

  • Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
  • Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
  • Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
  • Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
  • В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
  • Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

  • Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
  • Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
  • Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.

Элементы водостоков

В их перечень входят:

  1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
  2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
  3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
  4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
  5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
  6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
  7. Труба водосточная. Предназначена для вертикального стока воды.
  8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
  9. Слив. Отводит воду из системы в почву.
  10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
  11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
  12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
  13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
  14. Хомут крепежа трубы к фасаду здания.
  15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
  16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Монтаж водостоков

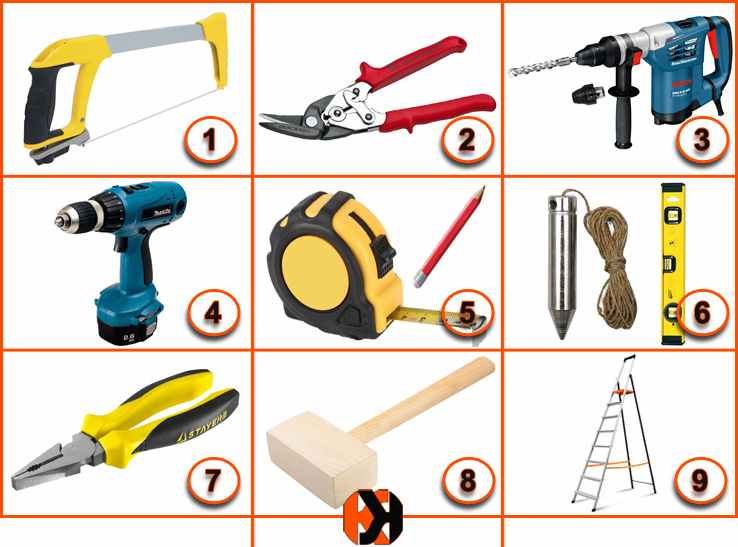

Чтобы создать водовод кровли своими руками, следует приготовить:

  • инструмент для вальцовки;
  • молотки;
  • ножницы по металлу;
  • форму для изготовления желобов;
  • инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

  1. Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
  2. Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
  3. Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
  4. Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
  5. Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
  6. Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

  • Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
  • Уклон желобов проверяют уровнем, теодолитом или нивелиром.
  • Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
  • Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора

Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Что собой представляет водосток

Система водостоков – это пластиковые и стальные нержавеющие элементы, закрепленные по специальной схеме под крышей и на фасаде здания. Главные составляющие водосточной структуры – желоба и трубы, соединенные друг с другом сваркой или специальными перемычками.

Необходимость установки

Водосточные системы необходимы для отведения атмосферных осадков с крыши с целью защиты строения от чрезмерного уровня влажности. Желоба и трубы выводят в специальные сточные проемы и канавки, чтобы вода уходила в общий поток и не размывала фундамент строения.

Подтопление и намокание стен, фундамента и деревянных конструкций ведет к разрушению, образованию грибка и плесени. Постепенно процессы переходят на внутренние отделочные материалы. Водостоки для крыши способны предотвратить эти процессы.

Дополнительно эти системы обеспечивают отвод воды с территории перед домом и прилегающих зон. Также водосток защищает от намерзания сосулек.

Какие водостоки у вас установлены?

Пластиковые
77.5%

Оцинкованные
20%

Медные
2.5%

Алюминиевые
0%

Проголосовало: 40

Конструкция

  • Лоток, или желоб. Предназначен для приема воды, тающего снега. Желоб крепится под свесом и представляет собой круглый канал, похожий на разрезанную вдоль трубу. Также желоба могут быть квадратными и треугольными. Но эти формы используются реже.
  • Водостоки, или трубы. Это сборные конструкции прямоугольного или цилиндрического сечения.
  • Колена. Гнутые трубы, используемые для создания изгибов и крепления желобов к воронке водостока.
  • Заглушки. Необходимы для защиты торцов желобов от подтекания воды.
  • Воронки. Устанавливаются под желоб для перенаправления воды в трубы.
  • решетка для улавливания листов и крупного мусора;
  • тройники – используются для разделения потока воды;
  • муфты для соединения деталей при монтаже;
  • колено слива – окончание водостока, направляющее поток воды от фундамента в приемную полость;
  • кронштейны для крепления желобов и труб;
  • хомуты для фиксации к стене и защиты от вертикального сдвига.

Иногда для защиты водосливов, особенно металлических, применяются специальные «крыши» на ножках, не препятствующие току воды из желоба.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

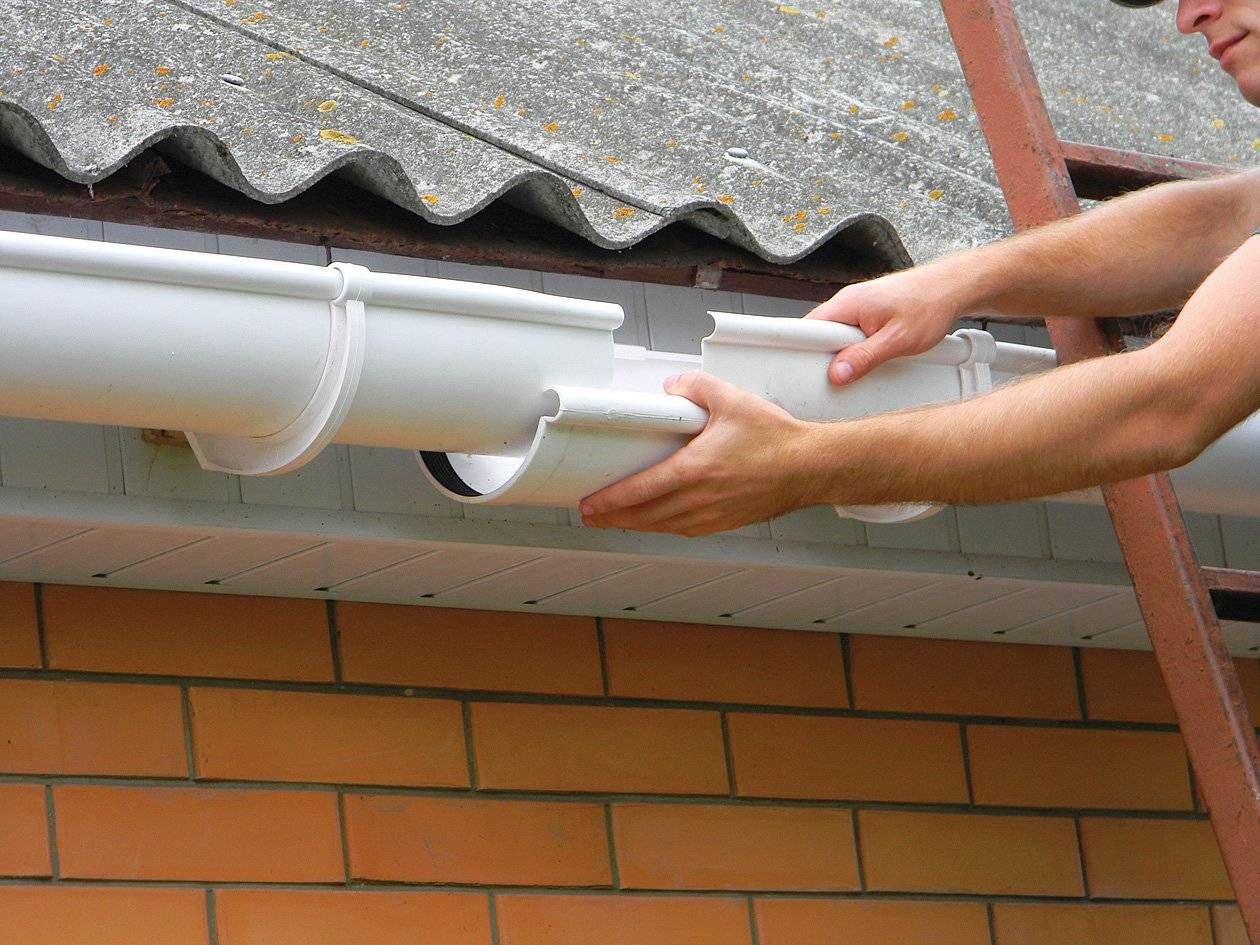

Установка желобов осуществляется в соответствии с простой инструкцией:

  • уложить желоб на кронштейны внешним пазом вниз;
  • произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

  • использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
  • осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Как монтировать

Установить металлические водосточные системы своими руками – это вполне решаемая задача. Главное – это не спешить и делать все правильно и аккуратно. Сам монтаж проводится в следующей последовательности:

Прежде чем приступить к установке желобов и труб металлического водостока крыши, следует закрепить кронштейны. Это делается еще до монтажа кровельного материала, делается это во время монтажа обрешетки. Как правило, кронштейны крепятся непосредственно к стропилам

При монтаже очень важно соблюдать уклон в сторону ближайшей воронки. В этом случае вода не будет скапливаться в желобах

Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов. Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

На этом всю систему отвода стоков с крыши можно считать завершенным. Как видно монтаж не вызывает особых сложностей и вполне может быть выполнен своими руками даже без наличия особых строительных навыков.

Видео по теме:

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

  1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
  2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
  3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

По типу материала

По этому параметру конструкция бывает металлической или сделанной из пластика. Каждая обладает такими достоинствами и недостатками:

МатериалХарактеристики
ПластикСистема бывает клеевой и бесклеевой. Она обладает такими достоинствами:

  • устойчивостью к солнечным лучам (не выгорает);
  • прочностью и небольшим весом;
  • простотой установки;
  • большим разнообразием комплектующих;
  • устойчивостью к коррозии;
  • наличием широкой цветовой гаммы;
  • клеевая система не требует дополнительного ухода;
  • обширным диапазоном температур: -40…+70°С.

Но пластик имеет такие недостатки:

  • разрушается вследствие механического воздействия;
  • применяется только на малоэтажных зданиях;
  • не подлежит ремонту после поломки;
  • требует регулярной замены уплотнителей из резины;
  • обладает высоким коэффициентом линейного расширения
МеталлТакие изделия прочные, имеют стабильные размеры, выдерживают температуру в пределах -60…+130°С. Достоинства металлических конструкций такие:

  • не горят;
  • высокая надежность;
  • способность выдерживать большие ветровые и снеговые нагрузки.

Но системы такого типа стоят дорого, сложны в монтаже. Цветовая гамма скудная. При механическом повреждении защитного слоя на изделии появляется ржавчина. В металлических конструкциях присутствует небольшое количество элементов, поэтому сфера их применения ограничена.

Указанные системы бывают такими:

  • стальные (оцинкованные, с полимерным покрытием, окрашенные);
  • алюминиевые;
  • медные;
  • цинк-титановые (они самые прочные и дорогостоящие

Выбор конструкции для водоотвода зависит от типа крыши, предполагаемой нагрузки, используемого кровельного материала, этажности сооружения.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.


Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²Диаметр жёлоба, ммДиаметр трубы, мм
до 3090–10075
30–50100–12087
50–125120–150100
больше 125150–200110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

Это приводит к нарушению защитного цинкового слоя

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
