Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.
Установка кронштейнов на лобовую доску
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.
Кронштейн с длинной ножкой
Важно при установке придерживаться строго двух параметров:
расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.
Установка и крепления кронштейнов к обрешетке
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкой
Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.
Монтажная планка с кронштейнами для желобов
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.
Крепление к подшивке свеса крыши
Инструкция по монтажу водосточной системы
- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
- Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
- Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
- При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
- Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.
Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
Водосточная система Docke Германия-Россия
Водостоки Дёке – новое поколение водосточных систем из ПВХ!
Водосточные системы Дёке были разработаны в Германии специально для строений малой этажности – коттеджей, загородных домов и дачных домиков. Водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий. Продукция выпускается под торговой маркой Docke по лицензии и под контролем компании “DOCKE Systemlosungen GmbH”, Берлин.
про водосточную систему
Оптимальная цена
Водостоки Дёке – это оптимальное соотношение “цена-качество” в сегменте водосточных систем из пластика. Причина в таком соотношении – традиционное немецкое качество по российским ценам. Налаженные связи с поставщиками делают возможным сохранение стоимости продукции на оптимальном уровне. Производство водостоков Дёке расположено в России, что позволяет максимально снизить транспортные издержки.
Надежность и гарантии
Водосточные системы Дёке отличаются высокой степенью надёжности, нетребовательны к уходу и сохраняют свои функциональные качества долгие годы. Использование современного оборудования на производстве, дает возможность обеспечить водостокам Дёке возврат к первоначальной форме при различных видах деформации – изгибах, ударах и других механических воздействий. Достаточная толщина элементов обеспечивает высокую прочность при работе под нагрузкой воды, снега и льда. Гарантированный производителем срок эксплуатации водостоков Дёке – 25 лет. Это подтверждается фирменным гарантийным талоном.
Цветовая гамма
Водостоки Дёке производятся в четырех цветах: белый, коричневый, киви (салатовый) и банан (светло-желтый). Они идеально сочетаются с цветами сайдинга Дёке и наиболее распространенными оттенками кровли: красным, коричневым, зеленым, синим или серым. На нашем складе в Киеве в наличии придерживается два цвета водостоков Дёке: белый и коричневый. Остальные два оттенка являются заказными, и поставляются на наш склад в течении 10 рабочих дней при 100% предоплате.
Стойкость к выцветанию и климатическая устойчивость
Новые технологии и инновационные материалы позволяют водостокам Дёке иметь стойкость к выцветанию для все цветов, на протяжении всего срока службы. Эксплуатация водостоков Дёке проходит в климатических условиях от +50 до -50 градусов. Водостоки Дёке абсолютно не подвержены коррозии и гниению, устойчивы к воздействию кислот, щелочей и солей, которые могут быть растворены в дождевой воде. Еще один дополнительный плюс водосточных систем Дёке – слабая адгезия (сцепление) со льдом.
Легкий вес
Погонный метр водосточной трубы Дёке весит всего 690 граммов. Учет веса конструкции не требуется на этапе проектирования, поэтому водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий.
Легкий монтаж
Система водостоков Дёке проста в установке и универсальна, поэтому установить ее под силу обычному строителю-любителю. В водостоках Дёке применена система бесклеевого соединения, герметичность надежно обеспечивается резиновыми уплотнителями. Элементы просто соединяются друг с другом и легко защелкиваются. При этом каждое соединение трубы или желоба с фитингом является компенсатором температурного расширени/сжатия.
Восстановление формы
Разработанная специалистами Дёке технология “Form Keeper” обеспечивает восстановление элемента водосточной системы в случае деформации. После окончания воздействия элемент принимает первоначальную форму без потери качественных характеристик и внешнего вида. Эффект памяти формы является важным отличием пластиковых водосточных систем Дёке от оцинкованных и металлических водостоков, которые при деформации теряют вид и свойства без возможности восстановления.
Система Clear Tube
Налипание листвы на внутренней поверхности водостоков всегда доставляет немало хлопот. Особенно остро эта проблема возникает осенью. Специалистами Дёке разработана специальная система “Сlear Tube”, которая позволяет навсегда избавиться от проблемы налипания листвы: на внутренней поверхности желоба и фитингов предусмотрены продольные ребра, предотвращающие налипание листвы внутри водостоков и уменьшающие риск засорение трубы.
Расчет и выбор материалов для водостока
Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.
Элементы водосточной линии
Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.
Основные элементы горизонтальных линий:
Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.
Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.
Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.
Соединительные детали
В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.
Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

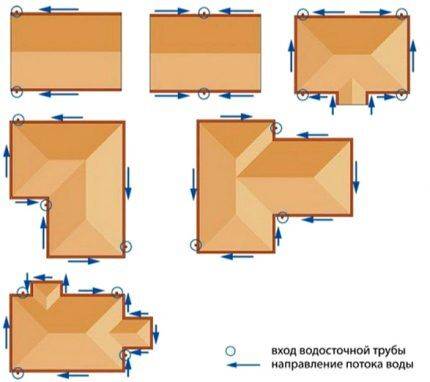

Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- если длина желоба превышает 12 м – 2 отвода;
- для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
- на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.
Пошаговая инструкция по монтажу водостока своими руками
Разберем поэтапно самостоятельную фиксацию системы из пластика.
Необходимые инструменты и приспособления
Для работы понадобится такой набор:
- ножницы по металлу;
- шуруповерт;
- ножовка по металлу или дереву;
- перфоратор (чтобы крепить к стене хомуты);
- уровень;
- ручная или электродрель;
- отвертка;
- рулетка, карандаш;
- резиновый молоток;
- строительные леса;
- маркер, шнур (для отметок);
- стусло – инструмент для перпендикулярного распила.
Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.
Порядок монтажа
Рекомендации таковы:
- Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
- Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
- Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
- Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
- Внутрь воронки вставляем желоба до полного защелкивания.
- Теперь желоба вставляем внутрь кронштейном до защелкивания.
- Если того требует конструкция крыши, между двумя желобами ставим соединитель.
- Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
- Ставим заглушку на желоб до щелчка.
- Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
- Закрываем сверху желоба защитной решеткой.
- Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
- Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
- Трубы между собой соединяем муфтой с прокладкой.
- К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
- На расстоянии от грунта в 20 см к трубе крепим слив.
- На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.
На этом работу можно считать оконченной.
Как устанавливать вертикальные водоотводы
Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.
Последовательность монтажа следующая:
- Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
- Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
- Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
- По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
- Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
- К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.
Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.
Установка желобов
Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз. Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба. При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.
Можно воспользоваться другим способом при соединении желобов их углов между собой. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации. Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20 мм. На торцы желоба установите заглушки.
Правила выбора водосточных систем
Есть множество деталей, входящих в систему водостока. Их количество в каждом случае высчитывается индивидуально. Всё зависит от того, какую площадь занимает крыша.

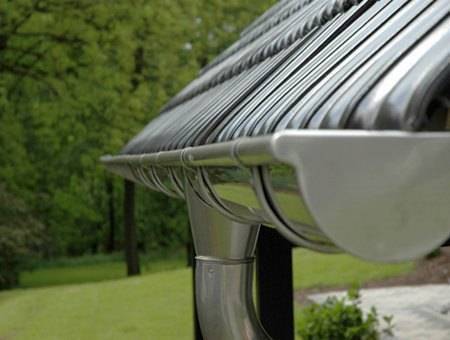

металлический водосток
Желоба и трубы бывают нескольких разновидностей:
- с прямоугольным сечением;
- с сечением в виде круга.
Прямоугольники дешевле кругов. Но в некоторых случаях их монтаж провести сложнее. Удобнее и проще будет устанавливать системы с сечением прямоугольным, если у строения множество углов, выступов, других геометрических сложностей. Но многие выбирают именно круглое сечение. Они проще всего монтируются, выглядят аккуратнее.
Надо иметь в виду две важные характеристики, рассчитывая диаметр сечения:
- общая площадь кровельного покрытия;
- средний объём стоков.
Лучше иметь некоторый запас по диаметру. Тогда и пропускная способность будет больше.
Преимущества и недостатки разных материалов для водостока
Если у вас загородный дом, то правильная организации водостока – очень важная задача. С его помощью вы можете не только решить проблему сохранности строения, но и использовать талую и дождевую воду для полива сада и огорода.
Такая практика позволит не только значительно сэкономить средства, но и добиться отличных результатов на участке, потому что подобный полив благодатно сказывается на растениях
У всех, кто занимается установкой системы водоотвода, в первую очередь встает вопрос выбора материалов для конструкции. Производители предлагают металлические или пластиковые элементы. Каждый из этих видов имеет свои плюсы и минусы.
Пластиковые водостоки для крыши: плюсы и минусы
Пластик сейчас уверенно теснит многие традиционные строительные материалы, и это неудивительно
Его главное преимущество – устойчивость к коррозионным процессам, что особенно важно в случае прямого контакта с влагой. Кроме того, пластиковые водосточные системы не боятся ультрафиолета, не реагируют на химическое воздействие и, что очень важно для кровельной конструкции, имеют небольшой вес
Грязь легко смывается с таких желобов и труб
К недостаткам ПВХ можно отнести его восприимчивость к перепадам температуры и меньший срок службы в сравнении с металлическими аналогами.
В основе металлических конструкций – алюминий, сталь или медь. Для сохранности их покрывают полимерной плёнкой. Самой долговечной считается медь – она может прослужить полтора века, причём ей не страшны никакие температурные перепады.
Медные водостоки очень прочные, отлично сопротивляются коррозионному воздействию и, нужно признать, выглядят весьма престижно
Стальные отличаются от медных меньшим сроком службы – всего до сотни лет, но они также прочные и не боятся экстремальных условий. И последние, алюминиевые водостоки – лёгкие, но не такие прочные как стальные и медные.
Недостаток у всех этих систем общий – их цена в разы выше, чем у систем из ПВХ.
