Компрессор для септика — виды, как выбрать и установить

Компрессоры – принцип работы

Любая модель компрессора предназначена для сжатия воздуха и его последующей подачи под

Следует отметить, что на отечественном рынке присутствует множество разновидностей компрессоров и сделать правильный выбор достаточно сложно. Условно все модели можно разделить на два типа:

Простые устройства или собственно компрессоры, идеально подходящие для использования в самодельных септиках.
Сложные механизмы, обладающие дополнительными узлами (например, осушителем и охладителем воздуха). Такие устройства стоят дороже и, по сути, не нужны для канализационной системы.

Деление по техническим характеристикам следующее:

Объёмные компрессоры работают по принципу уменьшения объёма воздуха и увеличения его давления. Делятся они на два вида:

Поршневые нагнетают воздух в накопительную камеру посредством поршневой группы. Существует отдельная подгруппа поршневых моделей, оснащённых мембранами. При низкой производительности такие агрегаты способны нагнетать избыточное давление в рабочей камере.
Роторные модели отличаются бесшумной работой и долговечностью. В них воздух нагнетается с помощью лопастей (винтов).

Динамические агрегаты нагнетают воздух за счёт скорости его движения. В результате на выходе

Лучшим выбором для дачной канализации будет небольшой компрессор с мембраной. Это недорогое и достаточно надёжное устройство. Можно выбрать также устройство роторного типа (с винтами). Однако, такие компрессоры могут отличаться большими размерами. А модели, работающие по принципу сухого сжатия, нуждаются в регулярном сервисе.

Что касается производительности, необходимо ориентироваться на следующие параметры:

на 2-3 кубометра требуется нагнетание 60 литров воздуха в минуту;
на 4 кубометра – 80 л;
на 6 кубометров – 120 литров.

Виды компрессоров

Начнем выбирать компрессор для аэрации септика с подбора этого устройства по принципу работы. В зависимости от этого они бывают:

винтовыми;
мембранными;
центробежными;
поршневыми.

Не все они подходят для реализации поставленной цели.

Винтовые компрессоры

Основной деталью, перемещающей воздух в винтовом компрессоре, является так называемый винтовой блок. Он же своей сложностью и определяет повышенную цену такого компрессора.

Винты блока чем-то напоминают шнеки от мясорубки. Только второй шнек является зеркальным отображением первого. Они расположены рядом в герметичной полости так, что входят друг с другом в зацепление. При вращении их (в разном направлении) воздух будет перемещаться от входа в полость винтового блока к выходу из него.

Достоинства:

небольшие габариты;
большой срок службы;
экономичность;
низкий уровень вибраций (устройство серьезного фундамента под насос не требуется);
не требуется установка дополнительных фильтров для улавливания масла на выходе, так как его там почти не бывает;
прекрасно управляется автоматическими системами.

Устройство винтового компрессора

К недостаткам можно отнести только высокую цену

И, что менее для нас важно – не терпимость к перекачке агрессивных газов. Камера винтового компрессора герметична и не разбирается, поэтому при внутренней поломке меняется устройство целиком

Производители септиков активно комплектуют свои изделия этой моделью компрессов.

Мембранные компрессоры

Работа мембранного компрессора основана на колебаниях гибкой мембраны, края которой зафиксированы. Возвратно-поступательные движения ее обеспечивает либо кривошипно-шатунный механизм, либо столб жидкости, перемещаемый поршнем.

Компрессор для автономной канализации мембранного типа работает от колебаний якоря, находящегося в магнитном поле катушки. При питании ее от переменного тока якорь и мембрана колеблются с частотой 50 Гц. Катушка занимает меньший объем, чем электродвигатель, за счет чего устройство получается компактным.

Рабочая камера над мембраной имеет два клапана: впускной и выпускной, как у камеры сгорания двигателя автомобиля. При движении мембраны вниз открывается впускной клапан, пропускающий воздух от входного патрубка внутрь. При движении назад впускной клапан закрывается, а воздух через выпускной выталкивается на выход.

По такому же принципу работают и вибрационные насосы.

Мембранный компрессор Thomas

Общим недостатком мембранных нагнетателей является низкий коэффициент сжатия. Но компрессор для канализации и не должен иметь высокое значение этого параметра, так что это не критично. Двух атмосфер в большинстве случаев будет достаточно.

Центробежные компрессоры

Эти устройства состоят из корпуса и вращающегося внутри ротора с лопастями, приводимого в движение электродвигателем. Перемещение воздуха происходит за счет центробежной силы, отбрасывающей его в сторону. Поэтому компрессор данного принципа действия и получил такое название.

Устройство центробежного компрессора

Работа его напоминает винтовой компрессор, только вал у него всего один. Зато производительность на порядок выше. Работа компрессора в септике с такой производительностью является более, чем излишней, плюс, приборы такого типа чаще всего имеют достаточно большие габариты. Поэтому их там никогда и не применяют.

Поршневые компрессоры

Рабочая камера поршневого компрессора еще более напоминает камеру сгорания двигателя автомобиля, чем мембранный компрессор. При возвратно-поступательном движении над поршнем попеременно создается то разрежение, то сжатие. Движение воздуха от входа к выходу происходит через соответствующие клапаны.

Но есть у этих моделей и другие недостатки: низкий КПД, высокий уровень шума, повышенный нагрев при работе. К тому же и надежность у него намного ниже, чем у всех остальных ранее рассмотренных устройств.

Еще они не переносят длительной работы – необходимо их периодически останавливать.

Поршневой компрессор

В силу всего этого компрессор воздушный для септика на поршневом принципе работы можно увидеть только разве что на промышленных объектах.

Материала для изготовления септика

На рынке несложно найти множество заводских очистных сооружений. Но на покупки придется потратить много денег, поэтому часто стараются обустроить септик самостоятельно. Используют для работы в основном недорогие и доступные материалы.

Картинка 4. Кирпичный септик

Плюсы и минусы самых популярных строительных материалов можно посмотреть в таблице.

Материал	Положительные свойства	Недостатки
ЖБ изделия	Недорогой материал, длительный срок эксплуатации, хорошо противостоит давлению грунта, большой объем	Требуется привлечение грузоподъемной техники, возможная потеря герметичности
Емкость из монолитного бетона	Недорогой материал, длительный срок эксплуатации, нет швов, что снижает риск потери герметичности	Работа, требующая много времени и трудозатрат
Кирпичная конструкция	Недорогой материал, доступность благодаря возможности использования б/у материала,	Возможная потеря герметичности, работа, требующая много времени и трудозатрат
Пластиковые емкости	Небольшая масса, возможность использования б/у еврокубов, длительный срок службы, полная герметичность	Возможность всплытия из-за малого веса, низкая стойкость к массе грунта, высокая цена

Картинка 5. Септик из ЖБ изделий

Как самому сделать аэролифт для септика

Не секрет, что лучшим решением вопроса, касающегося очистки сточных вод на участках, где отсутствует центральная канализация, является установка септика или системы биологической очистки. Но чтобы очистные сооружения работали максимально эффективно, могли отличиться высокой производительностью, необходимо применять дополнительное оборудование, в частности, аэролифт или эрлифт.

Аэролифт – это своеобразный струйный насос, обеспечивающий перемещение жидкости из приемника септика в аэротенк – камеру, населенную бактериями. Он может работать и с чистой средой, и в случаях, когда в ней содержатся определенные примеси, ил, поэтому в рассматриваемой ситуации будет функционировать без проблем. В целом, такие устройства применяют не только для септиков. Их устанавливают в скважины, используют на промышленных объектах – везде, где требуется организовать быстрое перемещение жидкости. Зависимо от целей применения эрлифты могут отличаться техническими параметрами, но в любом случае конструкция у них будет предусматривать одни и те же элементы, изменений в принципе работы нет.

Конструктивно аэролифт состоит из:

Чтобы точнее понимать, какой будет эксплуатация рассматриваемого устройства, необходимо внимательно рассмотреть все его особенности. Они заключаются в следующем:

Мы видим, что эрлифты представляют собой простые, надежные и функциональные устройства. И все же, многие сомневаются в необходимости их установки в септике.

Зачем нужен аэролифт для септика

Рассматривая особенности принципа работы, можно выделить две основные функции эрлифта в септике. Первая – это ускорение перемещения сточных вод из приемной камеры в аэротенк. Конечно, можно дождаться достижения уровня наполнения резервуара до тех показателей, когда стоки сами будут переливаться в соседнюю емкость через соединяющую трубу. Но в этом случае функциональность очистного сооружения снизится, а в его эксплуатации могут появиться проблемы, например, неприятный запах на участке. Когда сточные воды перемещены в аэротенк, зловоние не ощущается, потому как тут оно быстро исчезает в результате брожения и переработки стоков.

Вторая функция эрлифта – поддержание нужного количества бактерий в стоках, за счет которых и происходит брожение, являющееся неотъемлемым этапом очистительного процесса. Все мы знаем, что бактерии бывают анаэробными и аэробными. Последние существуют только в среде, где присутствует кислород. Если его недостаточно или нет вовсе, микроорганизмы погибают. Относительно септика такая ситуация недопустима, потому как приведет к замедлению переработки сточных вод. Минимальное последствие – распространение по участку неприятного запаха. Чтобы избежать подобного развития событий, и применяют аэролифты.

Как выбрать аэролифт или сделать своими руками

Безусловно, проще всего купить эрлифт в специализированной компании, ведь его цена вполне доступна для любого, кто имеет на своем участке очистные сооружения в виде септиков

При этом важно понимать, что максимальные границы стоимости могут достигать достаточно высоких отметок. Все зависит от особенностей самого аэролифта:

Также следует обращать внимание на назначение. Устройство может быть универсальным или изготовленным под конкретные модели септиков, например, ТОПАС

Компрессор для подачи воздуха приобретается отдельно

При его выборе нужно обращать внимание на бренд, определяющий надежность устройства, а также производительность и мощность, сопоставляя с характеристиками очистного сооружения, объемов поступающих в него сточных вод

Можно сделать эрлифт и своими руками.

Для работы понадобится труба для подъема стоков и перемещения в другую камеру, трубка для подачи сжатого воздуха

Тут важно правильно определить диаметры, ведь от них зависит производительность системы. Компании-изготовители предлагают модели с диаметрами 25-32 мм

Можно взять меньшее сечение, например, 20 мм. Важно понимать – чем больше диаметр, тем выше производительность системы, но потребуется и больше сжатого воздуха, следовательно, повысятся требования к мощности компрессора. В целом, сечение будет зависеть и от глубины погружения трубы в жидкость, а также высоты подъема рабочей среды. Чтобы не тратить время на расчеты, просмотр соответствующих таблиц, можно просто взять изделия таких диаметров, как в готовых эрлифтах, реализуемых на рынке. Трубка для подачи воздуха должна иметь диаметр в пределах 10 мм.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

верховодка – на этом месте лучше всего выкопать водоем;
на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
на глубине от 0,5 м до 1 м – таволга, канареечник, ;
от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

Классификация и особенности конструкций

Назначение всех видов и моделей компрессоров для аэрации септика одинаковое: они должны забирать, прокачивать и под давлением выбрасывать воздух. Однако принципы создания давления различаются. В зависимости от этого приборы делят на несколько типов:

Мембранные (второе название – диафрагменные). Эти приборы нагнетают воздух с помощью гибкой мембраны, которая движется под влиянием электромагнитных колебаний и таким образом перекачивает воздух. Плюсы – модели удобны в установке, просты в обслуживании, экономичны. Однако для южных регионов это не лучший выбор, т.к. материал мембраны пересыхает.
Винтовые (их еще называют роторными). Давление воздуха создается благодаря вращению двух роторов. Главные достоинства моделей этого типа – бесшумная работа, компактность и невысокое энергопотребление. Минус – для их обслуживания и ремонта придется приглашать специалистов.
Поршневые. В корпусе прибора расположен поршень, который движется вверх-вниз, затягивая воздух и выбрасывая через выходное отверстие. Для бытовых очистных сооружений такие модели используются нечасто, зато хорошо подходят для канализационных систем производственных предприятий.
Центробежные. Эти модели не пользуются особой популярностью у владельцев септиков. Причина – низкая эффективность работы, поэтому любые достоинства центробежных устройств теряют всякое значение.

Мембранные модели

Краткий обзор лучших торговых марок

Аэробные септики промышленного производства обычно комплектуются мембранными компрессорами. В моделях лучших торговых марок «Топас», «Тверь», «Юнилос» установлены импортные приборы, чаще всего японские.

Покупатели редко предъявляют претензии к оборудованию этих брендов. Компрессоры работают бесперебойно, практически бесшумно. Они не требуют особого обслуживания, редко ломаются, экономично расходуют электроэнергию. Цены зависят от производителя и мощности моделей.

Таблица: цены на компрессоры

Среди лучших стоит отметить такие торговые марки:

Hiblow. Лидер рынка. Модели этого бренда универсальны, подходят для локальных очистных станций всех типов. В маркировке цифрами указан объем воздуха, который компрессор способен перекачать за 1 минуту, например, HP 60, 80, 100 и т.д.

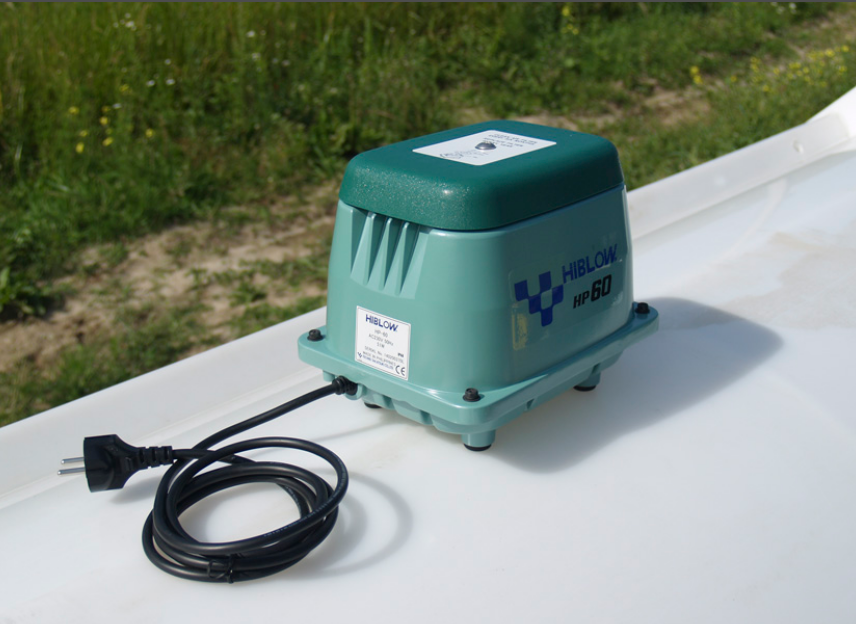

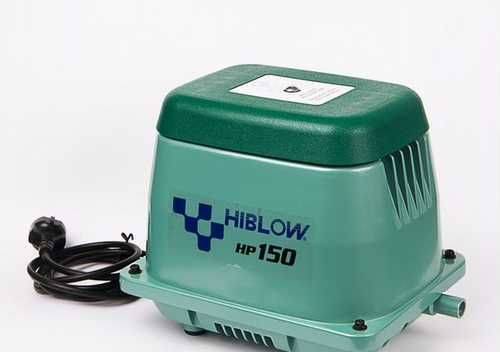

Модель марки Hiblow
Secoh. Еще одна торговая марка, заслуживающая доверия. Это компрессоры высокого качества. Производительность может достигать 200 л/мин. Устройства марки Secoh установлены в септиках «Астра».
AirMaс. Корейский бренд AirMaс практически не уступает японским аналогам. Производитель использует износостойкие мембраны, благодаря чему компрессоры работают долго и бесперебойно.
Корейский компрессор марки AirMac
Thomas. Классическое немецкое качество. Модели этого бренда экономично потребляют электроэнергию, надежны, долговечны, отлично гидроизолированы. С ними крайне редко возникают проблемы. Особой популярностью пользуются модели AP-60 и AP-80.

Распространенные поломки и ремонт

Причиной поломки компрессора может стать целый ряд причин:

Частые и резкие перепады напряжения в электросети.
Переполнение или затопление септика.
Естественный износ отдельных элементов.

Нередко приборы приходят в непригодность из-за механических повреждений: неаккуратного извлечения из септика перед консервацией системы на зиму, падений и т.д.

Причиной повреждения компрессора может стать наезд на крышку септика тяжелой спецтехники. В такой ситуации может быть поврежден корпус устройства, а также другие элементы ЛОС

Устранить негативное воздействие перепадов напряжения в электросети относительно несложно. Для этого достаточно установить стабилизатор.

Владельцы мембранных компрессоров примерно раз в пять лет вынуждены заменять мембрану, которая выходит из строя под влиянием естественного износа. Такой ремонт вполне можно провести самостоятельно, выполнив следующие шаги:

Отключить компрессор от электропитания и от аэратора.
Вывинтить крепежные болты и снять крышку корпуса устройства.
Снять звукозащитный чехол.
Убрать элементы, перекрывающие доступ к мембране.
Вывинтить удерживающий крышку мембраны крепеж.
Снять крышку.
Открутить центральную гайку.
Вынуть мембранный блок и разобрать его.
Заменить изношенные мембраны новыми элементами.
Собрать мембранный блок и установить его на прежнее место.
Собрать компрессор в обратном порядке.

Подробные рекомендации по ремонту и описание нюансов можно найти в инструкции и техническом паспорте изделия. Для многих моделей продаются специальные ремонтные комплекты, содержащие набор новых мембран. Из инструмента для замены мембраны обычно достаточно обычной или крестовой отвертки.

Чтобы заменить мембрану в компрессоре, необходимо разобрать корпус устройства, вынуть старые мембраны и заменить их новыми, а затем осуществить обратную сборку

Как обслуживать компрессор для септика

Если на участке установлено очистное сооружение аэробного типа, то необходимо следить за работой компрессора. Если возникают посторонние шумы или звук становится громче, нужно немедленно обратиться в сервисную службу и вызвать специалиста.

Если прибор на гарантии, то ни в коем случае не стоит разбирать его самостоятельно. Если же гарантийный срок прошел, то оборудование можно разобрать, почистить, определить причину неисправностей и починить.

Чистка воздушного фильтра

Устройство необходимо регулярно осматривать и чистить воздушный фильтр. Это необходимо, чтобы производительность прибора не снижалась из-за банальных загрязнений, в результате которых аэратор начинает потреблять больше энергии, хуже работает.

Пыль осаживается на фильтре, что создает препятствия для нормального прохождения воздуха. Чистка не занимает много времени, зато предотвращает возникновение многих проблем. Если нет особых причин для беспокойства, то такую процедуру проводят не чаще двух раз в год.

Схема: конструкция мембранной модели

Открутите крепежные винты и снимите крышку фильтра.
Аккуратно выньте фильтр.
Промойте его, оставьте на некоторое время для просыхания.
Поставьте деталь на место, установите крышку и вкрутите винты на прежнее место.

Конструкция винтового аэратора

Монтаж аэратора

Чтобы установить устройство подающее воздух в септике потребуется купить компрессор и трубы для изготовления трубопроводов, после чего собрать аэратор:

Нужно подумать о том, чтобы жидкость из очистного устройства не могла проникнуть в компрессор. Для этого его устанавливают в герметичный отсек;
Аэратор устанавливают в емкость септика, в котором происходит разложение органики;
Аэратор и воздушный насос соединяют воздуховодами;
В конце работы монтируют воздушный насос, служащий для перемещения жидкости между разными отсеками очистной установки.

Для продолжительной работы самодельного аэратора помните, что все его части нужно делать из материала стойкого к коррозии и воздействию агрессивной жидкости. Для этого хорошо подходит пластик, его легко обрабатывать, он надежен и имеет достаточную прочность.

Если вы делаете аэратор с прерывистым принципом работы, то нужно предусмотреть чтобы в момент прекращения подачи воздуха отверстия перекрывались, иначе в устройство будет проникать жидкость и мелкие частицы ила.

Инженер Филимонов Сергей Иванович Картинка 3. Размещение трубок аэратора

Критерии подбора компрессоров

Выбор компрессора должен основываться на следующих аспектах:

виде устройства;
производительности;
производителе установки.

Разновидности компрессоров

Одним из основных критериев подбора компрессора является вид устройства. В настоящее время выпускаются компрессоры следующих видов:

винтовой;
центробежный;
поршневой;
мембранный.

Воздушный винтовой компрессор подает воздух в очистное сооружение за счет вращения винтов, расположенных в герметичном корпусе.

Устройство винтового компрессора

Основными преимуществами данного вида являются:

небольшие габаритные размеры;
отсутствие необходимости установки дополнительного оборудования;
длительный период эксплуатации;
относительно низкий уровень вибрации.

Среди недостатков можно выделить:

высокую стоимость устройства;
невозможность проведения ремонта. Если какой-либо блок, установленный на компрессоре, вышел из строя, то придется менять компрессор полностью.

Центробежный компрессор отличается от устройства винтового типа наличием одного вращающегося вала. Воздух подается в очистное сооружение благодаря появляющейся центробежной силе (отсюда и такое название).

Устройство и принцип работы центробежного компрессора

Компрессор данного вида, благодаря своей мощности, может быстро и эффективно насытить стоки кислородом, что и является его преимуществом. Однако большие размеры устройства и высокая стоимость приводят к ограниченному использованию центробежных компрессоров в локальных очистных сооружениях.

Принцип работы мембранного компрессора основан на колебательных движениях гибкой пластины (мембраны), приводимой в действие отдельным механизмом (чаще всего кривошипно-шатунным).

Устройство мембранного компрессора

Мембранные компрессорные установки отличаются невысокой стоимостью и небольшими габаритными размерами. Единственным недостатком является небольшая производительность, но данный параметр практически не влияет на корректную работоспособность очистного сооружения.

Работа поршневого компрессора основана на возвратно-поступательных движениях поршня, расположенного внутри устройства.

Устройство поршневого компрессора

Недостатками данного типа воздушных компрессоров являются:

высокий уровень шума при работе устройства;
сильный нагрев, для устранения которого требуется периодическая остановка компрессора;
низкая производительность.

В частных очистных сооружениях преимущественно устанавливаются компрессоры мембранного вида.

Подбор производительности компрессора

Существенным фактором при выборе компрессорной установки для септика является производительность оборудования. Если подобрать компрессор малой мощности, то бактерии не смогут работать в нормальном режиме, и стоки не будут очищаться до рекомендованного уровня.

Компрессоры с большой производительностью будут потреблять большее количество электроэнергии, чем требуется. Избыточное количество кислорода, так как и недостаточное, может негативно отразиться на жизни и деятельности бактерий.

Производительность компрессора подбирается в зависимости от объема камеры, в которой работают бактерии. Рекомендуемые параметры представлены в таблице:

Объем камеры, м³	Производительность компрессора, литров в минуту
Менее 3	60
3 – 6	80
Более 6	120

Компрессор для септика — назначение, как выбрать, установка и ремонт

Компрессоры – принцип работы
