Колонковое бурение скважин: технология и нюансы проведения работ

Бурение в различных почвах и климатах

Песок

Технология проведения бурильных работ ударно-канатным способом зависит в основном от геологических условий. Когда работы проводятся в песках или зыбучих песках – так называемых плывунах – тогда обязательно используется желонка с плоским клапаном. В этом случае одновременно с бурением нужно произвести крепление стенки скважины обсадными трубами.

Если песок чистый и водоносный – используются желонки с короткими ударными штангами

Для соблюдения правильности технологического процесса важно, чтобы частота ударов была как можно меньше

Внимание! Категорически нельзя опускать желонки ниже закрепленного башмака обсадной трубы больше чем на 50 см. Если не придерживаться этого правила, то не исключено, что песчаные карьеры скважины попадут под обвал и захватят при этом и желонку. В результате может полностью остановиться весь процесс бурения

В результате может полностью остановиться весь процесс бурения.

При бурении скважины в песках, она заполняется песком, перемешанным с водой, который поднимается за желонками

Тут важно проследить, чтобы не произошло переполнение желонок, так как в этом случае порода перебросится через них и может привести к заклиниванию или прихвату. А это чревато остановкой бурильных работ и, следовательно, снижением показателей. Этот момент нужно учесть именно при бурении в песках-плывунах

Поскольку они характеризуются высокой плавучестью, их бурение следует проводить быстрее, чем в простых песках. В таких местах при данном способе бурение категорически нельзя останавливать

Этот момент нужно учесть именно при бурении в песках-плывунах. Поскольку они характеризуются высокой плавучестью, их бурение следует проводить быстрее, чем в простых песках. В таких местах при данном способе бурение категорически нельзя останавливать.

Гравий

В гравийной породе и в галечниках бурение проводится двутавровыми долотами. Единственная желонка, применяемая в этом случае, это желонка с плоским клапаном и низко посаженным башмаком. Также двутавровым долотом проводят бурение в глинистой породе.

После разрыхления до глубины 1,5м применяется любая желонка. Буровой станок используется только при проведении бурения в сильно песчаных глинах. Желонка в этом случае может быть без крепления клапана.

Глина

Вязкие, пластичные глины бурят специальным долотом, изготовленным из плоского или двутаврового долота, на конце которого дополнительно приваривают несколько лопастей, после чего долото приобретает крестообразный вид. Работая с таким специальным долотом, нужно помнить, что в скважину следует долить примерно 5 л водного раствора, а процесс бурения продолжается несколько минут, не более. Образующийся внутри скважины шлам удаляется с помощью долота.

При наличии в породе большого количества валунов есть риск искривления ствола скважины во время бурения, вследствие чего невозможно будет добывать качественную воду. Для случаев, когда требуется раздробить встречающиеся при бурении валуны, существуют утяжеленные долота.

Породы с повышенным содержанием трещин больше других склонны к обвалам и обрушениям

Поэтому при бурении в них нужно проявлять особую осторожность. Канат бурильной установки нужно держать натянутым, чтобы избежать раскачиваний инструмента и в то же время аккуратно выполнять обсадку скважины. В районах вечной мерзлоты, характеризующимися устойчивыми окаменелыми породами (плотные глинистые сланцы, песчаники, известняки), бурение производится так же, как и в обычных климатических условиях

В районах вечной мерзлоты, характеризующимися устойчивыми окаменелыми породами (плотные глинистые сланцы, песчаники, известняки), бурение производится так же, как и в обычных климатических условиях.

Колонковое бурение скважин: что это такое

Это процедура, при которой буровая установка осуществляет вращательные движения с целью разрушить горные породы. При этом разрушение происходит не по всей площади, а по кругу, оставляя в центре керн, то есть нетронутый участок цилиндрической формы. Буровой насос нагнетает мощный поток воды, которым производится вымывание разрушаемой породы. Установки включают множество механизмов, в том числе для спуска и подъема инструмента, его вращения. В зависимости от типа горных пород (прочности и других механических характеристик) выбирается оснастка. В роли режущих кромок выступают долота (коронки). Они бывают разных форм.

Технология настолько успешна, что она нашла множество сфер применения. От гидродобычи до разведки полезных ископаемых.

Технологические особенности процесса

В процессе углубления возможна регулировка частоты вращения бура. Нужно отметить, что слои осадочных горных пород бур легко преодолевает на низких оборотах. А вот при прохождении коренных скальных пород требуется повышение частоты вращения. При колонковом способе бурения можно проходить пласты различного состава и любой твердости.

Необходимо учитывать тот факт, что буровая установка должна располагаться на подготовленной выровненной горизонтальной площадке. Угол проходки можно регулировать в случае, если диаметр разрабатываемого отверстия скважины не превышает 1 метра. Затем вертикальность выработки поддерживается обсадной колонной.

Обсадные трубы можно использовать повторно, если сразу после проходки извлечь их из выработки. Колонковая труба – снаряд многоразового использования, чего нельзя сказать о коронках. Для бурения в осадочном горизонте их требуется не меньше двух, а то и более. При сооружении скважины на известняк предсказать число стертых коронок с точностью невозможно.

Чтобы продлить срок службы алмазной коронки после ее установки или замены дно скважины необходимо обработать долотом. Эта мера значительно увеличит скорость проходки

Буровую установку можно монтировать на автомобильную технику с высокой грузоподъемностью либо на гусеничную спецтехнику в случае проведения работ в условиях сложного рельефа. Более легкую мобильную технику можно использовать при бурении колонковым способом скважин на воду.

Плюсы и минусы колонкового бурения

Технология проходки этого типа обеспечивает точечное действие коронки, которая аккуратно вырезает образец материала по своему радиусу.

Преимущества колонкового типа бурения включают в себя:

  • высокую производительность;
  • возможность изучения подземного строения горизонтов;
  • прохождение скважин в базальтовых и гранитных пластах;
  • снижение себестоимости объекта за счет скорости работы.

Предварительный расчет позволит сэкономить средства. Проведение работ сопровождается регулярным осмотром оборудования на наличие повреждений, сколов. Соблюдение правил эксплуатации и техники безопасности снижает риск выхода из строя технического оснащения.

Этапы процесса

Технология реализуется в такой последовательности:

  • Поверхность очищают от мусора и посторонних предметов.
  • Недалеко от будущего отверстия роют яму двухметровой глубины для слива промывочной жидкости.
  • В грунте пробивают отверстие для размещения бура, коронку соединяют с колонковой трубой, она наращивается по мере проходки.
  • После с бурильными трубами – верхняя закрепляется в буровом станке, работающем от двигателя – в такой способ начинается проходка.
  • При полном заполнении трубы ее поднимают на поверхность, извлекая из нее породу при помощи молотка, удары наносят не слишком сильно.
  • Бур опять погружают в скважину и бурят, пока не достигнут необходимой глубины.

Бурение проходит с промывкой, но если для этого нет достаточного объема воды, рабочий процесс осуществляют на сухую. Если в работе специалисты задействуют алмазный инструмент, для регулярной промывки они используют специальную эмульсию.

В случае песчаного грунта, добавляют в раствор жидкое стекло, глинистую массу, укрепляющие стенки отверстия.

Для грунтов с неустойчивой структурой, скважину, в процессе углубления, укрепляют обсадными трубами. Часто, вместо промывания водой, используют более дешевую продувку сжатым воздухом.

Оборудование для продувки скважин сжатым воздухом

Бурение шнеком с применением обсадных труб

Шнековое бурение может применяться на любых грунтах, в том числе, и на несвязанных (песок, супесь и т. п.), если при этом используется дополнительное приспособление — обсадные трубы.

Осыпающийся грунт укрепляют и изолируют от шнекового бурового снаряда используя обсадную трубу. Буровой снаряд для цикличного бурения находится внутри трубы.

Трубу устанавливают в скважину вместе со шнеком и осаживают при проходке скважины. Привод на вращение должен осуществляться как на трубу, так и на шнек (допускается попеременное включение). Осадка трубы и бурение выполняются одновременно. При достижении обсадной трубой уровня грунта, на неё, сверху, устанавливают вторую, третью, и т. д., трубу пока не будет достигнута необходимая по проекту глубина. Трубы соединяют между собой байонетным креплением, выполненным непосредственно в трубе.  На нижнем торце первой трубы выполняют режущую коронку для увеличения эффективности проходки. Далее, извлекают из этих труб шнек, а скважину заполняют жидким бетоном, устанавливают армокаркас и после отверждения бетона получают сваю. Во время заполнения бетоном обсадной трубе сообщают вибрацию, с помощью которой, по мере наполнения скважины, обсадная труба извлекается. Существует способ подачи бетона с помощью полого шнека с одновременным, извлечением шнека из скважины. В этом случае, шнеку сообщают вращение, которое препятствует, осыпанию слабого, несвязного грунта. Шлам, в процессе устройства сваи, постоянно удаляется.

Данный способ устройства свайных оснований достаточно дорог, но, на сегодняшний день, применяется все больше, особенно, в городском строительстве, где недопустим ударный способ погружения свай и связанные с ним сейсмические возмущения, а применение сваевдавливающей техники и вибропогружателей по разным причинам невозможно.

У каждого способа есть свои плюсы и минусы. Выбор остаётся за Вами.

Особенности шнекового бурения

Этот тип бурения сегодня наиболее часто используется при устройстве водоносных скважин в частных хозяйствах. Особенностью шнекового бурения является то, что разрабатываемая порода полностью удаляется из створа скважины без привлечения дополнительного оборудования. Метод напоминает ввинчивание, позволяет бурить на глубину и одновременно удалять ненужный грунт.

Используемый для бурения инструмент называется шнек. Представляет собой металлический стержень с лопастями. Завинчиваясь в грунт, шнек разрушает породу, которая задерживается на его лопастях. Из-за специфики конструкции шнеком невозможно полностью освободить забой от отвала. Поэтому его в основном применяют для проходки верхних слоев.

Бурение с использованием шнека не требует больших усилий и финансовых затрат, поэтому сфера применения данного способа достаточна широка: геологоразведочные скважины, прокладка коммуникаций, устройство буронабивных скважин и частично бурение на воду. Его сейчас активно применяют для устройства абиссинских колодцев, чтобы не забивать полностью скважину-иглу в плотный грунт, а слегка облегчить процесс погружения ствола в заранее разрушенную породу.

Метод подходит для разработки водоносных скважин глубиной до 30 м на мягких и рыхлых грунтах и до 20 м на средне-плотных. После проходки шнеком и установки обсадки, ствол скважины обязательно очищается желонкой от неизвлеченной породы.

Шнек категорически не подходит для работы в скальных породах! Его используют для частичной проходки скважин до 120 м, при этом данный метод комбинируется с другими: роторным, ударно-канатным, колонковым.

Задействованное оборудование и инструменты

Шнековое бурение производится буровой установкой, главным элементом которой является бурильный инструмент винтового типа, выполненный из высокопрочного металла. Буровую колонну по мере заглубления наращивают шнеками равного размера. В комплекте иногда применяются лопастные долота, необходимые для прохождения рыхлых пород, а также долота с круглыми или конусообразными головками, используемые для разработки твёрдых пород.

Большинство современных бурильных установок оборудованы полыми снарядами, оснащёнными реверсивными замками, которые не допускают движение инструмента в обратную сторону. Режущие части шнека в процессе бурения охлаждаются за счёт разрабатываемого грунта, а разработанная порода поднимается вверх по спиралям. Это позволяет проводить бурения без остановок, значительно уменьшая временные и энергетические затраты на создание водоносной скважины.

Технология шнекового бурения

После выполнения проходки, глубина которой составляет 1,5 — 2,0 м, шнек извлекается, и в скважину устанавливаются обсадные трубы. Диаметр водозаборной скважины, пробуренной при помощи шнека, составляет 50 — 200 мм и зависит от размера используемого инструмента.

Обрушение стенок скважины предотвращают обсадные трубы

Особенно это важно для рыхлых несвязных грунтов, поэтому у бурильщиков существует правило: использовать при проходке супесей и суглинков шнеки с расположением лопастей под углом 30 — 60º, а при бурении песков плотного сложения инструмент с лопастями под углом 90º. При меньшем наклоне витков шнековой спирали больше несвязного отвала выносит на поверхность шнек

Плюсы и минусы применения шнека

Шнековый метод бурения позволяет произвести устройство скважины максимально быстро, при условии, что размер шнека и угол наклона долота были подобраны правильно. К достоинствам шнекового бурения относят:

  • грунт поднимается на поверхность сразу в процессе бурения;
  • высокая скорость углубления в грунт без технологических остановок;
  • нет необходимости делать промывку ствола скважины;
  • компактной шнековой установкой или ручным шнеком можно бурить внутри дома (в подвале);
  • нет необходимости поднимать на поверхность первое звено и разбирать/собирать буровую колонну как при колонковом методе.

Главным недостатком шнекового бурения можно считать невозможность работы на сыпучих и очень твёрдых грунтах, но в то же время шнек — идеальный инструмент для бурения в суглинистых, смешанных (глина и супесь) и мягких глинистых грунтах. Ещё один недостаток, ограничивающий применение шнека для устройства водоносных скважин — необходимость применять ударно-канатный способ для очистки ствола от отваленной породы.

Сферы использования подобной технологии

Среди точек применения колонкового бурения скважин, стоит выделить несколько основны.

Горнодобывающая промышленность – разработка горных месторождений твердых полезных ископаемых.

Результат прохода – керн с цельной структурой, по которому выполняют анализ пород в этой местности. Его периодически извлекают, чтобы узнать картину залегания пород на этом участке.

Автономное водоснабжение – организация процесса нуждается в исследовании недр частных землевладений, чтобы иметь доступ к подземным источникам воды. Гидрогеологическое бурение необходимо для выбора местонахождения водной скважины.

Строительство – для бурения диктующей скважины под забивку свай – обустраивая свайные фундаменты. Строителям нужно знать, на какой глубине будет песчаная прослойка или начинаются крупные камни. От этого зависит устойчивость здания. Подобная технология идеальна, чтобы в железобетонных конструкциях просверлить отверстия большого диаметра.

Подобный способ подходит для вертикального прохождения скважин, горизонтального и под нужным углом.

Видео: колонковое бурение скважины ↑

Колонковое бурение проводят приблизительно как показано в ролике. То есть достоверны техника и сам процесс, а вот детали требуют пристального внимания.

По всей видимости, дыру сделали исключительно для съемок. Вокруг предполагаемой скважины нет приямков. Промывочная жидкость ведет себя как ей хочется. Выбросы бесконтрольны. На деле жидкость должна поступать в специально обустроенное заглубление, где выносимая порода будет оседать. Насос перекачает оттуда раствор и заново направит его на промывку забоя. В углубление раствор поступает по специальным желобам. Эти земляные работы проводят на предварительном этапе.

Мы не зря приводим в пример именно этот ролик: знание, как не надо делать — половина успеха. Самостоятельное колонковое бурение абсолютно бессмысленно: грамотно проанализировать керн могут только специалисты, и обращение к ним — необходимость. Однако контролировать этих специалистов вполне возможно и даже нужно. Показанное в видео неприемлемо. Даже если промывочную жидкость не используют вторично, то отвести ее должны туда, куда вам надо, а не уделывать весь участок выбросами породы.

Характеристика колонкового способа бурения

Столбик материала цилиндрической формы, который транспортируется из скважины с помощью шнекового подъемника, позволяет определить фильтрационные свойства пластов. Отбор керна в процессе разведочного бурения обеспечивает возможность составления геологических разрезов.

Для работ используют такой инструмент:

  • колонковые снаряды;
  • алмазные коронки;
  • ;
  • штанги;
  • переходники для стыкования резьбовых соединений;
  • промывочные пробки, сальники;
  • долота, которые применяются для углубления отверстия.

Этот метод бурения использовался при прохождении Кольской сверхглубокой скважины и позволил извлекать пробы с глубины. Технология обеспечивает положительный результат при поиске водных горизонтов на глубине.

Плюсы и минусы

Данная методика сначала была применена научным работником Лешо в конце XIX века. Колонковое бурение используется по сей день, поскольку обладает многими преимуществами. Формирующийся по середке керн, извлекается полноценным пластом. Он позволяет исследовать состав грунта на несколько метров в глубину.

Исследовательское устройство отличается сравнительной легкостью и мобильностью. Оно предоставляет возможность разбуривать источники с существенно заметным уклонением, даже горизонтально, прорубать всевозможные слои разного рода почвы, пробуривать отверстия небольшой окружности, но с большим углублением.

С помощью выбранных образцов из прорубленных прослоек грунта, дальнейшее устройство скважины станет надёжным, а проём долговременным, поскольку факторы напрямую зависят от качественности вскрытых пластов. Прорубленную часть следует незамедлительно обустраивать и использовать.

Технология прохождения данного типа обеспечивается точечной обработкой коронки, с осторожностью отсекаемой материальный прототип по установленной окружности. К достоинствам колонкового бурения относится следующее:

  • высочайшая производительность;
  • исследование подземной структуры земной коры;
  • исследование труднодоступных слоёв;
  • снижение стоимости работ за счёт ускорения выполнения.

Этапы процесса

Проходка скважин.

Проходка скважин колонковым способом осуществляется с промывкой для удаления бурового шлама или без нее. В первом случае в состав оборудования установки включается насос высокого давления, что усложняет технологический процесс, но делает его более эффективным.

Бурение состоит из следующих этапов:

  1. Подготовка площадки под размещение станка. Место забуривания очищают от мусора и посторонних предметов, выравнивают поверхность до горизонтального состояния.
  2. Проходка шурфа для раствора и отвода потока жидкости. Яма располагается поблизости от будущей скважины и выкапывается на глубину ≥2 м. В тех же целях используют сварные баки или другие емкости.
  3. Монтаж буровой установки, ее оснастка и сборка инструмента. Верхняя труба закрепляется во вращателе станка.
  4. Бурение. Снаряд проникает в грунт за счет вращения и осевого давления, передаваемого на армированный торец коронки. Одновременно на забой скважины нагнетается вода или промывочный раствор.
  5. Разгрузка керноприемника. В зависимости от применяемой технологии, действие выполняется с извлечением буровой колонны или без этой операции, если оснастка установки предполагает работу со съемным керноприемником. Извлекают породу из трубы, помогая высвобождению образца легкими постукиваниями молотка по корпусу цилиндра.
  6. Возврат колонны или носителя керна в скважину и продолжение бурения с чередованием операций до достижения проектной глубины выработки.

Состав промывочной жидкости зависит от многих факторов, основные из них — тип применяемой коронки и состояние пересекаемых слоев породы. При алмазном бурении используют специальную эмульсию, в других случаях — глинистый раствор. Пересекая песчаный грунт, для укрепления стенок выработки в раствор добавляют жидкое стекло.

Дополнительные аспекты

Подобная технология в частной жизни чаще всего применяется перед тем, как начать шнековое бурение скважин на воду, поскольку этот вариант самый надежный из существующих, он всегда дает результат в 100%. Небольшой диаметр (до 160 мм) позволяет работать достаточно быстро. Таким образом, за смену может быть преодолено от нескольких метров до нескольких сотен метров в зависимости от пород.

Использование колонковой технологии позволяет работать почти со всеми типами пород на глубине до 1000 м, и во время всего процесса на поверхность подается каждый следующий срез пласта.

После завершения подобной деятельности шнековое бурение скважин на воду осуществляется довольно легко и быстро, т.к. направляющий ход уже имеется. К тому же большим плюсом будет точное знание всех сложных моментов, для которых можно использовать специальные коронки, что опять же ускоряет рабочий процесс.

Иногда используется шнеко-пневматическое бурение, причем подобные методы обладают максимально высоким КПД. Их ограничение связано лишь с жидкостями, т.к. в этом методе снова используется сжатый воздух, которым взвешивается порода для скорейшего ее удаления.

Область применения и особенности

Уникальность данного метода заключается в том, что извлечение грунта происходит в два этапа:

  • при помощи специальной коронки происходит очерчивание грунта по кругу, его бурение и подъем на поверхность;
  • далее с помощью шнека грунт выбирается для последующего удаления.

Также данным способом удастся пробурить водозаборную скважину для бытовых нужд. Этот метод считается наиболее щадящим, он не разрушает лишней почвы и является эффективным при бурении твердого грунта, включая скальные породы. Подобная аппаратура отличается повышенной маневренностью, может эксплуатироваться вертикально и под нужным углом.

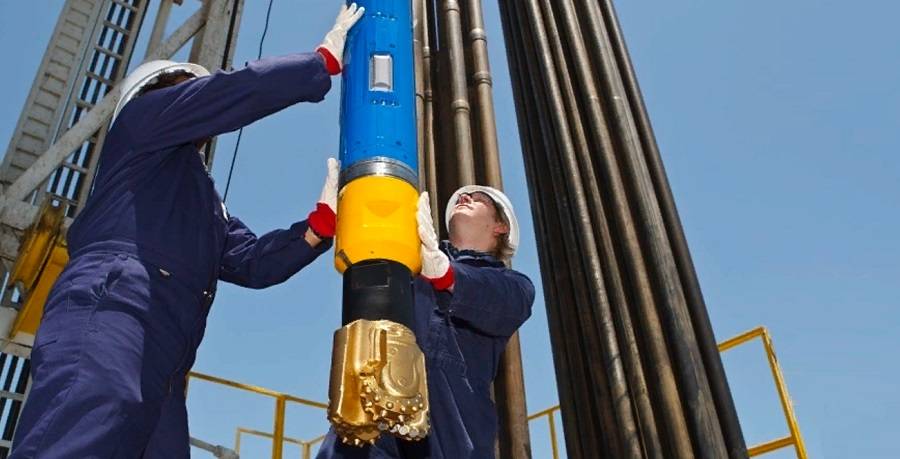

Бурильный инструмент при колонковом способе

В качестве грунторазрушающего устройства применяется специальный инструмент с твердосплавными режущими частями или алмазными вставками.


Бурильная коронка с твердосплавными сменными резцами для колонкового бурения.

На кольцеобразном корпусе из легированной стали крепятся специальные замки для установки режущих пластин из твердого сплава. Пластины крепятся винтами и, по мере износа или притупления, заменяются на новые. На корпусе выполняется трапецеидальная многозаходная резьба для установки на бурильную колонковую трубу.

Принцип колонковой методики

Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.

Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.

Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.

Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.

В процессе колонкового бурения выбуренный конусообразный сегмент горной породы проталкивается в колонковую трубу. Для его извлечения колонковый снаряд достают из ствола путем разбора колонны бурильных штанг. Керн выдувают и выколачивают из трубы.

Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.

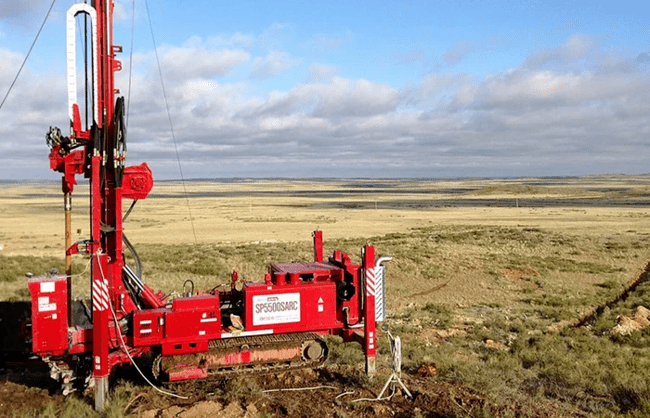

Станки и буровые установки

Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.

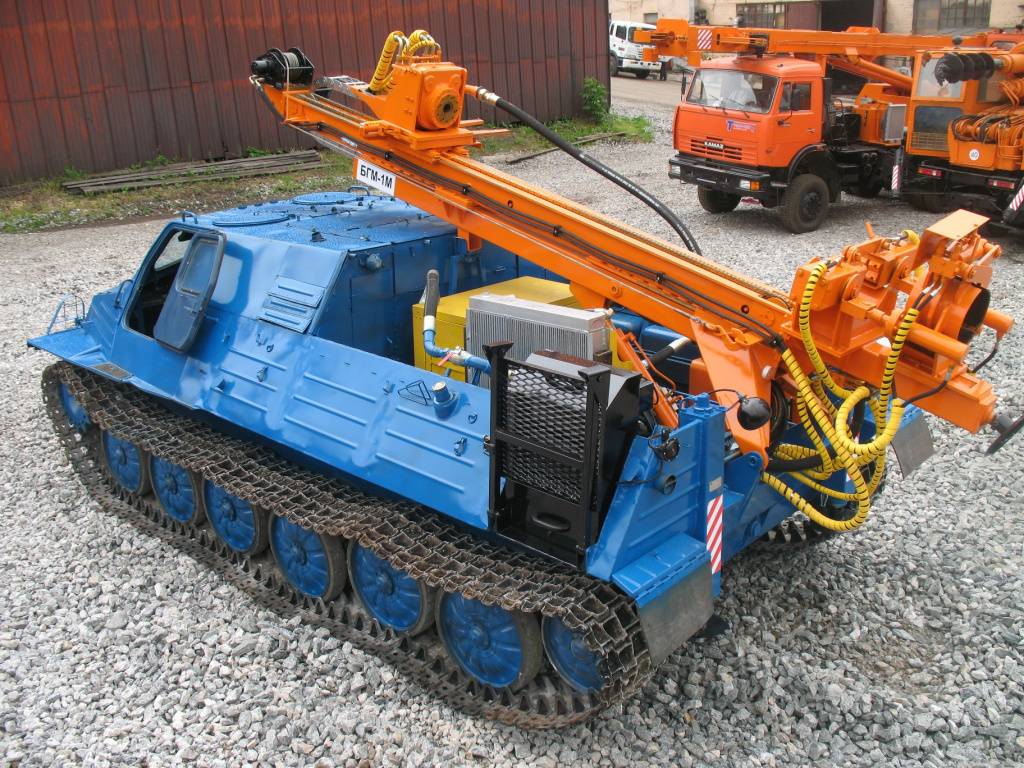

Использование тяжелых гусеничных тягачей позволяет производить работы по колонковому бурению скважин в районах с бездорожьем, поверхностным заболачиванием, нестабильным рельефом

Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.

При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.

Для механизации ручного бурения неглубоких скважин и формирования лунок для установки оград и опор ЛЭП применяются бензиновые и электродвигатели. Они сообщают вращающие движения шнеку или колонковой трубе

Ручное бурение

Ручное бурение может выполняться разными способами, которые перечислены выше. Как правило, оно выполняется с помощью малогабаритных станков, имеющих небольшой двигатель. Но они все не могут передвигаться самостоятельно и имеют существенные ограничения по глубине. Чаще такой способ используют при проведении геологической съемки или при изысканиях. На воду тоже бурят, но чаще это скважины малого диаметра и глубины, с простой конструкцией. Особое место занимает бурение с помощью бура геолога.

Основные характеристики различных видов бурения (глубины, типы грунтов, применительно к каждому типу бурения) приведены здесь.

Главная–>Подземные воды–>Способы бурения

Сфера применения колонкового бурения

Колонковое бурение – метод, позволяющий с наибольшей точностью определять глубину расположения кровли и подошвы грунтовых слоев, а также глубинную отметку зеркала грунтовых вод.

Колонковая буровая технология широко применяется в таких отраслях:

  • Водоснабжение в промышленной и частной сфере. Бурение скважин для частного водоснабжения, организация водозабора целых поселков или городских кварталов эффективно выполняется колонковым бурением благодаря тому, что бур легко проникает на большие глубины. Колонковый снаряд способен поднять практически любую разрушенную породу кроме водонасыщенных и рыхлых несвязных грунтов (песков, гравия, гальки);
  • Геологоразведка в горнодобывающей промышленности. При проходе горной породы происходит точечное воздействие на грунт по радиусу вращения. Другими словами, снарядом, конструктивно напоминающим трубу, выбуривается цельный массив горных пород без нарушения их структуры и состояния.
  • Строительство. Проведение инженерно-геологических исследований для изучения физико-механических свойств грунтов, состояния пород. Колонковая технология предоставляет возможность с высокой точностью выявить УГВ и отобрать пробы воды для изучения их агрессивности по отношению к бетону.

В ходе колонкового бурения извлекается керн – столбик грунта или смежных грунтовых слоев. Керн характеризуется цельной естественной структурой, что обеспечивает проведение всестороннего анализа изучаемой породы. Бурение колонковой трубой позволяет с наивысшей точностью определить глубину залегания породы с целью изучения.


Колонковое бурение скважин обеспечивает целостность извлекаемого керна, что способствует качественному изучению породы. Одновременно с тем производится наиболее качественная чистка забоя от разрушенной породы

Использование колонкового бура в строительстве существенно облегчает и ускоряет процессы. В подготовленное колонковым буром отверстие легко забивается свая либо монтируется готовая железобетонная конструкция. Колонковое бурение позволяет создавать цилиндрические отверстия в кирпичных и бетонных конструкциях.

Плюсы и минусы

Преимущества:

  • Точное, направленное действие на конкретную область, очень ровный срез и получение прямого цилиндрического отверстия.
  • Сохранение керна – образца грунта с изначальными свойствами и структурой.
  • Максимальная производительность, небольшое количество прикладываемых усилий и относительно малые временные затраты.
  • Ценность в исследовательском плане. Появляется возможность изучить строение геологических пластов, водных горизонтов.
  • Преодоление даже самых прочных природных ископаемых – базальта и гранита.
  • Возможность финансовой экономии, если правильно использовать высокую производительность и производить расчеты заранее.
  • Мобильность установки.

Если говорить о недостатках, то стоит упомянуть возможную ошибку при бурении, когда специалисты нечаянно заливают водоносные горизонты технической жидкостью. Кроме того, при работах приходится часто менять резцы и даже сами трубы – они достаточно скоро изнашиваются, особенно если не предпринимать меры по их сохранности.

Сферы использования колонкового способа бурения скважин

В первую очередь метод был создан для исследовательско-научных целей. В рамках геологической разведки можно с высокой точностью определить, на каком расстоянии от поверхности располагаются те или иные грунтовые слои (их кровля и подошва, т.е.верхняя и нижняя границы). Не только твердые породы, но и зеркало подземных вод определяется по такой технологии.

Отрасли, где находит применение методика:

  • Гидродобыча. Это как частное водоснабжение, так и крупная водоподготовка, в промышленных масштабах. Такой водозабор очень эффективен, поскольку бурение происходит на большую глубину. Это позволяет снабдить чистым, питьевым водным ресурсом целый квартал, небольшой дачный поселок. При этом снаряд очень хорошо поднимает вверх любой тип почвы, кроме водонасыщенных рыхлых материалов. Но справиться с ними (это песок, глина, некоторые другие примеси) легко можно с помощью установки фильтра грубой очистки. Фильтрующее оборудование промышленного или частного масштаба выгодно заказать в нашей компании «Вода Отечества».
  • Геологическая разведка. Она в основном применяется в горнодобывающей промышленности. В чем особенность метода? Дело в особом вращательном инструменте, который фактически напоминает трубку. С его помощью прорезывается цилиндр, а внутри керн остается целостным. Так можно исследовать не только химические характеристики почвы, но и механические, физические качества грунтовых слоев. То есть структура в ходе добычи материала не нарушается.
  • Подготовка к строительству. В ходе инженерных изысканий производится георазведка на строительном участке. Колонковый метод бурения позволяет определить сразу несколько показателей – уровень грунтовых вод, пробы почвы и некоторые другие факторы. Конечно, в таком случае глубина погружения инструментов не очень большая.
  • Исследовательская деятельность. Отличным примером здесь является Кольская сверхглубокая скважина, целью которой было определение структуры земной коры, а также оболочки ядра Земли. То есть предприятие имело исключительно научные задачи.
  • Строительство. Поскольку отверстия получаются ровные, цилиндрические, то в подготовленные ямки очень удобно устанавливать сваи для фундамента, можно произвести монтаж железобетонного основания. Кроме того, достаточно острые и крепкие инструменты позволяют пробурить насквозь даже бетонные блоки или кирпичную кладку.

Бурение с помощью колонковой трубы позволяет достать образец грунта в целостной форме, а также определить точную глубину пролегания пород. Таким образом, технология применяется в большом количестве сфер. В частном использовании основная задача процесса – гидродобыча, создание индивидуальной точки забора и водоподготовки на участке.

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

Характеристика колонкового способа бурения

Основное назначение — обеспечить достоверную информацию о веществах, находящихся в массивных образованиях, путем извлечения их на поверхность. Продуктами резания монолитов являются цилиндрические образцы твердой пробы и буровая мелочь — шлам.

Выемка керна осуществляется инструментом для работы в скважине:

  • коронки — кольца трубчатой формы Ø 76, 93, 112, 132, 151 и 190 мм, армированные с рабочего торца твердыми сплавами, или насадки Ø 36, 46, 59 и 76 мм с алмазами, другой конец оснащается трапециевидной резьбой для присоединения к колонковому буру;
  • колонковая труба для размещения керна;
  • переходник на трубчатую буровую колонну, собранную с помощью ниппельных или муфто-замковых соединений.

На торце наружной части колонны находится промывочный сальник. В инструмент для спуско-подъемных операций входят ключи различного назначения, подкладные вилки, элеваторы для захвата бурильных труб. Шлам выносится по затрубному пространству на поверхность водой или глинистым раствором, закачиваемым насосом высокого давления.

Существует несколько разновидностей кернового бурения:

  1. Вращательный способ — алмазный, твердосплавный или бескерновый.
  2. Ударно-вращательный с применением пневмо- и гидроударников.

Сферы использования подобной технологии

Подъем керна.

Подъем скального материала с глубоких горизонтов — главная область применения способа.

С его помощью решаются следующие задачи:

  1. Поиски и геологическая разведка. Подъем керна выполняется с целью описания строения продуктивных пластов твердых полезных ископаемых, нефти, воды, газа и вмещающих горных пород. Керновый столб отражает последовательность и мощность слоев, что необходимо для построения геологического разреза. Скважины используют и для проведения геофизических исследований.
  2. Изыскания гидрогеологические. При инженерных работах имеет значение, на какой глубине залегают грунтовые воды. Скальные промежутки преодолеваются с отбором проб или бескерновым способом.
  3. Строительство скважин на воду. Направлений использования 2: увидеть гидрогеологический разрез будущего водозабора и использовать пройденную выработку небольшого диаметра для последующего расширения шнековой установкой.
  4. Возведение свайных фундаментов. Применение колонкового бурения обосновывается так же, как при строительстве водяных скважин.
  5. Разработка месторождений твердых полезных ископаемых. Для уточнения контуров рудного тела из подземных выработок осуществляется колонковая проходка разведочных скважин с отбором керна.
  6. Устройство цилиндрических проходов в бетонных сооружениях и кирпичных конструкциях. При сверлении алмазной коронкой получают отверстия в перегородках и перекрытиях зданий, имеющие ровные стенки и заданный размер.
  7. Проходка шурфов Ø 400-1500 мм при строительстве колодцев различного назначения. Строительство шахтных стволов диаметром ≥4 м.

Керновое бурение используется также при изучении многослойных ледников Антарктиды, для определения возраста старых деревьев по годовым кольцам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
