Колодец своими руками: подробная обзорная инструкция по самостоятельному строительству

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

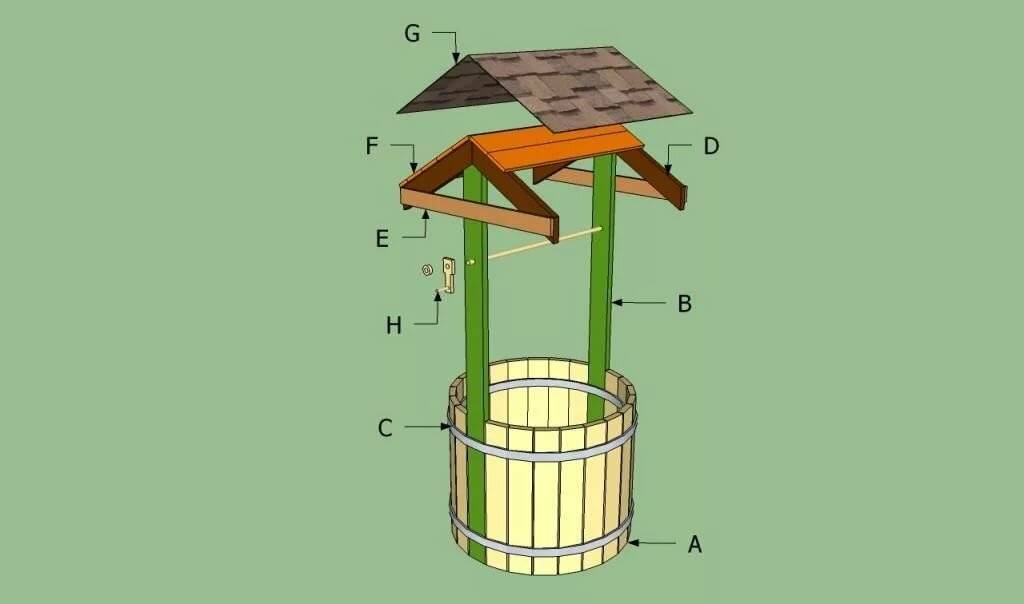

Домик для колодца своими руками

  1. опорная стойка из 100*200 мм
  2. короткие опорные стойки из того же бруса 100*200 мм
  3. крепежный брус 30*60 мм
  4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

  • Работающий внизу должен надевать на голову каску.
  • Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
  • Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
  • Периодически проверять состояние веревки, ручки ведра и карабина.
  • При подъеме ведер работающий внизу должен находится с противоположной стороны.
  • Работать внизу поочередно.

Главное — соблюдать технику безопасности

Поверьте, меры предосторожности не лишние. Лучше перестраховаться

Адаптер

Такой тип колодца для скважины по сравнению с приямком относится к конструкциям, которые монтируют непосредственно на обсадную колонну источника:

  1. Его обычно делают пластиковым или стальным. Предпочтительнее второй вариант, поскольку он способен обеспечить лучшую герметичность.
  2. Корпус монтируют так, чтобы труба водопровода располагалась ниже, чем уровень грунта.

Главное преимущество обустройства адаптера заключается в доступной стоимости. Но применять данный вариант допустимо только, если для водозабора задействуют одну обсадную колонну. Его строят при условии установки скважинного насоса на трубе, поскольку подвесные системы создают иначе

Важно правильно сделать выбор насоса для колодца, чтобы позже не пришлось менять оборудование.

Правила пользования колодцем

Чтобы колодец был хорошим источником воды и не создавал
дополнительных проблем, следует соблюдать ряд правил:

  1. Необходимо
    сделать ограждение, чтобы домашние животные или маленькие дети не могли
    приблизиться к колодцу.
  2. Крышка
    колодца должна быть закрыта на замок, чтобы у детей не было соблазна
    заглядывать в колодец и играть непосредственно рядом с ним.
  3. Ствол
    колодца должен быть закрыт во избежание попадания в него мусора.
  4. Если
    в колодезную шахту упало животное следует сразу же откачать воду и
    попытаться его спасти. В любом случае, после извлечения, полностью
    очистить и продезинфицировать колодец, затем – заново наполнить его водой.
  5. Спускаться
    в колодезную шахту можно только со страховкой. Прежде чем начать спуск,
    проверить загазованность. Для этого потребуется газоанализатор, так как
    прибор не у каждого есть, можно просто опустить горящую свечу, если не
    тухнет, значит все нормально. Если пламя разгорается в виде факела –
    слабая концентрация газа, если тухнет, то высокая. Это очень тревожный
    знак, спуск в такой колодец смертельно опасен.

Пошаговая инструкция

Видео: Как выкопать колодец одному — пошаговая инструкция

Когда подготовительные работы закончены, можно приступать к процессу, алгоритм действий следующий:

  • производится разметка, с учетом, что шахта должна быть шире колец примерно на 10-15 см;
  • копается яма с таким расчетом, чтобы при помещении в нее первого кольца, его край был выше земли примерно на 10 см;

Установка первого кольца

устанавливается кольцо в яму, очень важно, чтобы не было отклонений по вертикали, поскольку это повлияет на качество всей конструкции;
на первое кольцо устанавливается второе, после чего оба изделия скрепляются скобами (их должно быть не менее трех);
если яма роется в мягком грунте, то она углубляется в центре, после чего обкапывается вокруг, в результате кольца начнут погружаться под воздействием собственного веса. В том случае, когда грунт твердый, землю необходимо раскопать из под кольца, и после его погружения грунт удаляется со средины;
стыки между кольцами должны быть обязательно загерметизированы, для этой цели в щель между ними плотно набивается просмоленная пеньковая веревка, после чего стык заделывается при помощи цементного раствора;. Герметизация швов

Герметизация швов

  • шахта наращивается до появления на дне воды, после этого ее и намытый песок удаляют, и делается перерыв от 12 часов до суток для наполнения ствола колодца водой;
  • после того, как произошло наполнение шахты, приступают к очистке дна, эту процедуру придется повторят несколько раз, пока не проявятся водные жилы, после чего делается перерыв на сутки;
  • на следующий день откачивается вода, и на открывшееся дно насыпается фильтр из гравия;

Откачка воды

  • не обязательно, чтобы был высокий уровень воды в шахте, достаточно 1,5 метра (около полутора колец);
  • промежуток между стенами ямы и внешней поверхностью колец необходимо засыпать смесью щебня с песком, после чего приступают к формированию глиняного замка. Он не допустит проникновения дождевых и талых вод в шахту;
  • после того, как копать колодец закончили, можно приступать к сооружению оголовка, на этом работу можно считать выполненной.

Сборка каркаса

Каркас из дерева изготавливается в такой последовательности:

Схема устройства каркаса

1. Измеряется диаметр или ширина оголовка колодца. Этот размер необходимо знать, чтобы рассчитать расстояние между параллельными брусками каркаса.

2. Из бруса 5 х 10 см собирается деревянная рама. Делать это лучше на ровной горизонтальной поверхности, контролируя процесс сборки при помощи строительного уровня. Для скрепления брусков используются гвозди или саморезы.

3. На раме закрепляются 2 вертикальные стойки 5 х 10 см. Их длина будет соответствовать высоте домика. Стойки соединяются между собой в верхней части еще одним брусом. Этот брус выполняет роль конька.

4. Вертикальные стойки соединяются с углами рамы стропилами. В качестве стропильных элементов применяются бруски 5 х 5 см. Для удобства их крепления торцы стоек и рамы желательно обрезать под углом 45 градусов.

5. Со стороны будущей дверцы на раму горизонтально набивается широкая доска, на которую будет ставиться ведро. Достаточно ширины 30 см для устойчивого положения ведра. Доска должна иметь достаточную толщину во избежание ее прогиба под тяжестью ведра с водой.

6. На 3 оставшиеся стороны рамы набиваются более узкие доски. Их ширина должна быть достаточной для того, чтобы колодезный домик прочно удерживался на колодезном кольце.

Сборка каркаса считается законченной. Он должен иметь правильную геометрию, так как возможные перекосы отрицательно скажутся на эксплуатации конструкции. Готовый каркас крепится на колодец.

Каркас домика на колодезном оголовке

Выбор места

Прежде чем перейти непосредственно к работам по строительству колодца на даче, нужно выбрать место, идеально подходящее для этого сооружения. Чтобы впоследствии не пожалеть о своем решении, необходимо провести исследовательские работы – определить качество и количество воды в выбранном месте, а также состав грунта.

Для скважины рекомендуется выбирать те места, которые располагаются на значительном удалении от источника бытовых загрязнений, поступающих в почву. Из этого следует, что лучшие места для строительства колодца — подальше от туалета, а также мусорных куч и мест, используемых для выгуливания собак. Лучше всего размещать его на расстоянии не менее 30 метров от вышеперечисленных объектов.

Если у вас уже имеется функционирующая автономная канализация, то вам придется провести работы по усовершенствованию и сделать ее герметичной. Следует иметь в виду, что грунтовые воды со временем проникнут в бытовые стоки, и тогда у чистой воды изменится вкус и она станет небезопасной для здоровья.

Для колодца лучше всего выбирать место на возвышенности, а чтобы было удобнее пользоваться им, рекомендуется его располагать поближе к дому.

Начинать обустройство колодца лучше всего осенью или зимой. Обусловлена эта рекомендация тем, что в это время года вода находится на максимальной глубине.

Если же эти работы проводить в весенний период, то есть большой риск попасть на верховодку

Внимание нужно уделить и грунту: если на участке имеется много песка и земли, то пробурить в этом месте скважину не составит труда. Совсем иначе будет обстоять ситуация, когда обустройство колодца планируется на участке с преобладанием глинистой почвы и большого количества крупных камней. Работа по сооружению и отделке колодца в этом случае потребует немало времени и сил

Работа по сооружению и отделке колодца в этом случае потребует немало времени и сил.

https://youtube.com/watch?v=jlGxI-7byYY

Защита колодца от верховодки

По периметру оголовка колодца делается «замок» из тщательно уплотнённой глины или суглинка глубиной 2,0 м и шириной 1,0 м, а также отмостка из камня, кирпича или бетона шириной не менее двух метров с уклоном от колодца 10 см на метр. Отмостка защищает шахту от протекания в нее воды с поверхности грунта при дожде и таянии снега.

Отмостка из бетона имеет несколько недостатков:

  1. Бетон подвержен образованию трещин и сколов, через которые грязная дождевая вода может попасть в шахту колодца;
  2. Между бетоном и шахтой колодца образуется жесткое крепление, которое зимой может привести к разрыву колец (если колодец из бетонных колец). Вследствие этого, между кольцами образуется щель, через которую вода с поверхности может попасть в колодец.

Ещё одним вариантом будет мягкая отмостка. По всему периметру колодца делается углубление шириной до 1,5 метра. Это углубление засыпается песком и утрамбовывается. Поверх песка укладывают гидроизоляцию, ее заводят на верхнее кольцо и фиксируют. Гидроизоляцию крепят стальной лентой, которую дюбелями прибивают к кольцу. Такую отмостку засыпают гравием или укладывают на нее плитку.

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

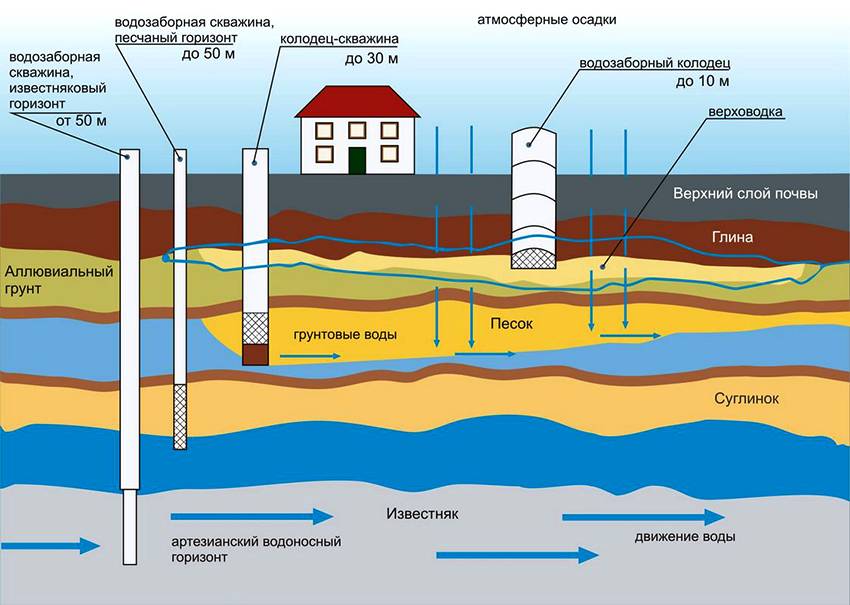

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

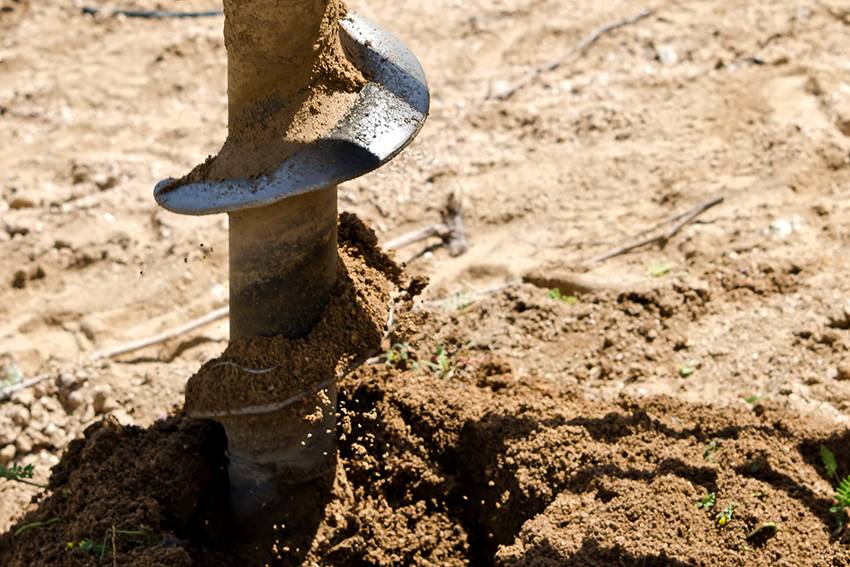

Для установки трубчатого колодца необходимо специальное оборудование

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Поочередная установка

При втором методе монтажа допускается копать котлован постепенно. Изначально копается котлован по высоте одной конструкции. Данную бетонную конструкцию опускают в котлован. После котлован продолжают рыть в кольце на высоту другого

Когда котлован становится необходимой глубины, начинают осторожно откапывать землю под устройством. Благодаря этому оно постепенно опускается ниже

Далее погружают следующее кольцо и посредством собственного веса оно погружается вниз котлована. Операцию по копанию котлована выполняют до момента, пока не увидят воду на дне.

Во время копания ямы для будущего колодца важно сделать фильтр водам. Подобную фильтрацию выполняют с помощью камней, щебня и гравия

Высота фильтра не должна быть меньше 30 сантиметров. Между всеми слоями стоит поместить специальную геологическую подкладку, она гораздо лучше помогает с фильтрацией воды. Однако если вода после данных манипуляций стала поступать медленнее, то пласт фильтрации можно уменьшить по высоте.

То пространство, что осталось между колодцем и грунтом, необходимо присыпать смесью гравия с песком. Чтобы улучшить гидроизоляцию конструкции, хорошим решением будет добавить в это пространство немного глины.

Где устроить объект водоснабжения

Выбрать место для индивидуального источника водоснабжения не слишком просто, особенно, если небольшой участок уже занят внушительной жилой и хозяйственной застройкой

Важно учесть, что при всем желании сэкономить метры, при планировании места под строительство личного колодца своими руками рекомендуется придерживаться следующих правил:

  • Питьевой колодец нельзя располагать возле навозных куч, уборных, бань, помойных ям, скотных дворов и подобных объектов. Между колодцем и источником вероятного загрязнения должно быть не менее 20 — 25 м.
  • Не нужно устраивать колодец на склонах речных берегов или оврагов. Из-за направленного к понижению тока подземной воды дебит будет ощутимо уменьшен.
  • Минимальное расстояние между колодцем и фундаментом дома или хозблока должно быть не менее 5 м. В колодец как в сформированный в земле резервуар будут направлены токи воды, по частицам вымывающие грунт из-под фундаментов. Расположенный рядом угол постройки непременно просядет.

Нежелательным соседством считаются водоемы со стоячей водой. Через водопроницаемые породы вода из них будет непременно инфильтрировать, что крайне опасно для питьевой категории.

Нюансы установки фабричных конструкций

Если приобретен стальной или пластиковый скважинный колодец, изготовленный в заводских условиях, задача, как сделать колодец под скважину, становится намного легче.

В этом случае важно правильно смонтировать приобретенную конструкцию, чтобы она обеспечивала надежную защиту аппаратуре, которая обслуживает скважину:

  1. Сначала подготавливают котлован, габариты которого должны превышать размеры корпуса минимум на 30 сантиметров.
  2. На дне котлована делают гравийно-песчаную «подушку». Когда конструкция пластиковая, поверх насыпи заливают бетонную стяжку толщиной не меньше 5 сантиметров.
  3. В днище колодца делают отверстие для монтажа обсадной трубы.
  4. Корпус помещают в котлован таким образом, чтобы его горловина располагалась выше уровня грунта на 10 сантиметров. Это защитит колодец от попадания поверхностных стоков.
  5. Герметизируют место подсоединения обсадной трубы к колодцу, для чего можно задействовать специальные гильзы, привариваемые ко дну колодца.
  6. Для выравнивания кессона при установке в котловане используют брусья. По периметру его обсыпают глиной и трамбуют, создавая эффективную гидроизоляцию. Для снижения потерь тепла можно делать обсыпку керамзитом.
  7. Трубы и кабели, находящиеся в кожухах, помещают в технологические отверстия стен и герметизируют все соединения.
  8. Котлован засыпают грунтом.
  9. Устанавливают крышку колодца.

По желанию заливают по периметру неширокий бетонный пояс, который защитит стенки от проникновения влаги и тем самым значительно продлит время эксплуатации конструкции.

Типовая схема колодца шахтного типа

Шахтный колодец – распространенная разновидность индивидуальных источников водоснабжения. В просвете у него самый большой размер, что позволяет самостоятельному хозяину формировать выработку простой лопатой прямо в шахте. В плане выработка может быть круглой, квадратной, реже прямоугольной.

Диаметр или длина стенки квадратного ствола обычно варьирует от 0,8 до 1,2/1,5 м. Заметим, что слишком большой просвет не гарантирует увеличение дебита. Воды в широком колодце немногим больше, чем в узком аналоге. Ведь дебит определяется возможностями водоноса, а не размерами шахты. А вот разницу в расходах на сооружение сложно не заметить.

Основные конструктивные составляющие

Роют колодцы глубиной до 30 м. Более глубокую выработку проще и разумнее проходить буровой установкой. Аналогично поступают при устройстве колодца в скальных и полускальных породах: своими руками пробурить в них шахту невозможно или слишком сложно. Копать имеет смысл грунты, поддающиеся разработке лопатой: пески, супеси, глины, суглинки.

Конструктивные составляющие шахтного колодца:

  • Водоприемная часть – нижний сегмент стенок колодца, предназначенный для приема грунтовой воды. Если запас водоноса достаточен для потребления семьей, вода поступает исключительно через дно. Если дебит пласта маловат, в заглубленных в него колодезных стенках делают отверстия для бокового течения воды.
  • Ствол – часть колодца от поверхности земли до статического уровня колодезной воды. Бывает деревянным, монолитным бетонным, собранным из ж/б колец, каменным, кирпичным. Ствол должен обеспечить герметичность, которая исключает просачивание нечистот, атмосферной воды, проникновение химических веществ и органических остатков.
  • Оголовок – надземный участок, создающий условия для безопасного пользования источником водоснабжения, предотвращающий загрязнение воды. Возвышаться над поверхностью он должен минимум на 60 см. Удобной высотой считается 80 – 90 см. Оголовок должен иметь крышку для защиты воды от загрязнений и устройство для подъема ее ведром.

Вокруг места состыковки оголовка с верхушкой ствола устраивают глиняный замок, играющий роль барьера для почвенной воды, атмосферных и бытовых стоков с земной поверхности. Это своеобразная округлая траншея глубиной ниже уровня сезонного промерзания грунта, шириной около 50 см. Траншею заполняют мятой глиной.

Засыпку с усердием трамбуют так, чтобы в высыхающей глине не появлялись трещины. Поверх замка сооружают отмостку из железобетона, бутового камня, кирпича, шириной 1,0/1,5 м с уклоном от стенок оголовка 0,01.

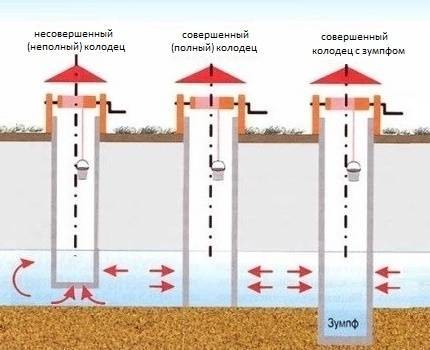

Классификация по водоприемной части

Степень погружения водоприемной части в водоносный пласт – критерий деления колодцев на следующие виды:

  • Несовершенный. Водоприемный сегмент несовершенного типа частично заглубляется в водоносный слой. Приток воды происходит через днище, при необходимости через боковые отверстия.
  • Совершенный. Водоприемная часть совершенного типа полностью пересекает водоносный слой и устанавливается днищем на кровлю расположенного ниже водоупора. Приток воды происходит через боковые отверстия в стенках.
  • Совершенный с зумпфом. По строению он схож с предыдущим типом. Отличие заключается в том, что водоприемный участок заглубляется в водоупор с целью создания резервуара для запаса воды.

Для сооружения резервуара есть еще один способ: водоприемную часть устраивают в форме усеченного конуса, напоминающего шатер. Конусовидная подводная часть устраивается, если мощность водоноса больше 3 м, если меньше рациональней сделать зумпф.

Оптимальная для частников схема

Выбор конструкции подводной части шахтного колодца следует ориентировать на реальную потребность в запасе воды. Если не вычерпывать излишки, они будут застаиваться, что приведет к потере питьевых качеств и загниванию. Потому для водоснабжения частных хозяйств рекомендуют несовершенные колодцы без запасных резервуаров.

Народная многолетняя практика подсказывает: водоприемник несовершенного колодца не стоит заводить в водоносный слой более чем на 0,7 от мощности пласта. При превышении рекомендованного регламента уменьшается объем поступающей воды, что влечет необходимость в формировании боковых отверстий в стенках колодца.

Дно стандартного несовершенного источника оборудуют трехслойным донным фильтром. Сначала засыпают 10 см песка, затем 15 см гравия или щебня с песчаным заполнителем, после 15 см мелкой гальки, гравия или щебня размером покрупней, чем предыдущая засыпка. Если водоприемная часть колодца заглублена в разжиженную породу – плывун, дно выработки оснащают дощатым настилом с просверленными для поступления воды отверстиями и щелями.

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.
