Устройство, разновидности и правила монтажа коаксиальных дымоходов

Устройство и достоинства коаксиального дымохода

Коаксиальный дымоход для газового котла – это конструкция из двух труб, имеющих разный диаметр и вставленных друг в друга.

Такая система позволяет получить два канала, которые используются для разных целей: через трубу меньшего диаметра выходят продукты сгорания; через просвет между стенками забирается воздух и подаётся в котёл.

Длина коаксиальных труб для газового котла совершенно одинакова. Соединены они между собой перемычками. Это придаёт системе жёсткость и предотвращает соприкосновения.

Достоинства дымохода:

Коаксиальная труба обычно просто выводится через ближайшее окно или стену. Нет необходимости устанавливать для отводов продуктов сгорания вертикальный дымоход.
Воздух по пути в камеру сгорания нагревается в выхлопной горячей трубе, тем самым эффективность работы газового котла увеличивается.
В доме, во время работы газового котла с коаксиальным дымоходом, воздух не обедняется, и нет возможности отравиться угарным газом.
Монтировать такой дымоход достаточно просто. Серьёзные строительные работы не требуются.
Нет необходимости в специально оборудованной котельной. Установить коаксиальный котёл (напольный или настенный) можно в любом помещении дома.
Такая конструкция обеспечивает в объёме котла полное сгорание топлива, изолируя его от остального помещения. То есть, получается такой эффект, будто газовый котёл находится в другом помещении.
Внешняя поверхность дымохода обеспечивает его охлаждение за счёт воздуха, который проходит между трубами. Поэтому коаксиальная система с точки зрения защиты от возгорания вполне безопасна.
Поступающий через дымоход холодный воздух оберегает от перегрева стены здания

Это очень важно в деревянных домах. Также в системе снижается температура отводимого дыма, за счёт чего увеличивается тяга

Поэтому длина коаксиальной трубы имеет ограничение до трёх метров.
Устанавливая дома котёл с коаксиальным дымоходом, следует соблюдать некоторые правила:

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

1. Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

• оцинкованные — наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость изделия зависит от производителя и технических параметров, но редко превышает 2–2,5 тыс. руб.;
• из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода изготавливается из алюминия толщиной до 2 мм. Внешняя труба — из высокопрочного термостойкого полипропилена. Такие дымоходы применяются только в частном секторе для совместной работы с котлами малой и средней мощности;

  Коаксиальные дымоходы из оцинкованной стали рассчитаны на 5–7 лет, пластиковые изделия прослужат гораздо дольше

• нержавеющие — более надёжные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10–12 лет использования. По стоимости практически аналогичны изделиям из нержавеющей стали. В промышленности и коллективных системах дымоотвода не используются, так как «нержавейка» не выдерживает высокой концентрации химических веществ;
• из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок эксплуатации — не менее 15 лет.

  Коаксиальный дымоход из высоколегированной стали, в отличие от «нержавейки», не разрушается под действием агрессивных химических веществ, содержащихся в продуктах сгорания, и служит не менее 15 лет

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

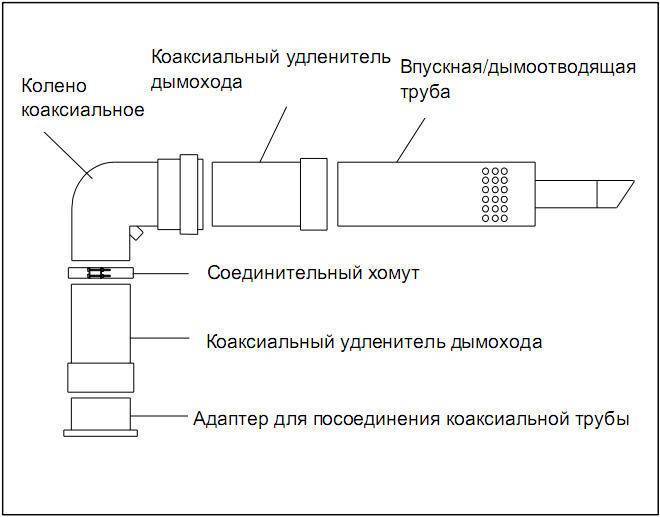

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

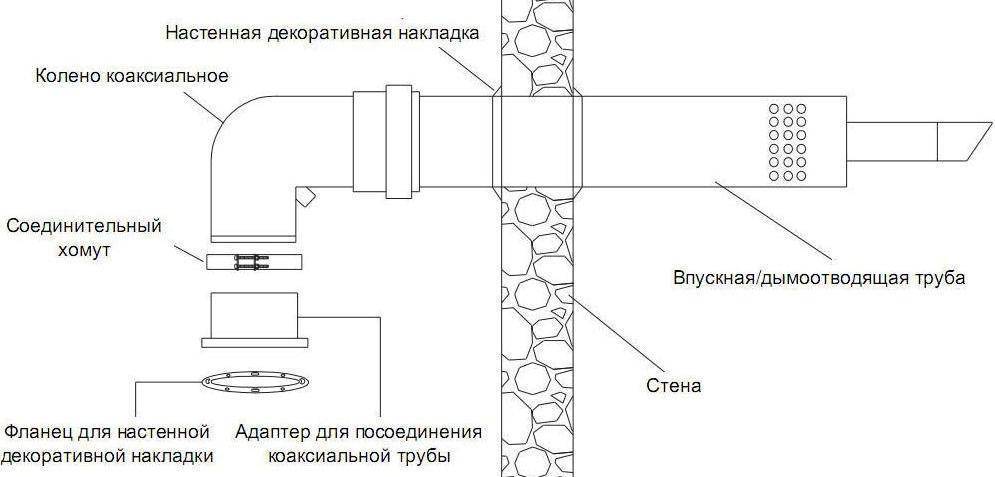

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

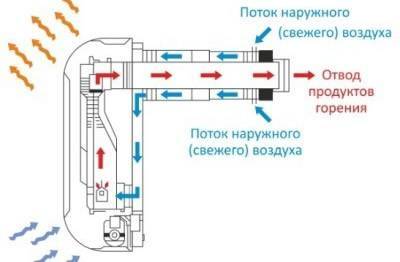

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

1. Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

• оцинкованные — наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость изделия зависит от производителя и технических параметров, но редко превышает 2–2,5 тыс. руб.;

• из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода изготавливается из алюминия толщиной до 2 мм. Внешняя труба — из высокопрочного термостойкого полипропилена. Такие дымоходы применяются только в частном секторе для совместной работы с котлами малой и средней мощности;

• нержавеющие — более надёжные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10–12 лет использования. По стоимости практически аналогичны изделиям из нержавеющей стали. В промышленности и коллективных системах дымоотвода не используются, так как «нержавейка» не выдерживает высокой концентрации химических веществ;

• из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок эксплуатации — не менее 15 лет.

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

ТОП лучших коаксиальных дымоходов до 2500 рублей

Bosch Прок 60/100 мм

Это приспособление станет превосходным решением для домашнего пользования. Предназначено для обустройства отопительных систем, работающих на газу. Общая протяженность устройства – 96,1 см (с учетом колена). Вес — чуть более килограмма. Компания предоставляет гарантию на протяжении года. В комплект поставки входит все необходимое для проведения установки в домашних условиях. Фитинги качественные, как и прилагающиеся прокладки.

Во сколько обойдется набор? Стоимость – 2158 руб.

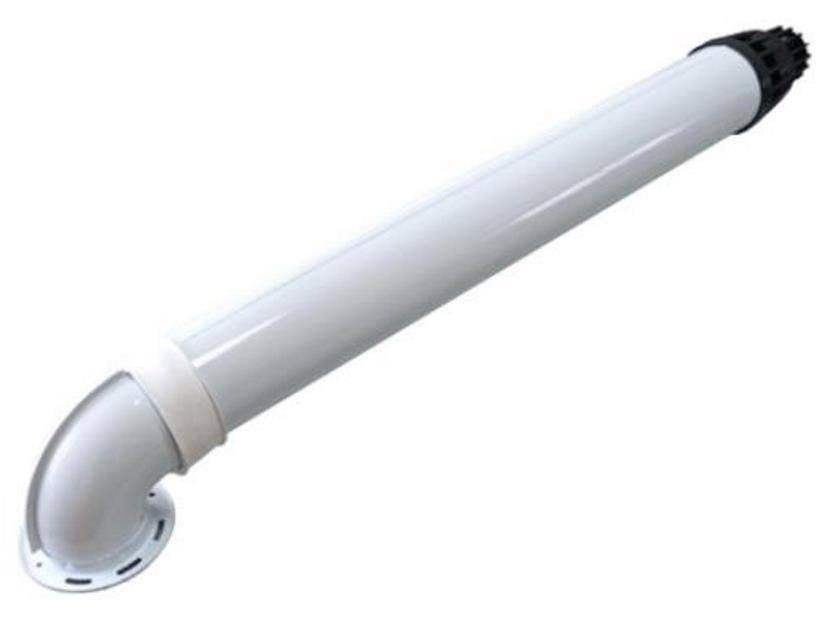

коаксиальный дымоход Bosch Прок 60/100 мм

Достоинства:

• простота монтажа;
• нетребовательность в последующем уходе;
• комплектация;
• стильный дизайн;
• сеточка в комплекте.

Недостатки:

WERT А-020/1

Эта коаксиальная модель сопоставима со многими современными брендами-изготовителями настенных газовых котлов. Это исключает необходимость в поиске и приобретении вспомогательных переходников и комплектующих для последующего монтажа. Предназначена для обустройства отвода горизонтального типа. Гарантирует полный и своевременный отвод остатков продуктов горения из системы. Отдельного внимания заслуживает наличие антиобледенителя, что в разы повышает функциональность установки.

Стоимость – 1999 руб.

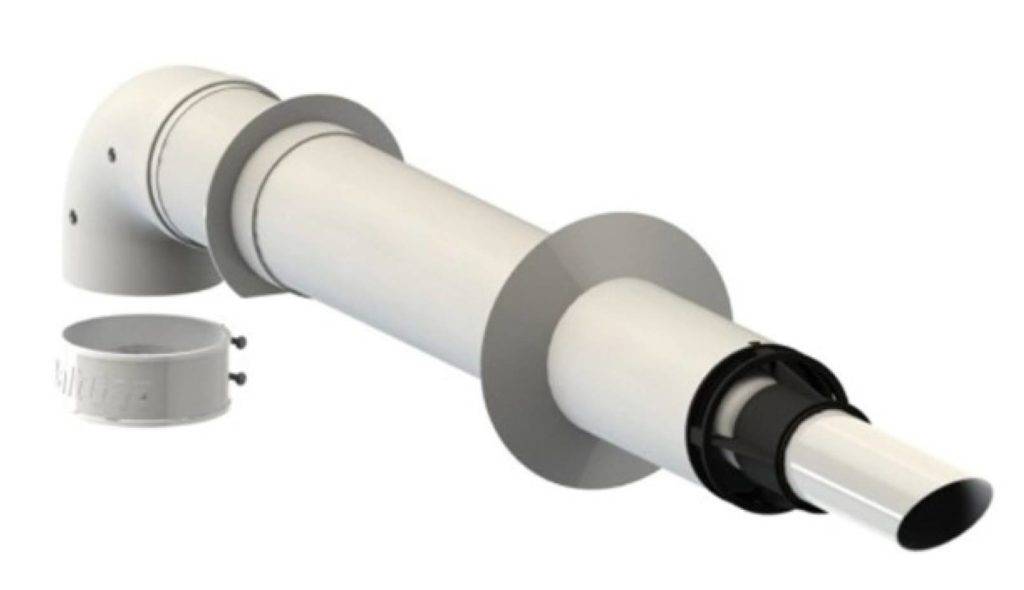

коаксиальный дымоход WERT А-020/1

Достоинства:

• гарантия год;
• наличие антиобледенителя;
• простота установки;
• нетребовательность в последующем уходе;
• стильный внешний вид.

Недостатки:

Протерм 60/100

Этот продукт предназначен для обустройства отопительных систем, в основе которых лежит использование газовых котлов отечественного образца. Характеризуется наличием высокого уровня безопасности и надежности. Отмечается нетребовательность в последующем уходе за системой, что для многих является одним из ключевых критериев выбора. Материал имеет защитное покрытие, что исключает риск появления преждевременной коррозии.

Средняя цена – 1900 руб.

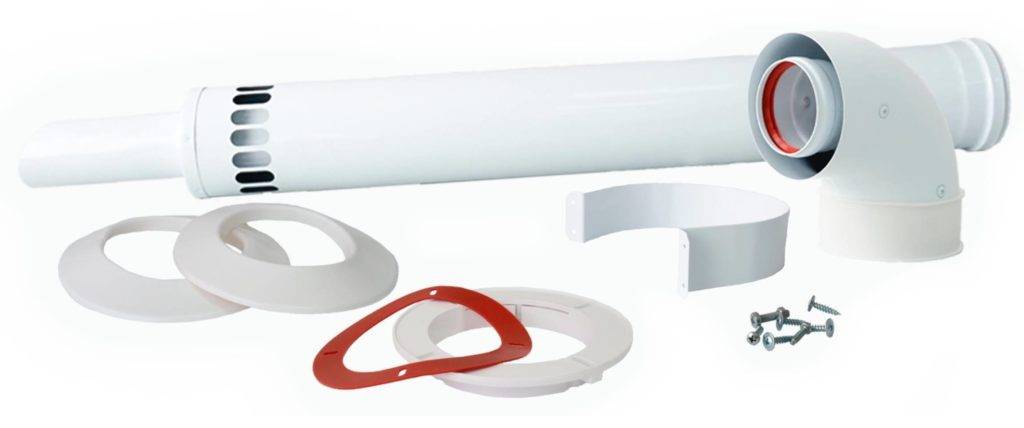

коаксиальный дымоход Протерм 60/100

Достоинства:

• дизайн;
• простота в последующем использовании;
• нетребовательность в уходе;
• простота установки;
• герметичность;
• гарантия качества.

Недостатки:

BaltGaz 60/100 мм, 750 мм

Эта конструкция относится к категории коаксиальных дымоходов. Предназначена для обустройства систем отопления, в основе которых лежит использование иностранных и отечественных газовых котлов. Отмечается наличие трубы стандартного сечения и присутствие защитного покрытия от коррозии. В комплект поставки входит все необходимое для того, чтобы покупатель смог самостоятельно установить систему. На помощь придет пошаговая инструкция, которая предоставляется производителем. Гарантия от бренда – 5 лет.

Стоимость – 1820 руб.

коаксиальный дымоход BaltGaz 60/100 мм, 750 мм

Достоинства:

• простота в использовании и установке;
• соотношение цены и качества;
• стандартное сечение;
• антикоррозийное покрытие.

Недостатки:

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Плюсы и минусы

Газовое отопительное оборудование, оснащенное коаксиальной газовыводящей системой обладает целым рядом положительных качеств:

Пожаробезопасность. Отходящие отработанные газы охлаждаются поступающим снаружи холодным воздушным потоком

Это имеет крайне важное значение при монтаже котлов в деревянных строениях. Простота монтажа и небольшие габариты

Экономия места в помещении. Эффективность

Нагнетаемый уличный воздух богат кислородом, поэтому топливо в камере сгорает полностью, КПД горелки возрастает. Экологичность. При более полном сгорании газа практически не образуется токсичных выбросов, представляющих опасность для природы. При использовании коаксиальных труб сжигается кислород, поступающий с улицы; комнатный воздух в процессе горения не участвует. Снижаются требования к обустройству котельной, т. к. отпадает необходимость в вентиляции помещения. Правильный монтаж исключает вероятность попадания отходов горения в жилые комнаты. Дымоходы такого типа могут устанавливаться не только в частных индивидуальных домах, но и использоваться при возведении многоквартирных построек. Длительный срок службы. Считается, что нержавеющие конструкции прослужат не менее 30 лет.

К минусам коаксиальных систем воздухоотведения относят:

1. Такую конструкцию целесообразно применять только в отопительных устройствах с камерой горения закрытого типа.
2. Неэстетичный внешний вид. Горизонтальные трубы портят фасад дома.
3. Высокая стоимость по сравнению с привычными дымоходными трубами.
4. Из-за сильной разницы температур воздушных контуров в трубах образуется большой объем конденсата. Поэтому необходимо устраивать приемники, отводящие конденсирующуюся влагу, или осуществлять монтаж труб с правильно рассчитанным уклоном.
5. Обледенение. Отработанные газы остывают на выходе, поэтому при понижении температуры на улице до -15…-10°С они не могут растопить замерзающий в трубах конденсат (оседающий из влажного воздуха). Вследствие чего выходная головка дымохода покрывается наледью, что опасно выходом из строя дорогостоящего оборудования. Потребуется дополнительное утепление.

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Сложные системы коаксиальных дымоходов

Для многоквартирных домов, в которых установлено отопительное газовое оборудование с закрытыми горелками, применяют коллективные дымоходы. Изготавливают такие конструкции промышленным способом. Центральный дымоход в доме выводится наружу через крышу. К нему присоединяются коаксиальные дымоходные трубы.

Толщина стенок системы около одного сантиметра, что обусловлено рабочей температурой в пределах двухсот пятидесяти градусов. Достаточный приток воздуха к горелкам и отведение продуктов сгорания обеспечивается при достаточной тяге.

Такие коллективные конструкции можно устанавливать вместе с трёхслойными системами или в числе штатных систем. Коаксиальные дымоходы в многоквартирных зданиях эффективны только в том случае, если их монтаж проводился в период строительства из элементов, которые изготовлены промышленным способом.

Собственноручно изготовленные коллективные системы во время ремонта или при перепланировке установить достаточно сложно. Кроме того, они не обеспечат необходимый уровень безопасности.

Коаксиальные дымоходы, отличаясь надёжностью конструкции, простотой монтажа, невысокой ценой и долговечностью, получают все более широкое распространение при установке автономных систем отопления.

https://youtube.com/watch?v=MkJ5JlK84WM

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

1. Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
2. В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
3. Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
4. В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
5. Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
6. От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка  дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

Раздельная

В раздельной системе дымоудаления используются две трубы — по одной воздух поступает в котёл, по другой — выводятся продукты горения. Эта система подходит для более мощных котлов, которые производят достаточно большое количество дыма. В случае раздельного дымоудаления нет особых ограничений по типу котла — можно применять и котлы на газе, и на твёрдом топливе, и на мазуте.

Эта система достаточно недорога при монтаже. Ведь котёл часто располагают в специальном помещении, обеспечить подачу кислорода в которое достаточно просто.

Здесь выгоднее использовать два отдельных трубопровода — для подачи воздуха и для отвода дыма. Кроме этого, для подачи воздуха могут использоваться обычные элементы вентиляционных систем, имеющиеся в любом строительном магазине.

Вертикальное и горизонтальное исполнение

По месту установки можно выделить два типа коаксиальных дымоходов для напольных и настенных газовых котлов:

• Горизонтальный. Наиболее распространенный вариант благодаря удобству монтажа. Для вывода трубы наружу в стене пробивается отверстие требуемых размеров – это дает возможность использовать котел в многоквартирном доме, установить агрегат в любом подходящем помещении частного дома. К достоинствам горизонтального дымоотвода также относится малая длина коаксиального дымохода и отсутствие необходимости обустраивать отводчик конденсата – влага будет стекать на улицу через трубу, установленную под уклоном.
• Вертикальный. Как и традиционная труба для отвода дымовых газов монтируется с выходом через крышу. Такой вариант дороже за счет большой длины двойной трубы, обустройства проходок через перекрытия и кровлю. Также удорожает конструкцию и усложняет работу устройство отводчика конденсата.

Вертикальное исполнение Выбор принципа монтажа коаксиального дымохода базируется на характеристиках котла, особенностях места установки котельного агрегата, климатических условиях. Если труба смонтирована вертикально, она проходит через отапливаемые помещения и поступающий воздух успевает согреться, благодаря чему снижается объем конденсата и повышается КПД котла. Вертикальный дымоход подходит для котлов любого типа и обеспечивает хорошую тягу. К недостаткам горизонтальной конструкции следует отнести плохую тягу – такой вариант подходит только котельным агрегатам с вытяжным вентилятором.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.
