Клеммники Wago: разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

• Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
• Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
• Рекомендуется устанавливать только в распределительных коробках.
• Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
• Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
• На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
• Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
• Для более точных измерений показателей рекомендуется использовать приборы.

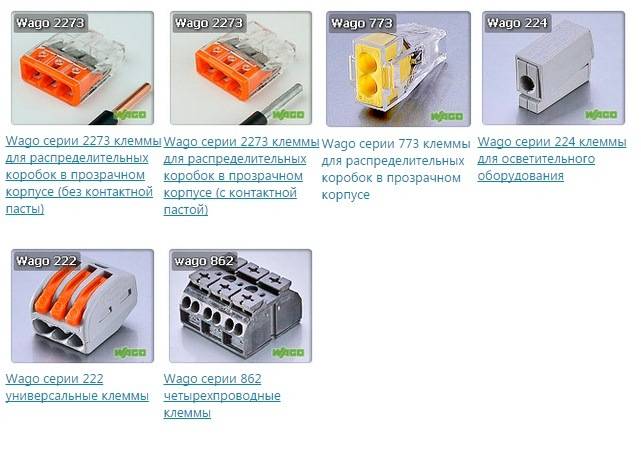

Серии клемм Wago и их характеристики

На рынке встречаются изделия Wago следующих серий:

• 221;
• 222;
• 224;
• 773;
• 2273.

Стандартные соединители от Wago устанавливаются на наконечники проводки, а затем укладываются в полость распределительной коробки. Производитель гарантирует сохранение механической прочности корпусов при нагреве до 105°С.

В распределительных щитках используются клеммники с направляющими элементами, позволяющими закрепить коммутационный узел на DIN-рейке. Конструкция обеспечивает дополнительную защиту при перегрузках или коротких замыканиях.

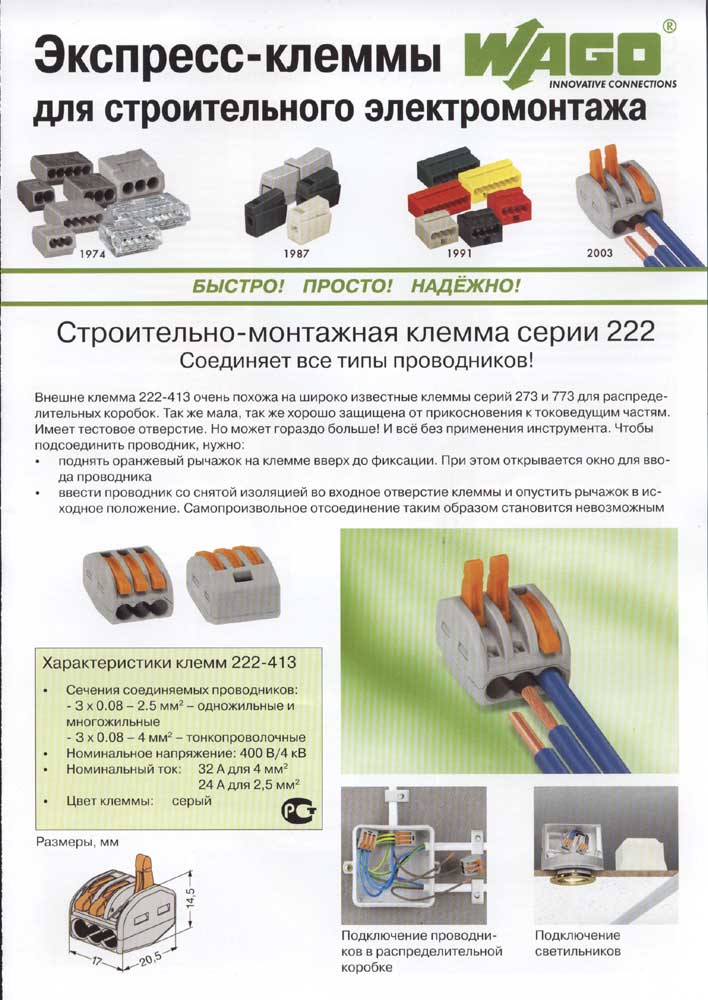

Серия 222

Универсальная серия 222 оснащается пластиковыми корпусами серого цвета и рычагами, изготовленными из синтетического материала оранжевого цвета. Предлагаются зажимы, рассчитанные на 2, 3 или 5 проводов с сечением от 0,08 до 2,5 мм². Металлические соединители ориентированы на передачу тока силой до 32 А при напряжении 400 В. Применение защитной пасты на контактных пластинах не предусмотрено.

Клеммы могут коммутировать многожильные или одножильные кабели круглого сечения, изготовленные из меди. Использовать элементы модели 222 для кроссировки алюминиевой проводки запрещено. Преимуществом серии 222 является возможность многоразового использования: надетый на оголенный конец провода элемент обеспечивает защиту от случайного прикосновения. В конструкции клеммы предусмотрено специальное окно для проверки цепи тестовым прибором (например, при определении фазового или нулевого провода).

Серия 221

Компания Wago начала серийный выпуск изделий модели 221 в 2014 г. Зажимы отличаются применением корпуса из прозрачного пластика, плоские рычаги пружинных клемм изготовлены из оранжевого материала. Прозрачный кожух позволяет визуально контролировать положение оголенного провода внутри устройства. Детали можно снимать и использовать повторно, допускается коммутация только медных или латунных кабелей.

Использование плоского рычага упрощает процесс снятия и установки клеммы, паста на металлических контактах отсутствует.

Серия 224

Модель 224 разработана для подсоединения плафонов освещения, в которых используется эластичная проводка. Выпускаются модификации для проводки из медных или алюминиевых сплавов, корпусы изготавливаются из пластика серого, черного или белого цвета. Модели 224-111, 224-114 и 224-122 позволяют коммутировать жилы, изготовленные из алюминиевого сплава. Проводка подключается с 2 сторон клеммы, сечение кабеля составляет 1-2,5 мм².

Серия 2273

Компания Wago начала производство модели 2273 в 2010 г. для проведения быстрого монтажа электропроводки в жилых и офисных помещениях.

Существуют модификации с нанесенной на контактные пластины пастой. Клеммы оснащаются прозрачным корпусом и фронтальной крышкой из красного, желтого, белого или оранжевого пластика. Контакты рассчитаны на использование электропроводки сечением от 0,5 до 2,5 мм², находящейся под напряжением до 450 В. Металлические элементы выдерживают силу тока до 24 А без перегрева и разрушения.

Серия 773

Для выполнения разводки в щитках используются клеммы модели 773, рассчитанные на коммутацию жил сечением до 4 и 6 мм². Изделия являются одноразовыми: вставленный провод автоматически защелкивается. Рычаг в конструкции не предусмотрен, клемма удаляется откусыванием части электропроводки.

Зажимы выдерживают напряжение до 400 В, номинальный ток в цепи составляет 20 А. Для изготовления элементов, предназначенных для работы с медными кабелями, используется прозрачный пластик с цветной фронтальной крышкой.

Существует специальная модификация клеммников модели 773, позволяющая соединять алюминиевую проводку. На контактных пластинах нанесена паста (смесь кварцевой пудры и загустителя), корпусы изготовлены из пластика серого цвета. Если необходимо коммутировать провода из меди и алюминия, то паста удаляется из гнезда, в котором будет установлен медный кабель. Элементы выпускаются в нескольких модификациях, рассчитанных на сопряжение 2-8 одножильных или многожильных шнуров.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

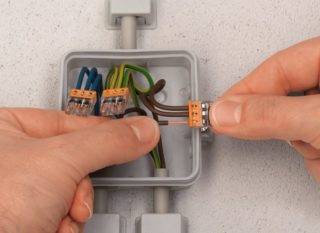

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

• отдельный клеммный зажим, фиксирующий каждый провод;
• недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
• качество соединения проводов не зависит от силы прижатия и квалификации мастера;
• зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
• надежность полученного соединения;
• повышенная устойчивость против вибраций и механических повреждений;
• исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
• малые габариты;
• полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

1. Во время эксплуатации они не требуют никакого технического обслуживания.
2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
3. Соединение не требует дополнительной изоляции.
4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
7. Зажим соединительный Ваго обладает компактными размерами.
8. При необходимости соединение можно с лёгкостью переделать.
9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться – скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой

Основные плюсы таких клеммников по сравнению со скрутками:

• Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
• Удобство – при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
• Простота использования – соединить провода вагами сможет без инструкции каждый домашний мастер.
• Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
• Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами – дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества – чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

{SOURCE}

Основные типы Ваго

В соединении проводов клеммами Wago основную роль играет внутренний пружинный фиксатор.

Одноразовые ваги для соединения проводов Push Wire имеют клиновидный в виде буквы «V» пружинный фиксатор. Используются они для соединения медных и алюминиевых проводников с цельными жилами. В настоящее время такие зажимы применяются достаточно редко, постепенно уступая место более совершенным и удобным аналогам.

Многоразовые зажимы Cage Clamp отличаются от других характерным пружинным фиксатором в виде буквы «р». Подходят для соединения проводников как цельных, так и многопроволочных, содержащих большое количество мелких и тонких жил.

Ваги Fit-Clamp – последняя разработка производителей данных видов зажимов. От других моделей они отличаются наличием специального врезного контакта, позволяющего не удалять изоляцию со вставляемых в него проводников.

Серии ваговских соединителей

Среди соединителей проводов ваго наиболее распространены и популярны на сегодняшний день модели серий 733, 222.

Зажимы 733 представляют собой мультиштекерную систему, состоящую из вилки с фиксаторами для проводов типа Cage Clamp и розетки с впаянными контактами. Модели имеют защиту от неправильного подключения, кодовые штифты для маркировки различных проводников.

Чаще всего применяются такие зажимы ваго для соединения встык многожильных проводов.

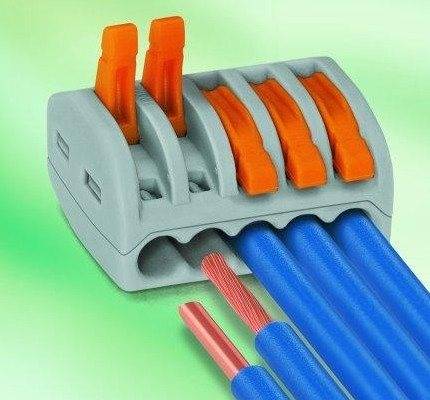

Многоразовые модели 222 представляют собой зажимы с пружинными фиксаторами типа Cage Clamp. Предназначены для соединения медных и алюминиевых цельных и многопроволочных проводников сечением от 0,08 до 4 мм.кв.

Серия включает в себя модели, предназначенные для соединения 2,3,4,5 проводников.

У электриков и домашних мастеров большим спросом пользуются также модели таких серий как 221, 223,773.

Варианты видов клеммников Ваго

Зажимы WAGO подразделяют на три самых популярных вида, основным различием между которыми является тип пружины, используемой в механизме:

• плоская пружина;
• Cage Clamp;
• Fit-Clamp.

Соединители с плоской пружиной

Наиболее удобный вариант для быстрого монтажа. Повторно такие зажимы не используются. Ими рекомендуется скреплять одиночные проводники с сечением от 0,5 до 4 мм².

Плоскопружинный клеммник

Важно! Если нужно соединить гибкие многожильные кабеля, то перед установкой их спрессовывают

Cage Clamp

Используются профессионалами для подключения ламп и прочих осветительных приборов. Также возможно применение для индуктивных датчиков передвижения, моторов, насосов, теплого пола, установок отопления и распределительных коробок. Они позволяют создавать контакт гибких и многожильных проводников без их предварительного прессования.

Вам это будет интересно Особенности профессии электрика

Cage Clamp

Fit-Clamp

Клеммники, обладающие врезными контактами. Это означает, что не придется заниматься предварительной зачисткой проводов перед их вставкой. Благодаря этому процесс соединения становится еще более простым и безопасным.

Fit-Clamp

Внутреннее устройство

Клеммники “Ваго” представляют собой ряд зажимов для проводов, расположенных в одном корпусе и соединенных общей токопроводящей шиной. Количество зажимов соответствует тому числу кабелей, контакт между которыми может обеспечить клеммник. В разъемных их может быть от 2 до 5, а в неразъемных – от 2 до 8.

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.
