Технология и особенности монтажа полиэтиленовых труб
Монтаж трубопроводной системы с помощью труб из полиэтилена достаточно прост и не нуждается в применении специальных навыков.
оборудование не нужно.компрессионных фитингов
Для укладки наружной канализации, соединение труб происходит при помощи стыковой сварки, что делает намного проще процесс монтажа. Она не нуждается в использовании дополнительных материалов и выполняется в несколько раз быстрее, чем сварка труб из металла. Качество шва, который выполнен стыковой сваркой, отвечает всем высоким нормативам и актам.
Так как вес труб из полиэтилена совсем не большой, но и вес всей конструкции системы канализации будет соответствующий. Это позволяет обходиться без применения грузоподъемной техники, что ведет к снижению расходов на оборудование системы канализации.
Полиэтиленовые трубы могут прокладываться в траншеи, так и путем прокладки внутрь устаревшего трубопровода из металла.
Фитинги
Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.
Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее.
Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.
Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой.
Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.
Особенности монтажа труб для канализации
Полиэтиленовые трубы напорной канализации соединяются с помощью электромуфтовой сварки, сварки встык, фитингов с цинговыми зажимами. Применением сварки встык возможности при толщине стенки от 5 мм.
Раструбные элементы собираются по типу конструктора, когда один элемент вставляется в раструб предыдущего. Стыки необходимо герметизировать с помощью герметика или прокладок.

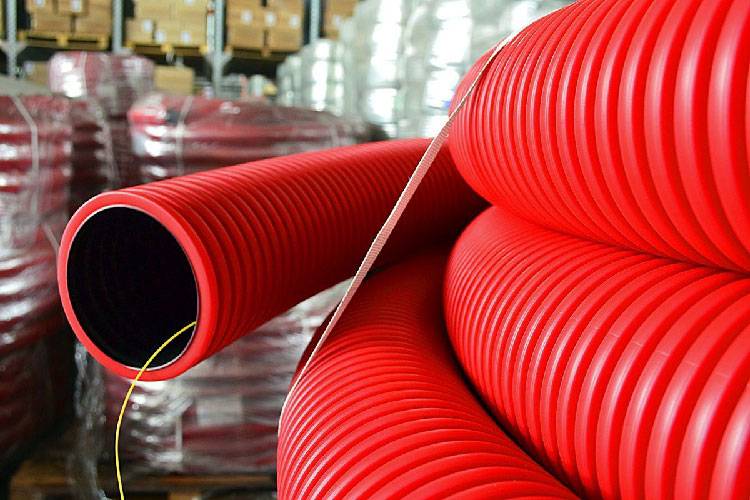

Гофрированные элементы соединяются с помощью специальных муфт.
Хотя и существуют особые нюансы монтажа ПЭ труб, на практике они оказываются гораздо более практичными и удобными, чем чугунные аналоги.
Основные характеристики
В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.
Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.
Размеры пластиковых труб для водопровода, таблица:
| Наружный диаметр | Толщина стенки, мм | ||||
| Поливинилхлорид | Полипропилен | Металлопластик | ПНД | Сшитый полиэтилен | |
| 10 | 1,38 | 1,80 | 1,35 | – | 1,28 |
| 12 | 1,38 | 2,00 | 1,65 | – | 1,40 |
| 16 | 1,79 | 2,70 | 2,18 | 3,00 | 1,80 |
| 20 | 2,28 | 3,40 | 2,76 | 3,38 | 2,27 |
| 25 | 2,65 | 4,16 | 3,46 | 4,17 | 2,80 |
| 32 | 3,56 | 5,38 | 4,36 | 5,37 | 3,58 |
| 40 | 4,50 | 6,65 | 5,50 | 6,67 | 4,50 |
| 50 | 5,58 | 8,30 | 6,87 | 8,30 | 5,57 |
| 63 | 7,10 | 10,50 | 8,60 | 10,50 | 7,10 |
| 75 | 8,40 | 12,50 | 10,30 | 12,50 | 8,40 |
| 90 | 10,10 | 15,00 | 12,30 | 15,00 | 10,10 |
| 110 | 12,30 | 18,30 | 15,10 | 18,30 | 12,30 |
Весовые
Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.
С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.
Прочностные
Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.
Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации – старению.
Температурные
Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
Технические требования по ГОСТу 32415
Трубы должны быть гладкими как внутри, так и снаружи
Выполнение этого требования важно для обеспечения заданной пропускной способности трубопровода. Допускается незначительная волнистость и наличие продольных полос
Один из показателей качества ПЭ труб — абсолютная гладкость внешней и внутренней поверхности изделий
Стойкость труб (ГОСТ 32415) к внутреннему давлению определяется при испытаниях, режимы которых даны в таблице.
Таблица 6
| № п/п | Время испытаний, мин., не меньше | Температура испытаний, градусы | Кольцевое (гидростатическое) напряжение для марки ПЭ, кПа | |
| 100 | 80 | |||
| 1 | 6 тыс. | 20 | 12 тыс. | 10 тыс. |
| 2 | 165*60 | 80 | 5400 | 4500 |
| 3 | 60 тыс. | 80 | 5 тыс. | 4 тыс. |
При пластическом разрушении для второго режима испытания проводятся повторно при условиях, указанных в таблице.
Таблица 6
| Марка ПЭ 100 | Марка ПЭ 80 | ||
| Гидростатическое напряжение, кПа | Время, ч | Время, ч | Гидростатическое напряжение, МПа |
| 5400 | 165 | 165 | 4,5 |
| 5300 | 256 | 233 | 4,4 |
| 5200 | 399 | 331 | 4,3 |
| 5100 | 629 | 474 | 4,2 |
| 5 тыс. | 1 тыс. | 685 | 4,1 |
| — | — | 1 тыс. | 4,0 |
Водопроводные трубы могут удлиняться после прогрева температурой 110±2 ºС не более, чем на 3%. При этом испытания длятся 60±2 минуты для изделий со стенкой до 8 мм, 120±2 минуты – от 8 до 16 мм и 240±2 минуты – больше 16 мм. При разрыве относительное удлинение трубы марок 80, 100 составляет не меньше 350%. Изменение ПТР по сравнению с исходным – не больше 20 процентов, термостабильность при температуре 200 градусов – не меньше 20 минут.
Испытания ПЭ труб проводятся под высоким давлением
Сравнение труб ПВХ и ПНД для наружной канализации
Подытоживая, к достоинствам труб из ПВХ можно отнести:
- износостойкость;
- небольшой вес;
- широкое применение;
- антикоррозийные свойства;
- легкость монтажа канализационной системы;
- невысокая стоимость.
Недостатки труб из поливинилхлорида:
- не переносят минусовые температуры;
- чувствительны к ударам при отрицательных температурах;
- нельзя транспортировать через трубопровод вещества с температурой выше 45 °С.
Трубы из поливинилхлорида применяются как в прокладке наружных линий системы, так и в организации внутренней части канализации частного дома.
Трубы ПНД отличаются следующими преимуществами:
- прочность материала;
- не подверженность коррозии;
- износостойкость, долговечность;
К обоснованным техническим и технологическим плюсам относят легкость и универсальность применения. Весьма привлекает больший диапазон рабочих температур.
К недостаткам полиэтиленовых труб относятся:
- большая стоимость по сравнению с другими видами пластиковых труб;
- более трудоемкий процесс монтажа элементов системы.
Основные параметры, на которые обращают внимание при покупке труб для канализации — материал изготовления, конструкция, размеры. Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов
В ориентирами их выбора ознакомит рекомендуемая нами статья
Кроме труб для устройства наружной части автономной канализационной системы потребуются пластиковые колодцы, применяемые для организации поворотных, коллекторных и смотровых пунктов. В ориентирами их выбора ознакомит рекомендуемая нами статья.
Виды полиэтиленовых труб
Полиэтиленовые трубы в зависимости от используемого материала и технологии изготовления делятся на два вида:
- полиэтилен низкого давления (ПНД);
- полиэтилен высокого давления (ПВД).
ПНД
Полиэтилен низкого давления – чрезвычайно прочный и устойчивый к высоким механическим воздействиям материал. Из него производят, как канализационные, так и водопроводные трубы внутренних и наружных трубопроводов. Единственный недостаток материала — низкая температура плавления порядка 150°С, не позволяющая использовать его в трубопроводах для горячего водоснабжения, а также в системах канализации промышленных предприятий с высокотемпературными стоками.
Как правило, температура бытовых стоков не превышает 40°С, поэтому они активно применяются для канализации в частных домах и квартирах.
ПВД
Полиэтилен высокого давления – это более легкий и эластичный материал, обладающий достаточной прочностью. Из него, как правило, производят трубопроводы внутренней канализации и защитные оболочки электрических кабелей.
Конструктивно полиэтиленовые трубы бывают:
- Однослойные с диаметром до 1600 мм применяют в системах канализации работающих под давлением (марки ПЭ80 или ПЭ100). Отличаются большой толщиной стенки, позволяющей выдерживать повышенное давление в системе.
- Двухслойные спиральновитые с диаметром до 3000 мм, их внутренний слой максимально гладкий, что облегчает перемещение стоков и предотвращает образование засоров. Наружная поверхность гофрированная. Ребра обеспечиваю повышенную кольцевую жесткость трубы. Позволяя прокладывать их на глубине до 15 метров без дополнительной защиты.
- двухслойные кольцевые с диаметром до 4000 мм, которые внутри полиэтиленовых ребер дополнительно армируют металлом.
По большому счету, устройство системы напорной канализации, не отличается системы подачи воды, ни типом применяемых труб, ни методом их соединения.
В современном строительстве в подавляющем большинстве случаев применяется безнапорная канализация.
Для безнапорных наружных канализационных систем могут использоваться все типы полиэтиленовых труб. Наиболее рациональны в применении для прокладки в грунте двухслойные спиралевидные или кольцевые трубы.
Ввиду отсутствия избыточного давления в безнапорных системах канализации наиболее широкое распространение получило раструбное соединение участков трубопровода, как наименее трудоемкое и не требующее применение специальных технических средств.
По мнению большинства специалистов, если при устройстве внутренней канализации у полиэтиленовых труб имеется достойный конкурент – трубы из ПВХ, которые обладают схожими эксплуатационными характеристиками, но более низкой ценой, то при устройстве наружной канализации полиэтиленовые трубы вне конкуренции.
Преимущества и недостатки напорной канализации
Для выбора канализационной коммуникации для конкретного случая нужно ознакомиться с её характеристиками. Изучение плюсов и минусов водоотводящей конструкции поможет принять правильное решение.
- простота монтажа без сложных расчётов. Установка напорной системы не требует соблюдения уклонов труб и минимализации поворотов трубопровода;
- монтаж такой системы позволяет сэкономить на материале за счёт того, что можно устанавливать напорный трубопровод меньшего диаметра;
- установка этой конструкции менее трудозатратна, так как не приходится рыть траншеи большой глубины;
- самостоятельное очищение за счёт измельчителей;
- высокая скорость монтажа;
- длительный срок эксплуатации.
К недостаткам такой системы можно отнести:
- дополнительные затраты на электроэнергию.
- напорная коммуникация требует обязательного обустройства множества смотровых колодцев для её обслуживания.
В системе наружной канализации обязательно должны присутствовать колодцы для осмотра и ремонта труб
Сборка канализационных систем из ПЭ
Монтаж трубопроводов из полиэтилена производится следующими типами соединений:
- Разъемные соединения применяются при необходимости демонтажа и подразделяются:
- раструбные;
- фланцевые с использованием стальных фланцев;
- цанговые с использованием компрессионных фитингов.
- Неразъемные соединения:
- сварка встык;
- сварка муфтой.
Разъемные и неразъемные соединения ПЭ труб
Трубы канализации полиэтиленовые высокой плотности соединяют между собой с помощью компрессионных фитингов, например, при ремонте вышедшего из строя участка системы. Также использование фитингов компрессионных допускает сборку трубопроводов из разных видов материалов. При монтаже системы канализации диаметром 110 мм (с повышенными требованиями к эластичности соединяемых деталей) применяют компрессионные фитинги, облегчая процесс монтажа.
Процесс монтажа компрессионных фитингов
Стыковая сварка считается наиболее эффективным видом соединений изделий из ПЭ. Трубы и другие элементы конструкции, после сварки встык, имеют характеристики монолитной трубы. Для сварки труб из полиэтилена необходимо довольно дорогое оборудование, что увеличивает себестоимость прокладки системы канализации.
Соединительная муфта и сварочный аппарат
Надеемся, что представленная информация помогла вам разобраться, что же собой представляют трубы для канализации, изготовленные из полиэтилена. Если же у вас есть вопросы по сборке, советуем ознакомиться со статьей «Монтаж полиэтиленовых труб».
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Организация канализации на даче описана тут.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Асбестоцементные трубы
Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.
Асбестоцементные трубы в системе ливневой канализации
Преимущества:
- дешевизна,
- долговечность,
- устойчивость к кислотам, щёлочам, агрессивным средам,
- прочность,
- простота монтажа,
- устойчивость к образованию засоров.
Недостатки:
- хрупкость, неустойчивость к механическим воздействиям,
- вред людям и окружающей среде.
При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров. Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.
Какой тип дренажного трубопровода лучше всего?
Хлорированный поливинилхлорид – это ПВХ с добавленной хлора, что делает ХПВХ подходящим для проточной водопроводной воды. Трубы сантехнические пластиковые выдерживают испытание десятилетиями. Когда требуется ремонт, поврежденные части можно удалить с помощью ручной пилы и дополнить клеями, что делает ХПВХ самым простым материалом для домашних канализационных труб и фитингов, когда дело доходит до обслуживания.
С другой стороны, он худший с точки зрения окружающей среды. Не только не подлежит переработке, его производство связано с высоким содержанием загрязняющих веществ. При формировании звеньев используются сильные токсичные химические вещества, хотя сантехнические трубы и переходники ПВХ для канализации не представляют угрозы качеству водопроводной воды.
Самый безопасный материал: полипропилен (ППР)
По всей Европе домовладельцы за последние 30 лет были удовлетворены новинкой – полипропиленом.
Полипропилен стоит значительно дороже. Установка – сложный процесс, требующий промышленных инструментов.
Оптимальный для канализации: ПВХ
С 1950-х годов стал предпочтительным материалом для трубопроводов сточных вод. Представляет собой твердый белый пластик, который легко идентифицировать по маркировке, где указан его диаметр, температурный порог и тип.
ПВХ – любимый материал строителей из-за устойчивой к ржавчине текстуры и бесконечной прочности.
Однако он не подходит для входящего потока воды – использование ограничено трубопроводами туалета и канализации из-за отсутствия термостойкости пластика.
Классификация канализационных труб
Трубы для канализации различаются по конструкции в зависимости от места установки и эксплуатации. Для наружной канализации используют трубы с большим диаметром, через которые будут проходить большие объёмы сточных отходов. К таковым относятся бытовая, ливневая канализация и водопропускные сооружения.
Для внутренней канализации используют трубы и фитинги с меньшим внутренним диаметром изделия, которых достаточно для отвода сточных вод из помещения.
Какие трубы для канализации бывают?
Канализационные трубы изготавливают из чугуна или пластика. Пластиковые трубы имеют меньший вес, их легко устанавливать, они не требуют дополнительной обработки и цена на них существенно ниже, чем на чугунные изделия. В настоящее время широкой популярностью пользуются трубы из пластика:
- ПВХ — поливинилхлоридные;
- ПЭ — полиэтиленовые;
- ПП — полипропиленовые.
ПВХ трубы для канализации
Трубы из поливинилхлорида применяют для строительства наружной и внутренней канализационных систем. Для наружной канализации используют ПВХ трубы с большим проходным диаметром. Различают ПВХ трубы по параметрам рабочей среды:
- гофрированные — за счет отличной гибкости, гофротрубы легко монтировать без использования дополнительного оборудования;
- напорные — применяют в системах, где возникает высокое давление при движении сточных вод;
- безнапорные — используют там, где рабочая среда движется самотеком (скорость движения рабочего потока не превышает 8 м/с).
ПВХ трубы и фитинги отлично выдерживают сточные воды с температурой до +70°C, а также обладают хорошей стойкостью к различным механическим повреждениям. Но воздействие химически-агрессивных сред могут повредить внутреннюю стенку трубы, что в последствие может привести к образованию засора.
Канализация из полиэтиленовой трубы
Полиэтиленовые трубы предназначены для наружных и внутренних напорных трубопроводов. Их можно использовать в температурном диапазоне от -40 до +40°C. Если температура превышает заданный диапазон — полиэтиленовые трубы подвергаются расширению, что в свою очередь может привести к аварийной ситуации и выходу рабочей среды наружу. Поэтому мы не рекомендуем Вам использовать полиэтиленовые трубы для канализации, в которой отводится горячая вода.
Трубы из полипропилена
За счет своих характеристик, полипропиленовые трубы отлично подходят строительства и ремонта канализационных систем. Они стойко выдерживают механические повреждения и не разрушаются под воздействием кислот и щелочей. Температура рабочей среды может достигать до 100°C, что позволяет трубы из полипропилена широко использовать в различных промышленных областях.
Важно: Если в качестве рабочей среды будет использоваться кислоты или масла, то рекомендуем использоваться НПВХ трубы. Перед покупкой уточняйте, с какой средой совместимы канализационные трубы
Чугунные трубы для канализации
Чугун обладает высокой коррозионной стойкостью по сравнению с пластиком. Но производство чугунных трубопроводов и фитингов трудозатратно, что в свою очередь повышает конечную стоимость всей канализационной системы, состоящей из чугунных изделий. Чаще всего, чугунные трубы монтируют в местах организации стояков и вывода сточных сред в места их сбора.
Достоинства труб из чугуна:
- высокая прочность;
- долговечность;
- отличные коррозийные свойства.
Недостатки чугунной трубы:
- большой вес;
- шероховатость – образованная на внутренних стенках изделия способствует нарастанию грязи, что снижает проходимость рабочей среды по трубе;
- большая цена;
- необходимы навыки монтажа чугунных изделий;
- без использования особых материалов не позволит создать герметичное соединение стыков между трубами.
Достоинства пластиковых канализационных труб
Среди преимуществ пластиковой продукции следует отметить:
- незначительный вес – по этой причине создать канализационную систему с использованием таких труб просто, поскольку при необходимости они легко передвигаются, транспортируются на дальние расстояния. Даже трубу длиной 2 метра может смонтировать один человек, с чугунным изделием он явно не справится;
- простота установки – пластик без проблем режется и легко соединяется;
- долговечность – пластиковые изделия для канализации отличаются устойчивостью к агрессивным средам, коррозии, высокой степени влажности, поэтому они способны прослужить длительное время. Производители данной продукции обычно дают на нее 50-летнюю гарантию. Как показала практика, срок службы канализационных пластиковых труб гораздо дольше;
- устойчивость к засорам – дело в том, что их внутренняя поверхность почти не имеет шероховатостей, поэтому грязь на ней откладывается медленно. В результате засоры образуются редко. После завершения монтажа прочистка потребуется не скоро;
- невосприимчивость к температурным изменениям – в продаже имеются пластмассовые трубы для канализации наружного типа, которые хорошо выдерживают морозную погоду.
Недостатки канализационных труб из пластика:
- шумное функционирование – канализационная система из пластиковых изделий в процессе эксплуатации шумит. Особенно явно этот отрицательный момент проявляется в многоквартирных домах, где к одному стояку подсоединены отводы стоков из нескольких квартир;
- непереносимость высоких температур – рабочий температурный режим этих изделий составляет от 40 до 90 градусов. В случае, когда температура стоков превышает эти параметры, большинство видов пластиковых труб размягчаются. Данный недостаток не считается существенным, поскольку температура сточных вод не является настолько высокой.
Общие требования к трубам для наружной канализации
Так как сооружение наружной канализации требует больших усилий, а ее срок службы напрямую зависит от устойчивости элементов сети к неблагоприятным условиям, то при производстве канализационных труб закладывается соответствующий запас прочности: бóльшая устойчивость к колебаниям температуры, к давлению грунта.
Какие параметры характеризуют канализационные трубы ПВХ и ПНД, применяемые для наружной канализации:
- Материал. Для наружной канализации используются трубы из прочных материалов, которые способны выдерживать не только агрессивную среду сточных вод, но и перепад температуры, механические нагрузки. Свойства этих материалов — важнейший критерий при выборе типа труб.
- Толщина стенки. Учитывая давление, которое оказывается шаром грунта, а также расположенность некоторых типов грунта к пучению в зимний период, толщина стенки трубы для внешней магистрали должна быть в 1.5 раз бальше, чем для внутренней.
- Конструкция. От этого параметра зависит прочность трубы, устойчивость к деформации, способ монтажа системы.
- Размеры. Диаметр труб, их длина рассчитываются на этапе проектирования канализационной системы
- Цвет. Трубы для наружного использования окрашивают в оранжевый цвет. Это способствует более легкому их обнаружению во время ремонта сливной системы или других земляных работ и помогает избежать повреждений.
Выбор труб для наружной канализационной сети — ответственная задача, ведь работы по монтажу дорогие и трудоемкие и чем дольше прослужат трубы, тем лучше.
Проектируя канализацию, нужно учесть множество факторов — условия на участке, особенности устройства канализационной системы, разных типов труб и свойства материалов, из которых они изготовлены
При выборе и покупке канализационных труб лучше не экономить на их качестве, изучать характеристики изделий и рабочие параметры.
Технические характеристики труб ПНД
При изготовлении звеньев и фитингов из полиэтилена низкого давления используется стандарт государственный (ГОСТ) 22689.2-89. Этим документом регламентируются такие технические характеристики полимерных изделий, как прочность, гибкость, гладкость стенок и устойчивость к условиям внешней среды.
Производятся трубы методом экструзии, когда расплавленное сырье продавливается сквозь отверстие в форме кольца, квадрата или прямоугольника. Этот процесс происходит в вакуумной камере, что способствует сохранению конфигурации заготовки. Произведенный по такой технологии материал имеет кристаллическую структуру, достаточную жесткость и небольшой удельный вес.
Производители выпускают звенья и фитинги из ПНД с такими показателями:
- назначение — транспортировка воды и газа;
- удельный вес — 0,92;
- диаметр — 20-560 мм;
- длина 1 секции — 2, 3, 5, 6, 8, 12 м;
- срок эксплуатации — не менее 50 лет.
Регламентирует ГОСТ длину и диаметр раструбов, а также размеры фасонных частей — тройников, крестовин, отводов и переходников.
На каждом изделии нанесена маркировка, которая указывает на тип материала, ГОСТ или ТУ, предназначение, диаметр и длину. Целесообразно приобретать комплект материала, выпущенный одним производителем. Такой подход позволит добиться максимальной точности при сборке канализационной системы и избежать трудностей при соединении различных деталей.
Коротко о монтаже
Монтаж трубопровода из гофры выполняют специализированные организации, т.к. раструбное соединение на резиновые кольца требует специального оборудования и механических усилий.
В целях контроля за качеством выполняемых работ по наружной канализации индивидуального жилого дома рекомендуется обратить внимание на следующие моменты. Траншея между зданием и приемником стоков (выгреб, локальные очистные сооружения и др.) должна иметь наклонные откосы не менее 1:3
Траншея между зданием и приемником стоков (выгреб, локальные очистные сооружения и др.) должна иметь наклонные откосы не менее 1:3.
Минимальное расстояние между стенками трубы и канавы должно быть более 20 см.
Гофротрубы для канализации укладываются раструбами вверх по уклону.
Дно траншеи должно иметь ровную поверхность с уклоном не менее 2 см на 1 погонный метр. Если грунты рыхлые, то во избежание просадок рекомендуется сделать армированную бетонную стяжку толщиной не меньше 10 см. На нее будет укладываться с помощью креплений канализационная труба. Она должна плотно прилегать к днищу траншеи, чтобы не было деформаций. В местах соединений предусматриваются небольшие углубления.
Элементы небольшого диаметра можно соединять муфтами, а свыше 315 мм через раструбы. Иногда применяют сварку аппаратом для полиэтиленовых труб. Торцы разогревают до температуры, близкой к точке плавления, и соединяют под давлением.
Для максимальной герметичности соединений монтаж целесообразно производить в сухую теплую погоду при температуре выше +15ºС.
В районах с холодной зимой сливной трубопровод рекомендуется утеплить, при необходимости оборудовать греющим кабелем.
После монтажа траншею засыпают песком или мелким щебнем выше трубы на 10 см без уплотнения, чтобы не создавать резкую нагрузку на пластиковые изделия. Затем укладывают вынутый при проходке грунт, предварительно освобожденный от крупных валунов.
Сварка нагретым инструментом
Полиэтиленовые трубы высокой плотности для канализации могут соединяться таким способом при условии, что их диаметр превышает 6,3 сантиметра. Сначала концы труб, которые будут свариваться, вставляют в прибор для стыковой сварки, фиксируют и очищают. Потом торцующее устройство осуществляет механическую обработку.
После трубы извлекают и проверяют на взаимную параллельность. Если зазор между торцевыми частями отсутствует, то их нагревают специальным инструментом. После оплавливания поверхностей инструмент извлекают из области сварки. Затем обе составляющие прижимают друг к другу, повышая давление прижима. Спустя определенный промежуток времени шов под таким давлением охлаждают.
