Как выбрать насосную станцию?
Для того чтобы дом был обеспечен полноценной системой водоснабжения, работающей автономно и отлдичающейся высокой надежностью, необходимо соблюдать несколько правил того, как выбрать подобное оборудование:
Для начала хозяева дома должны вычислить высоту подъема воды из колодца либо скважины, а затем на основании этого определить то, какими показателями по мощности, производительности должен обладать агрегат.
Жители регионов, где часто случаются проблемы с электричеством, должны выбирать аккумулятор, учитывая, прежде всего, его объем.
Также при выборе устройства нужно обратить внимание на материалы, из которых изготовлены компоненты насосной станции. От этого зависит надежность конструкции.
Хозяевам, которые не хотят тратиться на услуги профессионалов по установке водяного насоса, рекомендется выбирать самый простой насос с элементарной системой монтажа.
От производителя зависит не только цена агрегата, но и его качество
Поэтому если насосная станция будет выполнять функцию постоянного источника воды для дома, нужно выбирать оборудование проверенных надежных производителей.
Автономная насосная станция для частного дома и дачи
Правила установки насосной станции
На первом этапе оборудуют место установки
Важно расстояние от источника, чем меньше, тем лучше. Насосная станция шумит, при установке в доме нужно отдельное помещение. Подвал – идеальный вариант
Подвал – идеальный вариант.
Часто используют кессон – углубление, находящееся ниже уровня промерзания, со стенами из кирпича или бетона. Для защиты оборудования от мороза периметр утепляют. Качественная теплоизоляция должна обеспечивать в зимний период рабочую температуру не ниже плюс 5°C.

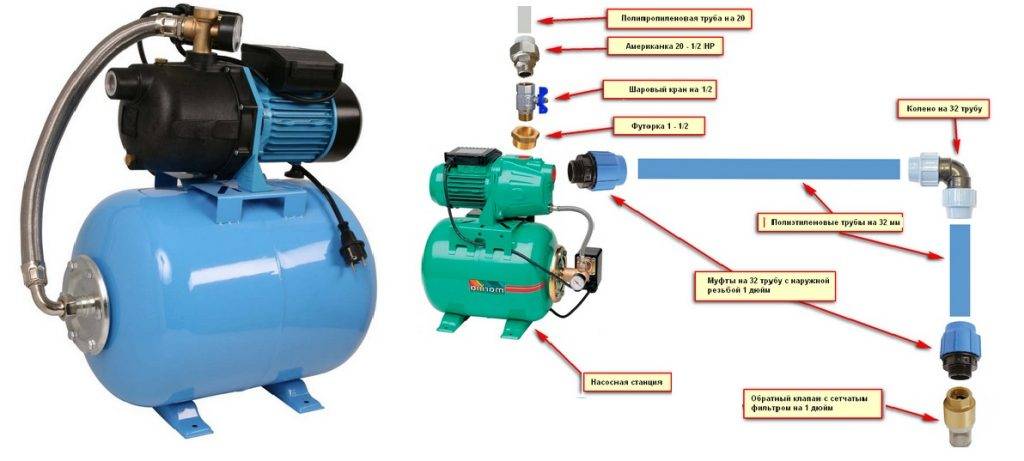

Определившись с местом установки станции, определяют самый короткий и прямой путь до источника и приступают к земляным работам. Глубина траншеи для укладки труб должна быть ниже границы промерзания.
На трубу перед спуском в источник устанавливают фильтр и обратный клапан. Выводят ее в подготовленную траншею. Если источник колодец, трубу утепляют на выходе из него. Также обматывают ее теплоизоляционным материалом при входе в дом через отверстие в фундаменте.
Если источник скважина, то выход трубопровода делают на отрезке, где кончается обсадная труба. Оборудуют кессон (приямок). Все последующие работы не отличаются от варианта с колодцем.
В траншею перед засыпкой уложить листы пенополистирола. Греющий кабель, уложенный рядом с трубой, решит проблему промерзания, если близко грунтовые воды.
Запуск оборудования
Схема собрана. Важный момент − запуск насосной станции. Подготовительный этап – наполнение системы водой. Проводят его через специальное отверстие, предусмотренное для этой цели. Признак полного заполнения – выливающаяся через край вода.
При ее появлении можно закрутить пробку и открыть кран, перекрывающий трубу, идущую к потребителям. Включаем станцию. Струя станет ровной, когда все воздушные пробки уйдут из системы. После этого можно считать, что водопровод успешно введен в эксплуатацию.
Стоит потратить время на анализ рынка насосных станций и планирование системы водопровода. Правильный подход − гарантия бесперебойного обеспечения водой, длительной эксплуатации, минимума поломок.
Гидроаккумулятор насосной станции
Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.
Устройство гидроаккумулятора
Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.
Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.
Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.
Гидроаккумулятор с грушевидной формой.
- Металлический бак.
- Ниппель для подкачки воздуха.
- Грушевидная мембрана.
- Штуцер для подключения к насосу.
Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.
Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.
Гидроаккумулятор из нержавеющей стали.
Назначение и принцип действия гидроаккумулятора
Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.
Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.
Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.
Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.
Как выбрать объем гидроаккумулятора
Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.
Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.
Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.
Гидроаккумулятор насосной станции
Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.
Устройство гидроаккумулятора
Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.
Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.
Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.
1. Металлический бак.2. Ниппель для подкачки воздуха.
3. Грушевидная мембрана.4. Штуцер для подключения к насосу.
Если используется плоская мембрана, разделяющая резервуар на две части, то на его металлические стенки наносят защитное полимерное покрытие.
Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.
Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.
Гидроаккумулятор из нержавеющей стали.
Назначение и принцип действия гидроаккумулятора
Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.
Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.
Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.
Некоторые поверхностные насосы допускают большую частоту запусков – до 30-100 раз в час. Однако частые пуски/остановки существенно снижают срок службы электродвигателя – ресурс отдельных узлов устройства вырабатывается преждевременно. Идеальным с этой точки зрения вариантом считается, когда число включений/выключений насоса не превышает 10-20 раз в сутки.
Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.
Как выбрать объем гидроаккумулятора
Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.
Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.
Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.
Способ установки
Одним из главных положительных качеств НС является простота монтажа. Все бытовые агрегаты отличаются этой характеристикой. Но в продаже можно встретить не только простые поверхностные насосы, но и глубинные. Последние монтировать достаточно тяжело, но они могут доставать воду с большого расстояния.
Собрать насосную станцию самостоятельно
Глубинный погружной насос считается профессиональным оборудованием. Для дачи или частного дома можно взять обычный бытовой прибор, который сможет надежно обеспечить здание водой и будет подавать ее без перебоев.
Для удобства и бесперебойной подачи воды — большой выбор насосных станций
Что вы думаете по этому поводу?
, нам важно Ваше мнение
Инструкция по введению насоса в эксплуатацию
После завершения монтажных работ и подключения агрегата к защитным электротехническим устройствам можно приступать к пуско-наладочным мероприятиям. Следует проверить состояние оборудования, его герметичность и надежность соединений с коммуникациями. Чтобы на первом же сеансе эксплуатации был предотвращен риск сухого хода, необходимо наполнить корпус водой.
Также следует убедиться, что насос имеет оптимальное для работы давление. Как правило, этот показатель составляет 1,5 атм. После включения гидроаккумулятор должен будет наполниться водой, после чего автоматический регулятор сам отключит подачу избыточной жидкости. Дальнейшая работа будет осуществляться в попеременном режиме, в зависимости от интенсивности потребления воды. По мере опустошения или наполнения гидробака система запускает или выключает подачу ресурса. На случай длительного простоя рекомендуется демонтировать водонапорную станцию. Инструкция указывает, что перед хранением из гидроаккумулятора и насоса воду необходимо слить. Это же касается и всего водонапорного канала, если его не планируется использовать. Для зимнего времени это правило особенно актуально, так как есть риск промерзания коммуникаций и оборудования, наполненного жидкостью.
Варианты применения насосов и насосных станций
Насос для системы полива
В простых системах, где требуется просто подача воды под давлением без автоматического управления работой насоса, достаточным будет использование насоса без дополнительных устройств:
Насос для системы полива
Система водоснабжения из колодца, скважины
Для водоснабжения дома удобнее использовать автоматическую насосную станцию. В отличии от простого насоса, насосная станция автоматически включается и выключается в зависимости от пользования водой и постоянно поддерживает давление в системе водоснабжения.
Система водоснабжения из колодца, скважины

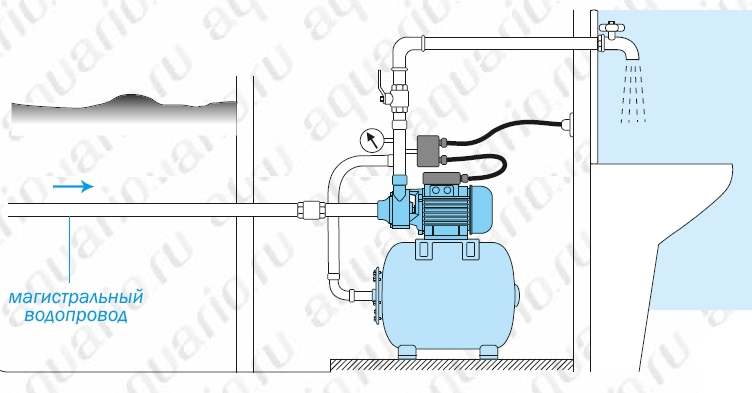

Система водоснабжения при наличии магистрального водопровода с недостаточным давлением
Для повышения давления в магистральном трубопроводе рекомендуется использовать автоматическую насосную станцию совместно с промежуточной накопительной ёмкостью. Вода из магистрального водопровода сначала наполняет промежуточную ёмкость, а потом оттуда забирается насосной станцией и под давлением поддается потребителю.
Система водоснабжения при наличии магистрального водопровода с недостаточным давлением
ВАЖНО!
Система водоснабжения с насосной станцией
Насосная станция — это автоматический агрегат, в состав которого кроме насоса входят: гидроаккумулятор, реле давления, контрольная и соединительная аппаратура. Функционально насосная станция отличается от насоса тем, что она постоянно поддерживает давление в системе водоснабжения и автоматически включается/выключается в зависимости от пользования водой.
Гидроаккумулятор насосной станции представляет собой металлический резервуар с установленной в нем мембраной из специальной резины и предварительно закачанным под определенным давлением, воздухом. Воздух закачивается через ниппель, расположенный под пластиковой крышкой в задней части гидроаккумулятора.
Гидроаккумулятор насосной станции и его составляющие
Реле давления — это электромеханическое устройство, реагирующее на давление воды в системе водоснабжения, и в зависимости от величины этого давления, замыкающее или размыкающее цепь электропитания насоса. Настройку реле давления можно менять.
Из чего состоит насосная станция
Домашняя насосная станция – это специализированная система для подачи воды, состоящая из нескольких основных узлов. Независимо от типа и производителя насосной станции, она представляет собой комплект, в который входят:
- водяной насос;
- гидроаккумулятор;
- реле или регулятор давления.
Задача насоса поднимать воду из колодца наверх. После этого она попадает в гидроаккумулятор – герметичный металлический бак, с помещенной в него резиновой грушей. При ее наполнении водой, воздух, находящийся между резиной и стенками бака сжимается, создавая рабочее давление, в водопроводной системе дома. Реле давления отключает насосные станции при достижении нужного давления и включает его в случае уменьшения из-за расхода воды. В зависимости от того, какой насосной станции будет отдано предпочтение, в ее комплектацию могут входить дополнительные фильтра, манометры, датчики сухого хода, переключатели и другие элементы.
Типы и виды насосных станций
По способу размещения и конструкции насос в станции водоснабжения частного дома может быть погружным либо поверхностным. В первом случае помпа опускается непосредственно в водозабор, а во втором – размещается рядом с ним или в подсобке коттеджа. Погружной вариант тише работает и рассчитан на большие глубины скважины (до 150 метров).
Поверхностный аналог проще обслуживать и контролировать внешне. Но воду он выкачать и подать сможет лишь на общую высоту в 30–50 метров. Именно его производители чаще всего включают в состав станций заводской готовности. Они выполняются в виде блока на единой раме, включающего в себя насос и мембранный гидроаккумулятор. Это классическое исполнение блочной насосной станции для бытового использования.
По типу внутреннего устройства поверхностные насосы делятся на:
Центробежные;
Вихревые.
Различные модели погружных насосов
Первые больше вторых по размеру, но гораздо менее шумные. В вихревом агрегате лопасти рабочего колеса имеют специальную форму, создающую при вращении в воде завихрения. Он в 2–4 раза мощнее центробежного конкурента и несколько дешевле его. Однако вихревые насосные станции очень требовательны к чистоте качаемой воды.
Еще один критерий классификации насосов – это их мощность (кВт), напрямую связанная с производительностью (литров/мин) и высотой подъема (в метрах). Чем мощнее она, тем больше и дальше она способна перекачать. Однако с ростом производительности растет и потребление электроэнергии.
И последнее – гидроаккумулятор с мембраной. Чем он больше, тем реже будет включаться насос. Однако насосной станции для дачи излишне вместительный накопитель совсем не нужен. Здесь 10–15-ти литров хватит с лихвой. Вдобавок большая емкость будет занимать много места.
Красные гидроаккумуляторы в отличие от синих необходимы для отопления
Вместо гидроаккумулятора насосные станции могут оснащаться накопительным баком. Этот резервуар гораздо больше по размерам и объему. Он обычно устанавливается на чердаке, откуда вода по трубам водоснабжения течет уже самотеком вниз.
Расчет производительности насоса
Самый сложный параметр при выборе насосной станции. Тут необходимо учитывать и наличие регулярного объема воды в скважине, потребность воды в сутки хозяевами, объем и диаметр труб, удаленность источника.
Максимальной считается производительность в 800 л/ч. Этого достаточно для пользования водой большой семье. Принимать можно ванну 2 раза в час, использовать стиральные и посудомоечные машины.
Практически все станции работают на глубине от 8 м. При очень глубоких скважинах необходимо увеличивать мощность насоса.
Объем гидроаккумулятора выбирается от количества потребления жидкости. Для семьи из 3-5 человек оптимальным будет объем 100 л.
Компактные станции водоснабжения способны обеспечить водой всех проживающих, а также накачать воду для полива сада. Насосная станция хороший выход из ситуации, когда нет возможности подсоединится к центральному водопроводу, а носить с ближайшей колонки или колодца воду давно не актуально.
Виды применяемых насосов
Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен эжектор, или быть выносным – в этом случае его располагают в скважине.
Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.
Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы
Модели с внутренним эжектором
Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.
Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.
Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.
При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода
Модели с внешним эжектором
Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).
По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.
Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора
Погружной тип насосов
Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.
Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.
Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)
Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |
| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
