Как установить кондиционер в пластиковое окно: пошаговый инструктаж по монтажу оконной системы

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники

И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах. . В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.)

В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

Разметка и установка внутреннего блока

На стене, где отсутствует разводка электричества, с помощью уровня отмеряют нужную длину от стен и ставят точки. В них будут установлены дюбеля, которые станут опорой креплений самого кондиционера

Важно, чтобы внутренний блок был установлен максимально ровно по горизонтали

В отмеченных точках с помощью перфоратора делаются отверстия, куда вводятся заглушки из пластика для дюбелей. Далее устанавливается пластина и сами дюбеля

После выполненных работ важно проверить уровень. Если имеются значительные погрешности, то отверстия сверлят в другом месте

С помощью перфоратора делают сквозное отверстие в стене, через которое будет выводиться шланг межмодульной трассы. Для укладки соединений стену штробят или формируют короб. Оба способа хороши и имеют свои нюансы. В штробы удобно укладывать провода, но их в дальнейшем придется замазывать. Короб предполагает поверхностное крепление коммуникаций, но внешне это не всегда так красиво, как бы этого хотелось.

Требования к штробам:

Уклон не менее 1 см на каждый метр длины – обеспечит правильную и бесперебойную циркуляцию конденсата в дренаже.
Толщина штробы – не менее 5 см, чтобы дренаж и кабель располагались не в плотный контакт.

Подробная инструкция по установке окон

Первым делом необходимо избавиться от имеющегося окна, для этого идеально подойдут болгарка с монтировкой. На деревянной раме выполняются надпилы и она достаточно легко вынимается из оконного проема.
Далее снимаем створки и приступаем к самой установке нашего окна. Фиксируем металлопластиковую конструкцию с четырех сторон с помощью деревянных клинышков. Определяем по уровню насколько ровно выставлена рама. При положительном результате приступаем к очередному этапу.
Крепление рамы лучше всего производить монтажными пластинами, используя анкерные болты. Сама металлопластиковая конструкция крепится шурупами к деревянной части. Никогда для этих целей не применяйте гвозди, спустя какое-то время, они способны повлечь за собой деформирование рамы.
После того, как конструкция установлена и зафиксирована, можно осуществлять герметизацию. Для этого берем приготовленный баллон с монтажной пеной и аккуратно распределяем по поверхности, которую рекомендуются предварительно слегка увлажнить обычной водой. Применение пены обеспечит помимо качественной герметизации, которая защитит ваше жилье от пыли и избыточного городского шума, еще и отменное закрепление рамы.
Как только пена высохнет, достаем клинышки и приступаем к завершающему моменту. На этом этапе крепим новый подоконник к базовому пластиковому профилю.
При необходимости ровняем и подрезаем излишки выступающей пены. Образовавшиеся откосы необходимо оштукатурить внутри квартиры, а также со стороны улицы. Для этого существуют профессиональные смеси.
Когда откосы покрашены, можно приступать к снятию защитных пленок.

Напоследок небольшие советы по установке:

Комфорта и уюта вам и вашим близким с новыми окнами, установленными своими руками!

Полезно3Бесполезно2

Как правильно расположить кондиционер

Прежде чем осуществлять установку оконного типа кондиционера своими руками, надо изучить следующие правила к расположению устройства.

Устройство должно быть прочно закреплено, чтобы его работа не создавала постороннего шума из-за вибрации.
Недопустимо попадание прямых солнечных лучей на оборудование — надо устанавливать защитный навес.
Внешняя часть изделия должна выступать за пределы помещения не менее чем на 25-30 см.
Тыльная часть устройства должна находиться от любого препятствия не ближе полуметра, иначе воздушной массе будет трудно циркулировать в ограниченном пространстве, что повлечет за собой снижение эффективности изделия.
Боковые отверстия устройства, обеспечивающие поступление наружного воздуха вовнутрь, должны постоянно быть свободными и не закрываться стеной здания.
Для эффективного отвода собирающейся жидкости, устройству при установке обеспечивают минимальный наклон в сторону улицы.
Все виды аналогичного класса кондиционеры располагаются на высоте не ниже 75 см от уровня пола.

Досконально выполнив все перечисленные правила, вы обеспечиваете долгую и безаварийную эксплуатацию вашего кондиционера.

Схематичная работа современных «оконников»

Несмотря на все многообразие оконных агрегатов, представленных сегодня в этом сегменте рынка, схематичная работа каждого из них имеет общие принципы. Как правило, кондиционер представляет собой некий монолитный единый блок, монтируемый в оконный проем или в монтажное отверстие в стене. Последний способ монтажа используется довольно редко.

Работа оконного кондиционера

В более ранних моделях «оконников» весь накопленный конденсат отводился непосредственно на улицу (во внешнюю среду), современные же модели оборудованы специальной емкостью, предназначенной для сбора конденсата, образующегося на испарителе. А предусмотренные конструкцией вентиляционные лопасти вращаются и забирают накопленную воду, распрыскивая ее внутри корпусной полости агрегата. Это позволяет отвести накопленное тепло в пространство вне помещения.

Во время функционирования установки хладагент, поступающий из компрессора, начинает циркулировать по корпусу (внутренняя сторона моноблока) и теплообменнику (внешняя сторона). При этом вентилятор закачивает воздух из помещения и пропускает его сквозь пылевой фильтр.

Очищенный воздух во всем объеме обдувает испаритель, при этом хладагент забирает все его тепло, соответственно, воздух охлаждается и вновь возвращается внутрь помещения. В это время подогретый хладагент поступает к теплообменнику. Все накопленное тепло отдается воздушному потоку, который нагнетается вентилятором сквозь воздухозаборники, расположенные по бокам, и, в конечном итоге, выбрасывается во внешнюю среду.

Как правило, функционирование оконных кондиционеров подразумевает определенную цикличность, соблюдение которой контролируется работой термодатчика.

Время собирать окно

Когда анкеры окажутся укреплены, стеклопакет вставляют обратно. Сначала вставляется стекло, фиксируется штапиками. Они защелкиваются, для этого требуется пристучать их, используя резиновый молоток.

После этого открывают створки. Нужно проверить, насколько плотно они прилегают. Когда окно удается установить ровно, произвольно открыться/закрыться створка в открытом положении не сможет.

Сборка ПВХ окна

Теперь монтажный шов следует заделать в боковых зонах. Полиуретановая пена предназначается для обеспечения надежной гидроизоляции, с ее использованием стекло не будет запотевать. До заделки и после этого швы обрызгивают водой, чтобы улучшить полимеризацию.

И наконец, периметр окна проклеивают пароизоляционной лентой специального предназначения. Снизу должен применяться материал, поверхность которого фольгирована.

Вакуумирование

Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

Вакуумирование кондиционера

Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.

Видеоматериалы:

Монтаж кондиционера, ошибки, инструмент! (Теория)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка кондиционера! (ПОДРОБНОЕ ОБУЧЕНИЕ ЗА 5 МИН)

Как заложить трассу кондиционера

8.8
Общий балл

Установка кондиционера своими руками

Простота установки

6.5

Комфорт

Экономия средств

Безопасность

Рейтинг пользователей: 5 (1 Голос)

Правила и порядок монтажа

В зависимости от выбранного места для размещения наружной части кондиционера определяются нюансы монтажа. Существует несколько вариантов расположения конструкции, поэтому при выполнении установки нужно воспользоваться соответствующей инструкцией.

Особенности размещения наружного блока на застекленном балконе:

Особенности актуальны для застекленных помещений. Расположение кондиционера на открытых балконах практически не отличается от установки на фасаде.

1. Внешний блок сплит системы отводит тепло от внутреннего и повышает температуру окружающего воздуха. Чтобы предотвратить его перегрев и снижение эффективности системы окна на лоджии открывайте окна на все время работы кондиционера. Либо можете заказать установку решетки для балкона или полную термоизоляцию кондиционера. 2. Звук от работающего внешнего блока будет отражаться от плоскостей балкона и может быть несколько выше по сравнению с размещением на улице. Уровень и интенсивность напрямую зависят от сплит системы, поэтому лучше выбрать тихие инверторные кондиционеры, проверенных марок (например, Fujitsu , Daikin , Tosot , Lessar ). 3. Дверь на лоджию держите закрытой. Так Вы не допустите приток горячего воздуха в охлаждаемое помещение. 4. Если вы планируете использовать сплит- систему на обогрев, дополнительно закажите отвод конденсата от наружного блока.

Совет:

Если Вы хотите охладить несколько комнат, а лоджия у Вас одна и площадь её невелика, вместо нескольких кондиционеров лучше заказатьодну мульти сплит систему . К ней можно подключитьдо 8-ми внутренних блоков , а сэкономленное место Вы сможете использовать с пользой.

На парапете

Наиболее распространенным вариантом фиксации кондиционера является закрепление наружного блока на парапете. Закрепить конструкцию можно с фасада либо на боковых сторонах.

Размещая наружный блок на парапете, рекомендуется предварительного его укрепить, поскольку вес конструкции довольно большой. Для этого предварительно выполняют монтаж специальной крепежной конструкции. Установка самого кондиционера проводится следующим образом:

В стене помещения проделывают отверстие для проведения коммуникаций на балкон. Монтируют внутреннюю часть кондиционера. На парапете устанавливают кронштейны для наружного блока, после чего его фиксируют на ограждении. Кронштейны лучше приваривать к металлическим частям ограждения либо закрепить при помощи анкеров. Внутренний и наружный блоки соединяют коммуникационной трассой

Важно, чтобы после объединения блоков трубки с хладагентом не перегибались. Коммуникационную трассу закрывают пластиковым коробом для защиты от внешнего воздействия

Панорамное остекление

На балконе с витражным остеклением возможно установить наружный блок кондиционера, но установка выполняется не на стену. Блок размещают в одном из углов на полу. Чтобы визуально скрыть конструкцию и придать декоративный вид, рекомендуется соорудить коробку из металлопластикового профиля. С двух сторон делают дверцы с ручками для обеспечения доступа к кондиционеру для периодической чистки и обслуживания.

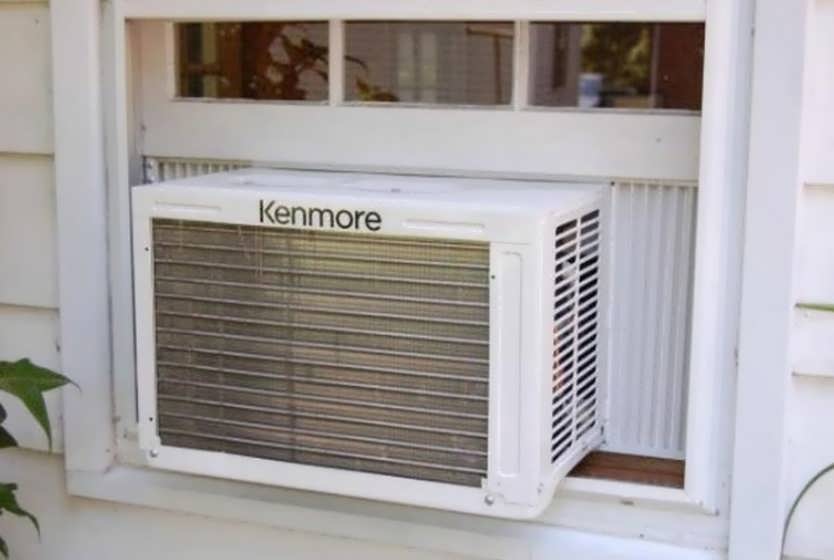

Оконная модель

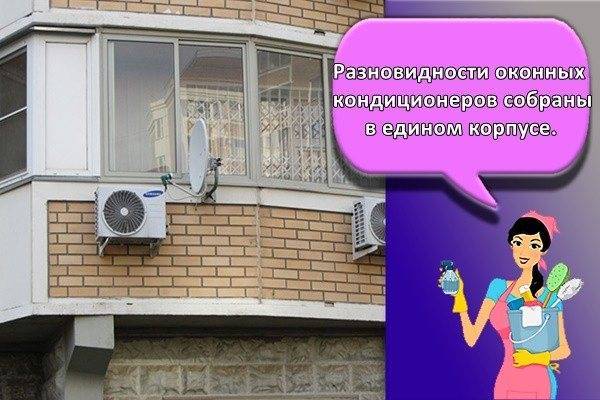

Разновидности оконных кондиционеров собраны в едином корпусе и монтируются непосредственно в оконном проеме либо отверстии в стене. По сравнению со сплит-системой данные модели оборудования имеют следующие отличия:

корпус перекрывает часть окна, что снижает количество проходимого света;
в ходе монтажных работ требуется менять стандартную структуру оконной рамы;
стоимость конструкции значительно дешевле благодаря наличию только одного блока и меньшему количеству хладагента;
для установки оконной модели кондиционера не нужно обладать специальными навыками и работу можно провести самостоятельно;
некоторые виды оконных конструкций дополнительно вентилируют помещение, поскольку часть воздуха выходит наружу и одновременно внутрь поступает свежий воздух.

Размеры оконных кондиционеров

Данное устройство предназначено для охлаждения воздуха в одном помещении с определенной квадратурой. Размеры приборов варьируются:

длина от 710 до 877 мм;
ширина от 428 до 490 мм;
высота от 350 до 510 мм.

Размер прибора не должен превышать размер оконного проема, иначе могут возникнуть проблемы в момент установки. Такой агрегат допускается устанавливать в стену, но при условии, если ее толщина не превышает 250 мм. Перед тем, как приобрести модель для установки в пластиковое окно, рекомендуется полностью вычислить все размеры будущего устройства.

Самый маленький оконный кондиционер

Многие стараются максимально сэкономить пространство в помещении, поэтому выбирают небольшие по размеру приборы бытовой техники. В продаже можно отыскать самый маленький кондиционер для окна, его габариты будут следующими:

длина – 452 мм;
ширина – 325 мм;
высота – 313 мм.

Вес устройства не будет превышать 20 кг, поэтому его можно установить самостоятельно. Небольшие по размерам агрегаты не смогут полноценно охлаждать воздух в крупных помещениях. Поэтому такие устройства рассчитаны на маленькие комнаты, площадью до 15 квадратов.

Рекомендуем еще несколько интересных статей:

Лучшие очистители воздуха для квартиры;
Как сделать воздух в квартире свежим
Какой кондиционер лучше — инверторный или обычный.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции.

Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Ошибки установки

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

Здесь действует универсальное правило, чем короче гофра – тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

укладка труб с перегибами — увеличивается нагрузка на компрессор;
установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
расположение кондиционера рядом со сварочными аппаратами;
неровное расположение блоков — конденсат начинает стекать на пол;
выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

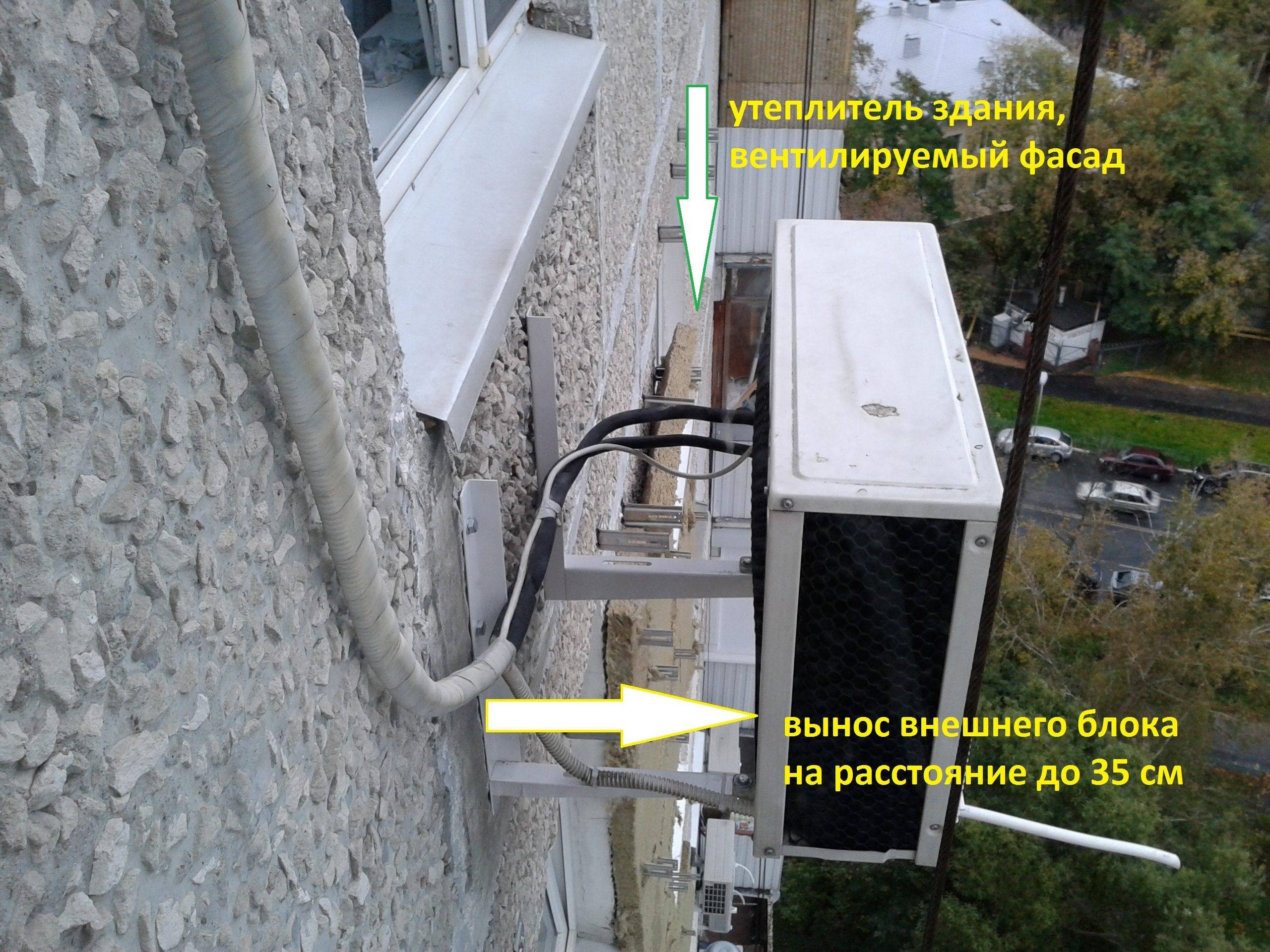

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.
