Как настроить датчик движения для светильника в помещении
Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:
- Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
- Отрегулировать угол обзора.
- Протестировать прибор с установленными заводскими настройками.
- Внести корректировки, если требуется, подкрутив регуляторы.
Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.
Тестирование и настройка датчика движения
Каждое устройство имеет минимум два регулятора. Тестирование и настройка совершается по двум главным параметрам — длительности свечения (TIME) и чувствительности срабатывания (LUX). Первый показатель означает промежуток времени, на который датчик оставляет включенной лампу. С каждым распознаваемым движением отсчет времени длительности свечения начинается сначала. Он может настраиваться пользователем на промежуток от 10 с до 4 мин.
Чувствительность срабатывания устройства также настраиваемая величина. С помощью нее можно откорректировать, при каком уровне естественного освещения будет включаться свет. Таким образом, можно настроить включение лампы в течение и дня, и ночи или только лишь в ночное время суток.
Запуская датчик движения в работу, проводят его обязательное тестирование. Для этого устанавливают регулятор уровня освещенности в положение, отвечающее дневному освещению. Регулятор управления временем настраивают на минимум. После подключения к электропитанию необходимо подождать около 30 секунд — датчик сработает и включит освещение также на 30 секунд.
Далее следует направить чувствительную область датчика на зону, которая должна находиться под наблюдением, проверить чувствительность и радиус действия. Испытать, соответствует ли промежуток времени срабатывания и работы лампы с установленными параметрами. Проверяют также работу устройства в ночное время и окончательно устанавливают комфортные для себя параметры.
Более сложные по конструкции устройства, которые применяют в охранных целях, имеют в своей конструкции еще регулятор дальности действия (SENS). С помощью него происходит настройка зоны чувствительности. Датчики также оснащают встроенным микрофоном с регулятором уровня шумов (MIC), при котором устройство должно сработать.
Два последних регулятора редко используют для недорогих датчиков, так как их функциональность в бытовых условиях редко бывает востребована.
Двухпроводное подключение датчика движения
Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.
Сначала изучим простейшую двухпроводную схему.
Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:
автоматический выключатель для подачи питания 220В
распредкоробка
сам датчик
светильники
Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.
При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.
Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.
Далее протягиваете уже двухжильный провод до места установки датчика.
Где его лучше всего размещать?
Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.
Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.
Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика
Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.
Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.
Сначала
ноли. От кабеля питания – на кабель светильника.
Далее заземление,
если оно конечно есть.
А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).
Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.
Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.
Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.
1 – переводите устройство в автоматический режим
2-выставляете порог чувствительности
Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.
3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора
На этом все.
Подаете напряжение и проверяете работу всей схемы.
Преимущества
подобной двухпроводной схемы и данных датчиков движения:
простота монтажа и подключения
возможность принудительного включения освещения без дополнительных выключателей света
универсальность
Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.
Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.
Они начинают
мерцать, иногда очень даже сильно.

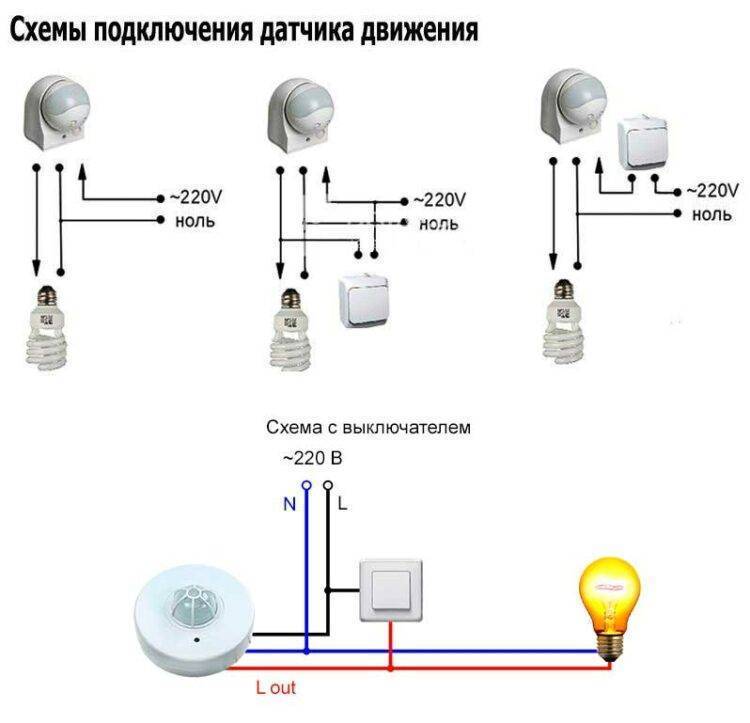

Подключение по схеме “фаза в разрыв”
Перед тем, как подключить датчик движения к лампочке, используя выключатель нужно определить схему переключателя освещения и отключить питание.
Проверить провод, удалить коммутатор и исследовать провода с помощью тестера, чтобы быть абсолютно уверенным в отсутствии напряжения. При выключенном питании вывернуть винты. Если переключатель имеет три провода: красный, синий и зеленый, они будут подключены к новому переключателю датчика движения по схеме:
Процедура монтажа:
- Отсоединить провода от старого переключателя.
- Разделить провода.
- Подключить провод к новому коммутатору. Установить подключенный датчик движения в коробку переключателей.
- Закрепить переключатель с помощью прилагаемых крепежных винтов.
- Настроить элементы управления.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.

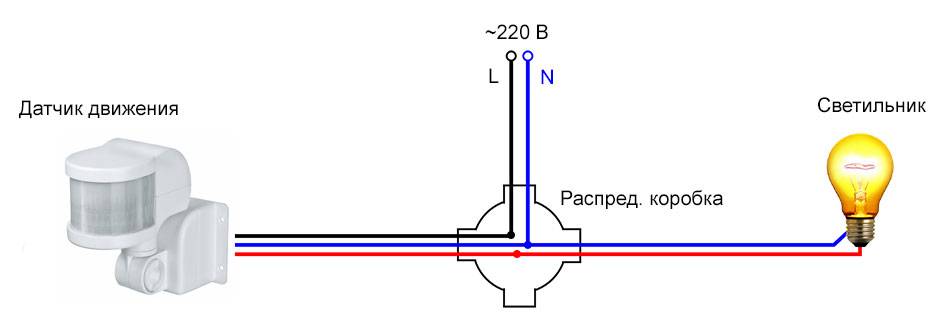

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Пошаговая инструкция подключения датчика без выключателя
Перед тем как подключать датчик света без переключателя к современному светильнику (согласно рассмотренной выше схеме «а») потребуется:
- снять с купленного прибора заднюю крышку и найти колодку с тремя отходящими от нее проводами;
- открыть находящуюся неподалеку распределительную коробку и найти не ней клеммы подключаемого осветителя;
- подсоединить провод в черной изоляции к фазному проводу осветительного прибора (бра или люстры);
- синий провод соединяется сразу в 3-х точках: на клемме датчика, с проводником того же цвета от осветителя и сетевой нулевой жилой, подводимой к распредкоробке;
- красный конец от него нужно подключить к фазной шине сети.
По завершении коммутаций следует вернуть на место крышки самого прибора и распределительной коробки, а затем проверить работоспособность всей системы в целом.
При наличии в квартире или доме ламп, оснащенных включенными в питающую цепь датчиками движения, допускается использовать в этой же схеме выключатель. Это может потребоваться в случаях, когда нужно работать неподвижно в данной зоне или включать освещение в помещении до входа в него.
Таким образом, потребность в выключателе объясняется особыми требованиями, когда нужно чтобы светом в данном месте можно было управлять независимо от наличия чувствительного элемента. Необходимость в использовании схемы с выключателем возникает и в тех случаях, когда предполагается использовать чувствительный прибор не регулярно (только в определенные периоды).
Когда выключатель замкнут, то осветитель горит постоянно. Если же его отключить – датчик активизируется и начинает действовать (работать на замыкание осветительной цепи при появлении человека). Что касается допустимости использования выключателя в срабатывающих от перемещения цепях – организовать такую коммутацию совсем несложно.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

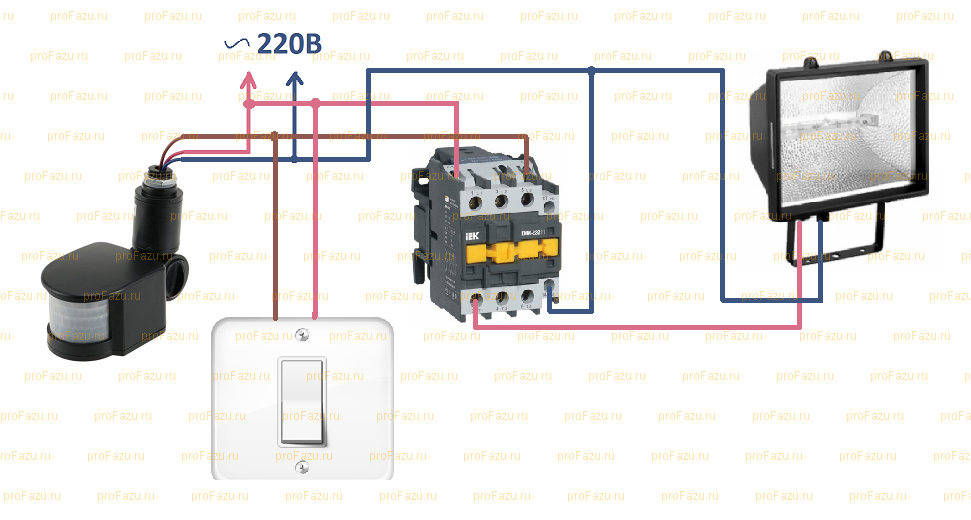

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

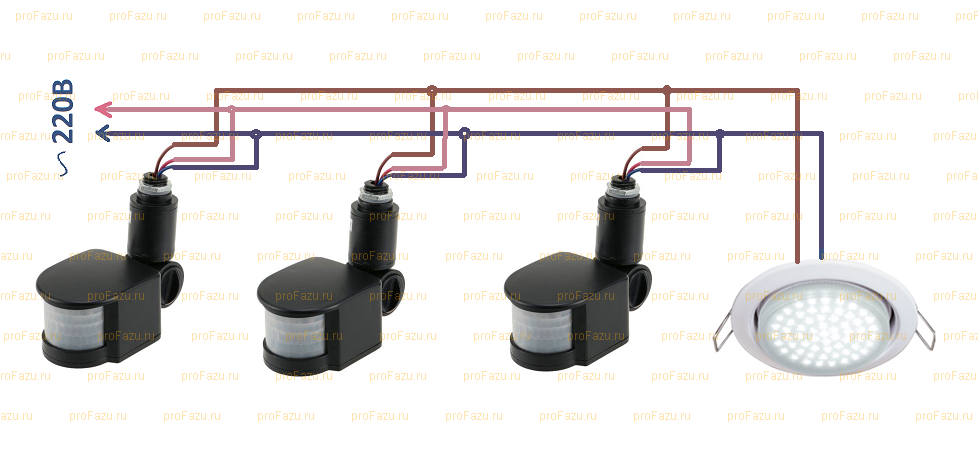

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Какие датчики подходят для светодиодных ламп?
При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника
Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.
При выборе датчика также стоит обратить внимание на другие параметры
- Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
- Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
- Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
- Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).
Типы датчиков движения
По месту нахождения:
- периметрические — применяются для освещения улицы;
- внутренние;
- периферийные.
По принципу действия:
- ультразвуковые — реагируют на звуковые волны высокой частоты;
- микроволновые – высокочастотные радиоволны;
- инфракрасные — применяют излучение тепла;
- активные – имеется передатчик и приёмник инфракрасного излучения;
- пассивные – передатчик отсутствует.
По виду срабатывания:
- тепловые — реагируют на изменения температуры в месте срабатывания;
- звуковые — срабатывают на импульс при колебаниях воздуха от звуков;
- колебательные — реагируют на перемену внешней среды и магнитного поля при движении объектов.
По устройству:
- однопозиционные – присутствие приёмника и передатчика вместе в одном блоке;
- двухпозиционные – передатчик и приёмник используются в разных корпусах;
- многопозиционные – два и более блока с передатчиками и приёмниками.
По типу установки:
- многофункциональные датчики применяют при определении движения и уровня освещения в помещениях;
- комнатный датчик используют для систем мониторинга и управления;
- наружный датчик освещённости применяют для измерения степени внешнего освещения;
- накладной датчик освещения создан для установки на стену;
- потолочный датчик освещения устанавливают в подвесной потолок;
- врезной датчик освещённости используют для обнаружения движения в офисных и жилых помещениях.
Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать
Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.
Что необходимо знать перед тем, как подключить датчик движения к лампочке
Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля
При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы
Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.
На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.
Основное правило: работы проводятся при снятом напряжении.
На что стоит обратить внимание при подключении датчика:
- Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
- Датчик движения для включения света лучше использовать отдельно от общего освещения.
- Подключение осуществляйте по схеме, прилагаемой к датчику движения.
- Загрязнения поверхности датчика могут привести к снижению радиуса обзора.
Порядок проведения монтажных работ — шаг за шагом
Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше. С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см. Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод. От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.
Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.
Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор. Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем. Второй конец от светильника подсоединяем к проводу ноль (синий).
Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.
Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.
Видео подключения датчика движения к прожектору
Источник
Назначение датчика движения
Датчик движения – это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.
Проектор с датчиком движения для освещения дачи
Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.
Совмещение датчика движения с выключателем
Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.
Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.
Схема подключения нескольких датчиков
Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.
Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.
Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной коммутации
Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель
Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике
При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.
Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.
Полезные рекомендации по монтажу устройства
При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.
Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.
Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему
Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов
