Сливной механизм для унитаза: устройство, принцип работы, обзор различных конструкций

Классификация бачков для унитаза

Существует несколько делений на группы, и в одном из них классификация основана именно на особенностях механизма сливного бачка унитаза.

Так, расположений кнопки или рычага может быть два:

  • Боковое. Чаще применяется у бачков, которые монтируются не на полочке унитаза, а на стене – на определенной высоте. При данном устройстве воду сливают, дергая за цепочку.
  • Верхнее. Кнопка, приводящая в действие систему слива, установлена точно посередине крышки бачка.

Кнопка слива бачка, установленного в стене, существует отдельно от него и монтируется прямо над унитазом, являясь образцом современного эстетического подхода

По материалу изготовления:

  • Чугунные. До сих пор чугун в нашей стране считается чем-то очень практичным, поэтому многие хранят свои раритетные сокровища и не хотят их менять на современные – более удобные и красивые.
  • Фаянсовые. Наиболее популярные, так как они являются частью унитаза компакт. Привычные модели, легко монтируемые на полочку унитаза, имеют множество исполнений, отличающихся по форме и цветовой гамме.
  • Пластиковые. Емкости, встраиваемые в стену и поэтому имеющие не совсем обычную, более плоскую форму.

Среди простенького экономичного санфаянса можно обнаружить настоящие шедевры, выполненные в разнообразных стилях — от кантри до модерна. Правда, стоимость этих изделий начинается от 20 тысяч рублей

По способу установки:

  • Верхнее крепление. Бачок монтируется высоко на стене, ровно над унитазом, и сообщается с унитазом посредством трубы. Данный способ крепления устарел, тем не менее, в продаже есть несколько моделей такого плана, так как спрос на них не прекращается.
  • Монтаж в стене. Современный способ, требующий полной переделки как минимум одной стены, потому что бачок будет скрываться внутри ее. Кажется, что места в туалете становится больше, хотя возведенная стена «крадет» какую-то часть площади.
  • Бачок на полочке унитаза. Наиболее распространенная, привычная для всех модель. Хороша тем, что в случае поломки любую неисправность можно быстро отремонтировать.

Унитазы с бачком, подвешенным высоко под потолком, подойдут не для каждого интерьера, но отлично будут смотреться в туалетной комнате, обставленной в ретро стиле

Сливной бачок является неотъемлемой частью унитаза-компакта. Фаянсовая пара популярна благодаря разнообразию бюджетных исполнений: за 4-5 тысяч рублей можно приобрести отличный комплект вместе с арматурой

Обзор производителей

Качественные бачки и унитазы предлагают компании:

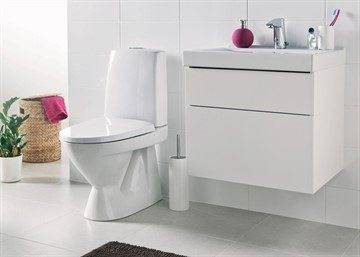

IDO Kylpyhuone Oy (Финляндия)

Один из лучших производителей, сантехника которого регулярно занимает призовые места на международных конкурсах.


Достоинства продукции IDO:

  • наличие сертификатов Евросоюза;
  • широчайший ассортимент: более 150 моделей, есть с системой умягчения воды;
  • применяется качественный прочный фарфор;
  • широкий набор комплектующих и аксессуаров для оформления помещения в одном стиле;
  • гарантийный срок 8-10 лет на фарфор и 2 года на дюропластовые детали;
  • наличие продукции всех ценовых категорий;
  • идеально гладкая поверхность, которую легко поддерживать в чистоте.

Iddis (Россия)

Данная торговая марка принадлежит ООО «SKL Group» с центральным офисом в г. Санкт-Петербург. Продукция превосходит импортные аналоги в том, что она лучше приспособлена к российским условиям (перепады давления, жесткость воды).

Roca (Испания)

Данный производитель имеет предприятие в России (дочерняя ), потому его продукция при хорошем качестве обходится сравнительно дешево. Гарантийный срок на керамику составляет 5-10 лет, на комплектующие — 2 года.

В России действует развитая сеть сервис-центров.

Vitra (Турция)

Очень известный производитель, продукция которого, к примеру, установлена на стадионе «Уэмбли» и в аэропорте «Хитроу». Лауреат ряда международных премий в сфере инноваций и дизайна. С 2014-го года действует завод компании в г. Серпухов Московской области, поставляющий на рынок качественную, но доступную сантехнику.

Cersanit (Россия-Румыния-Польша)

Крупный концерн, включающий в себя заводы в целом ряде стран. Выпускает все виды сантехники и в большом разнообразии. В бачках применены авторские разработки, обеспечивающие низкий уровень шума при наборе воды.

Унитаз Cersanit Arteco

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды.

Такие устройства рассчитаны на два режима работы:

  • стандартный – на сброс в чашу всего бака (4 или 6 литров);
  • половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Двухрежимный сливной бачок с парой кнопок позволяет существенно экономить воду, так как в отдельных случаях используют только часть ее, а не всю полностью

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг.

Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.

Корректировка кнопки спуска

Чтобы кнопка спуска работала, её нужно откалибровать. Это можно сделать через многократный подбор высоты механизма кнопки, а потом её закручивать и смотреть уровень – плотно ли сидит кнопка сверху и при этом возвращается при нажатии на неё обратно в исходной положение «не нажато». Калибровку высоты механизма кнопки нужно регулировать через верхнее (обычно, синее по цвету) крепление, как показано это в самом начале статьи. Когда кнопка нажимается, опускается нижнее крепление, которое поднимает резиновый засов внизу бачка для прохода воды в унитаз и возвращается назад, когда вода набирается в бачок обратно. Именно его нужно откалибровать для плотного закрытия бачка крышкой сверху кнопкой спуска.

Конструкция сливного бачка

Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

Наливной механизм включает в себя два компонента:

  1. Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
  2. Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

Устройство бачка унитаза

Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

  1. Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
  2. Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

Инструкция пошагово

Первый шаг – наполнение бачка

За регулировку уровня воды в сливном бачке унитаза отвечает поплавок и запорный клапан. Поплавок, опускается вниз, вслед за снижением уровня воды. За счет этого, открывается запорный клапан. Уровень воды поднимается, клапан перекрывает подачу воды.

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

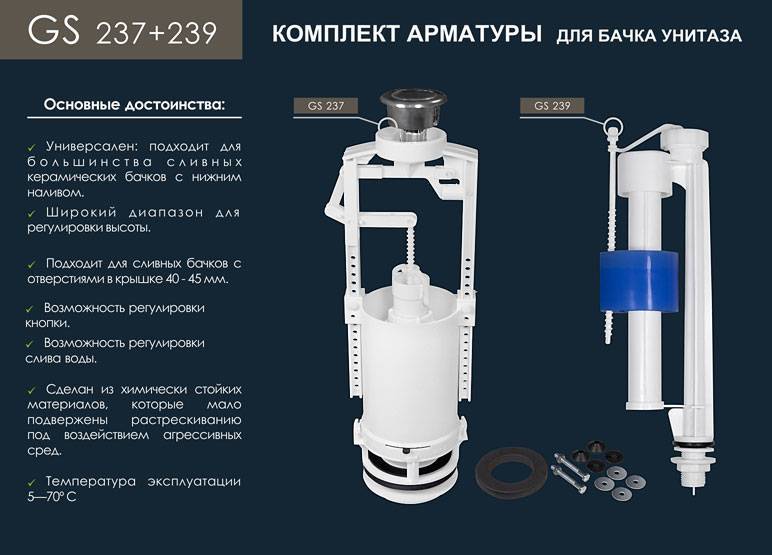

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Линейка должна стоять на внутренней поверхности бачка!

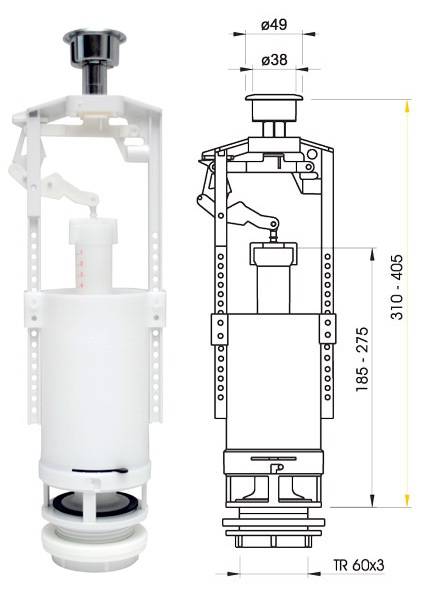

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка

Второй этап – установка бачка

Устанавливаем прокладку, собираем крепежные винты (шайба, затем конусное уплотнение). Крепежные болты вставляем в отверстие бачка. Резиновые прокладки одеваем на крепежные винты. Устанавливаем бачок и фиксируем равномерно гайки-барашки. Устанавливаем гибкий шланг подвода воды.

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Устройство и принцип действия мембранного клапана сливного бачка

Работа запорной арматуры условно делится на несколько этапов. Рассмотрим детальнее каждый из них:

Этап 1. Клапан открыт, вода набирается в бак.

Давление жидкости в трубе воздействует на мембрану, отодвигая ее в сторону, что позволяет начать процесс заполнения бачка. Цифрой 1 обозначено входящее отверстие в камеру предварительного заполнения. В последней также имеется отверстие пропускающее воду непосредственно в бачок. В механизме также присутствует мембрана (цифра 3) и поршень (4).

Этап 2. Подъем поплавка вследствие заполнения бака.

Выталкиваемый жидкостью поплавок всплывает, двигая шток с уплотнителем к входному отверстию, обозначенному цифрой 6. Последующее движение сдвигает мембрану с большим седлом. Это обеспечивает герметичность наполнительной камеры, прекращая тем самым набор воды.

Этап 3. Слив.

При нажатии кнопки слива, поплавок опускается, прекращая воздействовать на шток. Он раскрывает отверстие в поршне, ослабляя давление в наполнительной камере. Напор жидкости в трубе отодвигает мембрану с поршнем, запуская процедуру, описанную в первом этапе.

Особенности выбора

Чтобы с комфортом пользоваться унитазом, один из важных моментов – это иметь удобный слив, поэтому необходимо тщательно подходит к выбору моделей сантехники. Существуют факторы, которые заслуживают отдельного внимания.

Наливной клапан предполагает два варианта размещения:

  • Снизу – расположение патрубка в дне водяного бака. В этом случае очень важна герметичность соединения. За нее несут ответственность две прокладки.
  • Сбоку – патрубки и клапаны заводят в бак сквозь боковую стенку, отверстие располагается практически на верхней кромке стенки. Этот проход делают условно герметичным, так как максимальный уровень воды, как правило, его не достигает.

Регулировка, ремонт и замена

Как и любая другая конструкция, сливной бачок может ломаться. Причин поломок довольно много, но некоторые из них можно устранить самому.

Неисправности в работе сливного механизма

Если сливной механизм пришел в негодность, это может быть связано со следующими моментами:

  1. Впускной клапан уже очень сильно износился;
  2. Произошло перекашивание коромысла;
  3. Буек стал работать неверно.

Буек постоянно находится в воде, из-за чего при длительной работе в нем начинают образовываться трещины. Это приводит к проникновению вовнутрь воды. Соответственно, поплавок начинает тонуть. Чтобы избавить себя от подобного эффекта проще всего поменять эту деталь.

Если же деформировался рычаг, то его следует вернуть в верное положение, которое должно находиться приблизительно в 2 см ниже отверстия, откуда приходит в бачок вода.

Запирающий клапан может попросту не справляться с большим напором воды, поэтому можно будет всего лишь установить поплавковую заслонку.

Замена

Произвести замену какой-либо детали в сливном бачке не слишком сложно

Здесь важно только выполнить подготовительные работы:

  • Перекрыть воду;
  • Опустошить сливной бачок.

После этого можно приступать к выполнению работ. Обычно выходит из строя поплавок. Держится он на рычаге при помощи специальной клипсы. Ее нужно будет отстегнуть и поплавок отделится от конструкции

Вместо него ставят новый поплавок и осторожно включают воду, чтобы установить – надежно он держится на поверхности или нет

Поменять весь сливной механизм также не слишком сложно – он держится в бачке всего на двух болтах, которые нужно открутить, и механизм будет спокойно выниматься. Устанавливая новую конструкцию, заботятся о том, чтобы она получилась как можно более герметичной.

При непосредственной установке бачка лучше всего сначала разместить в нем всю соответствующую арматуру, проверить, чтобы она там не касалась стенок бачка. Лишь после этого можно устанавливать бачок на место, не забыв проложить между ним и унитазом специальное уплотнительное кольцо из резины для защиты от протечек.

Устанавливая новую конструкцию, заботятся о том, чтобы она получилась как можно более герметичной

Регулировка

Регулируют обычно объем поступающей воды, следя за тем, чтобы она не переливалась через систему и не уходила в унитаз. Для этого поплавок размещают так, чтобы он примерно на пару сантиметров был ниже по сравнению с краем арматуры.

Устройство сливного бачка с кнопкой

Самый распространённый вид — резервуар с одной или двумя клавишами. Если на ёмкости присутствует только одна, то при нажатии на неё спускается весь объем, который содержится в бачке.

Двойной режим позволяет регулировать количество сливаемой жидкости:

  • при нажатии большой части сливается всё содержимое;
  • при нажатии маленькой — половина жидкости в ёмкости.

Из чего состоит система слива унитаза: схема

Внутренняя система кнопочного бачка унитаза состоит из сливного и заливного клапана, также как и у всех остальных типов.

Механизм слива связан с клавишей и предназначен для спуска жидкости из резервуара. Он оснащён герметической мембраной, расположенной внизу конструкции, которая защищает от образования щелей и протечки.

Фото 1. Схема внутреннего содержимого туалетного бака, отвечающего за регулирование набора и оттока жидкости.

Набор жидкости контролируется заливным механизмом. На нём закреплён поплавок, отвечающий за регулировку уровня жидкости.

При нажатии кнопки жидкость начинает стекать в унитаз. Поплавок заливного механизма опускается на дно ёмкости, открывая наливной клапан. После этого жидкость начинает набираться, а поплавок — подниматься. Когда резервуар заполнится, механизм закрывается.

Важно! Все элементы арматуры сливного резервуара напрямую взаимосвязаны

Как устроен механизм клапана

Клапан слива отвечает за спуск. Он состоит из штока, поршня и поплавка. Крепится шток клапана при помощи пластиковой шайбы и фиксирующей гайки.

Фото 2. Показана сливная арматура, в ней использовано два режима: малая клавиша отвечает за слив меньшего количества воды, а при помощи второй выпускается больший объем жидкости.

При спуске жидкости давление на шток, перекрывающий отверстие на поршне, уменьшается. Давление в ёмкости также понижается. При этом напор водопроводной воды увеличивается и открывает мембрану для набора жидкости.

Важно! Чтобы избежать протечек и обеспечить герметичность резервуара под шайбу устанавливаются специальные резиновые прокладки. Схема работы бачка с клавишей:

Схема работы бачка с клавишей:

  • после нажатия на клавишу поднимается запорный механизм;
  • вода начинает свободно стекать в унитаз;
  • через отверстия под ободком чаши унитаза поток омывает поверхность по периметру;
  • когда ёмкость пустеет, поплавок опускается и открывает клапан налива жидкости из труб холодного водоснабжения;
  • жидкость набирается до определённого уровня и наливной механизм закрывается.

Справка! Для экономного расхода воды специалисты рекомендуют устанавливать ёмкости с двухрежимными кнопками.

Как правильно выбрать запчасти для унитаза

При выходе из строя элементов сливной системы важно выбрать правильный вариант, который будет соответствовать заводской комплектации. Узлы могут отличаться по материалу изготовления

Самыми качественными и долговечными считаются изделия из бронзы и латуни. Однако они характеризуются высокой стоимостью.

Ремкомплект для унитаза подбирается исходя из модели бачка. Важными параметрами являются местонахождение впускного отверстия, его размер, диаметр просвета для слива и общие габариты устройства, которое должно свободно войти в бачок. Сливной механизм для унитаза может быть представлен единой конструкцией или состоять из отдельных (сливного и заливного) устройств. Второй вариант заметно облегчает и упрощает процесс замены изделий.

При поломке элементов сливного механизма ремкомплект подбирается исходя из модели бачка

При выборе клапана следует обратить внимание на качество изготовления изделия. Под собственным весом механизм должен срабатывать

Необходимо, чтобы все его узлы были подвижными, двигались плавно и беспрепятственно. Заедания любого рода должны отсутствовать.

Выбирая механизм слива, следует внимательно осмотреть элементы. Они должны иметь цельный корпус, лишенный сколов и трещин, и правильную геометрическую форму, что будет способствовать эффективной и бесперебойной работе. Запчасти для унитаза, изготовленные из качественного материала, имеют высокую стоимость.

Уплотнители и прокладки следует приобретать из силикона. Такие изделия, в отличие от резиновых, характеризуются прочностью, надежностью и долговечностью. Элементы проверяются на сдавливание и сгибание. Они не должны деформироваться или трескаться.

Новые детали механизма должны быть качественные, без сколов и трещин

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

  1. Керамические (фаянсовые) – надежная и дешевая классика.
  2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
  3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

  • низкорасположенные – устанавливаются прямо на чашу унитаза;
  • высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

  1. кран (поплавковый клапан);
  2. пластиковый поплавок;
  3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

  • нажатием на кнопку;
  • нажимом на рычаг;
  • дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
