Как улучшить свой телевизионный сигнал

Почему ухудшается сигнал

Причины ухудшения сигнала являются достаточно простыми, однако не каждый может правильно исправить их. Некоторые могут считать, что проблема находится в телевизоре, но это ошибочное мнение. Даже самые новые телевизоры при плохом сигнале никак не смогут обойти это.

Обычно, на экране телевизора в это время появляются различные помехи либо изображение начинает «снежить». Именно поэтому можно выделить следующие основные проблемы с телесигналом:

1. Устаревшее оборудование.
2. Соединительный кабель низкого качества.
3. Большая удаленность транслятора от телевизора.
4. Естественные либо искусственные проблемы, которые возникают во время эксплуатации оборудования. Могут со временем как проявляться, так и исчезать.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Как избежать помех в работе цифрового телевидения?

Основные причины помех в работе цифрового телевидения:

1. Во время постоянной работы сломалась цифровая приставка.
2. У аппарата обнаружен заводской брак..
3. На ТВ временные ремонтные или технические работы. Поэтому пропадает изображение.
4. На улице сильные порывы ветра или снега. Это влияет на качество. На дисплее высвечивается сообщение «Нет сигнала».
5. Канал не показывает трансляцию.
6. Сломался кабель или штекер.
7. Устройство с некачественной прошивкой. Неправильно перепрошито программное обеспечение.

Чтобы не столкнутся с аппаратными повреждений, используйте инструкцию. Настраивайте параметры, согласно характеристикам аппарата. Если появилась неполадка с ухудшением звука или картинки, пережидаем.

Что делать, когда картинка рассыпается на квадраты или вовсе пропадает

Но если передающая аппаратура работает в штатном режиме, то причин причину поломки придется искать и исправлять на месте. Для этого можно пригласить мастера либо попытаться наладить вещание собственными силами

Важно не суетиться и соблюдать четкую последовательность действий

Для начала следует обнулить ресивер до заводских параметров, заново настроить на спутник и провести поиск телеканалов в автоматическом режиме или вручную.

Видимость спутника

Если диагностика системы показала, что качество и сила принимаемых радиоволн на нуле, то дело может быть в потере связи с источником радиоволн. Надо проверить, не появились ли на пути телесигнала от спутника к тарелке физические препятствия, способные влиять на прием. Это может быть глухой металлический или каменный забор, выстроенный соседями, либо огромный информационный щит. В такой ситуации антенну рекомендуется поднять или перенести на новое место и перенастроить.

Позиционирование антенны

Иногда сломавшегося ветка дерева или сильный ветер могут изменить положение тарелки относительно источника радиоволн. Даже малейшего изменения хватит для того, чтобы телеканалы пропали с экрана ТВ. Если проблема в этом, придется заняться позиционированием тарелки, после чего аппаратура будет настраиваться заново.

Идеально выставить устройство можно несколькими способами. Самый простой — скачать на мобильный телефон приложение Sat Finder. Программа автоматически определяет координаты точки установки антенны по GPS и рассчитывает направление зеркала и угол наклона относительно Земли.

Любители инженерных расчетов могут определить правильную позицию оборудования с помощью транспортира, линейки, карты и компаса. Но нужно учитывать угол геомагнитного склонения местности.

Если направление установки приблизительно понятно, то приемник вполне можно выставить вручную. Для этого понадобится помощь домочадцев, которые будут следить за тем, как прыгают показатели приема на экране ТВ. Сначала дефлектор медленно поворачивают относительно горизонта, выдерживая паузы в несколько секунд. Как только цифры прекратили скакать, показатель достиг максимума, можно начинать регулировку относительно вертикали, постепенно меняя угол наклона.

Добившись нужной чистоты картинки, антенну следует тщательно закрепить на кронштейне, чтобы не пришлось все делать заново.

Грязь и погода

То, что спутниковое телевидение может барахлить из-за погодных неурядиц, ни для кого не секрет. В ясный солнечный день все отлично, стоит подняться ветру, пойти ливню или снегу, — смотреть телевизор становится проблематично.

Важно: Повысить качество приема спутниковых телеканалов в непогоду поможет установка тарелки с диаметром на 10-20 процентов больше рекомендованного для конкретной местности

Отчего зависит качество трансляции ТВ-эфира

Имеется несколько факторов, оказывающих влияние на качество передаваемой картинки:

• Телевизионный приемник находится на большом расстоянии от ретранслятора сигнала.
• Наличие внешних препятствий как естественного, таки искусственного происхождения. Это могут быть стены высотных домов, холмы, низины и большое количество деревьев.
• Низкое качество соединительного кабеля.
• Антенна установлена в неправильном месте или плохо ориентирована в пространстве.
• Присутствие значительных конструкций из металла, на маршруте прохождения сигнала или в непосредственной близости от телевышки.

Практически в каждом из перечисленных случаев главенствующая роль отводится ТВ-антенне. Если данный атрибут правильно подобран и настроен соответствующим образом, то есть реальная вероятность повышения качества принимаемых сигналов и стабилизации трансляции.

Промышленностью выпускаются как комнатные, так и наружные антенны. Где они устанавливаются ясно уже из их названия. Остановимся на каждом виде подробней.

Модели для усиления эфирного и спутникового сигналов

Такой усилитель поднимает коэффициент сигнала до 19-21 дБ. Он работает в диапазоне частот для спутникового телевещания 950-2400 МГц, эфирного – 5-950 МГц. Однако для большего эффекта может понадобится отдельный блок питания.

Польские усилители серии SWA.

Эти модели крепятся на «решетчатые» антенны и усиливают частоту сигнала в диапазоне от 49 до 790 МГц.

Они устанавливаются в основном на «решетки» антенн и имеют разные усиливающие коэффициенты. Диапазон частот варьируется от 49 до 790 мегагерц. Питающее напряжение составляет 9 вольт. Монтаж осуществляется с помощью шпилечного или резьбового соединения.

Достоинства и недостатки

Также перед тем, как усилить сигнал антенны телевизора, необходимо оценить преимущества и недостатки.

Достоинства:

1. Заметное улучшение качество картинки. В целом, для отдельных зон (регионы ограниченного вещания, дачи и т.д.) – это единственный выход. Здесь не поможете даже увеличение количества антенн.
2. Возможно работать со слабым сигналом, при котором антенна в принципе не может вывести адекватное изображение.
3. Увеличение диапазона частот. Можно найти новые каналы, которых ранее не было.
4. Уменьшение количества внешних помех.

А недостатки усилителя связаны с его же чувствительностью. Действительно, прибор очень чуткий, что может быть усугублено следующим:

1. Улучшение качества сигнала. В прямом смысле усилок может сгореть из-за того, что поставщик поставил новый ретранслятор ближе старого. Из-за этого возникает перегрев и последующая порча. Если вы узнали о запуске новой точки ретрансляции – просто отключите усилок или замените на менее мощный.
2. Гроза. Молния, ударившая в антенну, может буквально сжечь его. Впрочем, приемник при этом также сгорит.

Преимущества и недостатки антенных усилителей

Использование усилителей антенны для ДМВ бывает в равной степени и необходимым и нежелательным. Уже на этапе планирования любой домашней телесети нужно обеспечить, чтобы количество используемых усилителей было как можно меньшим. Каждый антенный усилитель имеет тенденцию к искажению видеопотока, а при наслоении друг на друга нескольких искажений можно получить эффект, обратный ожидаемому.

Использование усилителя с постоянным усилением не всегда приводит к ожидаемому эффекту. Недостатком этого решения, как ни странно, является как раз его главная характеристика – усиление. Во многих местах необходимо принимать вещание от нескольких передатчиков, или сам ретранслятор излучает сигналы разных уровней. Использование широкополосного усилителя во всем диапазоне его работы может привести к чрезмерному повышению итак высоких уровней некоторых частот. Это, в свою очередь, приведёт к перегрузке допустимого уровня сигнала, который поступает на вход декодера или разъёма телевизионного приёмника. Результатом будет значительное ухудшение параметров качества приёма, что приведёт к отключению самого разъёма. В таких случаях усилители должны иметь возможность регулировки усиления, но не во всем диапазоне работы, а независимо в отдельных частотах.

Ещё одна особенность заключается в способе питания усиливающей схемы. Если ваш усилитель для антенны цифрового телевидения DVB-T2 требует питания 5 Вольт, то лучше их подавать по кабелю от самого тюнера. Хуже, когда усилитель «просит» 12 Вольт. Здесь возможны два варианта, оба с грядущими проблемами:

1. его блок питания с низкочастотным трансформатором под сеть питания 50 Hz. Блок не такой лёгкий, как импульсные блоки для подзарядки мобильного телефона, этот блок не даёт высокочастотных помех, но выдаёт низкочастотные пульсации, которые со временем могут ухудшать работу антенного усилителя;
2. блок питания с импульсным преобразованием, очень лёгкий, практически не греется, не даёт низкочастотных пульсаций, но гарантированно выдаст высокочастотные помехи, которые совсем не полезны усилителю.

FM-антенна своими руками

Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.

Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).

Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.

Для конструкции потребуются недорогие или бывшие в употреблении материалы.

FM-антенна фольгированный квадрат

Необходимые материалы и инструменты:

• Высушенная доска, ДВП, диэлектрический материал.
• Металлическая фольга.
• Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
• Штекер для подсоединения к радиоприёмнику.
• Паяльник, флюс, припой.

Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.

К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.

Обозначения: 1 – диэлектрический материал; 2 – фольга;

Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.

Трубная FM антенна

Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы

Необходимые материалы:

• Сердечник из феррита от строчного трансформатора старого лампового телевизора.
• Клей, липкая, изоляционная лента.
• Латунная или медная фольга.
• Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
• Соединительные штыри для подключения антенны к приёмнику.

Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.

Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».

Настройка приёма производится подбором подключений обмоток контура связи.

Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.

Всенаправленная FM-антенна из коаксиального кабеля

Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.

Необходимые материалы:

• Отрезок телевизионного кабеля от 1,5 м и более.
• Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
• Деревянная мачта.

На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.

Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.

Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.

Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.

Правила выбора усилителя сигнала

Выбирая антенный усилитель, нужно внимательно изучить следующие моменты:

• удалённость от ретранслятора (оптимальное значение 10 – 150 км);
• частотный диапазон;
• величину телесигнала на выходе устройства (желательно – 100дБ на мкВ);
• коэффициент усиления (не должен быть меньше 40 дБ);
• вид техники, которая нуждается в усилении сигнала;
• уровень производимого шума (не должен быть больше 3 дБ);
• требуемая для работы сила тока (обычно, это от 30 до 60 А);
• месторасположение (вблизи прибора или на приёмнике).

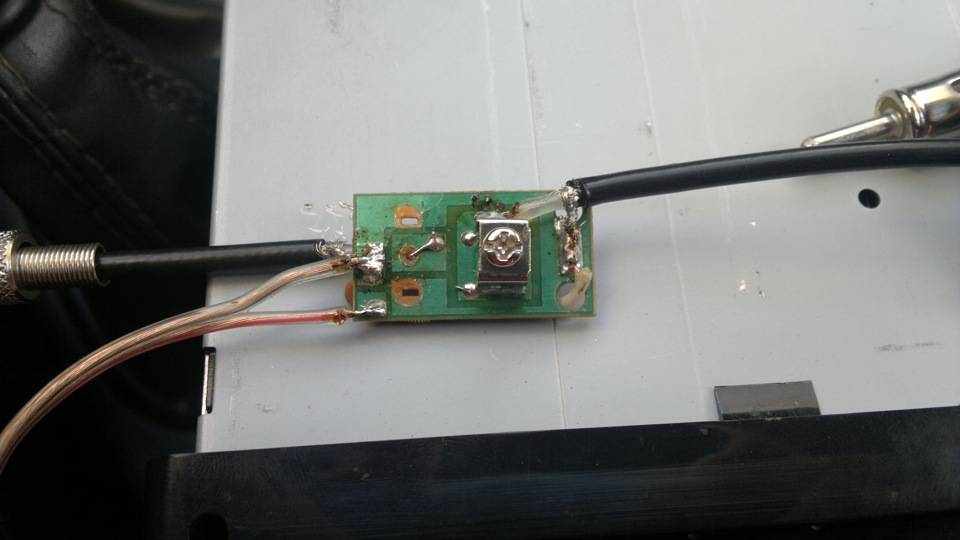

Как видно на фото антенного усилителя, аппарат даже самой простой конструкции значительно увеличит уровень принимаемого сигнала.

Критерии правильного выбора

Процедура выбора усиливающего устройства не особенно сложна. Это оборудование предназначено для улучшения качества эфирного приёма, поэтому его выбор будет обусловлен, прежде всего, качеством входящего сигнала, которое и сориентирует вас на подключение устройства с подходящим коэффициентом усиления.

Но не забывайте, что при слабом сигнале в вашей местности важно учитывать собственный коэффициент усиления антенны, а также высоту её размещения. А усилитель будет полезным тогда, когда расстояние от антенны до декодера будет значительным, и придётся усиливать сигнал, чтобы уменьшить его потери в кабеле

Выбирая усилитель сигнала для антенны, также важно руководствоваться не только его усилительными возможностями. В равной степени здесь участвуют и параметры собственного шума устройства

Как уровень сигнала, так и его качество в самом начале вашей квартирной телесети будут иметь решающее влияние на правильное функционирование всей установки, обеспечивая чёткое и безупречное вещание в телевизоре.

Хороший усилитель для антенны телевизора может питаться от напряжения, которое формирует сам тюнер – это даёт неплохой шанс для финального качества видео. Поэтому лучше приобретать устройства, в которых микросхема питается от 5 Вольт.

Действия по исправлению сбоя

В процессе изучения состояния оборудования, при поиске проблемы стоит тщательно проверить общую целостность проводов и кабелей, плотность их подсоединения. Если были обнаружены разрывы, эти участки потребуется заменить.

За состоянием кабелей стоит очень внимательно следить, их нельзя скручивать.

Это оказывает влияние на общее качество изображения, а при отсутствии ремонта, каналы перестанут получать сигналы.

Если при изучении состояния оборудования проблем с многочисленными проводами не обнаруживается, нужно тщательно проверить функционирование ресивера

Важно изучить плотность присоединения к антенне. Его нужно присоединить к антенне

При обратном выполнении данных манипуляций обнаруживаются проблемы с работой ресивера.

Если обнаруживается проблема с ресивером, вышел из строя тюнер, напрямую отвечающий за прием сигнала. В этой ситуации лучше пригласить сотрудников сервисного центра для проведения ремонтных работ. Если специалисты поймут, что ремонт не поможет, будет организована его замена. Если в процессе изучения состояния оборудования, становится ясно, что проблема заключается в антенне, придется своими силами устранить их. Антенна компании Триколор сбивается по нескольким причинам:

1. Неблагоприятные погода – снег, дождь и ветер.
2. Недостаточно прочное закрепление устройства.

Все это можно проверить самостоятельно и своими руками поправить положение антенны. Чтобы значительно ускорить процесс устранения проблемы, можно использовать помощь близких. Они должны быть на связи и подсказывать, улучшается или нет изображение пока перемещается антенна.

После нахождения правильного положения устройства, потребуется прочно закрепить его, плотно закручивая болты и многочисленные гайки.

Если в процессе самостоятельной диагностики не проявилось никаких проблем, можно предложить, что отсутствие ТВ -сигнала заключается в поломке конвертера. Это случается в более чем 50% сбоев. Исправить его работу в состоянии квалифицированный мастер.

При поломке, если ни один канал не работает, его можно заменить самостоятельно.

Регистрация приемника

Получение телевизионной картинки происходит после регистрации оборудования. Регистрация проводится одним из способов:

• На сайте Триколор;
• В офисе продаж или авторизованном центре (обычно после покупки в специализированных точках продаж происходит регистрация ресивера);
• Через отдел технической поддержки, когда на руках имеется абонентский договор.

При регистрационных действиях пользователь должен указать модель приемника, уникальный номер для идентификации (ID), персональные данные. На передней панели оборудования можно увидеть название модели.

Идентификационный номер представляет собой последовательность из 10-12 цифр. Номер указан на наклейке упаковки или наклейке корпуса приемника. На некоторых упаковках и корпусах отсутствует надпись, поэтому необходимо зайти в меню приемника. При нажатии на подменю «Status» пользователь увидит ID.

Для заключения договора требуется предоставить персональные данные пользователя (ФИО, паспорт, дата рождения, место установки, контактные данные).

Регистрационные действия оканчиваются подтверждением оборудования по телефонному разговору со службой Триколор. Следует указать цель обращения, ФИО, идентификационный номер.

Модели для усиления аналогового сигнала

Современные радиотехнологические приборы могут решить проблему не качественной «картинки» на экране вашего телевизора. Такие устройства имеют множества преимуществ и позволяют вам устранить помехи своими руками

Важно сделать правильный выбор объединяя работу антенны и усилителя

Televes 5523.

Производитель из Италии, который предоставляет усилители на пять выходов. Кроме этого обладает достаточно большим коэффициентом усилителя — 16 дБ, что значительно уменьшает шумы и помехи. Прибор функционирует через отдельный блок питания.

Terra HA123.

Данная модель отлично подходит для дачи или высотных зданий, так как увеличивает сигнал в коэффициенте 28 дБ и работает на различных частотах.

Как улучшить свой телевизионный сигнал

Системы кабельного и трансляционного телевизионного вещания повсеместно развиваются с каждым годом. Однако, несмотря на бурный рост сети и расширенные возможности телеаппаратуры, качество изображения на экране телевизоров бывает низким. Это объясняется тем, что прием ТВ-сигнала антенны зависит от разных факторов: правильной установки, конструкции и формы прибора, расстояния до ретранслятора. Повысить качество получаемого изображения поможет автономное усилительное устройство или замена приемника на более мощный аппарат. В данном обзоре рассмотрим, как усилить слабый неустойчивый сигнал антенны телевизора.

Применение антенных усилителей

В большинстве случаев эффективное использование антенны на даче возможно только при условии ее совместной работы с усилителем, который необходимо правильно выбрать. Подобное устройства изначально встраиваются в приемник или приобретаются отдельно. В зависимости от этого, антенны подразделяются на активные и пассивные, о чем уже говорилось выше. Усилители сигналов целесообразно использовать в тех случаях, когда телевизионная вышка расположена слишком далеко от места приема сигнала.

Выбирать усилитель сигнала для ТВ антенны на дачу рекомендуется с учетом следующих параметров:

• Коэффициент усиления сигнала, измеряемый в децибелах (дБ).
• Коэффициент возможного уровня шума во время работы, тоже измеряемый в дБ.
• Величина тока и напряжения, при котором данное оборудование сможет нормально функционировать.

Очень часто возникают споры о необходимости использования усилителей телевизионных сигналов. Для принятия какого-то решения о том, что выбрать, следует ознакомиться с плюсами и минусами этих устройств.

В качестве положительных моментов можно отметить следующие:

• Усилитель для антенны телевизора дает возможность принимать даже очень слабые сигналы.
• В наружных устройствах коэффициент шума становится минимальным.
• Возможность улучшения сигнала в самом широком спектре различных диапазонов частот.
• При желании, усилитель вполне возможно изготовить своими руками.

Недостатками антенных усилителей являются следующие:

• Сигналы в метровом диапазоне с повышенной мощностью способны привести к перегрузкам оборудования.
• Восприимчивость к грозовым разрядам приводит к выходу из строя усиливающих устройств.
• Пассивные потери, образующиеся на выходе, создают препятствия достижению нормального уровня усиленного сигнала.

Основные критерии выбора усилителей телевизионного сигнала

Усилитель к телевизионной антенне подбирается по техническим критериям прибора и в соответствии с внешними факторами (к примеру, место и условия установки). Важнее всего учёт характеристик, влияющих на качество телевизионного сигнала, для получения которого и прибегают к использованию дополнительных устройств.

Рабочий диапазон частот

С диапазоном частот связаны три прибора: телевизор, антенна и усилитель. В первую очередь подбирается антенна. В этом подборе нужно учитывать превосходство узконаправленных над широкодиапазонными по силе сигнала.

Если ретранслятор расположен недалеко от зоны приёма, то подойдёт “всеволновка”, способная осуществить охват более широкого диапазона. Получение сигнала с удалённой телевышки будет достижимо при помощи устройства, приспособленного к ограниченному частотному диапазону (к примеру, МВ или ДМВ).

Коэффициент шума

С помощью усилителя должно корректироваться соотношение телесигнал-шум в сторону увеличения. С учётом того, что при передаче данных каждый прибор получает свои шумы, по мере увеличения сигнала они также приобретают более значительное выражение.

Принято считать, что значение шумового эффекта не должно быть более 3 дБ. Лишь при таких условиях можно говорить о гарантиях хорошего качества передачи телесигнала. Однако у новейших устройств может быть и более низкое значение — 2 дБ.

Коэффициент усиления

Присутствие максимально высокого коэффициента ещё не гарантирует лучшее качество передачи. Боле того, при избыточном усилении произойдёт искажение телесигнала с возникновением обратного эффекта (клиппинга или перегрузки).

Для измерения параметра используют дБ, а средние величины его составляют:

• дециметровые — от 30 до 40 дБ;
• метровые — 10 дБ.

Из этого следует, что у дециметровых будет охват от 20 до 60 телеканалов, а у метровых — не больше 12. При повышении коэффициента усиления на 15-20 дБ можно говорить о хорошем результате.

Активная или пассивная антенна

Антенны для приёма телесигнала могут быть пассивными и активными:

• пассивная антенна принимает сигнал только за счёт собственной формы;
• к активной антенне предусмотрен специальный усилитель, увеличивающий силу полезного сигнала.

Активную антенну необходимо обеспечить дополнительным питанием от сети. Как правило, усилительный прибор подключают с помощью переходника-адаптера на 9 или 12 В. Если приспособление располагается на улице, то нужно укрыть его от дождя. Обязательно нужно учитывать сведения в инструкции изготовителя, предостерегающие о вероятности помех при неверной установке устройства.

Пассивная антенна тоже может быть преобразована в активную, если к ней добавить усилитель. Такой вариант может быть более удобным, чем при покупке антенны со встроенным приспособлением для усиления — в случае поломки усилителя он с лёгкостью заменяется. Разместить его можно не рядом с самой антенной, а на чердачном помещении или в комнате, что обеспечит более продолжительный срок эксплуатации устройства.

Активная антенна с усилителем для цифрового ТВ своими руками:

Watch this video on YouTube

Схемы усиления сигнала

Усилитель сигнала можно приобрести готовый фабричного производства (например, ВВК или Terra) или изготовить самостоятельно. Существуют различные виды исполнения усилителей — от простейших плат, надевающихся на усы антенны, до габаритных приставок с питанием от электрической сети. Кроме того, имеются модели для усиления эфирного и спутникового сигнала. Антенна с установленным усилителем называется активной.

Схемы усиления сигнала.

Для изготовления усилителя потребуются три конденсатора с емкостью 1 нФ и сопротивление с номиналом 1 кОм. Для питания такого устройства применяется постоянное напряжение от 3 до 5 В. Прибор не требует настройки, но степень усиления регулируется при помощи установки сопротивления другого номинала (для понижения степени усиления необходимо повышать сопротивление). Такой усилитель не является широкополосным и применим только для коротковолнового диапазона.

Для широкополосного усиления при приеме сигнала на дальних расстояниях используются транзисторные приборы, принципиальные схемы которых приведены ниже. В процессе самостоятельной сборки подобных устройств необходимо изготавливать печатные платы с дорожками. При использовании проводов для соединения элементов возрастает количество помех, которые снизят коэффициент усиления прибора.

Для усилителя на базе КТ368 понадобятся сопротивления и конденсаторы со следующими параметрами:

• 100 Ом (R1 и R4);
• 470 Ом (R2);
• 51 кОм (R3);
• 1000 пФ (С1);
• 33 пФ (С2);
• 15 пФ (С4 и С3).

Собранный усилитель устанавливается как можно ближе к приемнику и может применяться для антенны любого типа. Он не нуждается в настройке и работает от источника постоянного тока с напряжением 9 В. Для расширения частотного диапазона применяются усилители, построенные на общей транзисторной базе. Эти приборы также не нуждаются в дополнительной подстройке параметров работы.

Схемы усиления сигнала телевидения.

В процессе сборки потребуются компоненты:

• 51 Ом (R1);
• 10 кОм (R2);
• 15 кОм (R3);
• 1 кОм (R4);
• конденсаторы имеют такой же номинал, как и в схеме с общим эмиттером. В схеме усилителя применяется дроссельная катушка, которая наматывается из 300 витков провода 0,1 мм (типа ПЭВ) на ферритовом кольце. В случае совсем слабого сигнала возможно применение многокаскадных схем, работающих от постоянного тока с напряжением 12 В и построенных на двух транзисторах типа ГТ311Д. В схеме усилителя для антенн дальнего радиуса действия используются:

• 680 Ом (R1);
• 75 кОм (R2);
• 1 кОм (R3);
• 150 кОм (R4);
• 100 пФ (С1, С2, С4);
• 6800 пФ (С3);
• 15 пФ (С5);
• 3,3 пФ (С6);
• 100 мкГн (L1);
• 25 мкГн (L2);
• самодельный дроссель из 25 витков провода ПЭВ2 диаметром 0,8 мм (L3).
