Наматываем катушку
Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.
Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.
На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.
Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.
Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.
Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.
Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.
Ветрогенераторы и их виды
Все устройства этого типа имеют отличия не только по числу лопастей, но и по материалу изготовления. Обычно, для их производства используют металл, стеклопластик или парус, который считается более доступным, но недостаточно практичным материалом.
Если сравнить изделия по шаговому признаку винта, то наиболее надежным будет та конструкция, которая будет содержать фиксированный шаг. Есть несколько моделей с изменяемым шагом, которые могут изменить скорость движения, но из-за своей громоздкости они требуют увеличения расходов на монтаж и дальнейшее обслуживание.
Если сравнивать устройства, согласно направления оси движения, относительно поверхности земли, то здесь существует больше вариантов.
Конструкции с вертикальными осями могут быть нескольких видов:
- ветрогенераторы Савониуса, состоящие из нескольких частей пустотелых цилиндров, установленных на вертикальную ось. Главная их особенность, это возможность движения, невзирая на направление и скорость воздушных потоков. Но и минус они имеют весомый, они способны использовать ветряную энергию только на треть;
- ротор Дарье, представляющий собой устройство из двух или более лопастей, которые выглядят как пластины. Изготовление такого ветрогенератора не представляет никакой сложности, но произвести много электроэнергии вряд ли получится. Помимо этого, для старта такой конструкции требуются дополнительные механизмы;
- геликоидный ротор, который выглядит как устройство с загнутыми лопастями. Это позволяет выполнять равномерное вращение. Преимуществом такой конструкции можно назвать ее долговечность, но высокая стоимость — это существенный минус;
- многолопастной ветрогенератор с вертикальной осью считается наиболее эффективным устройством во всей группе таких конструкций.

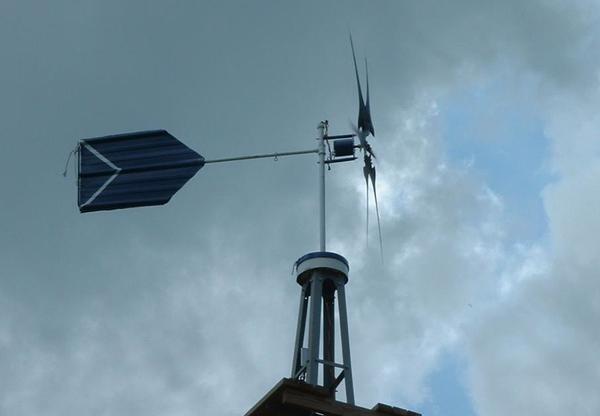

Устройства с горизонтальными осями вращения тоже обладают несколькими преимуществами и недостатками. Неоспоримый плюс — это высокое КПД, а недостатками считают необходимость улавливания ветряных потоков с помощью флюгеров, а также зависимость эффективности от направлений ветра.
Чтобы горизонтальные устройства были более эффективными, их рекомендуют устанавливать на открытых участках.
Следующий критерий, по которому отличаются все ветрогенераторы, это его страна производства, он может быть отечественным или импортным.
Стоимость ветрогенераторов определяется, исходя от их мощности и дополнительных функций. Если конструкция содержит солнечные батареи, то ее цена может колебаться до сотен тысяч рублей.
Электрогенератор своими руками: расчет мощности устройства
Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.
Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.
Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.
Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.
Монтаж установки, которая превратит ветер в энергию
Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:
- В земле бетонируется надёжное основание.
- Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
- После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
- Мачта крепится к подвижной половине шарнира.
- В верхней части мачты при помощи фланца (приваривается), крепятся три — четыре растяжки. Понадобится стальной трос.
- За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
- Растяжки фиксируют строго вертикальное положение мачты.
Ветряк из тракторного генератора
Три маленьких секрета
Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.
Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.
Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.
Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.
Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.
Ветроэлектрическая установка роторного типа
Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.
Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.
Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки
Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:
- автомобильный генератор на 12 V;
- гелиевый или кислотный аккумулятор на 12 V;
- полугерметичный выключатель разновидности «кнопка» на 12 V;
- преобразователь 700 W – 1500 W и 12V – 220V;
- ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
- автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
- автомобильный вольтметр (можно любой);
- болты с гайками и шайбами;
- провода сечением 4 квадратных мм и 2,5 квадратных мм;
- два хомута для закрепления генератора на мачте.
В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.
Стартовый этап изготовления установки
Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.
С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.
Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца
Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.
Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.
Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.
В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.
Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство
Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.
Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.
Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.
Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.
Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде
Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.
А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².
Преимущества и недостатки роторной модели ветряка
Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.
Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.
Достоинства этой модели таковы:
- экономична;
- элементы легко можно поменять на новые или отремонтировать;
- особые условия для функционирования не нужны;
- надежная в эксплуатации;
- обеспечивает полный акустический комфорт.
Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
Ветроэлектрическая установка роторного типа
Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.
Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.
Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки
Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:
- автомобильный генератор на 12 V;
- гелиевый или кислотный аккумулятор на 12 V;
- полугерметичный выключатель разновидности «кнопка» на 12 V;
- преобразователь 700 W – 1500 W и 12V – 220V;
- ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
- автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
- автомобильный вольтметр (можно любой);
- болты с гайками и шайбами;
- провода сечением 4 квадратных мм и 2,5 квадратных мм;
- два хомута для закрепления генератора на мачте.
В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.
Стартовый этап изготовления установки
Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.
С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.
Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца
Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.
Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.
Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.
В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.
Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство
Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.
Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.
Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.
Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.
Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде
Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.
А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².
Преимущества и недостатки роторной модели ветряка
Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.
Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.
Достоинства этой модели таковы:
- экономична;
- элементы легко можно поменять на новые или отремонтировать;
- особые условия для функционирования не нужны;
- надежная в эксплуатации;
- обеспечивает полный акустический комфорт.
Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
Ветрогенераторы своими руками на 220 в
Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).
Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией
Изготовление любого ветряка предполагает наличие таких этапов как:
- Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
- Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
- Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
- Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
- Фиксация лопастей к трубе при помощи гаек.
При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.
Расчет лопастного ветрогенератора
Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.
Энергия ветра может быть определена по формулеP=0.6*S*V³, где S – это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V – расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% – для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³))
Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра – в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.
Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.
В Интернете часто можно найти статьи под броскими заголовками наподобие “Ветрогенератор для отопления дома”. На самом же деле, как вы уже могли понять из приведенных расчетов, постоянно поддерживать потребляющее несколько киловатт-часов электрическое отопление сможет разве что сеть из не одного десятка самодельных установок.
Предлагаем посмотреть еще один рассказ про ветрогенератор и его изготовление в домашних условиях
Самодельный ветрогенератор: достоинства и недостатки
Установка ветряка может понадобиться в том случае, если к вашему участку не подведено электричество, в сети электропередач постоянно возникают перебои или вы хотите сэкономить на оплате электроэнергии. Ветряк можно приобрести, а можно изготовить своими силами.
Самодельный ветрогенератор обладает такими достоинства:
- Он позволяет сэкономить средства на покупку заводского устройства, ведь изготовление чаще всего производится из подручных деталей;
- Идеально подходит под ваши потребности и условия эксплуатации, ведь мощность устройства вы рассчитываете самостоятельно, учитывая плотность и силу ветра в вашем регионе;
- Лучше гармонирует с оформлением дома и ландшафтным дизайном, ведь внешний вид ветряка зависит только от вашей фантазии и умений.
К недостаткам самодельных устройств можно отнести их ненадежность и недолговечность: часто самоделки делают из старых двигателей от бытовых приборов и машин, поэтому они быстро выходят из строя. Вместе с тем, для того, чтобы ветродвигатель был эффективным, необходимо правильно произвести расчет мощности устройства.
Как правильно расположить лопасти для максимального эффекта
По типу расположения мотора и вращения лопастей различают следующие виды:
Вращение «по ветру». Наиболее распространенная модель, так как способна улавливать любые потоки воздуха. Флюгерный противовес корректирует положение конструкции и ставит лопасти перпендикулярно.
Недочетом такой конструкции является возможность кругового вращения оси, а при подведенном кабеле высока вероятность наматывания на стержень и в результате блокировки движения в одном направлении.
Оптимальным вариантом для домашней сборки является вертикальный ветрогенератор, изготовленный своими руками. Данная конструкция имеет вытянутые в длину лопасти, расположенные вкруговую по периметру и обеспечивают постоянную работу генератора вне зависимости от направления ветра.
Разновидности
Ветряки классифицируются по нескольким параметрам:
- расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
- шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.
Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.
Особенности установки
Так как конструкция довольно массивна и заметна из окрестных домов и с воздуха, то возникает вопрос о правомочности такого устройства и установке его на участке, пусть и находящемся в частном владении.
На видео показан образец ветрогенератора на 4 кВт, работающего от сети 220В, собранного своими руками. Конструкция проста в сборке и используемых материалах, подойдет для небольшого частного дома.
Больше опасений вызывает шум от пропеллера и лопастей, а также расположение вблизи высоковольтных линий, охраняемых заповедных территорий, высотных домов, аэропортов. Но в данном случае необходимо уточнять законодательство на местном уровне и находить взаимопонимание с соседями.
Как рассчитать теплопотери дома
Теплопотери дома — это величина, тождественная необходимому количеству энергии, затраченной на нагрев. Иными словами, для того, чтобы узнать мощность источника тепла, надо определить теплопотери. Они рассчитываются по формуле:
Q = S ∙ dT / R
- Где Q — величина теплопотерь
- S — площадь ограждающих конструкций дома (имеются в виду все конструкции, включая стены, полы, потолки, окна и двери)
- dT — разница температуры внутри помещения и снаружи. Например, если внутри +20°, а снаружи — -20°, то dT будет составлять 40°.
- R — тепловое сопротивление конструкции, определяется по таблицам СНиП или определяется самостоятельно.
Для расчета теплопотерь надо вычислить по отдельности их значение для стен, потолка и пола, окон и т.д. Сумма полученных значений покажет общие теплопотери дома, определяющие мощность нагревателя. Это означает, что водонагреватели, осуществляющие подготовку теплоносителя, должны иметь суммарную мощность, равную значению теплопотерь.
На практике мощность нагревателей принимается с некоторым запасом, необходимым на случай сильных морозов. Кроме того, со временем нагреватели начинают терять свои качества, поэтому надо заранее предвидеть эту ситуацию и устанавливать более мощные устройства. Потребуется также блок управления, позволяющий регулировать температуру нагрева, чтобы имелась возможность изменять режим отопления соответственно с температурой наружного воздуха.
Мачта
Мачта, на которой крепится ветрогенератор – это один из самых важных его узлов.
Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.
Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:
- Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
- Оптимальная конструкция мачты – это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант – это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
- Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.
Рассказ об очень простом ветрогенераторе из домашнего вентилятора
Правила эксплуатации асинхронного ветрогенератора
Такой ветряк обладает рядом особенностей, которые нужно учитывать при эксплуатации:
- Будьте готовы, что КПД готового устройства будет постоянно колебаться (в пределах 50%). Устранить этот недостаток невозможно, это издержки процесса преобразования энергии.
- Позаботьтесь о качественной изоляции, а также заземлении ветрогенератора. Это обязательное требование безопасности.
- Сделайте кнопки для управления устройством. Это значительно упростит его использование в дальнейшем.
- Кроме того, предусмотрите места для подключения измерительных приборов. Это обеспечит вас данными о работе вашего агрегата, позволит проводить диагностику.
