Делаем фрезерный станок из обычной дрели

Что понадобится для изготовления

Для того чтобы приступить к работе, необходимо приготовить следующее:

1. Лист толстой фанеры. Его толщина должна быть не менее 12 мм. Вместо неё допустимо взять плиту из ДСП.
2. Обрезки, оставшиеся от досок.
3. Карандаш, чтобы сделать чертёж.
4. Деревянные бруски.
5. Дрель.
6. Сверло.
7. Саморезы для прикрепления деталей. Нужно выбрать такие, размер которых составляет 6-8 мм.

Здесь для основания предложено воспользоваться деревом. Однако основание можно также выполнить по-другому: из акрила или металла.

Для соединения деталей можно применить мебельную фурнитуру: крепёж, направляющие механизмы и аналогичные детали.

Для того чтобы сделать фрезер из дрели, потребуется вставить в неё нужное сверло и надёжно установить на прочное основание. Этот вариант считается наиболее простым, однако, усложняя, в него можно внести усовершенствования.

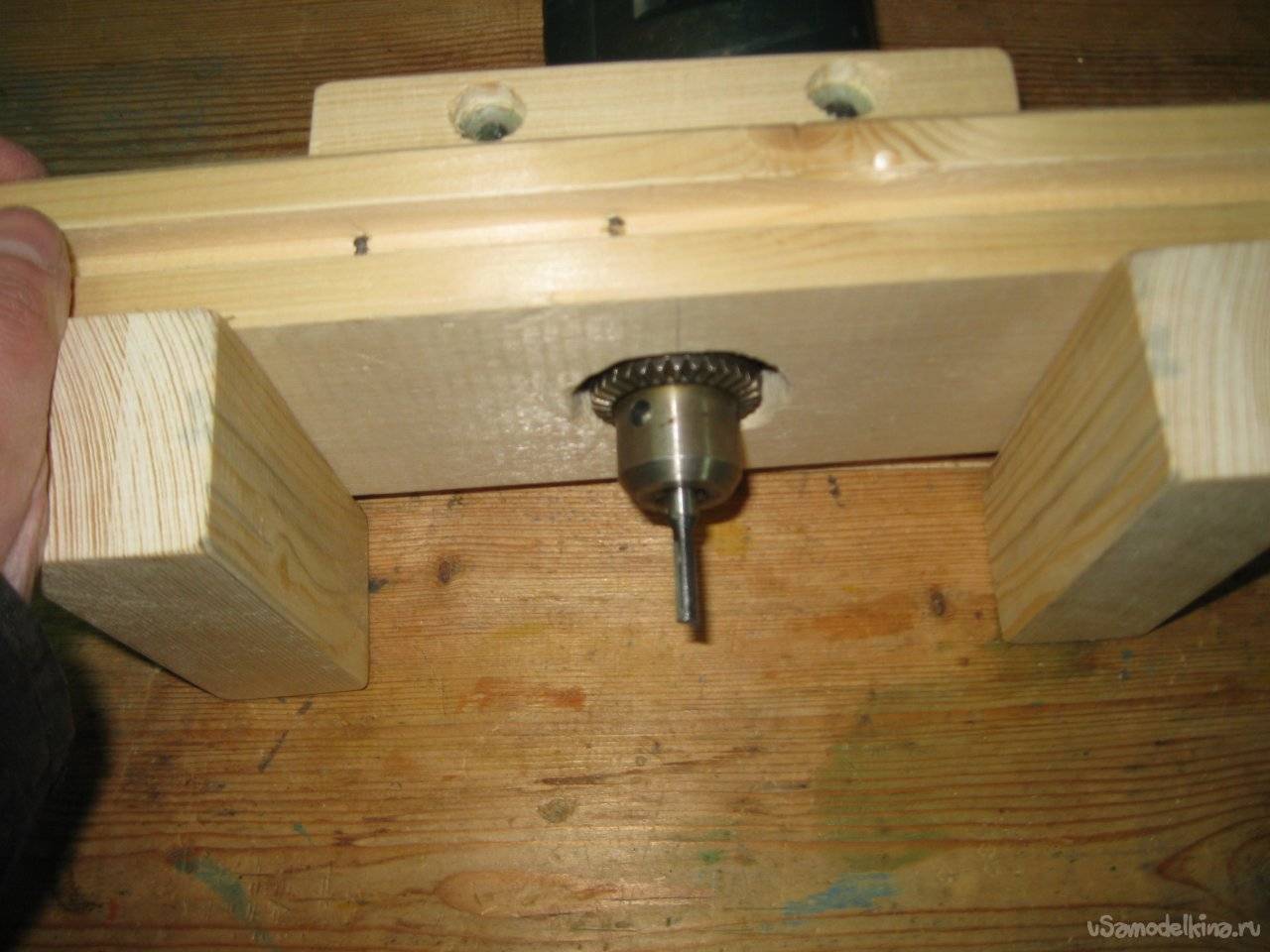

Сделать основание

Основание представляет собой прямоугольный лист толстой фанеры, где будет далее закреплена дрель, лежащая на боку. Её размеры должны предусматривать, чтобы инструмент помещался на ней полностью.

Требуется вырезать подошву. Она должна быть прямоугольной формы. В этой детали в центре делают отверстие. В нём предусматривается немного места, необходимого для смещения фрезы.

Затем надо изготовить основание, где будет зафиксирована дрель. Её нужно прикрепить. Для этого можно использовать саморезы и деревянные детали.

Чтобы правильно расположить крепёжные хомуты, необходимо приложить дрель к основанию боковой стороной и сделать пометки с помощью карандаша.

Теперь в нужных местах требуется просверлить отверстия. Для того чтобы фиксация положения дрели во время работы была более надёжной, потребуется использовать деревянные бруски. При их использовании площадь соприкосновения инструмента и основания увеличивается.

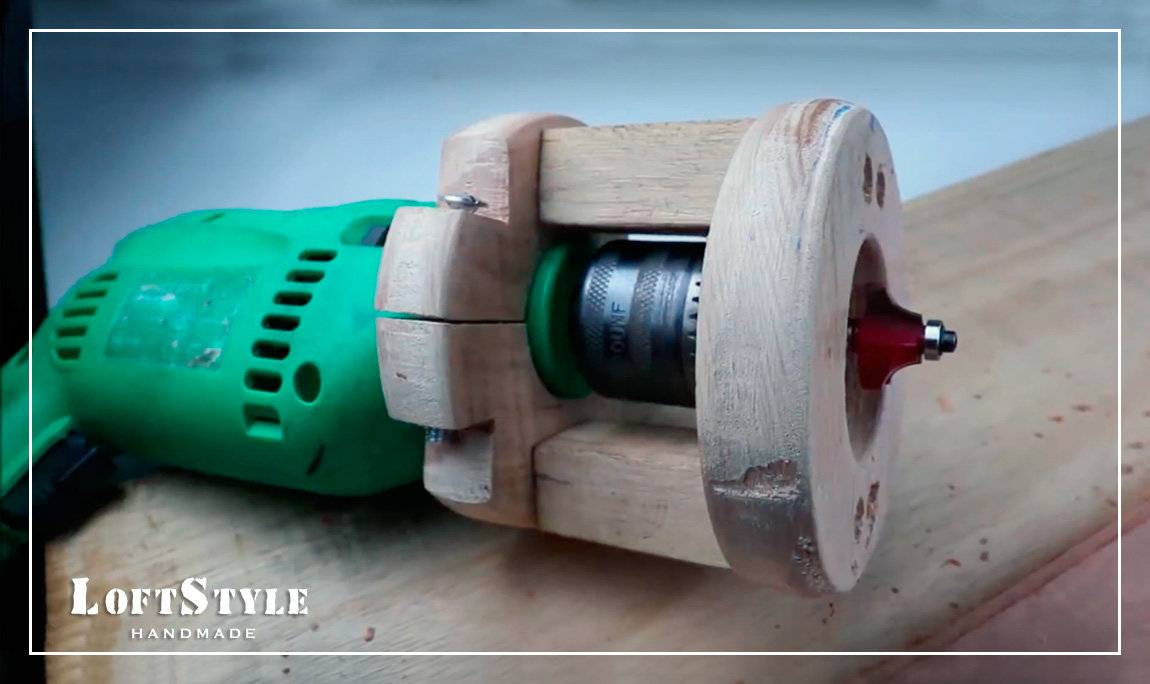

Установить дрель

Для прикрепления используются червячные хомуты. Их вставляют через проделанные в основании отверстия, а потом соединяют концы с помощью специальных винтов. Если длины хомута недостаточно для надёжного прикрепления, его можно сделать больше.

Дрель располагают таким образом, чтобы ручка лежала на одном из брусков.

Инструмент устанавливают таким образом, чтобы фреза проходила через отверстие в центре подошвы. При работе её можно взять руками вместе с основанием и выполнять необходимую обработку материала.

Предлагаем ознакомиться Газовая горелка для котла своими руками

Подошву прикрепляют таким образом, чтобы фреза была расположено перпендикулярно к ней и проходила в центральное отверстие. Чтобы её прикрепить, необходимо просверлить отверстия. Их делают таким образом, чтобы попадать на торцы ранее установленных брусков. После просверливания подошву закрепляют саморезами.

Для того чтобы надёжно закрепить самодельную конструкцию, её необходимо прикрепить к верстаку. Для этого надо установить самодельный фрезер так, чтобы сверло смотрело вертикально вверх. При этом край подошвы будет заходить на поверхность верстака полосой таким образом, чтобы в него упиралось основание.

По верхней стороне подошвы должен быть расположен упор. Он важен для обеспечения того, чтобы пропил проходил ровно. Сначала нужно провести карандашом черту от оси фрезы параллельно краю верстака. Её делают с обеих сторон. Вдоль черты прикрепляют брусок для упора. Он должен быть разделён на два равных куска, расположенных по разным сторонам фрезы. Прикрепление делают с помощью саморезов.

Изготавливаем самодельное оборудование

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).

При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

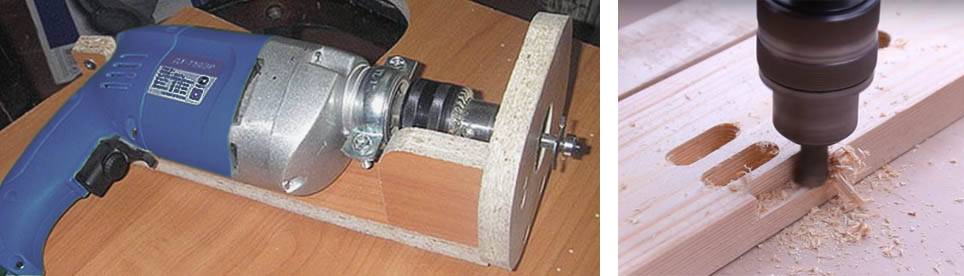

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

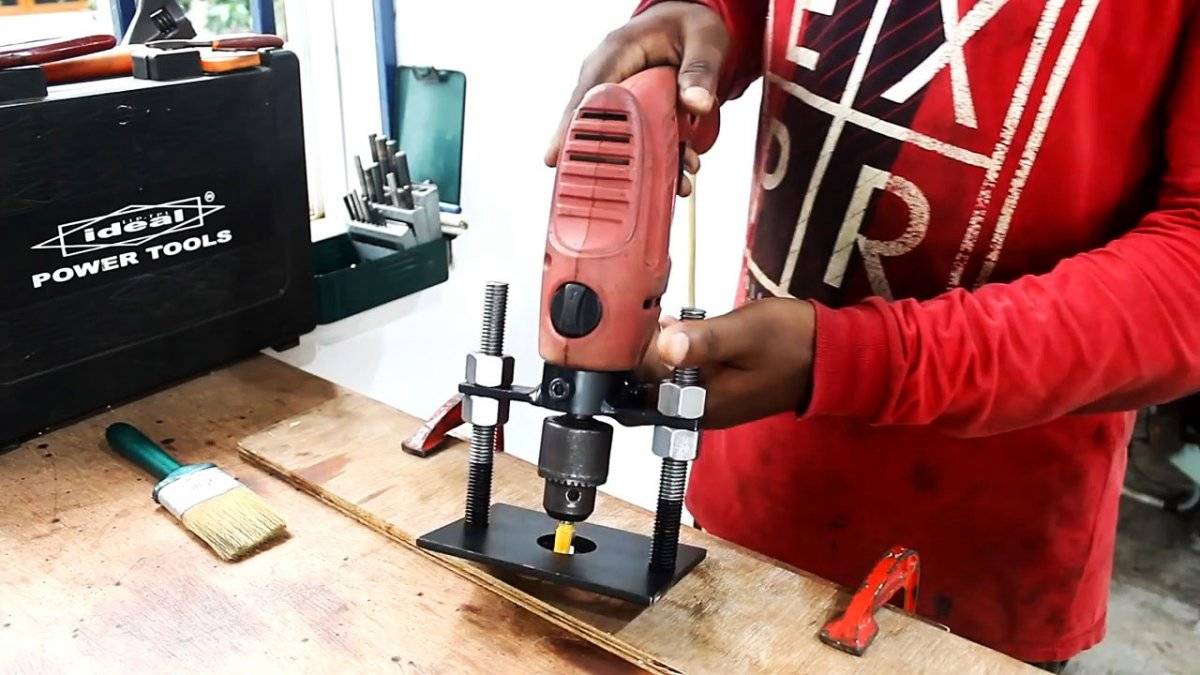

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Это интересно: Фрезер из болгарки своими руками — порядок изготовления и видео

Собираем основание

Первым делом обдумайте структуру рабочего стола и план расположения фрезера на нём. На крышке можете не зацикливаться, а приобрести в специальном магазине, только это относительно недешево. Чтобы изготовить её самостоятельно, используйте чертежи. Доброкачественный стол гарантирует комфорт и даст возможность форсировать процесс работы фрезером. Основа – плита из крепкого пластика либо ДСП толщиной не меньше 12 сантиметров. Пластику не страшна сырость, однако, из ДСП крышку сделать легче и быстрее.

Крышка устраивается на направляющих. Обеспечьте возможность их регулировки, чтобы настраивать положение стола под себя. Также имейте в виду, что участок вокруг рабочей зоны необходимо огородить. Это имеет большое значение при работе с ручным фрезером. Помимо этого, для заготовок требуется прижимное устройство.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Как работать?

Обработка заготовок с помощью ручного фрезера производится на специально оборудованном столе или держа его в руках. Небольшие детали лучше фрезеровать на столе, где можно их надежно закрепить.

Можно выделить наиболее часто используемые приемы фрезерования:

Работы со стандартным параллельным упором, который всегда есть в комплекте станка

Он обеспечивает возможность прямолинейного перемещения инструмента, что важно при обработки торцов, изготовления пазов и канавок.
Использование направляющей шины позволяет обеспечить перемещение аппарата под углом, который можно изменять.
При работе с круглыми заготовками и изготовления закругленных элементов фрезерование осуществляется с использованием циркуля.
Шаблоны или копировальные кольца позволяют обрабатывать заготовку по заданному образцу, дублировать детали.

Обработка кромок по шаблону

При желании сформировать декоративную кромку сложной конфигурации трудно направлять инструмент руками, произвольно. В данной ситуации следует использовать принцип шаблонов.

Проще всего использовать уже готовый образец, который закрепляется на столе. Если образца нет, то шаблон любой формы можно изготовить из оргалита или МДФ толщиной 8-12 мм. При изготовлении можно использовать электролобзик.

Копирование шаблона на обрабатываемой заготовке осуществляется с помощью специальной фрезы (копировальная фреза), снабженной подшипником. Рядом с фрезой устанавливается стержневой упор.

При фрезеровании подшипник обкатывает шаблон и передает эту траекторию фрезе. В результате обеспечивается точная копия детали. При сложных и глубоких рельефах работа проводится в несколько заходов.

Как сделать простой фрезерный станок

Самый простой станок своими руками на базе дрели можно изготовить их трех простых деталей — подошвы, косынки и стойки. Схема создания инструмента следующая:

1. На фанере карандашом или маркером рисуют квадрат со сторонами, равными ширине дрели, а затем с двух прилегающих сторон добавляют полоски, по диаметру аналогичные толщине листового материала. В основной части отмечают точку расположения фрезы и пропиливают отверстие.
2. По нанесенной линии вырезают подошву и стойки, а также косынку. Небольшой треугольник должен придать конструкции жесткость. Стойку прикрепляют к подошве саморезами, шляпки как следует утапливают, чтобы они не выступали и не царапали стол. Косынку монтируют так, чтобы короткими сторонами она прилегала к двум основным частям.
3. При помощи хомута дрель закрепляют на стойке, перетягивая чуть выше патрона. Для надежности над ручкой можно установить второй фиксатор, тогда даже на высоких оборотах инструмент не будет вибрировать и дрожать. Если накидывать еще один хомут неудобно, можно ограничиться монтажом жесткого деревянного упора над ручкой.

На данном этапе фрезерный станок своими руками из дрели можно считать готовым к работе. При желании к его подошве можно приклеить кусок линолеума для обеспечения более плавного скольжения.

Особенности применения

Конечно же, только смонтировать фрезер из электродрели недостаточно — требуется грамотно за ним ухаживать, чтобы он функционировал продолжительное время. Эксперты дают несколько следующих рекомендаций.

• Все поверхности из древесины требуется не только хорошенько обработать наждачной шкуркой, но и обработать защитным покрытием, чтобы увеличить способность сопротивляться различным неблагоприятным воздействиям со стороны.
• Следует тщательно проработать систему управления приспособлением, чтобы она была предельно комфортной.
• Можно сделать определённые дополнения, такие как система очищения рабочей области от стружки. Например, установить небольшой патрубок, который сможете присоединять к шлангу от простого пылесоса.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

• Калёвочные. Применяются для скругления углов.
• Дисковые. Служат для вырезания различных пазов и канавок.
• Галтельные — для создания полукруглых канавок.
• V-образные. Используются для вырезания пазов на плоских поверхностях.
• Шиповые — для выполнения пазов типа ласточкин хвост.
• Кромочные — для обработки краёв изделий.
• Цилиндрические — для обработки плоских поверхностей.
• Торцевые — для производства углублений и выемок.
• Конусные — снимают фаски с кромок.
• Свёрла, предназначенные для выполнения отверстий в дереве.

Вариант 5. Небольшой настольный фрезерный стол

Небольшой настольный фрезерный стол и детальный анализ его изготовления показаны на фото.

Как изготовить верхний прижим

Для обработки деталей больших размеров и создания безопасных условий работы на станке применяют так называемый верхний прижим. Его изготовление основано на использовании ролика. Перед устройством этого приспособления разработайте его чертеж.

Роликом может служить шариковый подшипник. Его установка выполняется на специальном устройстве, дающем возможность зафиксировать обрабатываемую деталь на любом расстоянии от рабочей поверхности.

Мощность привода фрезерного станка

В качестве привода фрезерного станка целесообразнее всего применить электродвигатель с мощностью 1,1-2 кВт и числом оборотов 3000 в минуту. При использовании маломощного электродвигателя не получится применять любую фрезу, станку не хватит мощности. При заниженном числе оборотов будет получаться некачественный рез.

Вы ознакомились с несколькими вариантами решений вопроса; как обзавестись фрезерным столом. Какой из них вам придется по душе, это ваш выбор. Мы будем рады, если сумели вам помочь

Фрезерное устройство из дрели своими руками

Прежде чем приступить к изготовлению фрезера необходимо сделать стол, на котором он будет установлен. Его можно создать из обычной фанеры, имеющей толщину в 12 мм, и 4 деревянных брусков для опоры. На поверхности нужно вырезать соответствующие отверстия для фрезера и добавить направляющую. Паз для фрезы должен иметь полукруглую форму, вырезанную лобзиком электрическим или ножовкой. Далее просверливаются отверстия для крепления и упорного листа. Со столом все более-менее понятно и просто, а вот из чего сделать фрезер – вопрос интересный.

Конструкция сверлильно-фрезерного станка из дрели.

Мощность электрического привода должна составлять от 500 до 1100 Вт в зависимости от того, какой толщины дерево вам надо обрабатывать. Наиболее приемлемыми вариантами могут быть перфоратор, болгарка или дрель. Именно последнее считается самым выигрышным и дешевым

Поэтому особое внимание следует уделить дрели. Для того чтобы собрать главные части, понадобятся следующие детали:

• электрический двигатель;
• фреза, которую придется купить;
• патрон;
• листы ДСП для основания движка.

Патрон с перфоратором соединяется посредством специального переходника, который продается в строительном магазине. Его установить довольно сложно, но возможно.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.
