Самодельный фрезерный станок из болгарки

Особенности конструкции и устройство фрезера

Фрезер — это агрегат для обработки дерева или металла. Конструктивно инструмент состоит из нескольких частей:

  • корпуса с мотором и другими ключевыми элементами;
  • выступающего держателя, в которые вставляют цанги — переходники для насадок;
  • платформы из прочного и гладкого материала, она обеспечивает скольжение фрезера по поверхности заготовки.

На корпусе инструмента расположена кнопка включения, некоторые модели предусматривают также клавишу блокировки случайного пуска.

Фрезеры делятся на два вида:

  • ручные;

    Ручной фрезер нужно перемещать по поверхности закрепленной заготовки

  • стационарные.

    Стационарные фрезеры остаются неподвижными при работе, а передвигать нужно саму заготовку

При помощи фрезера можно снимать материал очень тонким ровным слоем. Кроме того, инструмент применяют для выполнения соединений, проточек и пропилов, узоров и пазов.

Как сделать ламельный фрезер из болгарки своими руками

Ламельный фрезер особенно востребован в мебельном производстве. С его помощью можно выполнять узкие отверстия в торцевых частях деревянных заготовок, предназначенные для скрепления деталей. Переделать болгарку своими руками в ламельный фрезер достаточно просто. Необходимо заменить ее диск на специальную насадку с несколькими зубцами:

  1. Чтобы пользоваться ламельным фрезером своими руками из болгарки было удобно, нужно оборудовать для него специальный корпус. Из двух кусков толстого металла делают стенки одинакового размера и на токарном станке пропиливают в них пазы для передвижения инструмента.

    Нижние пазы делают более узкими, верхние — немного шире

  2. В передней части корпуса устанавливают еще одну стенку и крепят ее к боковым при помощи винтов. Спереди фиксируют тяжелый металлический уголок, поверхность которого нужно будет ставить на заготовку. Он будет отвечать за поиск центра, иными словами, поможет отрегулировать высоту пропила и сделать его максимально ровным.

  3. По бокам фрезера, изготовленного из болгарки своими руками, закрепляют два металлических или деревянных бруска. На передней части инструмента обычно расположены отверстия для монтажа рукоятей, их можно использовать для закручивания винтов с подходящей резьбой.

    Бруски по бокам фрезера из болгарки должны свободно скользить по направляющим

  4. В верхней части конструкции стенки соединяют между собой пластиковой скобой, она будет выполнять роль рукояти.

    Рукоять нужно закрепить надежно, поскольку ламельный фрезер в корпусе довольно тяжелый

На последнем этапе инструмент вставляют в самодельный корпус и проверяют на удобство в работе.

Как Перемотать Болгарку На 12 Вольт

Болгарка своими руками из дрели и бензопилы

Довольно нередко в быту нужно перепрофилировать рабочие инструменты. Это касается не ситуации, когда нужно использовать болгарку, а такой не имеется. На помощь бывают варианты придти дрель, бензо- по другому электрическая пила, каковой срок проекта, какой инструмент имеются.

Обычный не действенный метод получить болгарку из электрической пилы

Болгарка из дрели ()

Для такового преобразования пригодятся дома последующие инструменты:

Пока начинать преобразование, нужно убедиться, что в наиблежайшие деньки не пригодится в работах сама дрель. В прошлой статье я рассказывал как подключить и запустить двигатель на 380 вольт в однофазной электросети 220 в. И позже довольно следовать пошаговой аннотации:

  1. Выбрать насадку для будущей болгарки.
  2. Взять прут из стали маленького поперечника не сточить один из его краев. Это действие нужно для наилучшего вхождения конкретно в насадку. Также для наилучшей сцепки следует немного сточить места, которые будут соприкасаться с лепестками патрона не самого прута.
  3. Произвести фиксацию всех частей.

Резвый не обычный метод сотворения болгарки

Существует не 2-ой, более непростой метод достигнуть хотимого результата.

  1. Происходит извлечение патрона из дрели. Для болгарки он не надо, потому его есть вариант прочистить, смазать не поместить хранить.
  2. Выбрать насадку для грядущего инструмента. Лучше, чтоб это была деталь из крепкой стали, облегченный вариант тут будет неуместен.
  3. Выбор прута. Он нужен таковой длины, чтоб на 1,8-1,9 см его часть выступала вне дрели. Дальше следует один из его концов сточить рашпилем, чтоб в процессе вышел пруток, совершенно совпадающий с гнездом в самой насадке. Перед стыком стоит намазать его концы машинным маслом для наилучшего прохождения.
  4. Установка шарикоподшипника осуществляется к району для вывода. Через него будет продеваться пруток с предстоящей фиксацией у основания. Если Таковой шаг не надо, пруток фиксируется на собственном же месте.

Аккумуляторная балгарка на 12 вольт своими руками

Болгарка

самодельная. Без станков в изготовлении использовалась тока (мотор с диском болгарным и почти

Соблюдая аннотации болгарка выходит за 1-2 часа

Сделать таким методом болгарку есть вариант в течение нескольких часов не тут получить нужный инструмент.

Болгарка из бензопилы и электропилы ()

Более обычным методом сделать болгарку своими руками является ее преобразование из бензо- по другому электрической пилы. Из-за готовое приспособление

Работа диска для болгарки

будет владеть рядом преимуществ:

  • Возможность автономной работы.
  • Высочайшая мощность.
  • Цена эксплуатации.

Чтоб бензопила по другому ее электронный вид перевоплотился в болгарку, купите во всяком строительном магазине особые насадки. Они посодействуют за считанные деяния совершить эти преобразования.

Для болгарки нужно понизить риск поломки диска. С этими целями пила оборудуется особым защитным кожухом. Также стоит понизить количество оборотов используя редуктора скорости.

Болгарка на 12 вольт ()

Для способности использовать электронный инструмент у клиента, нужно его мощность в 12 Вольт переработать на 220.

Вы узнаете как правильно подключить однофазные электродвигатели на 220 вольт на примере моторов от стиральной машины.

Таким макаром, естественно питать его от авто, в каком течет неизменный ток с напряжением в 12 Вольт, методом монтажа специального инвектора.

Маломощные инвекторы стоит подключать к прикуривателю, тут особенных требований не имеется. Единственными аспектами являются:

  • Использовать при температурных критериях от.15 до 50 0 С не средней влажности.
  • Не позволять работать устройствам под прямыми солнечными лучами.
  • Не использовать для хранения места под сиденьями, так как при работе инвектор будет греться. Для его остывания нужно беспрепятственное прохождение воздуха.

Более мощнейший инвектор рекомендуется подключать к клеммам аккума. При всем этом запрещено включение зажигания либо мотора, если производимая инвектора произведен к недемонтируемому аккуму.

Сделать болгарку естественно из разных инструментов, которые у каждого есть рядом. Благодаря инструктажу, работа производится своими руками всего за 2-3 часа.

Пошаговая инструкция

Перед тем как мастер начнет непосредственную сборку самодельного фрезера, придется потратить время, чтобы изготовить узлы и детали станины. Для этого мастер:

  1. раскраивает стальной лист и из одной части выпиливает прямоугольную заготовку – из нее делается подошва. На ней намечается центральная ось между двумя боковыми (короткими) сторонами. Затем вычерчивается полукруглое отверстие диаметром в 1-3 от длины стороны с центром окружности расположенным на осевом перпендикуляре, на расстоянии 1,5 см. от торца боковой стороны. По линии параллельной боковой стороне от диаметрально удаленных от центра точек полуокружности в стороны проводятся два отрезка по 1-1,5 см. Затем от них еще по отрезку под углом примерно 60o к боковой стороне. В результате должна получиться фигура напоминающая купол, опирающийся на плоскую трапецию.
  2. Заготовка зажимается в тисках и с помощью болгарки выпиливается по начерченным линиям. Затем острые края зашлифовываются для безопасности. Подошва готова.
  3. Теперь конструируется подвесная «оплетка» для болгарки. С помощью дрели и специальной кольцевой насадки из металлической заготовки высвреливается окружность с расчетом по форме и размерам болгарки – на этой оплетке она будет лежать, фиксируясь снизу патроном с фрезой.
  4. Затем, перед выкраиванием детали, рекомендуется приготовить трафарет из картона. По форме он напоминает «круг с треугольными ушками», которые затем стачиваются у круга и по краям. После этого трафарет накладывается на металл заготовки, так, чтобы отверстие под патрон болгарки располагалось по центру круга. После этого металл обрезается по трафарету.
  5. Из одного профиля (меньшего по высоте сечения) выпиливаются опоры одинаковой высоты, которые привариваются параллельно друг другу на равном расстоянии от центральной оси подошвы.
  6. Из второго профиля (высота сечения которого больше) вырезаются одинаковые по размеру «кубики-салазки», которые свободно «скользят» по приваренным к подошве «рельсам».
  7. «Уши» заготовки подпиливаются и привариваются к скользящим кубикам, чтобы уже она могла на них скользить вниз и вверх по направляющим.
  8. В верхней части круга заготовки пропиливается еще одно щелевое отверстие в 2-3 мм, после чего на него наваривается сваркой: с одной стороны получившейся дуги – гайка, а с другой – шуруп. Это делается с таким расчетом, чтобы при вкручивании круг уменьшался в диаметре, и болгарка с патроном плотно в нем фиксировалась по горизонтали.
  9. Для фиксации болгарки на получившейся из заготовки «каретке», из металла вырезаются дополнительные овальные «ушки», в верхней части которых просверливаются дырки, по размеру совпадающие с боковыми болтами на болгарке. Нижняя часть загибается под углом в 90 градусов в тисках. После этого ушки привариваются к каретке. Для удобства эксплуатации в одно из «ушек» вместо болта можно вкрутить двухсторонний держатель, на который будет накручиваться рукоятка от болгарки.
  10. В каждом из кубиков-салазок также просверливается по отверстию и на него наваривается по гайке, которая в сочетании с крепежом будет стопорить каретку на нужной высоте.
  11. Изготовление цанги по фрезу. Берется старый патрон от дрели и в отверстии по вал, с помощью метчика, вырезается резьба под ось болгарки. Резьба метчика подбирается по образцу гайки, которая закрепляет на валу шлифовальный диск.
  12. Детали получившейся конструкции шлифуются и продуваются. Станину для эстетики и для защиты узлов от пыли рекомендуется покрасить.

После того как сборка завершена, болгарка укладывается на каретку, фиксируется зажимом диска. Затем устанавливается патрон, в него монтируется фреза, и установка фиксируется по высоте зажимами на «салазках».

Таким образом, воспользовавшись этой моделью и изготовив фрезерную станину в условиях домашней мастерской, мастер получает в свое распоряжение специализированную насадку для болгарки, которая выполнит все необходимые работы по дереву и ничем не уступит промышленным, зачастую дорогостоящим образцам.

Правила при резке дерева

Фрезерование при помощи болгарки требует соблюдения определенных правил:

  • насадка на болгарку должна быть предназначена для деревянных изделий;
  • снятие защитного кожуха недопустимо;
  • применение инструмента большого размера может привести к его вырыванию из рук;
  • работа должна выполняться в перчатках или при наличии жесткого крепления устройства;
  • скорость работы болгарки должна быть минимальной;
  • перед началом эксплуатации следует убедиться, что в материале нет гвоздей, саморезов и других металлических деталей;
  • инструмент нужно держать в одной плоскости, не допуская перекосов;
  • нельзя производить блокировку кнопки в работающем режиме;
  • замена насадки осуществляется при отключенном питании.

Иногда соблюдение этих рекомендаций может не повлиять на гарантию безопасности при распиле древесины. Решение о пользовании болгаркой при обработке дерева должен принимать сам мастер. При наличии большого объема работ лучше воспользоваться циркулярной пилой или электрическим лобзиком.

Резка и обработка древесины может быть выполнена с применением популярного инструмента – болгарки. Фрезерный станок, сделанный своими руками из углошлифовального инструмента, поможет справиться с небольшим объемом работ с древесиной. Только в таких ситуациях следует неукоснительно соблюдать технику безопасности.

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

  • Основание или станина;
  • Рабочий стол;
  • Привод;
  • Электрический двигатель;
  • Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

  • Частота вращения электромотора;
  • Мощность электрического двигателя;
  • Размеры рабочего стола;
  • Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки.

При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

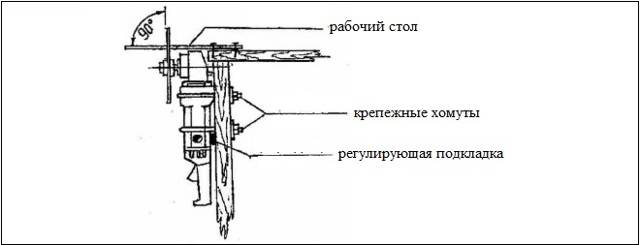

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

  • болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
  • основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
  • толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
  • сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
  • крепежные элементы (хомуты, винты, болты и гайки);
  • стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

  1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
  2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
  3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Обзор нескольких вариантов фрезерного станка сделаного своими руками

30.11.2015

Многие задаются вопросом об изготовлении фрезерного станка своими руками из подручных средств. Для того чтобы изготовить задуманное необходимо определиться с конечной целью, а именно какие операции планируется выполнять и с какой точностью? Нужно понимать, чем универсальней хочется сделать станок, тем сложнее осуществить задуманное, а если и удастся, то приведет к сильному удорожанию результата, что может оказаться не целесообразным, потому что сборка собственного станка окажется равной или даже дороже цены заводского. Вот вам несколько примеров удачного изготовления станка исходя из поставленных задач.

Рукотворный фрезерный станок или помощник пасечника

Покупной фрезер и самодельный стол для фрезерования Крепление фрезера к столу

Был приобретен отечественный фрезер мощностью 1,1 КВт и 30 000 оборотов.

ВАЖНО! При выборе обратите внимание на возможность извлечения фрез снаружи подошвы, поскольку фрезер у вас будет находиться под столом, то для смены фрезы придется его снимать, что не очень удобно. Стол изготовил самостоятельно, из восьми миллиметровой металлической плиты проделав автогеном, отверстие по центру, просверлил отверстия для крепления фрезера и поместил все это хозяйство на самостоятельно сколоченный из брусков стол. Что и требовалось доказать

Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске. Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом

Что и требовалось доказать. Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске. Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом.

Универсальная стойка для фрезерного станка

Более интересный и скажем так «навороченный» фрезерный станок с удобными регулировками представлен ниже. В процессе создания получилась некая унификация, в результате которой стало возможным использовать стойку, как для дрели, так и для фрезера совместив сверлильный, токарный и фрезерные станки в одно целое. Изначально все задумывалось как стойка для крепления дрели. Конструкция простая, но очень интересная и достаточно надежная. Все видно из видео, поэтому не буду приводить какие-либо чертежи, смотрите и делайте.

После того как сделал стойку и поэкспериментировал с дрелью пришла идея изготовить новый крепежный кронштейн для крепления фрезера к этой же стойке.

  1. Водопроводная труба 3/4″ длиной 100мм
  2. Две профильные трубы 20Х20 длину подобрать по месту в зависимости от размеров вертикального лифта вашего фрезера
  3. Кругляка диаметром 14 мм, длиной 200 мм
  4. Два стопорящих винта М8

Ответная часть, которая крепится к стойке: ответная деталь крепления

Далее, чтобы получить полноценный фрезерный станок, нужно было сделать стол с механизмом перемещения.

Для этого понадобились следующие детали:

  1. Шпилька М12
  2. Две гайки М12
  3. Одна гайка М12 удлиненная
  4. Шарик от подшипника

Подшипник, какой найдете, лишь бы шпилька проходила по внутреннему диаметру и не сильно болталась.

  • Уголок 40 мм
  • Труба профильная 40х20

Все подробности в этом видео.

В итоге получился вполне компактный и достаточно точный фрезерный станок. Если у вас сейчас нет подходящего инструмента, то и из дрели вполне можно сделать фрезер. Правда возможности его будут гораздо скромнее, но какие-то детали можно будет сделать и на фрезерном станке из домашней дрели.

Есть в интернете варианты изготовления станка из болгарки, но это больше похоже на наждак с тонким диском, чем на полноценный фрезер как в нашем случае, поэтому описывать изготовление фрезера из болгарки в этой статье я не стану.

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

  1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
  2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
  3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Заключительный шаг: проверка работоспособности инструмента

Волнение пропало, как только была нажата кнопка. Фрезер повёл себя прекрасно. Единственным недочётом можно было назвать неидеальную гладкость подошвы, которая скользила по поверхности древесно-стружечной плиты не слишком хорошо. Однако работу свою агрегат выполнял, и это уже радовало.

Первый запуск ручного фрезера: на первый взгляд, практически без нареканий

Пройдя первую полосу и выбрав паз в ДСП, мне показалось, что чего-то не хватает. Об этом же говорили и не слишком ровные края выбранной дорожки. Создавалось впечатление, что у сделавшего её мастера тряслись руки.

Края выбранного паза довольно неровные и с этим нужно что-то решать

Немного поразмыслив, я понял. Ведь мне приходилось прилагать усилия, а без родной рукоятки от болгарки делать это не слишком удобно. Но в том виде, в каком она есть, на место её не поставить – мешает направляющая станины. На помощь вновь пришла широкая гайка и отрезок шпильки. Гайка была накручена одной стороной на рукоятку, с другой стороны я ввернул шпильку. Полученная конструкция зафиксировала уголок вместо одного из болтов.

Вот такая рукоятка получилась у нашего мини-фрезера

После проделанных манипуляций работа стала намного проще, а края выбранных пазов ровнее. А это значит, что на данный момент ничего нового с нашим фрезером придумывать не стоило. Возможно, впоследствии придут мысли о том, как сделать платформу основания более подвижной, снизив силу трения, но пока меня итоговый результат устроил.
