Делаем своими руками циркулярную пилу и другие станки из дрели

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

1. Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
2. Сверлильныйстанок — есть специальные держатели для вертикального сверления или стойки.
3. Токарныйстанок небольшого размера для обработки древесины.
4. Мини-бормашину для различных нужд домашнего мастера.
5. Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
6. Болгарка из дрели делается быстро, достаточно купить специфические насадки.
7. Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
8. Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
9. При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Читать также: Гибкий привод для шуруповерта

Конструкция циркулярки

Конструкция изделия состоит из:

• основания;
• рабочей поверхности стола;
• стоек;
• электропривода;
• вала для насадки пильного диска.

Изображение 2. Компоновочная схема дрели-«циркулярки».

Для изготовления основания можно использовать облицованную мебельную плиту из древесностружечной плиты. Ее размеры — 300х250 мм. Толщина может быть 20-30 мм. Рабочий стол лучше сделать из дюралевой заготовки толщиной в 4 мм. В средней ее части необходимо вырезать паз для пильного диска размерами 160х10 мм. Вместо дюралевой заготовки можно использовать кусок листовой стали. В этом случае вес готового изделия будет несколько больше. В крайнем случае применяют многослойную фанеру или ДСП, но этот материал обладает гораздо меньшей прочностью и позволяет обрабатывать материал меньшей толщины (изображение 1). Более подробно все детали можно посмотреть на компоновочной схеме станка (изображение 2).

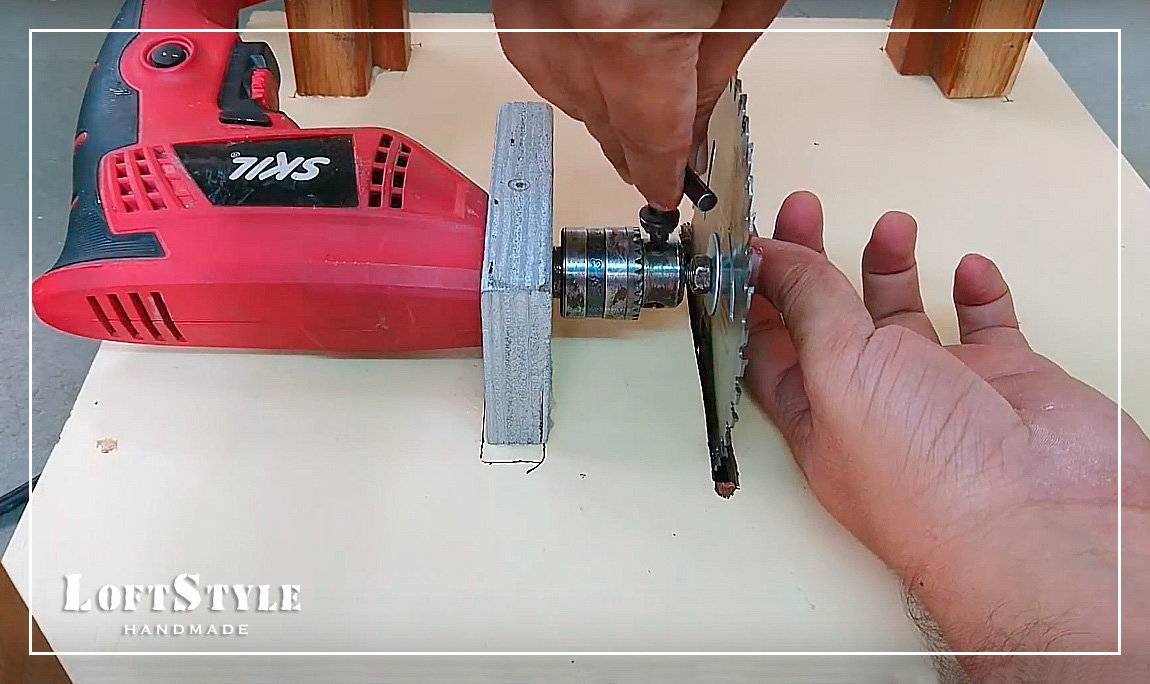

Функции привода выполняет электрическая дрель, которую нужно прочно закрепить. Держатели для дрели можно сделать из дерева и металла. Они могут быть похожи на ножки с зажимами, на скобы, обхватывающие корпус редуктора дрели. Подобным образом можно изготовить и держатель для вала. Все детали соединяются с основанием и рабочим столом посредством заклепок, крепежных гаек и болтов с потайными головками (изображение 3).

Дрель и приводной вал можно закрепить в держателе, сделанном из доски, ДСП. Ее располагают боком, проделывают углубление по размерам дрели и зажимают инструмент с помощью дополнительной прижимной рейки и болтов.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

• основание из толстой доски или куска ДСП;
• рабочая поверхность;
• стойки;
• вал с дисковой пилой;
• электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

1. Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
2. В царгах также делают отверстия аналогичного диаметра.
3. На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
4. Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
5. Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство.

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки. Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

1. Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
2. При помощи ручного фрезера выполняют углубление в 10 мм.
3. Далее примеряется пила, выполняется корректировка разметки.
4. С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
5. Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
6. После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
7. Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Конструкция

Станок лучше делать небольшого размера, чтобы убрать на полку, когда надобность в его присутствии отпадает. Конструкция его предельна простая:

• основание из толстой доски или куска ДСП;
• рабочая поверхность;
• стойки;
• вал с дисковой пилой;
• электропривод в виде дрели.

Основание делаем из листа ДСП толщиной 30 мм, достаточно выпилить кусок размером 300х250 мм. Для рабочего стола выбираем лист дюралюминия толщиной 4 мм — он довольно жесткий и легкий, чтобы не утяжелять всю конструкцию. В нужном месте проделываем отверстие для дисковой пилы размером примерно 160х10 мм.

Держатель для самой дрели можно изготовить самостоятельно — все необходимые размеры и чертежи есть в интернете, а вот аналогичную конструкцию для вала с пилой можно приобрести в магазине или на вещевом базаре. Подшипник для вала надо выбирать пылезащитный — когда самодельный станок будет работать, то мелких отходов в виде древесной пыли будет много.

Циркулярная пила из дрели собирается по стандартной схеме: сначала все детали закрепляются на основании, потом производится монтаж рабочего стола и подсоединение дрели.

Выбор инструмента

Использование дрели в качестве силовой установки станка является очень выгодным и удобным решением. Инструмент можно демонтировать в любой момент и использовать по прямому назначению, кроме того, он пригодится при сооружении станка.

Бытовые дрели укомплектованы электродвигателем небольшой мощности. Поэтому станок с силовой установкой из такого инструмента подходит для обрезания брусков небольшого сечения, распила листов фанеры и OSB.

В качестве привода можно использовать шуруповерт. Однако мощности его мотора будет достаточно только для распила листов фанеры или тонких досок. Поэтому его применение целесообразно только в исключительных случаях.

Существующие виды шлифовальных машинок + (Видео)

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

• Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
• Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
• Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Дополнения к строительству

Эта конструкция может быть дополнена расклинивающим ножом, который будет удален.

На нем надевают защиту диска, который отсекает поток стружки, летящий прямо в плотника.Некоторые мастера, собирая столна уникальных рисунках, полностью удаляют заводскую защитную крышку, а заводская платформа заменяется самодельной. Если вы не планируете смотреть под углом, вы можете удалить все устройства для регулировки наклона диска. Пила фиксируется непосредственно на новом основании, что позволяет выиграть несколько миллиметров глубины разреза.Без внутреннего корпуса легче удалить диск, пила не так сильно забита чипами при работе с сырыми досками.

Для разборки требуется дополнительное время, но ресурс двигателясохраняется, предотвращается перегрузка.Первое видео о неподвижном столе для циркулярной пилы, второе о небольшой портативной структуре:23.07.2018Как сделать самодельный торцовочный станок (торцовку) по дереву своими рукамиКонструкция торцовки идентична с дисковойпилой, установленной над рабочим столом. Главные ее достоинства: компактность и малый вес. Благодаря этому используют пилыне только лишь в мастерских, да и на строй площадках.К огорчению, изготовленные своими руками инструменты достаточно громоздки и тяжелы.

Нож из пилы по металлу своими руками. Эксплуатировать их комфортно в стационарном режиме.Торцовочная пила создана для единственной задачки — обрезки торцов пиломатериалов под разными углами. Благодаря тому, что во время резки заготовка на столе недвижна, срез выходит осторожным и незапятнанным.

Направляющая шина для пилы своими руками?Для дисковой пилы своими. Мастера, имеющие дело с обработкой дерева, отдают предпочтение конкретно этому инструменту. При этом пилы, изготовленные своими руками, удачно употребляются годами.

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке

Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

• шестерня;
• шестигранник, на который будет надеваться шкив;
• два подшипника;
• трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
• зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Как увеличить функционал устройства

Сделанный своими руками токарный станок из дрели используется и для обработки заготовок, и для проведения других манипуляций (окрашивание, а также перемотка трансформаторов и двигателей). К такому станку нужно будет купить заводской набор приспособлений для обработки, и с таким оборудованием вы уже сможете выполнять разную обработку материалов.

Преимущество такого устройства в том, то для его создания требуется вкладывать минимальное количество затрат и вложений, а вот проявить смекалку будет очень полезно. И подводя итог, отметим тот факт, что простой токарный станок для обработки древесины может сделать каждый человек, у которого есть дрель.

При необходимости инструмент всегда можно извлечь, и использовать по прямому назначению. Пошаговая инструкция по созданию простого станка из электрической дрели представлена на видео ниже, и за 10 минут вы увидите весь процесс от и до. Такой вариант уместен к использованию, но при использовании следует соблюдать технику безопасности.

Реализация тисков

Для того, чтобы собрать тиски, необходимо наличие следующих материалов:

• Стальной лист толщиной 9 и 15 миллиметров;
• Металлический уголок 40х40х2,5 миллиметра;
• Винт с диаметром примерно 12 миллиметров;
• Стальной круг с диаметров примерно 10 миллиметров или штоки.

Нужно подготовить все необходимые элементы, для этого из листа толстой стали нарезают небольшие части, а автомобильные стойки разбираются.

На толстых листах стали необходимо просверлить отверстия, которые будут служить частью укрепления. Точно такие же отверстия нужно сделать на других заготовкам и сварить между собой уголок и изделие и толстой стали. Из штоков и еще одного уголка, нужно собрать подвижную часть тисков.

Далее нужно выполнить полную сборку всех основных элементов конструкции, которые были изготовлены на предыдущих этапах. Затем нужно установить большой регулированный винт.

Последним действием нужно выполнить полную проверку работоспособности всей контракции.

Для более эффективной работы и красивой конструкции, нужно смазать регулированный винт и по возможности покрасить всё изделие.

Основные моменты

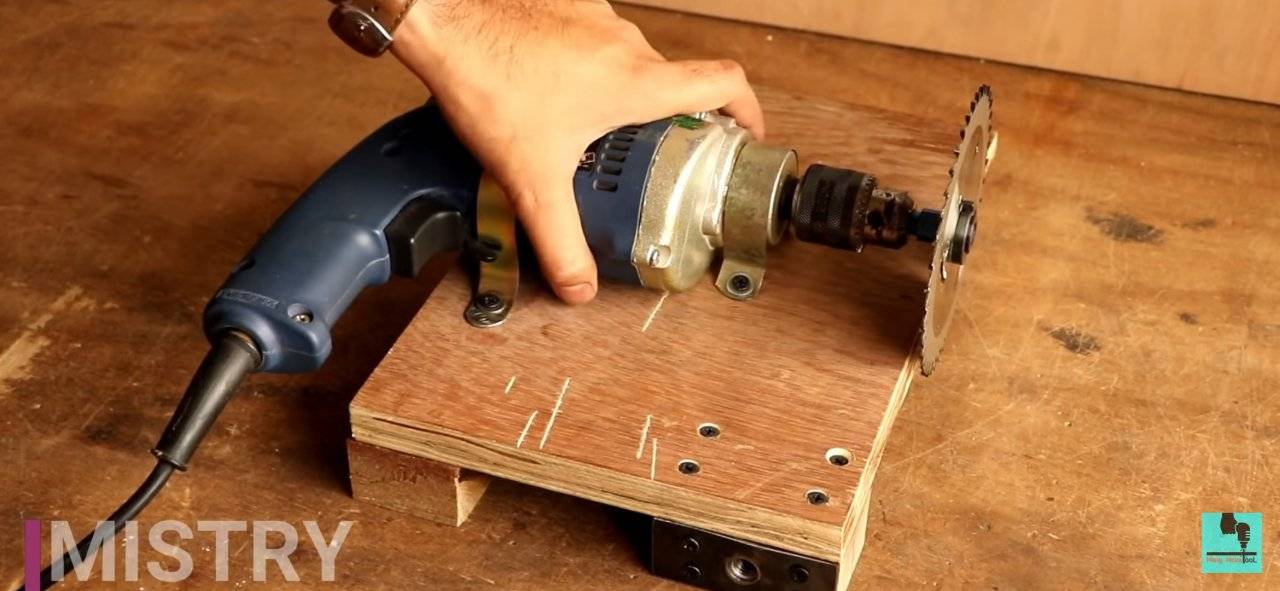

Внешний вид циркулярной пилы из дрели.

При установке дремеля на место следует учесть, что пила и рабочая поверхность будут находиться на разных уровнях. Исправить данную ошибку можно, отрезав изоляцию для труб длиной в 5,5 см. Данный отрезок помещается в полость выреза циркулярной пилы (вогнутой стороной вниз).

При этом нужно учесть, что выключатель должен быть сверху. Инструмент фиксируется тогда, когда пила находится в одной плоскости и на одном уровне с рабочим столом. В этом случае учитывается и расположение дремеля относительно стола.

При необходимости применяется шлифовальный барабан. С его помощью обрабатывается выемка на левой панели. Подобная процедура проводится для подпорок и скобок (для центровки пилы в вертикальном положении). Срезается только тот контур, который необходим для наклейки отрезков изоляции для труб (в месте нахождения дремеля).

Если сооружаемый агрегат будет использоваться в качестве мини-пилы, тогда потребуется сделать покрытие из оргстекла. Оно будет удерживать инструмент на месте. Данный материал подгоняется под размеры рабочей поверхности.

Первоначально для этого потребуется сделать точные замеры и отрезать по обозначенной линии с помощью ножа. Затем оргстекло ставится на край поверхности и отламывается по борозде излишек. Следующий шаг предусматривает изготовление покрытия для рабочей поверхности с учетом схемы и шаблона циркулярной пилы.

Предохранительный кожух изготавливается аналогичным образом, как и подборки со скобками. При этом одна сторона данного элемента будет применяться в процессе работы в виде мини-пилы, а другая – во время работы в виде фрезы по древесине.
