Самодельные приспособы для фрезера

Изготовление прибора

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

  • листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
  • четыре опорных бруска;
  • хомут для закрепления дрели на столе;.

Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

В основе хорошего фрезерного станка лежит электрический привод. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт. Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

Для сборки всей системы вам пригодятся следующие комплектующие:

хорошая электродрель;

фреза – элемент который покупается отдельно в специализированном магазине;

особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок

Особое внимание стоит обратить на лифт для регулировки — его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек

Саму фрезу после этого устанавливают на моторном валу

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек. Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

В итоге лифт будет включать:

  • каретки;
  • корпус, на который будет приходится основная нагрузка;
  • резьбовую ось;
  • крепление для фиксирования;
  • полозья скользящего типа.

При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления

Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

Особенности изготовления параллельного упора

Параллельный упор – это самое распространенное приспособление для ручного фрезера. Оно позволяет фрезе передвигаться по прямой линии относительно базовой поверхности, например, края стола или направляющей рейки. С помощью параллельного упора можно фрезеровать пазы, расположенные на обрабатываемой заготовке, или кромки.

Это приспособление практически всегда поставляется вместе с ручным фрезером. Но при его отсутствии можно справиться своими силами. Параллельный упор имеет простую конструкцию, поэтому его не составит труда изготовить самостоятельно.

В него включены следующие элементы:

Схема параллельного упора на ручном фрезере

  • штанги, вставляемые в корпус фрезера;
  • стопорный винт, фиксирующий штанги;
  • настроечный винт, позволяющий регулировать расстояние фрезы от обрабатываемой поверхности;
  • опорные накладки, благодаря которым приспособление упирается в обрабатываемую поверхность.

Для начала необходимо выбрать плоское основание, проходящее параллельно линии движения фрезы. В качестве упора может быть использован любой продолговатый предмет, который соединяют с фрезером одной, а лучше двумя, фиксируемыми штангами.

Чтобы подготовить упор к работе, нужно вставить штанги в отверстия, расположенные в основании фрезера, и зафиксировать их стопорным винтом. Далее приступают к регулировке расстояния между фрезой и поверхностью упора, задействовав регулировочный винт.

С помощью параллельного упора можно создавать не только прямолинейные, но и фигурные резы. Для этого приспособление дополняют еще одной деталью – деревянным бруском. Одна сторона детали должна быть прямой, а вторая округлой или угловой. Брусок располагают на рабочей поверхности так, чтобы его прямая сторона упиралась в упор, а криволинейная – в базовую поверхность.

https://youtube.com/watch?v=1oY6z3ZGjWA

Вертикальный фрезерный станок

Фрезерный станок вертикального типа наиболее популярен в домашних мастерских. Перед началом изготовления надо определиться с конструкцией с учетом поставленныхперед оборудованием задач, выбрать необходимые материалы, подготовить инструмент, рассчитать технические параметры будущего станка.

Выбор материалов для фрезера

При выборе материалов для изготовления станка следует учитывать такие рекомендации.

  • Станина. Она должна выдерживать значительные динамические нагрузки, что требует использование металла. Наиболее подходит квадратная или прямоугольная стальная труба. Можно применить уголок размером 100 и более миллиметров. Сборку можно производить с помощью сварочного аппарата или болтовых соединений. Второй вариант предпочтительнее, т. к. обеспечивает мобильность.
  • Столешница, рабочий стол. Столешницу можно изготовить из таких материалов: многослойная фанера, доска, ДСП или МДФ. Поверхность должна быть гладкой. Ее следует максимально защитить от повреждений. Часто используется покрытие из пластика, шлифованных досок или металла. Конструкция стола должна позволять хранить все необходимые инструменты и расходные материалы. На фото показаны примеры исполнения.

Электродвигатель. Подходит как асинхронный, так и коллекторный двигатель. Асинхронный прост в эксплуатации, не ограничивает размеров фрез, но достаточно шумлив. Коллекторный электродвигатель отличается доступностью, но его щетки подвергаются износу значительно быстрее.

Валы с сечением в форме цилиндра

Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.

Недостатки, связанные с цилиндрическими валами станков:

  • Недолгий период эксплуатации.
  • Значительный показатель люфта стержней.

Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.

Это является следствием закрытой втульной поверхности, которой не обладает шипорезная каретка. А посему необходимо учитывать тот факт, что аппаратная часть с ЧПУ будет функционировать менее устойчиво, чем похожий станок, используя обыкновенные круглые рельсовые движители.

Современные цилиндрические рельсы производятся и известными компаниями, и небольшими кустарями. Это влияет на стоимость аппарата и его технические составляющие. Случается, что каретки и рельсы одного производителя не соответствуют общим стандартам.

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

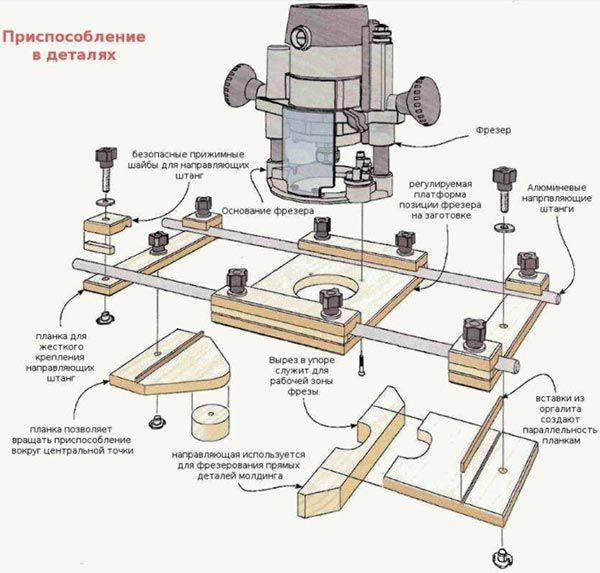

Приспособление по дереву в деталях

  • корпуса;
  • передвижной фрезерной каретки;
  • диска для установки угла поворота;
  • фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
  • стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве. С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

  1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
  2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
  3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
  4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Опорная доска

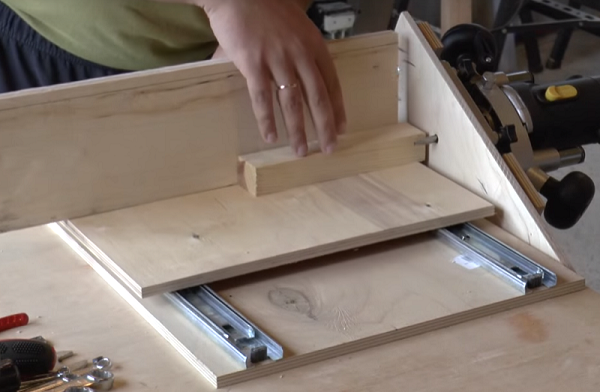

Заготовки ящиков в моей конструкции крепятся струбцинами к опорной доске. Чтобы она прослужила дольше и не сминалась от струбцин, для её изготовления я использовал террасную доску из лиственницы, которую выровнял на рейсмусе.

Сначала я планировал сделать опору единой доской, но она потребовала бы фиксатора снизу и, кроме того, нижняя кромка повреждалась бы пилой при резке шипов. Если бы я поднял опорную доску выше уровня шипов, то возникла бы проблема сколов на заготовках, особенно из фанеры. Поэтому опорную доску я сделал из двух частей.

4. Нижнюю, более узкую и короткую часть опорной доски жёстко прикрепип к упору основания шипорезки, а верхнюю оставил подвижной. Она перемещается с помощью деревянного блока с гайкой и шпильки по пазу в нижней части опорной доски.

5. В нижней части установил сменную противоскольную накладку из MDF. На подвижной части опорной доски установил боковой упор — строго перпендикулярно как к доске, так и к плите основания. Затем прикрепил на край основания брусок в качестве дополнительного крепления и сделал разрез основания для прохода диска.

6. Для безопасности в передней части, где выходит диск, вклеил защитный брусок. По бокам от этого бруска осталось место, куда будут установлены ручки для удобства перемещения шипорезки по полозьям стола пилы.

7. Для контроля над положением диска установил два указателя. Первый показывает, когда опорная доска установлена в «нулевое» положение, то есть когда диск плотно соприкасается своей плоскостью с боковым упором. Второй помогает считать обороты при вращении шпильки. В качестве второго счётчика использовал деревянный «бочонок», жёстко закреплённый на шпильку, на который нанес риски с шагом в 1/4 оборота.

8. Чтобы обеспечить более быструю работу, я использовал «бутерброд» из двух одинаковых дисков и прокладки между ними. Существуют специальные наборы для установки точной ширины паза, но они дороги, и у меня такого нет. Чтобы получить прокладку нужной толщины, я вырезал дюралевую шайбу толщиной чуть меньше необходимой и доводил до нужных размеров с помощью самоклеящейся алюминиевой ленты. Хочу отметить, что лучше использовать новые одинаковые диски. У меня один был новый, а второй — уже немного пользованный, в результате при резке в основании шипа появляется небольшая ступенька.

9. После множества проб и подгонов я получил «бутерброд» с шириной реза 5,25 мм, что соответствует 3 оборотам шпильки (1,75 мм х 3 = 5,25 мм). Это дало возможность делать шипы шириной 5,25 мм, поворачивая шпильку между резами на 6 полных оборотов. Если нужно было делать более крупные шипы, то количество оборотов пропорционально увеличивал.

10. Шипорезка готова к работе.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.


Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.


Самодельный циркуль с двумя направляющими


Основание


Уголок


Направляющие


Центрирующий штифт


Циркуль в сборе. Вид снизу


Циркуль в сборе. Вид сверху

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

  • основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
  • два башмака, которые перемещаются по пересекающимся направляющим;
  • две монтажные штанги;
  • кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

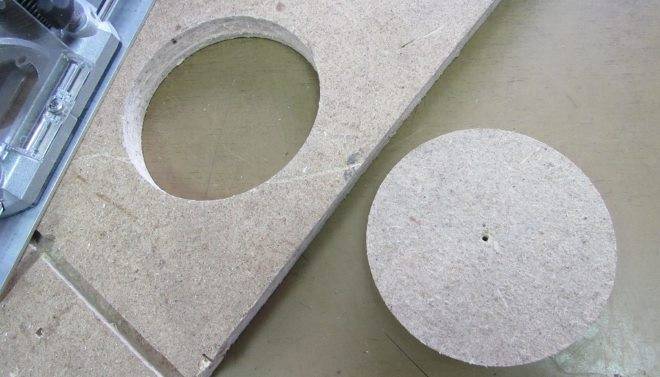

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

  1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
  2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
  3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
  4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.
