Собираем беспроводные наушники своими руками

Ремонт проводных наушников с микрофоном CHP 510

Проводные за ухом стерео наушники обычно имеют изношенные провода в шнуре, где они входят в телефон.

Мой друг принес мне наушники, которые вы видите на фотографии, с такой неисправностью. Он сам ремонтировал наушники, паяя разорванные провода, но они снова сломались. Такой способ ремонта приводит только к кратковременной работе наушников.

Хороший ремонт требует перерезания изношенного кабеля, разборки гарнитуры и пайки проводов непосредственно к звуковому передатчику.

Вам следует начать разборку гарнитуры, сняв амбушюр. Для этого нужно потянуть его пальцами, а лезвием плоской отвертки вытащить его из гнезда телефона.

После снятия ушной раковины стали видны четыре фиксатора. Иногда крышка телефона закрепляется винтами.

Чтобы снять крышку, надавите плоской отверткой на фиксаторы по очереди по направлению к центру и оттолкните их.

После вырезания изношенной части струны, я обнаружил, что она была навсегда сплавлена в эластичную трубу, которая защищала ее от резкого изгиба. Необходимо было извлечь проволоку из трубы с помощью бурового долота. После очистки трубка была помещена на шнур.

Затем, очень осторожно, чтобы не повредить провода, перережьте изоляцию ножом. Паяльник здесь не помогает, так как проводники практически расплавляются в изоляции, и их невозможно было сдвинуть с проводов

После снятия ПВХ-изоляции концы провода необходимо обжечь паяльником и флюсом. На фотографии показана проволока, подготовленная для пайки в гарнитуре.

Чтобы избежать путаницы с маркировкой, плохие провода не пустили сначала, но при пайке новых проводов, старый провод пустовали, а на его месте припаивали провода того же цвета.

Провода, идущие к открытому динамику наушника были припаяны непосредственно к его булавкам. Провода, идущие к второму наушнику и микрофону, были соединены между собой пайкой. Для изоляции использовалась бумажная клейкая лента, покрытая уже имеющимся слоем клея.

На фото изображены отремонтированные мной наушники CHP 510 и, надеюсь, они прослужат еще много лет.

Как отремонтировать вакуумные наушники или вкладыши?

Для ремонта любых беспроводных наушников понадобятся:

  • мультиметр;
  • маломощный паяльник (25—40 Вт);
  • флюс и припой (канифоль и олово);
  • бокорезы;
  • острый нож;
  • зажигалка;
  • изолента;
  • термоусадочные трубки разных диаметров;
  • кусок многожильного кабеля;
  • суперклей.

Как найти разрыв?

Если визуально не удаётся определить, какой из отрезков кабеля в беспроводных наушниках оборван, необходимо воспользоваться мультиметром.

Прозвонка мультиметром: основы процедуры ремонта

Возьмем те же беспроводные наушники JBL E25BT.

Нет звука в правом наушнике. Такое может произойти из-за частых механических нагрузок на расположенный рядом пульт управления.

Аккуратно, с помощью ножа, разбирают корпуса вакуумной заглушки и блока управления.

В самом наушнике к динамику должны быть припаяны 2 проводка разного цвета, а такой же расцветки проводники, выходящие с другой стороны кабеля, припаяны к плате управления.

На мультиметре ручку переключателя устанавливают в положение «прозвонка».

При замыкании щупов между собой должен раздаться звуковой сигнал, а на дисплее вместо единицы появится ноль.

Чтобы прозвонить наушники одним из щупов прикасаются к месту пайки провода определённого цвета на наушнике, другим щупом — к его месту пайки на плате управления.

Если проводник цел, его сопротивление равно нулю и раздастся звуковой сигнал. И также проверяется второй провод в кабеле.

Если оба провода целые, следует прозванивать сам динамик или искать причину в блоке управления.

Когда один или два проводка оборваны, то этот отрезок кабеля заменяют новым.

В случае, когда место повреждения кабеля удалось определить визуально или способом прощупывания, отремонтировать его можно, не разбирая Bluetooth наушники, блок управления, аккумулятор.

Делается починка в следующем порядке.

Предназначение

Прежде чем выяснить, как работают блютуз-наушники, рассмотрим, для чего они нужны и в каких случаях применяются.

Беспроводная связь очень удобна для занятых людей. Можно слушать музыку или другие записи, не опасаясь того, что провода запутаются или телефон выпадет из кармана. Это может быть полезно для спортсменов или других подвижных занятий, где провода могут просто запутаться.

Разговаривать по наушникам, работающим через блютуз, будет также комфортно, так как можно вставить один в ухо и слышать как собеседника, так и звуки окружающей среды.

Конечно, такая гарнитура подойдет и для обычных людей, ведь беспроводные устройство превосходят обычные с проводами.

Использование беспроводных наушников на компьютере или ноутбуке

Теория:беспроводные сети:измерение сигнала

Все современные модели ноутбуков имеют встроенный Bluetooth-модуль, что делает подключение удобным и понятным. Но если вы в этом сомневаетесь, то сначала можете проверить наличие встроенного блютуз-адаптера. Делается это следующим образом:

  1. Нажатием клавиш Win+R вызовите диалоговое окно.
  2. Вы должны увидеть строку, в которую необходимо ввести команду — ncpa.cpl. Подтвердите действие нажатием клавиши Enter.
  3. Если соединение активно и правильно настроено, вы увидите его в открывшемся окне.

Дело остаётся за малым — подсоединить беспроводную гарнитуру к ноутбуку. Рассмотрим, как это сделать на более современном варианте операционной системы Windows 10.

Как подключить

Порядок действий:

  1. Нажмите клавишу «Пуск». Перед вами откроется окно — отыщите в нём пункт «Параметры».
  2. В открывшемся окне выберите «Устройства».
  3. Здесь вам следует кликнуть строку «Bluetooth и другие устройства». Проверьте, чтобы ползунок был установлен в необходимое положение. При необходимости активируйте блютуз.
  4. Включите гарнитуру и установите на ней режим сопряжения.
  5. Вернитесь к настройкам ноутбука. В открытом меню нажмите надпись «Добавление Bluetooth устройства».
  6. Ноутбук начнёт искать доступные устройства.
  7. Когда он найдёт нужное, нажмите на него. Так вы запустите режим сопряжения.

После его установки зайдите в «Диспетчер устройств» или в «Панель уведомлений». Здесь вы увидите все доступные подключения. Найдите требуемое и выполните сопряжение.

Как включить и использовать другие функции

На корпусе большинства современных Bluetooth-гарнитур располагается три или более кнопок. Каждая из них отвечает за определённую функцию:

  1. Включение. Главная кнопка, с помощью которой включается и выключается устройство. Чтобы достигнуть желаемого результата, её необходимо нажать и удерживать в течение нескольких секунд. На корпусе некоторых моделей вместо кнопки может располагаться переключатель.
  2. Регулятор громкости. Чаще представляет собой пару кнопок с соответствующей маркировкой: «+» и «-». С их помощью можно регулировать уровень громкости, нажимая на нужную клавишу. Кроме того, в некоторых моделях они дополнены функцией перемотки.
  3. Пауза и воспроизведение. Позволяет управлять воспроизведением файлов. Также с её помощью можно принимать входящие звонки, включать и отключать голосовое управление, ставить аудиофайлы на паузу.

Кроме основных кнопок, на корпусе могут располагаться дополнительные клавиши:

  1. Выбор источника сигнала. Можно выбирать нужное устройство, например, USB-флешку, радио и другие.
  2. Управление микрофоном.

Как заряжать

Так как конструкция девайса не предусматривает наличие проводов, его необходимо регулярно подзаряжать. Для этого все Bluetooth-наушники и гарнитуры комплектуются USB-кабелем. Чтобы они служили долго, заряжайте их по мере необходимости. При этом не следует оставлять наушники подключенными к зарядному устройству на длительный срок. Время работы гарнитуры зависит от конкретной модели. Но в большинстве случаев оно не превышает шести часов.

Беспроводная гарнитура — удобное приспособление. Кроме того, оно способно прослужить вам длительное время. Главное, аккуратно пользоваться и правильно заряжать.

Детали, необходимые для сборки

Какие понадобятся детали можно посмотреть по старым наушникам. Давайте в отдельности рассмотрим каждый узел.

Штекер для подключения в разъем электронного устройства

К мобильному телефону, плееру или компьютеру наушники подключают штекером. Его диаметр соответствует размеру разъема 3,5 мм. Часто встречается другое название штекера – mini-jack. Деталь выполнена в форме стержня из наборных элементов. Это контакты, которые отделяют друг от друга диэлектрические шайбы. Количество контактов зависит от типа гарнитуры:

  • 2 контакта имеет штекер монофонической гарнитуры;
  • 3 контакта на штекере стереофонических наушников;
  • 4 контакта на стереофонической гарнитуре с микрофоном.

Важно правильно подобрать штекер по количеству контактов, иначе один из элементов гарнитуры может остаться неподключенный

Кабель

Для наушников нужен многожильный кабель. Длину определяют по своему усмотрению. Форма провода подойдет любая – круглая или плоская

Важно соответствие жил количеству деталей гарнитуры. Для простых наушников подойдет кабель с 3–4 жилами

Чтобы собрать гарнитуру с микрофоном потребуется провод с 4–5 жилами. Разобраться в их подсоединении не сложно. Каждая жила покрыта разноцветной изоляцией. Обычно желтый провод пускают на заземление, а жилы с другим цветом покрытия считаются сигнальные.

Динамики

От качества динамиков зависит звучание. По типу излучения деталь бывает низкочастотной или высокочастотной. Еще динамики разделяются на купольные и простые. Последний вариант чаще всего используется в недорогих наушниках. Простые динамики не обладают большой мощностью и чувствительностью, зато отличаются надежностью.

Отдельно купить деталь сложно. Проще динамики взять с поломанной гарнитуры

Важно предусмотреть их размер. Динамики должны поместиться внутрь корпуса будущих наушников

Микрофон

При изготовлении гарнитуры для мобильного телефона понадобится микрофон. Его лучше откусить кусачками вместе с отрезком провода от старых наушников. Микрофон располагается в запаянной пластиковой коробочке. Дополнительно может стоять кнопка вызова или регулятор громкости. Чтобы коробочек не разрезать, со стороны входа и выхода оставляют отрезок провода длиной 3–5 см. К этим отрезкам припаивают основной кабель гарнитуры. Цвет жил должен совпасть.

Как сделать наушники своими руками с нуля

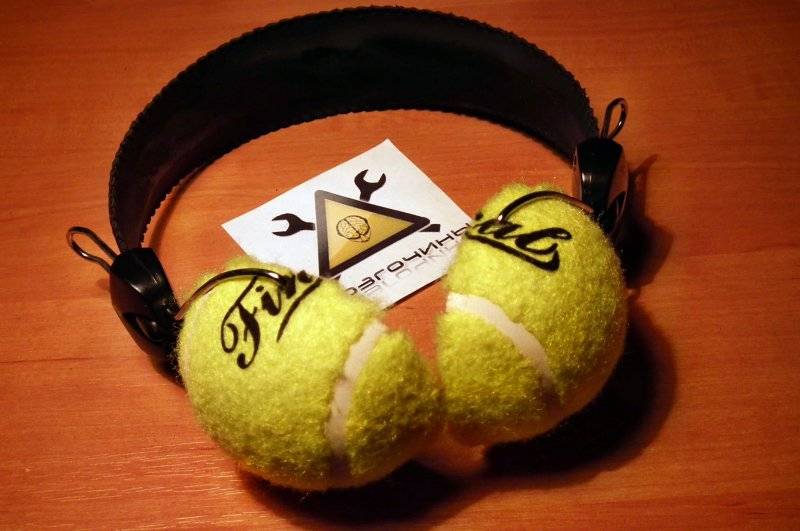

Наушники с громким звучанием можно собрать самостоятельно с нуля. Пользователь получит устройство, которое будет отвечать предъявляемым требованиям.

Этапы сборки:

  1. Выбор корпуса. Можно выбрать готовый корпус с подходящим размером и дизайном или же самодельный вариант. Некоторые делают наушники из дерева под заказ. Выбор ограничивается фантазией пользователя или доступными материалами. Корпус перед сборкой устройства нужно разобрать для монтажа электроники.
  2. Выбор и установка динамиков. Подходящие по мощности динамики нужно установить в корпус. При необходимости наличия микрофона, установить микрофон в корпус.
  3. Припаять кабель к динамикам. Закрыть корпус. Секрет улучшающий качество звука и басов – щели в корпусе необходимо промазать специальной мастикой.
  4. Припаять вывод кабеля к USB – разъему или штекеру.
  5. Изолировать провода разъему, заключить разъем в термоусадку.
  6. После этого останется проверить работоспособность, и при необходимости, устранить неполадки схемы.

Пошаговая сборка

Прежде чем сделать наушники своими руками, потребуется собрать все подходящие инструменты для работы:

  • несколько ножей для работы с проводами (перерезание и снятие изоляции);
  • паяльник;
  • лента изоляции или специальная термонакладка для того, чтобы соединять между собой отрезки кабеля.

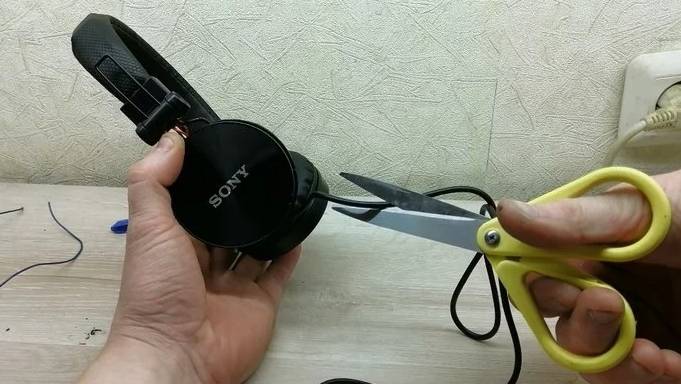

При отрезании штекера всегда следует оставлять несколько сантиметров старого кабеля, как и в случае отсоединения старых динамиков. Если штекер не работает, то он разрезается полностью вместе с корпусом и от контактов полностью отсоединяются старые провода, чтобы взамен можно было вставить новые. При необходимости с легкостью можно подобрать новый кабель.

В среднем длина кабеля от наушников может составлять до 120 см. Даже высокоомные модели редко находятся далеко от источника звука, так что кабель не влияет на качество звука. Если он будет слишком длинным, то тогда возможно падение качества, начиная от искажений и заканчивая полным исчезновением сигнала. А сильно короткий кабель будет неудобным в использовании.

Можно создать самодельные ИК-наушники для телефона, и тогда необходимость в расчете длины кабеля и проводах в принципе отпадает полностью. Корпус можно использовать любой, даже из дерева. При желании пользователь может украсить его мелкими деталями и оригинальным орнаментом.

После того как все было подготовлено и выбран желаемый вариант конструкции, следует этап непосредственной сборки новых наушников. Для начала следует подсоединить штекер.

Алгоритм действий здесь может быть разным в зависимости от работоспособности деталей:

  • если штекер рабочий, то провод просто припаивается к остальному кабелю;
  • при нерабочем варианте потребуется разобрать его полностью и соединить с новым кабелем.

Основание штекера защищено корпусом, между которым можно увидеть несколько тонких пластин – в зависимости от типа наушников их может быть 2, 3 или 4. Также в обязательном порядке присутствует и заземление.

Для достижения цели следует помнить, что зачистка от изоляции – обязательный этап. После этого расплавляется паяльником защитный слой, чтобы без помех соединить каналы с гнездами. Даже если провода перепутаются, это не должно повлиять на работоспособность в итоге. Далее требуется скрутить медные жилы, соединить с контактами и припаять. Друг от друга провода должны быть обязательно изолированы. Корпус закрепляется на финальном этапе. Иногда вместо него используют даже изоленту или пластиковый корпус шариковой ручки.

  • В случае кабеля он может быть монолитным или собранным из нескольких частей, и их придется скрутить друг с другом. Провода зачищаются от изоляции и с них снимается оплетающий слой. Скручивают их или линейно, или спирально. Скрученные провода спаиваются паяльником, их изолируют с помощью заземления, сверху жгут проводов скрепляется изолентой или специальной лентой, и заново устанавливается оплетка.
  • На финальном этапе подсоединяется динамик. На корпусе для этого есть специальные контакты, подсоединяется и припаивается заземление вместе с непосредственно основными проводами. Работа займет минимум времени и дальше требуется только собрать корпус обратно. После этого можно спокойно начинать пользоваться наушниками, которые были собраны своими руками.

Обрыв около наушника

Самым сложным этапом является разборка корпуса сломавшегося наушника.

Так как половинки заглушки (капельки) или вкладыша крепятся между собой с помощью клея, разъединить их можно острым ножом.

Для этого по длине всего шва лезвием делают небольшое углубление, поочерёдно нажимают ножом то на одну, то на другую половинку корпуса.

Некоторые мастера предлагают расколоть корпус наушников с помощью зажатия в тисках.

Если сдавливать наушник губками тисков в плоскости склеенного стыка, то от деформации появится трещина, и корпус сам распадётся на две половинки.

Этот способ может сработать только в том случае, когда для изготовления наушника применена качественная пластмасса первичной переработки, а иначе корпус растрескается в любых других местах, и к пайке проводов добавится ремонт корпуса.

Провод внутри наушника фиксируется завязыванием на узел или металлической скобой, которые не позволяют ему выйти за пределы кабельного канала.

После отпаивания остатка провода от динамика и удаления его из самого корпуса ремонт производится в следующем порядке:

  • с конца кабеля, идущего на наушник, оголяют оплётку на 1—1,5 см;
  • концы проводков (5—7 мм) очищают от лака, лудят;
  • кабель протягивают через кабельный канал задней половинки наушника;
  • на конце кабеля завязывают узелок или зажимают предохранительную пластинку;
  • концы проводов припаивают к динамику;
  • склеивают между собой половинки корпуса.

Как из любых наушников сделать беспроводные

По слухам, у смартфона, который компания Apple выпустит в следующем году, не будет стандартного 3,5-миллиметрового аудиовыхода. Это означает, что музыку на этом устройстве можно будет слушать только через беспроводные наушники либо наушники с разъемом Lightning (вероятно, совместимые «затычки» будут прилагаться в комплекте). Но что делать тем, кто уже подобрал себе наушники идеального дизайна с приличным звуком — не отказываться же от них из-за новой прихоти Apple? К счастью, беспроводной переходник для любых наушников можно соорудить своими руками, тем более, что для этого не требуется почти никаких умений, а стоить это будет очень дешево. Как сделать беспроводные наушники своими руками?

Помимо собственно наушников вам понадобятся еще два компонента: звуковой Bluetooth-адаптер и портативное зарядное зарядное устройство, которое будет его подпитывать.

Bluetooth-адаптер обычно выглядит как флешка с 3,5-миллиметровым гнездом для аудиоштекера. Он стоит на AliExpress дешевле двухсот рублей.

Переносные зарядные устройства бывают разного размера, но для этих целей лучше всего подойдет самый миниатюрный — размером с зажигалку. Например, такой:

Он питается от двух батарей или аккумуляторов AA. Когда они садятся, их можно просто менять на новые или заряженные.

Можно найти миниатюрный Power Bank со встроенным аккумулятором, вроде такого:

Если у вас есть все эти компоненты, можно приступать к созданию беспроводных наушников.

1. Вставьте в заряженную или оснащенную свежими батарейками беспроводную зарядку Bluetooth-адаптер. Если все хорошо, в адаптере замигает синий светодиод.

2. Подключите штекер наушников к аудиовходу Bluetooth-адаптера.

3. Откройте на смартфоне настройки Bluetooth и найдите Bluetooth-устройства. Среди них должен оказаться звуковой адаптер, подключитесь к нему. Если он затребует код, введите «0000».

4. Включите музыку и наслаждайтесь своими любимыми композициями.

Конечно, беспроводными ваши наушники будут считаться лишь условно — провода у них останутся, но подключать их к аудиовыходу смартфона больше не нужно. Такие же беспроводные наушники можно соорудить, если в вашем смартфоне перестал нормально функционировать 3,5-миллиметровый штекер, а ремонтировать его по какой-то причине не хочется. Имейте в виду, что Bluetooth имеет крайне ограниченный радиус действия, и если вы отойдете от своего смартфона больше чем на десять метров, звук в наушниках станет прерывистым или полностью пропадет.

Заменит ли Bluetooth-приёмник полноценные беспроводные наушники?

Если вам нужно использовать Bluetooth-приёмник при спортивных тренировках либо для взаимодействия с магнитолой, то подойдут даже самые дешевые устройства, рассмотренные в рамках сегодняшней статьи. Исключение может быть лишь у меломанов, которые слишком придирчивы к незначительным искажениям звука.

Если вы хотите использовать комбинацию проводных наушников с Bluetooth-приёмником для прослушивания музыки в спокойной атмосфере, то стоит обратить внимание только на дорогие модели гаджетов — как бы то ни было, наслаждаться музыкой с искажениями (пусть и небольшими) получится далеко не у всех

Трюк 1: Используем BT для удаленного доступа к компьютеру

Как-то для проведения презентации я пригласил одну длинноногую подругу – нажимать кнопку «пробел», чтобы перелистывать слайды в Power Point. Это удовольствие стоило мне недешевого обеда и двух часов пустых разговоров с Barbie girl. После этого я твердо решил: в следующий раз проблему отсутствия пульта ДУ я обойду по-другому. И обошел, воспользовавшись мобильником! Да-да, прямо с телефона можно перелистывать слайды, управлять музыкой – и делать еще бог знает что. Главное, чтобы на мобильнике и компьютере были установлены BT-модули. Мало того, что сэкономишь деньги и силы, так еще и выглядеть будешь непростительно модно. Показать такой фокус способен каждый, кто заюзает утилиту Bluetooth Remote Control

, не столь давно обновившуюся до версии 3.0. Она позволяет управлять компьютером с экрана любого мобильного телефона. Все очень просто. На компьютер ставится специальная серверная часть, а на телефон – программа-клиент, написанная на Java (требуется MIDP 2.0). После настройки нехитрой схемы ты сможешь дистанционно управлять мышкой и клавиатурой компа. И самое главное – получишь доступ к удаленному рабочему столу. Настоящий Remote Desktop прямо с экрана мобильного телефона! Ну, а с длинноногой подругой время можно провести куда более удачно.Bluetooth Remote Control пригодится и здесь: чтобы поставить романтическую музыку:).

Советы мастеров

Главный совет, который дают профессионалы – не спешить в процессе работы, потому что можно легко совершить ошибку. Пайка – дело кропотливое, требующее аккуратности, так как при неверном движении можно испортить деталь. При некачественном ремонте возможны такие ошибки, как ненадежная пайка, плохая изоляция проводов, использование штекера с коротким замыканием, а также неправильно подобранная длина кабеля из-за неверного обрезания, в результате чего выполнить пайку или собрать штекер невозможно.

Домашнему умельцу будут полезны и другие рекомендации бывалых мастеров.

  • Если пользователь не знает, как различить провода, ему поможет мультиметр в режиме омметра.
  • Нижний контакт любого штекера – это всегда левый канал. Следующий по порядку контакт – правый.
  • Если разрезается старый штекер, сделать для него корпус можно из пластикового колпачка от ручки или из чехла от иголки шприца. При этом внутренняя часть для надежной изоляции жил заливается эпоксидной смолой или клеем.
  • Пружина от авторучки, вставленная в дешевый штекер, защищает провод от перегибов и продлевает срок его службы.
  • Чтобы сделать простой держатель для работы со штекером, нужно просверлить в деревянной поверхности отверстие нужного диаметра, после чего поместить в него деталь.

Итак, если наушники для смартфона или компьютера вышли из строя, а дома уже есть несколько нерабочих гарнитур, из них можно собрать работоспособные головные телефоны. Этот процесс не занимает много времени и достаточно прост, если собрать нужные комплектующие и иметь необходимый инструмент, в частности – паяльник и мультиметр. Возможно, читателю также будет интересно, как сделать усилитель для наушника своими руками.

Как сделать своими руками

Начала симбиоза техники начинается с неполной разборки беспроводной колонки. Безопасной бритвой проходим по местам соединения половинок корпуса, чтобы разрезать клеевые спайки.

При разборе увидим закрепленные в отдельных половинках: широкополосную колонку, маленький аккумулятор, микросхему платы управления с кнопкой включения и проводами.

Основным необходимым устройством является плата.

  1. Аккуратно извлекаем ее с помощью отвертки, отгибая пластиковые усики крепления.
  2. Убираем дополнительный мусор в виде прокладок, скотча, креплений.
  3. Аккумулятор оставляем. Но при возможности заменяем на больший с таким же напряжением — время работы увеличится.
  4. Достаем так же колонку.

Выкидываем корпус колонки, все лишнее, приступаем к разборке наушников.

Раскручивается все при помощи той же отвертки с поддеванием половинок прибора. Амбушюры на чашке в дешевых экземплярах крепятся на 3 стерженьках из пластмассы и миллиграмме клея. Поэтому все снимается достаточно легко.

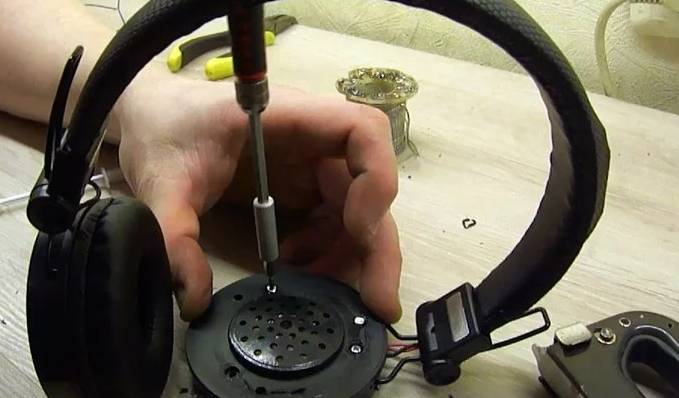

Чашка разбирается выкручиванием маленьких винтиков крестовой отверткой. После разъема половинок видно, что внутри достаточно места для размещения нашей снятой платы управления с автономного динамика. Обычно громкоговорители в наушниках не занимают весь предоставленный им объем.

Плату управления разворачиваем разъемом питания к выходу порта подключения динамика. Его все равно уже не будет, а отверстие понадобится.

Аккуратно располагаем плату внутри, убирая при необходимости лишние перегородки, увеличивая дырки. Закрепляем ее клеевым пистолетом или двойным скотчем. Увеличиваем длину провода для аккумулятора, который переносим вверх дужки.

Производим сборку, при которой центрируем выход питания платы с дыркой в чашке. В окончание собираем чашку с амбушюрами. Для крепления последних применим герметик или немного иного клея.

Под кнопку включения Блютуз-блока просверливаем отверстие, устанавливаем болтик или заклепку для нажатия снаружи. Сборка готова. Осталось проверить все в действии.

По факту изготовления получили наушники с выходными характеристиками разобранной колонки. Возможно, не самый лучший вариант, но достаточный для нетребовательного прослушивания музыки, просмотра фильмов и тому подобного.

Нужные детали и инструменты

К сожалению, не все готовы отвалить кучу денег за такую роскошь. Но сделать беспроводную гарнитуру своими руками вполне возможно.

Для того чтобы соорудить из обычного проводного прибора беспроводной модный аксессуар, нужно иметь:

  • проводные наушники;
  • Bluetooth – адаптер;
  • зарядное устройство (для зарядки аккумулятора).

Проводные наушники можно приобрести в магазине с техникой. Bluetooth имеет вид флешки с разъемом гнезда в 3,5 мм. Портативные зарядные устройства бывают различных типов и размеров, но для такого предназначения понадобится самое миниатюрное, его будет вполне достаточно, чтобы максимально зарядить аккумулятор.

Весь перечисленный список несильно ударит по карману, так как стоимость на эти товары небольшая. Цена на Power Bank в среднем 200–300 рублей, можно найти дороже и качественнее, но бюджетного будет достаточно. К тому же, если в нем сядет аккумулятор, его будет нежалко отправить в контейнер с мусором и приобрести другой.

Bluetooth-адаптер с китайского сайта стоит дешевле 150–200 рублей. Гарнитуру для прослушивания музыки тоже можно присмотреть на сайте с китайскими товарами.

Схема сборки

Когда весь необходимый инвентарь собран, можно приступить к самодельной сборке устройства в домашних условиях. В Bluetooth-адаптер вставьте переносное зарядное устройство.

Далее подключите штекер от наушников к гарнитуре адаптера, а в настройках телефона активируйте функцию Bluetooth. В списке найденных устройств найдите свой адаптер и подключитесь к нему, в случае запроса на введение кода-пароля можно написать стандартный «0000» либо же «1111».

Впрочем, это и все что требовалось. Конечно же, провода все же останутся, так как это основной механизм в таком приборе. С помощью проводов подается сигнал к плате внутри наушников, и звук воспроизводится. Шнуры можно обмотать вокруг адаптера или самого наушника, и мешать они точно не будут.

Этот способ удобен, когда разъем для подключения гарнитуры сломан, – можно обойтись без него, так как подключать наушники к телефону больше не нужно. Еще один плюс такого аксессуара в прослушивании музыки в радиусе десяти метров от телефона, то есть носить его с собой в руке и по дому больше не нужно. Когда вы выйдете за пределы радиуса, музыка перестанет играть или будет прерывиста. Когда вы снова войдете в радиус сопряжения устройств, музыка опять заиграет.

Можно купить специальный чехол для таких наушников, и их будет легко найти среди других предметов.

Как правильно сделать наушники своими руками

Приступаем к пошаговым действиям:

Для начала необходимо приобрести выход, который будет подходить для компьютера или мобильного источника. Наиболее распространённым сегодня является miniJack. Его диаметр бывает 6.3 мм и 3.5 мм. Второй больше пользуется спросом и его применял каждый хоть раз в жизни.

Теперь необходимо убрать крышку со штекера, который приобретён. Через данное отверстие необходимо провести прочный и надёжный кабель, чтобы он мог обладать четырьмя жилами.

Провод закрепляется при помощи стойки на верхушке штекера. Она оснащается отверстием. Для данного отверстия необходимо припаивать несколько проводников. Остаётся два проводника. Их требуется паять к маленьким контактам.

Закрепите всю конструкцию при помощи изоленты. Проверьте омметром устройство на проблему короткого замыкания.

На оголовье необходимо прицепить металлическую линейку. После подключаем по два провода к каждому из излучателей и один из них соединяем со стойкой штекера, другой с каким-либо малым контактом.

Альтернативный способ

В Интернете многие сайты обращают внимание на способы сделать беспроводные наушники своими руками, вам просто нужно выбрать тот вариант, который вам подходит

Есть еще одна альтернатива изготовлению беспроводного аксессуара в домашних условиях. Этот вариант не так прост, как предыдущий, но если ваши руки растут в правильном направлении, то вполне возможно все. Для этого нужно набраться терпения и использовать следующие материалы:

  • проводные наушники (абсолютно подходят для любого бизнеса);
  • Адаптер Bluetooth;
  • сварщик.

Разберите наушники и наушники Bluetooth любым удобным способом. Все нужно делать очень аккуратно, чтобы не задеть находящуюся рядом герметичную проводку и запчасти.

Выньте карту, отвечающую за передачу информации по Bluetooth, проверьте регулятор громкости, он должен быть включен. Припаяйте микросхему Bluetooth внутри корпуса наушников с помощью паяльника.

Будьте осторожны с паяльником и платой. Также учитывайте наличие входа для зарядки аккумулятора на внешнем входе. Зарядное устройство необходимо подключать плавно, чтобы соседние детали не мешали.

Таким же образом активируйте Bluetooth на своем смартфоне и найдите устройство, необходимое для сопряжения. Если вас попросят ввести специальный код, введите его и нажмите «Подключиться» или «Готово». Если устройство не было обнаружено, скорее всего, придется обратиться к мобильному специалисту, так как Bluetooth на смартфоне находится в ненадлежащем состоянии и требует ремонта.

Когда устройство работает, включите музыку на смартфоне и наслаждайтесь прослушиванием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
