Как самостоятельно изготовить подъемно-поворотные ворота?

Виды подъемных сооружений – какие можно сделать самому?

Подъемные ворота в гараж чаще всего изготавливаются в двух основных вариантах. Они могут быть секционными или поворотными. Ворота первого типа представляют собой конструкции, собранные из нескольких пластиковых, деревянных либо стальных панелей высотой до полуметра. Соединение отдельных элементов в общее сооружение осуществляется посредством шарнирных петель. Подвижные детали (муфты, ролики) делают из пластмассы или металла. А вот направляющие для ворот всегда изготавливаются из нержавейки. Изнутри подъемно-поворотные конструкции утепляют пенополиуретаном. Это обеспечивает качественную теплоизоляцию гаража.

Подъемно-поворотные ворота практически невозможно сделать самостоятельно

Поворотные ворота для гаража характеризуются достойными прочностными характеристиками, простотой и безопасностью эксплуатации. Недостаток этих конструкций состоит в том, что сделать их своими руками практически нереально. Если вы планируете оснастить автодом такими воротами, придется приобретать их в виде комплекта элементов в специализированном магазине. Монтаж заводского набора при этом можно произвести самостоятельно, ориентируясь на инструкцию производителя.

Подъемно-поворотные ворота можно сделать самому. Их конструкция, о которой мы подробно расскажем в следующем разделе, проста и долговечна. Ключевое преимущество таких складных систем – высокий уровень защиты гаража. Их невозможно взломать без шума. Кроме того, поворотные сооружения обеспечивают по-настоящему удобный выезд

Также они не занимают перед гаражом лишнего пространства, что очень важно для многих автомобилистов

Недостатки поворотных систем:

  • «съедают» около 25 см высоты проема (только когда находятся в открытом положении);
  • необходимость в использовании качественных (а значит, дорогостоящих) материалов;
  • большая масса ворот.

Еще один минус поворотной конструкции – при значительном повреждении выполнить ремонт системы невозможно. Ворота придется полностью демонтировать, а затем осуществлять их повторную сборку.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

  • Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
  • Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
  • Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
  • Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
  • При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

  • ведро цемента М400;
  • два ведра очищенного песка;
  • четыре ведра гравия;
  • вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

  • Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
  • После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
  • После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

  • нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
  • система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
  • чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
  • систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
  • можно оснастить систему оборудованием для автоматического управления;
  • разрешено применять гаражах для одной или нескольких машин.
  • возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
  • поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
  • нахождение створки в открытом виде, снижает уровень высоты проема;
  • механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
  • монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

  • высокая прочность;
  • простота;
  • стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

  • Изготовление рамы.
  • Установка роликов.
  • Создание щита.
  • Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

https://youtube.com/watch?v=9UK8eY7eMA4

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Как своими силами изготовить подъемные гаражные ворота

Перед тем, как начать изготавливать подъемные гаражные ворота своими руками необходимо определиться с механизмом открывания. После выбора его типа, снимаются размеры проема ворот, проектируется эскиз конструкции, приобретаются материалы и инструмент.

Для работы понадобятся:

  • Деревянные бруски, для изготовления коробки – сечением 12 х 8 сантиметров и на потолок 10 х 10 сантиметров.
  • Металлические штыри.
  • Уголки равносторонние: для рельсов, сечением 40 х 4 и для рамы 35 х 4.
  • Швеллер №8 для кронштейна.
  • Пружина.
  • Металлический прут, диаметром 8 миллиметров.

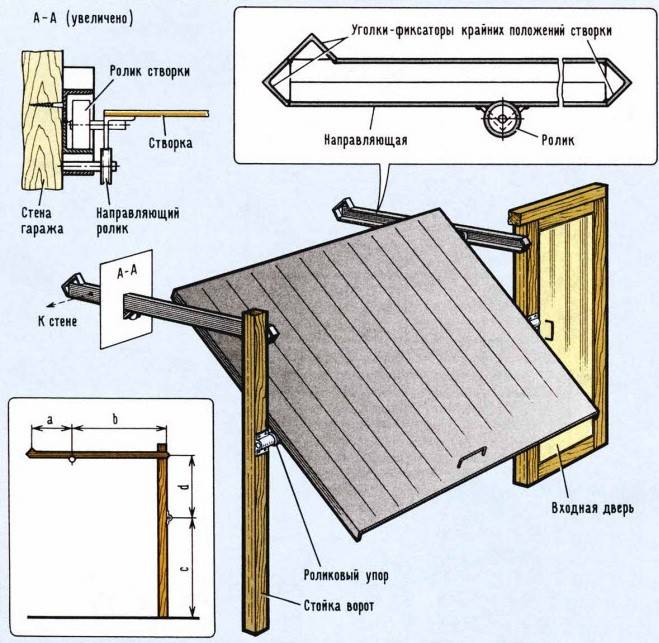

Схема установки ворот

Инструкция, по которой изготавливаются ворота гаражные подъемные своими руками предлагает:

  • Собрать каркас из двух вертикальных брусков и одного поперечного. Детали соединяются стальными угольниками или пластинами.
  • Вертикальные стойки заглубить в стяжку пола на два сантиметра.
  • В проеме каркас зафиксировать стальными штырями.
  • Собрать раму для полотна ворот.
  • Полотно ворот собирается из досок, снаружи покрывается стальным листом.
  • Пенополистирол, пенопласт можно использовать для теплоизоляции.
  • Изготовить опору для узла: в одной из полок уголка сверлятся два отверстия диаметром 10 миллиметров для крепления опоры к стойкам, в другой полке еще три отверстия под фиксацию пружинного кронштейна. Для пружины опору лучше делать из швеллера.
  • Из полосы металла изготовить регулировочную пластину, для соединения пружины и кронштейна.
  • Крайние витки пружины выгибаются в виде зацепов, снизу присоединяется регулятор напряжения, изготовленный из прутка. На одной стороне получается кольцо, на другой выполняется нарезка резьбы.
  • Из уголка изготовить шарнирный узел для низа конструкции с отверстием диаметром 8,5 миллиметров и приварить его к раме между ребром, расположенным снизу и серединой отверстия, предназначенного для установки рычага механизма подъема, расположенного на 120-миллиметровом шарнире.

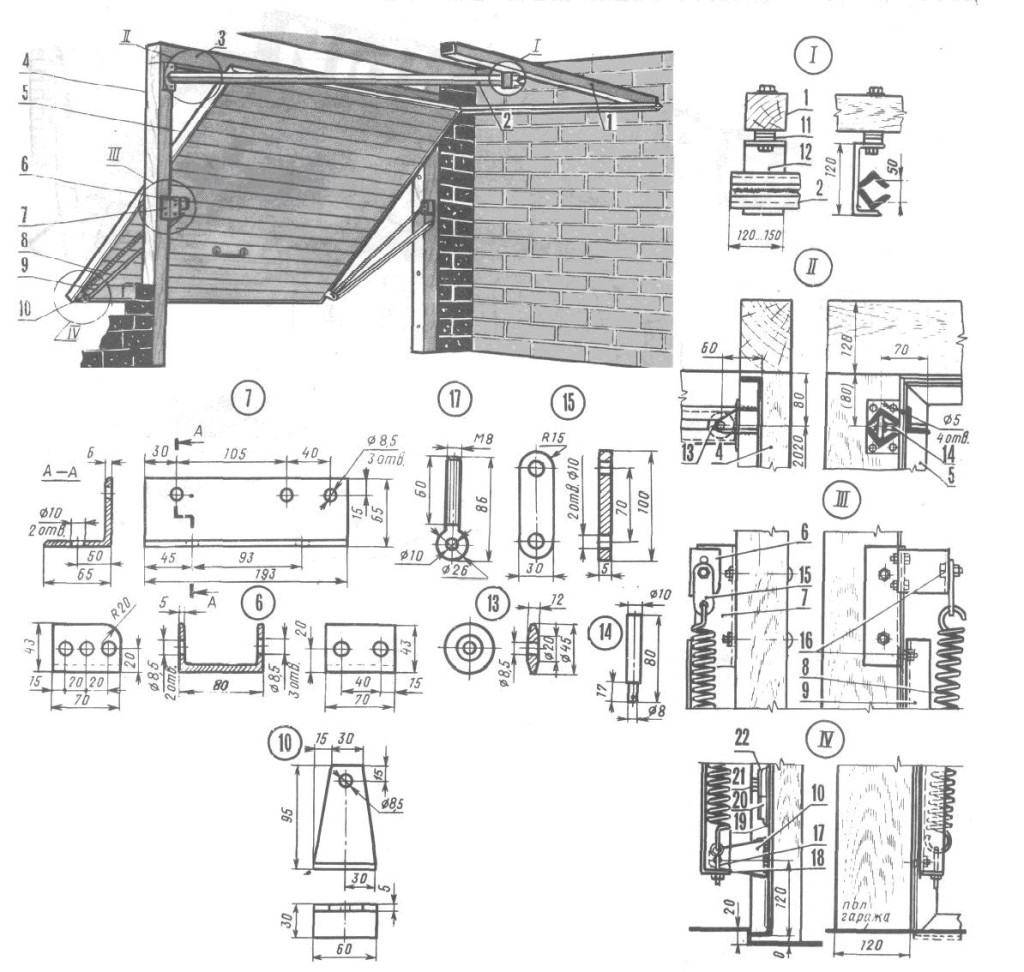

Детали и узлы для сборки гаражных ворот

  • К торцу рычага приварить пластину для установки регулятора напряжения.
  • Изготовить рельсы, по которым будут перемещаться ворота. Для этого соединяются два уголка, а затем свариваются таким образом, чтобы между их вершинами оставалось внутреннее пространство в пять сантиметров и свариваются по одному краю.
  • Рельс приварить к пластинке с отверстиями. Между осью направляющего и ребром, установленным внизу поперечины, следует оставить промежуток 8 сантиметров.
  • На другом конце рельсы приварить кусок швеллера, отступив от конца примерно 15 сантиметров.
  • Швеллер фиксируется болтом к потолочному бруску.
  • В процессе монтажа следует проводить постоянный контроль горизонтальности направляющих.
  • Полотно дополнительно можно оснастить стопорными системами, которые увеличат его безопасность, а установка разных предохраняющих механизмов защитит от взлома.
  • Увеличить количество света в гараже, можно установкой в полотне вставок из полупрозрачного материала.
  • Для придания конструкции дополнительной устойчивости можно наклеить компенсирующие накладки и установить резиновую окантовку.

Как правильно сделать ворота подъемные для гаража более подробно покажет видео. Так же на нашем ресурсе Вы можете подробно узнать о распашных гаражных металлических воротах с калиткой.

Подготовка к строительству

Процесс создания секционно-подъемных ворот — занятие, над которым предстоит потрудиться. Это объясняется наличием большого числа деталей, крепежей и др. Поэтому, невзирая на то, что готовое воротное оборудование будет стоить немного дороже, лучше обратиться к специалистам за помощью. По крайней мере, такие ворота будут более качественными.

А если вы все-таки решились на самостоятельные работы, тогда необходимо как следует подготовиться: заняться отделкой проема, замерить и рассчитать конструкцию, материалы, инструменты, а также закупить и доставить на место стройматериалы.

Выбор материала

Чтобы изготовить каркасную коробку под отдельную панель необходимо следующее:

  • Профиль;
  • Стальные уголки;
  • Пеноплекс.

Зафиксировать панели можно посредством стальных петель. Последние крепятся в 3-х месторасположениях. В проем вставляются направляющие рельсы, изготавливаемые из профиля или 2-х металлических уголков. Их придется сварить между собой.

Место, где вертикальные и горизонтальные рельсы соединяются, нужно сделать из П-образного швеллера (профиля). Альтернативой может послужить Z-образный элемент.

Из последнего профиля создаются горизонтальные рельсы. Они фиксируются стальным подвесом разнообразной конфигурации. Если направляющие присоединяются к балкам из дерева, то можно обойтись стандартным уголком.

Чтобы создать противовес, нужно взять стальной трос, сечение которого равно 4 мм. Также понадобятся подвесной ролик, канатный шкив, фиксирующий карабин, груз и соответствующие пружины.

Расчёт материала

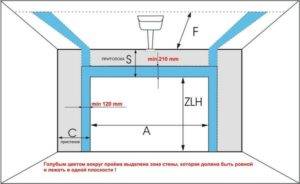

Чтобы правильно рассчитать количество стройматериала, который потребуется для работы, необходимо высчитать габариты будущих ворот.

В этом помогут следующие значения:

  • Высота проема – величина, зависящая от габаритов транспортного средства. Лучше, если она будет больше высоты автомобиля примерно на 30-40 см;
  • Ширина проема – величина, аналогичная предыдущей. Здесь она также должна превышать автомобильные габариты примерно на 20 см;
  • Притолока – пространство между проемом и потолочной поверхностью. Величина зависит от привода, но лучше, если в запасе будут дополнительные 30 см;
  • Заплечники – величина, зависящая от противовеса и пружин.

Перечисленные показатели и данные, которые можно узнать с их помощью, помогут вычислить требуемый объем стройматериалов.

Список материалов и инструментов

Чтобы обшить полотно принято использовать профлист, поверхность которого покрыта полимерами. Закупая стройматериал, рекомендуется брать немного больше, чем ожидается.

В ходе монтажных и сборочных работ понадобится сварочная техника

Но, самое важное, это уметь им пользоваться, иначе толку никакого. Дополнительный инструментарий: перфоратор, болгарка, дрель, рулетка, шуруповерт, ключи

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

  • Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
  • Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Устройство и принцип функционирования откидных ворот

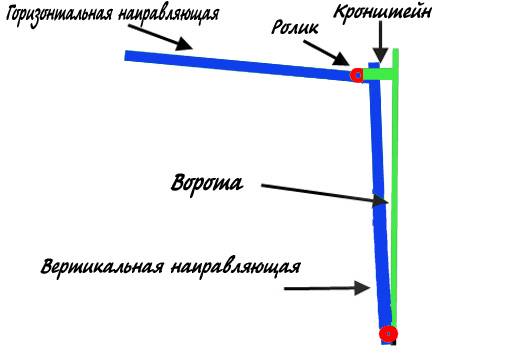

Конструктивно описываемые системы, которые многие владельцы гаражей изготавливают своими руками, выполняются в виде максимально прочной и надежной опорной рамы и полотна, закрывающего входной проем. Схема таких сооружений приведена ниже.

Откидные ворота теоретически можно соорудить без направляющих. Но специалисты не советуют этого делать, чтобы не снижать эксплуатационную надежность конструкции. Полотно ворот выполняется цельным. Если у вас в хозяйстве есть лишняя древесина, входной щит реально собрать из нее. Но лучше делать полотно из профилированных листов. Этот материал относительно недорогой. А полотно из него обеспечивает отличную оптимальную защиту от посторонних. Если автодом используется круглогодично, профлисты нужно утеплить пенополиуретаном.

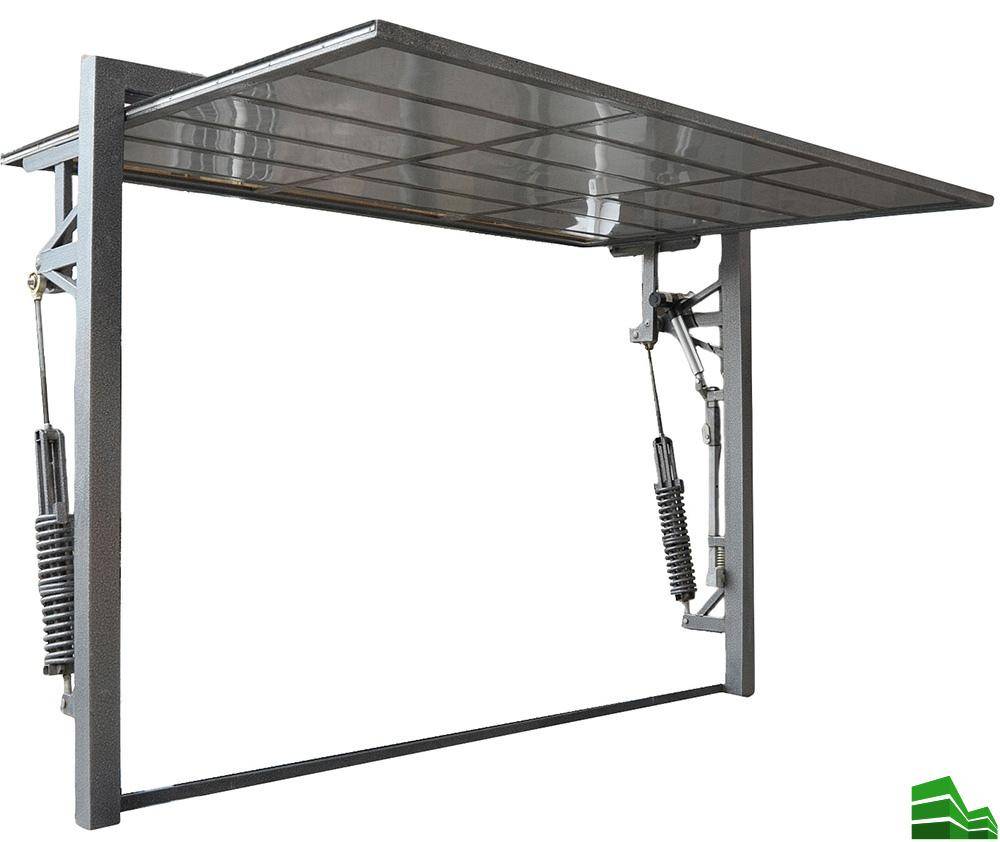

Для облегчения подъема полотна рекомендуем применять специальные пружины-компенсаторы. В целом же перемещение воротной створки осуществляется рычагами, пружинами и роликами (так называемый шарнирно-рычажковый механизм). Привод системы может быть механическим либо электрическим. Механика считается более надежной при длительной эксплуатации. Электропривод – капризнее и дороже. Но зато он намного удобнее в применении (открытие/закрытие конструкции выполняется по команде с дистанционного пульта).

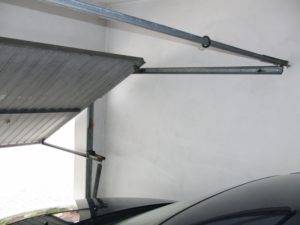

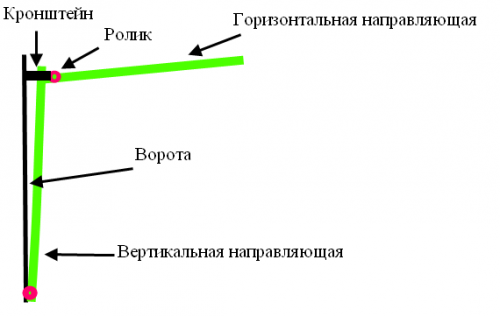

Функционируют откидные системы просто и понятно. При открытии ворот верхняя их часть отклоняется, а затем перемещается в сторону балки по подшипникам либо роликам, где и фиксируется в горизонтальном положении (параллельно потолку). Данная система не требует установки наружных петель, которые злоумышленники могут срезать болгаркой. Это обеспечивает уникальную безопасность подъемных ворот.

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

  • высота проема;
  • ширина проема;
  • высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
  • расстояние, на которое проем удалён от боковой стены;
  • глубина гаража.

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

  • брус направляющих рельсов горизонтальный;
  • рельс направляющий;
  • брус коробки ворот горизонтальный;
  • стойка коробки вертикальная;
  • рама створки ворот;
  • кронштейн для крепления пружины;
  • уголок шарнира;
  • пружина;
  • рычаг механизма подъема;
  • кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

  • брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
  • брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны – при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
