Как проверить УЗО на работоспособность: методы проверки технического состояния

Проверка функций УЗО

Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:

  • специальной кнопкой на корпусе выключателя;
  • гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
  • имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
  • с помощью постоянного магнита;
  • с помощью специального точного электронного прибора, выпускаемого для этих целей.

Рассмотрим каждый из способов проверки дифавтомата более подробно.

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.

Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:

Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.

Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.

На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:

I = U/R

Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.

Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.

О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:

Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.

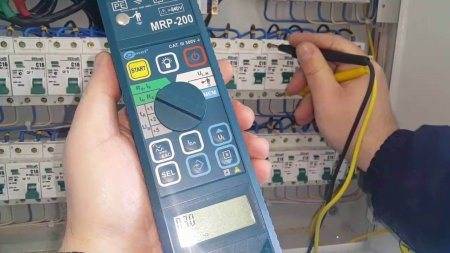

Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.

На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:

Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!

Рекомендуем также прочитать:

  • Как проверить УЗО на срабатывание
  • Причины срабатывания дифференциального автомата
  • Причины поражения электрическим током

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

  • убедитесь, что отключена нагрузка;
  • включите автомат, если выбило, значит, неправильное подключение проводников;
  • убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
  • проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
  • попробуйте включить устройство защиты.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

  1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
  2. Обычной батарейкой от 1,5 В до 9 В.
  3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
  4. Простым постоянным магнитом.
  5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Что представляет собой УЗО?

Правильное название УЗО — автоматический выключатель остаточного тока. Этот выключатель используется для автоматического прерывания цепи, когда несимметричный ток превышает заданную составляющую, возникающую при определенных условиях.

Внутренний механизм устройства работает в соответствии со следующими правилами Нейтральный и фазный проводники подключаются к клеммам и сравниваются с током. Когда вся система в норме, нет разницы между показаниями фазного тока и нейтральной линии. Их появление указывает на утечку. После анализа ненормального состояния устройство отключается.

Функции, выполняемые автоматическим выключателем остаточного тока, не характерны для обычных автоматических выключателей. Последние реагируют только на перегрузки или короткое замыкание.

Проще говоря, устройства остаточного тока активируются и отключаются, когда ток начинает течь от устройства, подключенного к цепи или цепи развязки.

HVAC часто устанавливаются в цепях, где может произойти утечка и где существует высокий риск поражения людей электрическим током. В домах и квартирах это места, где скапливается водяной пар и, следовательно, повышается влажность. Кухни и ванные комнаты. Эти помещения также наиболее насыщены всевозможной бытовой техникой.

Минимальный ток, который может ощущать человеческое тело, составляет 5 мА. При 10 мА мышцы сокращаются спонтанно, и человек не может покинуть опасное устройство. Воздействие тока 100 мА приводит к летальному исходу.

Обычные электроприборы могут стать причиной поражения человека электрическим током, если они не заземлены или если это не учтено при строительстве. Если изоляция кабеля любого из устройств разрушена, ток будет протекать через корпус устройства.

При отсутствии заземления любой, кто прикоснется к такой поверхности, будет поражен электрическим током. Для предотвращения этого необходимо установить автоматический выключатель замыкания на землю.

УЗО работают по-разному. Производители выпускают устройства с дополнительным источником питания и без него для нормальной работы электронных схем.

Электромеханические устройства защиты воздействуют непосредственно на ток утечки, используя потенциал предварительно подключенной механической пружины. Электронные УЗО полностью зависят от напряжения в сети. Для их запуска требуется дополнительный источник питания. По этой причине последние устройства считаются ненадежными.

Нормы и рекомендации

Базовым документом, на основании которого выполняется официальная проверка устройств контроля токов утечки, является стандарт ГОСТ Р 51327.1-2010. Помимо терминологии, в нём приведено несколько алгоритмов проверок, включаемых в аттестационную документацию электролабораторий и заверяемых Ростехнадзором.

Прежде, чем приступить к подробному рассмотрению методик, напомним о некоторых особенностях таких проверок:

  1. В методическом смысле следует различать УЗО и дифференциальные автоматы. Для каждой из указанных разновидностей автоматических выключателей применяется свой алгоритм контроля.
  2. Для составления экспертного заключения о работоспособности приборов необходимо оценить не только базовые параметры тока и напряжения, но и временные показатели скорости срабатывания.
  3. Кроме этого, следует учитывать, что коммутирующие характеристики УЗО могут зависеть от фазовых характеристик тока, поэтому проверка должна проводиться с полной имитацией реальных фазовых соотношений в той сети, где постоянно работает прибор.

Помимо методических указаний по проведению измерений, любые испытания, проводимые ЭТЛ, должны выполняться с учётом требований электротехнической безопасности, поэтому при разработке алгоритмов проверок необходимо также придерживаться требований стандарта ГОСТ Р 50571.16-2007.

Проверка с помощью контрольной лампы

Для этого теста потребуется собрать несложную электрическую схему, как в лабораторной по физике. Суть ее состоит в моделировании утечки отключающего тока, при котором УЗО обязано сработать.

Электрическое сопротивление схемы рассчитывается сообразно предельному дифференциальному току. У бытовых устройств его величина — 30 мА (порог неотпускания).

Формула расчета взята из закона Ома: R = U/I, сопротивление — это напряжение, поделенное на ток. Ток указан в характеристиках УЗО — 30 мА. Напряжение бытовой сети — 220 В. Подставляем в расчет немного завышенное значение, так как ровно 220 в сети бывает редко.

230 В / 0,03 А = 7666 Ом. Это число можно округлить до 7700.

Значит, общее сопротивление всей тестовой схемы должно быть 7,7 кОм.

Собираем схему из слабой лампочки на 10 Вт — ее сопротивление равно примерно 5350 Ом. Вторым элементом будет резистор (можно купить в магазине радиодеталей) на 2,35 кОм, мощностью 10 Вт. И еще потребуется два медных проводника длиной не более 30 см.

Лампочку нужно ввернуть в патрон. К контактам патрона припаять провода. Один провод разрезается пополам, и между двумя его кусками впаивается резистор так, чтобы получилось последовательное соединение с лампой.

Схема готова. Проверьте, включено ли УЗО, а также если ли рабочее напряжение, и коснитесь фазового контакта в розетке одним из проводников. Второй нужно соединить с клеммой заземления. Защитное устройство должно выбить.

Проверять таким способом защитное устройство через розетку можно, только если к розетке подключена «земля». В большинстве старых домов заземление есть только в общем щите, поэтому для проверки ВДТ необходимо один провод нашей схемы подключить к нулевому входу УЗО, второй — к выходной клемме фазы на нем же.

Лампочка загорится вполнакала, демонстрируя, что ток проходит, и исправное УЗО немедленно сработает.

Способы проверки УЗО и ДИФ автомата на работоспособность

Собирая электрощит для дачи я озаботился тем, что УЗО или ДИФ автомат могут быть бракованными или просто выйти из строй со времением.На этапе сборки электрощита мне необходима была гарантия того, что применяемые мною УЗО работоспособны.

Как же проверить УЗО / ДИФ автомат на исправность?Есть несколько способов такой проверки.

— Стандартный — кнопкой «ТЕСТ» на корпусе устройства.— Батарейкой— Проверка по току утечки— Магнитом

1 Стандартный — кнопкой «ТЕСТ» на корпусе устройства. Данным способом проверяется работоспособность УЗО или ДИФ автомата встроенными средствами — создается утечка тока по которой происходит срабатывание.Иногда бывают случаи, когда кнопкой «Тест» не происходит срабатывания, но само УЗО работоспособно.В таком случае все же лучше поменять такое УЗО.Проверку работоспособности УЗО / ДИФ автомата посредством нажатия на кнопку «Тест» на корпусе устройства необходимо осуществлять 1 раз в месяц.

2 Батарейкой Батарейкой можно проверить УЗО / ДИФ автомат на номинал 10 — 30 mA.Берете батарейку на 1,5 — 9 вольт. Присоединяете к ней проводки к каждому полюсу.Один проводок от батарейки подключаете к контакту фазного входа, а второй — к фазному выходу — исправное УЗО / ДИФ автомат должны сработать.УЗО / ДИФ автомат должны также сработать и при подключении батарейки к нулевому входу и к нулевому выходу.Если тестируется УЗО на 10 — 30 mA, то такой способ проверки будет действенный — так можно по быстрому проверить на работоспособность устройства в магазине.

Еще нюанс:УЗО с характеристикой А можно проверить батарейкой подключаемой любой полярностью.УЗО с характеристикой АС сработает только в одном случае — т.е. если при проверке такого устройства оно не сработало, то просто поменяйте полярность подключаемых контактов.

3 Проверка по току утечки (есть варианты с использованием земляного провода и без земляного провода) Для этого используется сопротивление нагрузки — резистор.Один конец резистора подключается на выход фазного провода УЗО, а второй — ко входу нулевого провода.Для такой проверки необходимо знать конкретное сопротивление для конкретного тока утечки — это легко вычисляется с помощью закона Ома:

I — сила токаU — напряжениеR — сопротивление

Отсюда мы при необходимости можем также узнать напряжение и сопротивление:

Сопротивление нагрузки для проверки срабатывания подключается одной стороной к фазному выходу проверяемого УЗО, а второй стороной к нулевому входу.

Следует заметить, что проверяемое УЗО / ДИФ автомат могут и не сработать при таких сопротивлениях нагрузки, поскольку по ГОСТу допускается разброс значений. Здесь можно посмотреть на приборчик собранный для проверки УЗО и ДИФ автоматов по токам удечки.

4 Магнитом Магнитом можно проверить какое УЗО у вас в руках — электромагнитное или электромеханическое.Лучше всего использовать электромеханическое УЗО.

Если вы возьмете проверяемое взведенное (включенное) УЗО и поводите каким нибудь магнитом по его боковой стороне (с одной и с другой стороны), то электромагнитное УЗО сработает, а электромеханическое — нет.Это быстрый способ проверки устройства в магазине / на рынке.

Конечно же подобные устройства лучше всего приобретать ТОЛЬКО у официальных дилеров чтобы не нарваться на подделку.

Когда необходимо проверять

В первую очередь УЗО рекомендуется проверить при покупке во избежание приобретения бракованного устройства. Методика предварительной проверки следующая:

  • проверить аппарат на предмет внешней целостности (повреждения корпуса недопустимы);
  • проверить соответствие маркировки на корпусе заданным требованиям (для бытового применения используются только УЗО типа А или АС);
  • проверить ход и фиксацию рычажного переключателя, он должен жестко фиксироваться в каждом из двух положений — вкл/выкл.

Если у вас с собой пальчиковая батарейка и отрезок электропровода или магнит, то вы можете использовать их для предварительной проверки УЗО — способы описаны ниже. Но следует помнить, что испытания батарейкой или магнитом допустимы только для электромеханических ВДТ.

Более дешевые электронные устройства нуждаются в подключении к источнику питания, поэтому испытание таких УЗО возможно только после покупки — на специальном стенде или после непосредственной инсталляции в электросеть.

Фактически для бытовых электросистем достаточно делать проверку раз в полгода. На производстве цикл проверочных работ стандартизирован, проверки проводятся по расписанию, данные вносятся в протокол проверки УЗО и журнал проверочных работ.

При помощи контрольной лампы

Утечку тока через лампу устраивают так:

замеряют напряжение в сети

Оно может отличаться от стандартных 220 В на 10 единиц в большую или меньшую сторону, что важно. Для примера берется 210 В;
подбирается лампа с патроном для нее. Для проверки УЗО с уставкой тока утечки 30 мА используется светильник мощностью 10 Вт;
у контактам патрона лампы подключают два провода, соединения изолируют

Свободные концы проводов освобождают от изоляции и зачищают.

Для проверки УЗО с уставкой тока утечки 30 мА используется светильник мощностью 10 Вт;
у контактам патрона лампы подключают два провода, соединения изолируют. Свободные концы проводов освобождают от изоляции и зачищают.

Затем выполняют вычисления:

  1. требуемое сопротивление для ограничения тока в цепи до 30 мА при напряжении 210 В: Rт = U / I = 210 / 0.03 = 7 кОм;
  2. сопротивление лампы. При напряжении 220 В ее мощность составляет 10 Вт, следовательно, сила тока равна I = W / U = 10 / 220 = 0.0455 А.

Тогда сопротивление лампы равно: Rл = U / I = 220 / 0.0455 = 4835 Ом. Сопротивление лампы бессмысленно замерять мультиметром, поскольку в холодном состоянии оно в 10-12 раз ниже, чем в горячем. Потому его определяют именно расчетом. Сопротивление дополнительного резистора: Rдоп = Rт – Rл = 7 000 – 4835 = 2165 Ом. На дополнительном резисторе будет выделяться мощность: Wр = I^2 * Rдоп = 0,03^2 * 2165 = 1.95 Вт.

Порядок действий зависит от типа проводки:

  • с заземлением. Проверку выполняют на любой из защищаемых УЗО розеток. Определив индикаторной отверткой гнездо с фазой, сюда подключают один из проводов, а вторым касаются вывода заземления. Ток потечет по цепи «фаза-резистор – лампа-земля» минуя нулевой проводник, что вызовет срабатывание УЗО. Если лампа горит (свечение будет очень тусклым), значит, аппарат защиты не сработал. Но такое явление может иметь место из-за недееспособности заземления. Рекомендуется выполнить контрольную проверку по второму методу;
  • без заземления. Проверку осуществляют в распределительном щите, где установлено УЗО. Сверху и снизу у него имеется по 2 клеммы: к верхним (L1 и N1) подводятся «фаза» и «ноль» от сети, к нижним (L2 и N2) подключается защищаемая цепь. Одним проводом тестера касаются нижней фазной клеммы (L2), вторым — верхней нулевой (N1). Исправное УЗО отключится.

Ни в коем случае нельзя организовывать утечку тока через систему отопления или иные не предназначенные для этого металлические конструкции. Если расчеты сделаны с ошибкой, сила тока может превысить 30 мА и тогда кто-то из жильцов, случайно прикоснувшись к батарее, может получить электротравму.

Устранение неисправностей при срабатывании УЗО

Определив, что причиной неисправности является не сама автоматика защиты, а приборы, подключаемые к сети, можно легко найти «нужный» прибор. Для этого достаточно, отключив всю технику от питания, включать её поочерёдно вплоть до срабатывания защитного оборудования.

Наиболее часто, решая, почему выбивает УЗО, бывает обнаружено перенапряжение из-за включения электроплиты или стиральной машины. Эти бытовые приборы в совокупности с уже используемыми ранее (подключенными к питанию) вызывают резкое повышение нагрузки, и может сработать, не только УЗО, но и обычные правильно подключенные автоматы выключения .

Не включайте одновременно слишком много мощных приборов или бытовой техники. Подобное подключение может вызвать срабатывание УЗО или даже повреждение в электроцепях.

Если причина срабатывания УЗО заключается в проводке, то оптимальным решением будет замена её на новую. Впрочем, даже в новой проводке может обнаружиться утечка тока и тут проверка УЗО должна также должна проводиться, только после всех работ и застывания раствора. Если даже после окончания работ защита срабатывает, то следует проверить все точки питания (выключатели, розетки, осветительные приборы), поочерёдно отключая их от сети или проверяя вручную.

Важно знать, не только как проверить УЗО. но и как найти, а потом ликвидировать неисправность

Поэтому следует точно выяснить место обрыва или замыкания и устранить неполадку. После устранения неисправности следует повторно провести проверку УЗО, подключив все приборы и оборудование в помещении.

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника. При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Пошаговые действия при испытании

Обратите внимание, что такими исследовательскими работами занимаются только обученные сертифицированные электрики. Проверки должны соответствовать всем нормам и заявленным требованиям

Метод проверки определяется:

  • Условиями эксплуатации автомата.
  • Методом монтажа.
  • Видом устройства.

Все результат проверок фиксируются в протокол. После того, как документ подписывается всеми ответственными лицами и ставится печать, то он считается действенным. Если в ходе работы были выявлены неполадки, то они перечисляются также в протоколе. Проверка УЗО как минимум проводится один раз в три года.

Исследования проводятся если:

  • Устанавливались новые автоматы.
  • Восстанавливалась электроцепь.
  • Вводилась в работу новая электроустановка.

Как будем проверять УЗО

Из сказанного должно быть предельно понятно, что вся необходимая для проверки информация берётся из государственных (международных) стандартов, причём львиная доля информации указана прямо на корпусе. Для нас наибольшее значение имеют:

Схема проверки устройства

Тип УЗО – с защитой от сверхтоков или без неё. Чтобы не врубить по ошибке куда-нибудь не туда. Для второго класса приборов сразу же смотрим номинальный условный ток короткого замыкания Inc. Что это? Перед тем, как подключить УЗО и автоматы, осмотрите корпус. Если имеется значок предохранителя на схеме (см. рисунок), то это значение, при котором нитка должна расплавиться. Иногда за ним также стоит в прямоугольной рамке некий предел со значением порядка 4000 – 6000. Это Inc для УЗО, то есть амперы которые может выдержать прибор, пока нитка предохранителя окончательно сгорит. Такая маркировка применяется обычно для УЗО без встроенной защиты от сверхтоков.
Рабочий номинальный ток помогает сориентироваться, на сколько контуров нужно разбить электрическую сеть в квартире. Это скорее эксплуатационный, а не испытательный параметр. Рабочее напряжение обычно не указывается, если оно составляет 220 В.
Ток утечки измерить достаточно сложно, но способ для этого простой: нужно включить лампочку параллельно с сопротивлением U/I = 220/0,03 = 7,3 кОм. Специально взято сопротивление немного меньше, нежели точное частное, чтобы превысить порог срабатывания. Через такой резистор потечёт ток порядка 30 мА на землю, что и обусловит необходимую утечку для срабатывания. Ну, и, конечно, должно работать устройство встроенного самоконтроля прибора

Обратите внимание, что напряжение в розетке может отличаться от 220, поэтому нужно корректировать номинал резистора. А вот длину провода заземления можно не учитывать, значением в этом случае можно пренебречь.
То, что в других обзорах называют током короткого замыкания, например, 1000 А, проверять не нужно ни в коем случае. Это предел, выше которого УЗО сгорает

И достичь таких значений в обычной квартире скорее всего не представляется возможным.

Это предел, выше которого УЗО сгорает. И достичь таких значений в обычной квартире скорее всего не представляется возможным.

Мы хотели бы также заметить, что в описании приборов широко фигурирует такое понятие, как количество циклов срабатывания.

Итак, мы дали понять, как работает УЗО, и надеемся, что теперь читатели смогут выбрать УЗО для квартиры и провести проверку в необходимом объёме.
