Проверка датчика температуры в стиральной машине

Проверка датчика температуры на работоспособность и дальнейшая замена

Для начала необходимо найти сам датчик температуры, чтобы определить работает ли он вообще в стиральной машине, или же нет.

Первым шагом будет обесточивание стиральной конструкции. Затем машину нужно разобрать. Самый простой вариант – это достать термистор из стиральной машинки, который расположен внутри ТЭНа. В большей части различных моделей стиралок от разных компаний производителей нагревательный элемент находится в их нижней (цокольной) части.

Выполняем изъятия термистора в четыре действия:

  1. Снимаем заднюю панель стиральной машинки;
  2. Отсоединяем от датчика провода, которые направлены на регулятор температуры (внешний);
  3. Немного ослабляем винт, который придерживает ТЭН;
  4. Извлекаем термистор из устройства.

Вот термистор в наших руках. Чтобы его проверить, вам понадобиться мультиметр, с помощью которого мы сможем померять сопротивление. Пройдем все поэтапно:

  1. Сначала нужно настроить  мультиметр на измерение сопротивления;
  2. Теперь необходимо присоединить проводки к контактам этого датчика. (Справка: 20 градусов – это около 6000 Ом, или 6кОм);
  3. Проверяем работоспособность: для этого опустим датчик в горячую воду, при этом смотрим на результаты мультиметра. Датчик работоспособен в случае, когда сопротивление будет ниже. К примеру, если температура 50 градусов, то показатель сопротивления должен равняться примерно 1350 Ом.

Если термодатчик не работает, то ему необходима замена, так как ремонту он уже не подлежит. Собирайте конструкцию обратно в том же порядке, как и разбирали.

Для того, чтобы подобраться к газонаполненному датчику температуры, нужно открывать не только заднюю панель, но и переднюю крышку (где находиться панель управления). Это нужно для того, чтобы отсоединить датчик (а точнее его внешнюю часть) от самой панели.

Когда вы отсоединили внешний датчик, необходимо вернуться к задней крышке, снять её и найти на корпусе бака проводки. Аккуратно стяните резиновую изоляцию, чтобы не повредить медную трубочку. Сделать это можно тоненьким шилом, или же иголкой

Осторожно залезьте под кожу резинки и проведите пару кругов – в таком случае изоляция будет легче стягиваться. Немножко усилий при легком нажимании на датчик (надавите на основание, продвинув датчик немножко вглубь), и он сам выпрыгнет из паза

После такого действия можно смело вытащить датчик температуры через бак (а точнее отверстие, находящиеся в нем). Дальше все просто – отсоедините провода и проверьте его мультиметром.

В большинстве случаев в газонаполненных датчиках ломается медная трубочка, и в такой момент газ (фреон), находящийся внутри, выходит.

В итоге работа датчика становится невозможной. Замена производиться следующим образом. Для начала купите новый датчик (желательно комплект, в который входи еще и переключатель) и установите его на месте старого, после чего соберите все в том же порядке.

Биметаллический датчик температуры также труднодоступен, к нему необходимо так же пробираться через бак. Потом отсоединять провода от термостата.

Затем контакты подсоединяем к мультиметру, и смотрим результат сопротивления. Нагрейте воду до горячей температуры и опустите в нее датчик – данное действие необходимо для того, чтобы проверить изменения в сопротивлении. Если показатели сопротивление резко упали, значит, термодатчик работоспособен, если же нет, то он требует замены.

В основном биметаллические датчики ломаются из-за износившейся пластинки. В таком случае замена датчике очень проста, купите новый термостат (такой же) и установите на место старого.

Признаки поломки датчика температуры: основные поломки

От исправности датчика температуры зависит вся будущая жизнь вашей стиральной конструкции. Поломку можно также оценить внешне, при этом ничего не разбирая.

Вот несколько основных признаков.

  • При разном стиральном режиме и определенной выбранной вами температуры нагревательный элемент доводит воду в стиральной машинке до кипячения;
  • Во время процесса стирки, корпус машинки очень сильно накаляется, а из двери загрузочного люка идет пар.

Если в вашей стиральной машинке есть такая проблема, то от нее необходимо немедленно избавится. В противном случае это может привести к сгоранию вашего нагревательного элемента. И не забывайте, что замена ТЭНа в несколько раз дороже, чем замена датчика температуры.

Заменить датчик температуры в стиральной машине довольно легкое и простое задание, с которым может справиться абсолютно любой человек. Вам всего лишь нужно купить точно такой же температурный датчик и поставить его на место старого. Желаем вам удачи!

Как узнать сопротивление датчика температуры кондиционера

Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data) .

Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.

Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.

Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.

Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.

Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.

При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.

Так что применять этот способ можно лишь на время при крайней необходимости.

Для правильной работы и соблюдения заданного режима стирки стиральные машины оснащены множеством различных датчиков. Датчики несут за собой функцию передачи данных главному управляющему модулю о температуре и уровне воды в баке, скорости вращения двигателя и других параметрах всего работающего механизма изделия.

Опираясь на полученные показания датчиков, электронный блок контролирует весь заданный цикл программ. Датчик температуры в стиральной машине является одним из важнейших устройств, информирующих блок управления о состоянии температуры воды в баке прибора. Необходимо соблюдение заданного параметра для улучшения качества стирок наших вещей и избежания порчи их недопустимой превышенной термической обработки.

Также термостат для стиральной машины служит для выявления неисправностей нагревательного элемента, прессостата и возможного некорректного подключения стирального агрегата к необходимым для его работы коммуникациям. Но как и любая деталь, термистор стиральной машины подвержен естественному износу или поломке в результате несоответствующих условий эксплуатации.

Неисправность датчика температуры влечёт за собой некорректность показаний для электронного блока или полное их отсутствие. Современные машинки оснащены системой распознания своих неисправностей и реагируют на происходящие поломки своих деталей и улов, или причины по которым они вызваны. Своевременная замена неисправного термостата необходима главным образом для избежания порчи вещей от возможной температуры, превышающей допустимую для данного типа ткани.

Как прозвонить тэн мультиметром

Если показания датчика температуре при его проверке оказались соответствующими, а стиральная машинка всё равно стирает в холодной воде значит требуется проверка тэна мультиметром. Проверить тэн тестером довольно просто, для этого необходимо снять с него провода, перевести мультиметр в измерение минимального сопротивления и щупами прозвонить контакты нагревателя.

Сопротивление нагревателя воды должно быть 25-35 Ом. После необходимо проверить возможный пробой на корпус. Для этого мультиметр перевести на максимальные значения измерений сопротивлений, одним щупом коснуться любого из контактов детали, а вторым её корпуса.

При неповреждённом корпусе сопротивление на тестере будет равно единице. Проверять тэн на пробой корпуса необходимо предварительно выдержав его некоторое время в воде, сухой нагреватель может показать положительные результаты измерений.

Неисправный нагреватель требуется заменить для нормальной работы стиральной машины и для избежания повреждения электрическим током пользователей прибора. Большинство современных стиралок распознают возникающий пробой на корпус стиралки и отключают программу.

Также, если в цепи питания стиральной машины есть УЗО, то это устройство полностью обесточивает розетку при малейшем пробой электричества на корпус изделия. Это может возникнуть и из-за использования электрических приборов в плохо проветриваемых помещениях, или при повышенной влажности.

Проверка термистора

Электронный термодатчик меняет сопротивление при изменении температуры окружающей среды, именно в этом и следует убедиться. Для работы нужен мультиметр. Требуется выполнить следующее:

  1. отсоединить провода от датчика;
  2. извлечь его из гнезда;
  3. переключить прибор в положение тестирования резисторов;
  4. проверить мультиметром сопротивление (нормальное значение при комнатной температуре будет около 6 кОм);
  5. опустить термистор в горячую воду;
  6. выполнить повторное измерение.

Ориентировочно при температуре 50 градусов сопротивление термистора должно быть ниже 1,5 кОм. В случае постоянного значения или если прибор показывает «разрыв», датчик меняют. Установку выполняют в обратной последовательности, последней крепят заднюю стенку стиральной машины.

Если же поломка не выявлена, причиной неисправности может служить сгоревший нагревательный элемент.

Проверка датчика температуры в стиральной машине

Термодатчик – специальный прибор, контролирующий нагрев воды в барабане. Он отслеживает нужную температуру и вовремя отключает нагреватель для экономии энергии. Если вдруг ваш прибор перестал нагревать воду или затрачивает на это слишком много времени, возможно, дело именно в этом датчике. Узнаем, как проверить работоспособность датчика температуры в стиральной машине.

Расположение датчика в стиральной машине

Проверка функциональности

Для проверки датчика температуры необходимо обеспечить к нему доступ. Чтобы это сделать, обесточьте стиралку и перекройте подачу воды. Далее придется демонтировать внешнюю панель и некоторые внутренние части. Проще всего удалить из системы термистор, так как он находится непосредственно в ТЭНе. В популярных моделях, таких как Индезит и Самсунг, термодатчик установлен в нижней части системы.

Для демонтажа термистора потребуется:

  • снять заднюю панель машины;
  • отключить от проводов термодатчик;
  • ослабить крепление ТЭНа;
  • удалить термистор из системы.

После демонтажа датчика, вам потребуется мультиметр, чтобы измерить сопротивление. Выполняется это таким образом:

  1. Настройте мультиметр и приготовьтесь проверить сопротивление.
  2. Подключите щупы прибора к контактам термодатчика. Помните, что при достижении температуры в двадцать градусов сопротивление должно быть не выше 6000 Ом.
  3. Опустите термодатчик в воду и внимательно отслеживайте показатели мультиметра. В случае исправной работы датчика, его сопротивление начнет снижаться. В воде температурой тридцать пять градусов оно дойдет до отметки 1350 Ом.

Распространенные поломки

Чаще всего в этих датчиках выходит из строя медная трубка, которая выступает в качестве проводника фреона. В итоге функциональность датчика нарушается, и приходиться заменять деталь на новую. Приобретя новую запчасть, установите ее на место вышедшей из строя.

Внешние признаки неполадок в датчике могут принимать следующие формы:

  • стирка с любым режимом и произвольно выбранной температурой все равно проводиться в кипяченой воде;
  • внешние панели стиральной машины сильно нагреваются в процессе работы, из загрузочного люка может клубиться пар.

Наличие этих признаков означает срочную необходимость в замене устройства по контролю за нагревом. Дальнейшая эксплуатация машинки с неработающим датчиком может привести к серьезным поломкам всей системы или перегоранию нагревателя. Заменить вышедший из строя ТЭН будет довольно хлопотно и дорого.

Различные типы термодатчиков

В современных моделях чаще всего устанавливают один из трех типов датчика:

  • газонаполненный;
  • биметаллический;
  • термистор.

Отличаются они в первую очередь устройством и особенностями при замене.

Газонаполненный

Этот тип датчика сконструирован из двух деталей. Одна из них выполнена в виде металлического кругляша размером 20 -30 миллиметров. Эта деталь расположена во внутренней части бака и измеряет температуру воды при соприкосновении с ней. Вторая деталь газонаполненного датчика выполнена в виде полой трубочки из меди. Она подключена ко внешнему регулятору температуры, который встроен в панель управления программами.

Внутреннее пространство датчика заполнено фреоном. При воздействии высоких температур он расширяется, провоцирую замыкание контактов, соединенных с нагревателем.

Биметаллический

Это устройство выполнено в виде той же таблетки, что и первое. Внутри этой детали расположена биметаллическая пластина, выгибающаяся при воздействии температур. Это провоцирует замыкание контактов и прекращению нагрева воды.

Термистор

Сейчас набирает популярность третий вид термодатчиков, а именно термистор. Выполненный в виде цилиндра диаметром в 10 миллиметров, он устанавливается прямо на ТЭН. Он работает на принципах изменения сопротивления, а главным его преимуществом считается простая замена

Как проверить термодатчик стиральной машины

Если стиральная машина начинает вести себя не так как обычно, а именно:

  • Долго стирает;
  • На ощупь рукой при стирке стекло люка остаётся холодным или очень горячим (не согласно задаваемой температуре);
  • Происходит сбой программы, на дисплее высвечивается какой-то код ошибки;
  • После стирки выявлено плохое качество удаления загрязнений; то необходимо проверить термостат на предмет его правильной работы;
  • Для этого понадобиться определить где он находится. Лучше всего его демонтировать с места установки и проверять вне машинки.

В разных моделях стиральных машин это делается по разному, но принцип схож во всех случаях:

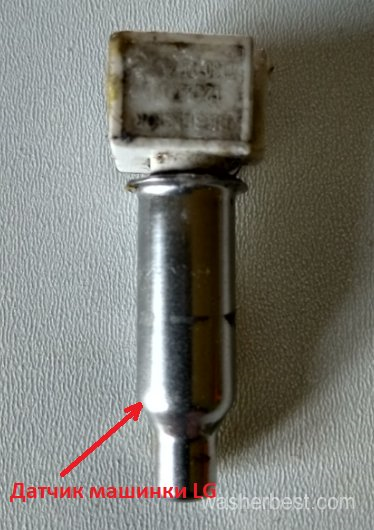

  • Машинка LG. Снять заднюю крышку корпуса изделия. Датчик температуры в стиральной машине lg находится или в самом нагревателе или в баке слева от тэна. Для демонтажа из тена необходимо расслабить гайку крепления спирали, снять провода с термостата и потянуть его на себя. Мультиметр перевести на измерения сопротивления на шкалу 200 кОм. Измерения производить при комнатной температуре. Щупами коснуться контактов датчика. Сопротивление го должно быть примерно 50 кОм.
  • После этого не отнимаю щупы от контактов опустить датчик в заранее подогретую воду. Сопротивление датчика плавно должно изменяться без обрывков показаний на экране тестера (показания не должны исчезать). Если показания исчезают или их вообще нет, то датчик необходимо заменить на новый;

  • Стиральная машина Индезит. Снять заднюю крышку машинки. Датчик находится в нагревателе. Ослабить крепление тэна и извлечь из него датчик, предварительно отключив от него проводку.
  • Показания исправного датчика при комнатной температуре равны примерно 20 кОм. При его нагреве в горячей воде показания будут уменьшаться;
  • Стиралка Bosch.

Для того чтобы добраться до термостата необходимо:

  1. Снять лоток для порошка, в его нише открутить саморез;
  2. Потом открыть смотровое окно фильтра насоса, открутить саморез крепления фальшпанели;
  3. Фальшпанель подать вправо и потом на себя;
  4. Под ней выкрутить 2-4 самореза крепления передней съёмной части корпуса;
  5. Открыть люк и демонтировать внешний хомут манжеты, саму резину заправить внутрь корпуса;
  6. Нижнюю часть передней панели отнять от корпуса на пару сантиметров и потянуть вниз, она сойдёт с направляющих. Останется только отсоединить провода от замка блокиратора;
  7. Нижней передней части бака будет виден тэн машинки с датчиком внутри;
  8. Ослабляем крепление нагревателя и снимаем термистор. Его нормальное сопротивление будет равно 6.2 вОм. Если показания значительно отличаются от номинала, то необходима замена термодатчика в стиральной машине;
  9. Стиральная машинка Канди. Датчик температуры в изделиях этом марки имеет форму таблетки и находится в задней части бака вне нагревателя. Его нормальное сопротивление равно 20 кОм, при нагреве показания должны идти на уменьшение;
  10. Изделия Самсунг. В этих стиралках описываемый нами датчик расположен спереди машины, установлен в тэн.

Устаревшие датчики в виде самого регулятора температуры, трубки с фреоном и концевика на ней проверить можно следующим образом:

  • Поставить регулятор на положение «0»;
  • Нагреть воду например до температуры 50 градусов;
  • Перевести регулятор в положение 45-48 градусов и опустить концевик датчика в нагретую воду.
  • При этом спустя несколько секунд в регуляторе прозвучит лёгкий щелчок, а на контактах регулятора произойдёт обрыв цепи питания тэна.
  • Можно при проверке подключить щупы тестера к контактам регулятора, а сам мультиметр перевести на «звонок».

Даже если датчик температуры стиральной машины не вышел полностью из строя, а только не соблюдает дачу нужных показаний, его всё равно необходимо заменить на новый. Опираясь на его значения сопротивления процессор управляющего модуля контролирует уровень нагрева воды при стирках.

Не корректные показания термистора приведут к порче ваших вещей в результате повышенной термической обработки, или как минимум повлияют на некачественное удаление загрязнений при стирке в холодной воде.

Разновидности датчиков

В стиральной автоматической машине может быть установлен один из трех типов датчиков:

  • газонаполненный;
  • биметаллический или
  • термистор.

Каждый из них отличается устройством, принципом работы, а значит, имеет свои особенности при замене и проверке.

Газонаполненный термостат состоит из двух частей, первая представляет собой металлическую таблетку, диаметр которой составляет от 20 до 30 мм, а высота до 30 мм. Эта металлическая таблетка располагается внутри бака машины, так что она соприкасается с водой для измерения ее температуры. Вторая часть датчика имеет форму трубки, изготовленной из меди, она соединена с внешним регулятором температуры, расположенным на панели управления машинки. Внутрь этих деталей датчика закачан газ – фреон. Под действием температуры воды фреон расширяется или сжимается, что приводит к замыканию и размыканию контактов, идущих на нагревательный элемент.

Биметаллический терморегулятор также имеет форму таблетки диаметром от 20 до 30 мм и высотой до 10 мм. Внутри таблетки располагается небольшая биметаллическая пластинка. При нагревании воды до выбранной температуры пластинка выгибается, что приводит к замыканию контактов, нагрев воды прекращается.

В последних моделях стиральных машинок в качестве термодатчика устанавливается термистор. Он представляет собой металлический цилиндр, диаметр которого около 10 мм и длина 30 мм. Закрепляется такой термодатчик на самом нагревательном элементе. Принцип его работы основан не на механической работе элементов, а на изменении сопротивления при нагревании воды до нужной температуры.

Проверка работоспособности датчика и его замена

Для того чтобы проверить работает ли терморегулятор стиральной машины, нужно до него добраться. А для чего первым делом отключаем машинку от электрической сети. Теперь необходимо разобрать саму машину. Проще всего «изъять» из машины термистор, ведь он находится внутри Тэна. В большинстве моделей машин нагревательный элемент расположен в нижней части стиральной машинки.

Чтобы снять термистор, необходимо:

  1. Открыть заднюю крышку стиральной машины.
  2. Отсоединить провода от датчика, идущие на внешний регулятор температуры.
  3. Ослабить винт, удерживающий Тэн.
  4. Достать термистор из Тэна.

Теперь когда, датчик извлечен, нужно взять мультиметр и измерить сопротивление. Выполняем следующие действия:

  • настраиваем мультиметр на измерение сопротивления;
  • подцепляем щупы мультиметра к контактам датчика. При температуре 20 0 С сопротивление датчика равно около 6000 Ом.
  • опускаем датчик в горячую воду и смотрим изменение показаний на мультиметре, при изменении температуры датчика. Если датчик исправен, то сопротивление будет падать, и при температуре около 50 0 С оно будет равно 1350 Ом.

Чтобы добраться до газонаполненного датчика, помимо вскрытия задней стенки стиральной машины, придется снять еще и переднюю панель управления. Это необходимо для того, чтобы отсоединить внешнюю часть датчика, как показано на фото.

Вернувшись к задней части автоматической машины, находим на корпусе бака вывод с проводами

Осторожно чтобы не повредить медную трубку датчика стягиваем резиновую изоляцию. При помощи тонкого шила аккуратно подковыриваем уплотнительную резинку вокруг медной трубки и стягиваем ее

Слегка надавливаем на основании датчика вовнутрь, так чтобы он выскочил из паза. После этого вытаскиваем термодатчик через отверстие в баке. Отцепляем провод от датчика и проверяем его на работоспособность.

Основная неисправность в таких датчиках это поломка медной трубки, из которой выходит фреон. В результате работоспособность датчика нарушается. Чтобы его заменить, покупаем термодатчик в комплекте с переключателем и устанавливаем на место, совершая все действия по сбору в обратном порядке.

Что касается биметаллического датчика, то чтобы его достать из стиральной машины, как и в предыдущем случае нужно добраться до бака. А затем отсоединить термостат от проводов. Теперь контакты датчика подсоединяем к щупам мультиметра и смотрим показания сопротивления. Далее нагреваем датчик в горячей воде до определенной температуры и смотрим, как изменилось сопротивление, если оно значительно упало, значит, датчик исправен, в противном случае — нет.

Повреждение датчика нагрева воды

Датчик нагрева воды или термодатчик (термостат, терморегулятор) отвечает за нагрев воды в стиральном баке. Система автоматического управления машиной, основываясь на его показаниях, отключает ТЭН от электросети, когда вода нагревается до заданной температуры. Таким образом, обеспечиваются самые оптимальные условия для стирки различных типов белья. Когда термодатчик выходит из строя, стиральная машина перестает греть воду. В такой ситуации она может продолжать стирку очень долго или заканчивать ее слишком рано.

Простые стиральные машины без подогрева воды

В современных стиральных машинах устанавливается один из трех видов термодатчиков:

  • газонаполненный;
  • биметаллический;
  • термисторный.

Датчик первого вида состоит из двух элементов. Первый представляет собой металлическую таблетку диаметром 20-30 мм и высотой до 30 мм. Эта таблетка находится внутри стирального бака, поэтому соприкасается с водой и служит для измерения ее температуры. Второй элемент датчика имеет форму трубки. Она изготавливается из меди и соединяется с внешним регулятором температуры, который расположен на панели управления машины. Внутрь этих элементов датчика закачивается газ – фреон. Этот газ в зависимости от температуры воды может расширяться или сжиматься, что приводит к размыканию и замыканию контактов, ведущих к нагревательному элементу.

Биметаллические термодатчики также имеют форму таблетки диаметром 20-30 мм и высотой до 10 мм. Внутри таблетки находится небольшая биметаллическая пластика. Когда вода нагревается до заданной температуры, пластинка выгибается и замыкает контакты, поэтому нагрев воды прекращается.

Термисторный датчик представляет собой металлический цилиндр диаметром 10 мм и длиной 30 мм. Такой термодатчик крепится непосредственно на самом нагревательном элементе. Его принцип работы основывается на изменении сопротивления при нагреве воды до необходимой температуры.

Проверка работоспособности термодатчика

Чтобы проверить работоспособность термодатчика, надо сначала до него добраться. Для этого первым делом отключаем машину от электросети, а потом снимаем ее заднюю или переднюю панель. Проще всего достать из машины термистор, который находится внутри ТЭНа.

Чтобы снять термистор, надо:

  • снять заднюю панель стиральной машины;
  • отсоединить провода, которые идут от датчика на внешний регулятор температуры;
  • открутить винт, удерживающий нагревательный элемент;
  • достать термистор из ТЭНа.

После извлечения датчика необходимо измерить его сопротивление. Для этого используем мультиметр. Его щупы подсоединяем к контактам датчика. Сопротивление датчика при температуре 20 градусов должно составлять 6000 Ом. Дальше опускаем датчик в горячую воду. Если он исправен, то его сопротивление будет падать. При температуре воды 50 градусов сопротивление должно равняться 1350 Ом. В том случае, когда терморегулятор окажется не исправным, его необходимо заменить. После установки нового датчика машину собираем в обратном порядке.

Чтобы проверить газонаполненный датчик, надо снять не только заднюю стенку машины, но и переднюю панель управления, чтобы отсоединить внешнюю часть термодатчика. Затем, вернувшись к задней стенке, находим на стенке бака вывод с проводами

Осторожно снимаем с датчика резиновую изоляцию и слегка надавливаем на него, чтобы вынуть его из паза. Затем через отверстие в баке вынимаем термодатчик, отсоединяем от него провод и проверяем его работоспособность

Основной неисправностью газонаполненных датчиков является поломка медной трубки, в результате которой выходит фреон. При обнаружении такой поломки датчик надо заменить на новый и собрать машину в обратном порядке.

Если в машине установлен биметаллический термодатчик, то чтобы достать его из стиральной машины, надо, как и в предыдущем случае, добраться до бака и потом отсоединить датчик от проводов. Дальше мультиметром проверяем его сопротивление при комнатной температуре и при помещении в горячую воду. Если сопротивление датчика после нагрева в горячей воде сильно изменилось, значит, он исправен, а в противном случае – нет.

Основной причиной поломки биметаллического датчика является износ пластины. Поэтому неисправный датчик надо заменить на новый. Неисправность любого датчика требует незамедлительного устранения, поскольку это может стать причиной того, что сгорит сам ТЭН, а его замена обходится намного дороже, чем замена термодатчика. Чтобы правильно определить неисправность термодатчика и грамотно провести его замену, лучше обратиться за помощью к специалисту, а особенно при отсутствии каких-либо навыков по ремонту стиральных машин.

Способы проверки исправности различных типов терморегуляторов

Если при установленном режиме стирки, который требует минимального нагрева воды (до 30 °C), она закипает, в первую очередь следует проверить исправность термостата. Скорее всего, вышедший из строя датчик отправляет на программатор заниженные данные о температуре нагрева, поэтому тот не отключает ТЭН от электрической сети. В некоторых случаях виновником проблемы является неисправный программатор стиральной машины.

Проверка исправности термостата биметаллического типа

Основными причинами выхода из строя термодатчиков такого типа является механическое повреждение или изношенность биметаллических пластин, а также пригорание контактной группы. Из-за этого электрическая цепь нагрева воды не размыкается даже при достижении ею критической температуры. Чтобы проверить исправность биметаллического терморегулятора потребуется:

  • осуществить неполную разборку стиральной машины;
  • отсоединить провода от клемм термодатчика;
  • замерить авометром сопротивление на его контактах (сначала при комнатной температуре, а затем нагрев прибор в горячей воде).

Если терморегулятор исправен, то его сопротивление при различных условиях будет существенно различаться.

Замена неисправного биметаллического термодатчика

Внешне терморегулятор такого типа напоминает небольшой металлический цилиндр высотой около одного сантиметра с двумя клеммами, внутри которого находится биметаллическая пластина. Верхняя часть датчика погружена в бак стиральной машины и контактирует с водой. Для защиты от протекания, терморегулятор помещен в изолирующую резиновую манжету. Чтобы извлечь его из бака потребуется:

  • произвести неполную разборку стиральной машины;
  • отсоединить провода от клемм датчика;
  • поддев тонкой отверткой или ножом, вынуть его из резинового уплотнителя, стараясь не повредить манжету;

Установка нового терморегулятора производится в обратном порядке. Для надежного закрепления прибора в отверстии полезно промазать его края клеем или термостойким герметиком.

Проверка исправности и замена газонаполненного термодатчика

Электромеханический газонаполненный термостат крупнее биметаллического и представляет собой капсулу диаметром около 3 см. К ее внутреннему краю припаяна медная капиллярная трубка, заполненная фреоном, а внешний герметично подсоединен к баку стиральной машины. Вторая сторона трубки подведена к исполняющему устройству, которое отвечает за размыкание контактов. Наиболее распространенной причиной выхода из строя газонаполненного датчика является повреждение медной трубки с фреоном. В результате этого газ улетучивается, а контакты в цепи нагрева воды постоянно находятся в замкнутом положении. Такой термодатчик ремонту не подлежит и требует замены гарантировано исправным.

Проверка исправности датчика производится следующим способом:

  • при помощи тестера замеряется сопротивление между его клеммами при комнатной температуре, с целью убедиться, что внутренние контакты замкнуты;
  • капсула датчика нагревается любым удобным способом, после чего должен быть слышен характерный щелчок размыкания контактов;
  • после остывания термодатчика его контакты должны вновь вернуться в исходное замкнутое положение.

Чаще всего термостат такого типа располагается в нижней части бака стиральной машины

Извлекать его из бака следует так же, как и биметаллический, но с особой осторожностью, чтобы случайно не повредить капиллярную трубку

Зачем нужна система в кинескопах?

На экранах телевизоров без системы размагничивания изображение искажалось бы при незначительном влиянии электромагнитного поля. Его излучают все бытовые приборы, поверхность Земли пронизана невидимыми волнами.

Так усилители, большие колонки, нагревательные элементы часто располагают рядом с телевизорами. Без маски экрана изображение было бы постоянно искажено. При начальной работе через позистор течет малый ток, не вызывающий его нагрева. При этом физически маска испытывает напряжение от возникающего поля.

Это приложенное магнитное поле и размагничивает маску в момент включения телевизора. Часто этот процесс сопровождается звуком, сравнимым с ударом о гонг. Чем больше диагональ экрана, тем выше тональность звука. Позистор в этот момент пропускает через себя ток высокой амплитуды, что приводит к его нагреву. Происходит увеличение сопротивления и элемент запирает цепь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
