Принцип работы различных программаторов для стиральной машины

Выбор

Случаи поломок сложной бытовой техники от низкого качества бытового электропитания сегодня не редкость.

Поломки стиральных машин и другой бытовой техники по причине перепадов питающего напряжения в сети не относятся к сервисным случаям, поэтому ремонт СБТ владельцы производят за свой счет.

С учетом этого следует снять показания сетевого напряжения в частном доме или квартире. Замеры лучше производить 5–6 раз в сутки во время пиковых нагрузок днем и, после отключения большинства потребителей, ночью.

В случае выхода значений за пределы диапазона 180–242 В, потребуется стабилизировать напряжение, подобрав правильно электроприбор. Выравниватели напряжения для стиральных машин, называемые стабилизаторами, конструктивно различаются. Они бывают релейного типа, феррорезонансные, ступенчатые и сервоприводные.

Каждое исполнение 220 В отличается принципом работы и техническими характеристиками. В качестве товарных позиций они обладают разными потребительскими свойствами и занимают свою ценовую нишу в сегменте электротехнических изделий.

Релейный

Представляет автотрансформатор с несколькими отпайками от обмотки, силовое реле и плату управления. Сначала замеряется входное напряжение и, в зависимости от его величины, плата управления подает сигнал управления вольтодобавкой на соответствующее реле. Контакты реле подключают определенные группы витков вторичной обмотки. Релейные стабилизаторы позволяют получать неискаженный синусоидальный ток, наиболее подходящий для работы электродвигателя. Стабилизируют с погрешностью 5–8 % входное напряжение 220 ± 15 В.

Феррорезонансный

В феррорезонансном стабилизаторе задействован нелинейный дроссель, на зажимах которого получают стабилизированное напряжение с высокой точностью 1–3 %.

Недостатком этого вида считается высокая шумность и зависимость качества стабилизации от величины подключаемой нагрузки. Сегодня используются в основном для питания электроприемников в промышленности.

Ступенчатый

Ступенчатые стабилизаторы представляют выравниватели напряжения с электронным переключением обмоток автотрансформатора. Напоминают по принципу действия релейные, только подключение отпаек автотрансформатора происходит с помощью тиристоров и симисторов. Отсутствие деталей с механическим износом  позволило продлить срок службы ступенчатого стабилизатора по сравнению с релейным аналогом. Защита в последних модификациях производится с точностью стабилизации 220В+2В/-3В.

Электромеханический (сервоприводный)

В электромеханическом устройстве используется автотрансформатор со скользящим контактом, перемещение которого по обмотке осуществляется сервоприводом. Регулирование производится с помощью простой платы управления. Достоинством электромеханических выравнивателей напряжения является приемлемая точность напряжения на выходных клеммах. Сервоприводные устройства способны обеспечить защиту электроприемников в диапазоне 6–7%.

Подготовительные мероприятия

Те, кто считает, что для прошивки нужно лишь подключить плату к ПК, ошибаются. Для проведения такой работы понадобятся определенные элементы:

  • управленческая плата агрегата для стирки вещей;
  • компьютер с разъемами LPT, USB или COM, соответствующими применяемому программатору;
  • сам программатор, приобретенный в магазине или изготовленный самостоятельно.

Чтобы прошить плату, нам придется подключить ее к программатору, а последний – к своему компьютеру. Специалисты рекомендуют использовать фирменный элемент, который прошел тестирование, проще подключается, имеет гарантию.

Разбор и ремонт программатора

Чтобы его отремонтировать, нужно сначала правильно снять программатор стиральной машины и разобрать его.

Зависит это от модели стиральной машины. Существуют некоторые особенности, которые нужно учитывать при разборке. Если к примеру говорить о машинке Аристон, то:

Снятый программатор подлежит тщательному осмотру. Сбоку увидите фиксаторы, которые крепят крышку. Они отщелкиваются при помощи отвертки. Под крышкой находится много пружинок, пытающихся при снятии разлететься в разные стороны.

Сняв крышку, вы увидите плату с изнаночной стороны. Ее нужно достать и отложить в сторону.

Далее достается шестерня и тщательно исследуются шестеренки

При наличии мусора, очищаются.
Переключаем внимание на плату. Если заметны повреждения, подгоревшие детальки или дорожки, то их нужно заново пропаять.

Если повреждения отсутствуют, тогда с помощью мультиметра проверяется сопротивления на контактах.
Далее достаются все шестерни и сердечник мотора детали.На движке проверяется обмотка в целях исключения подгоревших участков

Если обнаружится – потребуется замена.

Проверяется целостность всех элементов и контактов.

Программатор собирается в обратном порядке.

Ремонт программаторов немецких стиральных машин

Ремонт программатора стиральной машины своими руками в немецких моделях выполнить невозможно при отсутствии знаний и опыта в электронике, что может сказаться на работоспособности смежных деталей.

Устройство программатора стиральной машины очень сложные по конструкции.

А если говорить о Gorenie, то у них вообще плата управления впаянная и советуется замена программатора в стиральной машине.

За ее ремонт не берутся даже многие профессионалы. Можно ремонтировать самим, если это связано с неисправностью кнопок и переключателей или ручки программатора стиральной машины, можно самим решить проблему. Для этого:

  • отверткой отщелкиваются застежки;
  • выдвигается порошкоприемник;

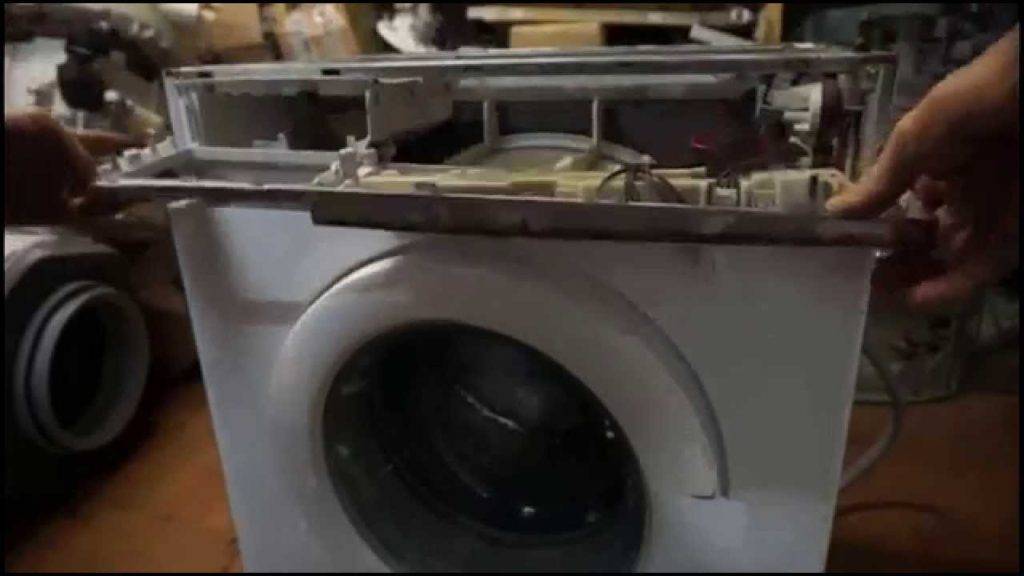

  • выкрутив крепежные болты, убирается панель управления.

Заменить программный переключатель можно не разбирая машинку, для этого достаточно убрать верхнюю крышку.

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru – выгодный современный интернет магазин бытовой техники
  • citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com- запчасти для стиральных машин

Устройство и принцип работы: описание

Блок управления стиральной машиной — одна из наиболее важных и дорогостоящих деталей в системе. В большинстве случаев является универсальным для всех типов устройств и представляет собой набор печатных плат с электронными компонентами. Первая микросхема отвечает за подачу команд исполнительным узлам машины, а вторая осуществляет управление режимами стирки.

Основной функционал:

  • контроль давления воды;
  • запуск насосов;
  • блокировка дверцы;
  • контроль температуры воды;
  • регулирование работы электродвигателя;
  • регулирование программ стирки.

Реле, симисторы и тиристоры с помощью сигналов от вспомогательных датчиков коммутируют электрический импульс в зависимости от программы стирки, которую вы выбираете кнопками и рычажками на передней панели. Все переключатели находятся на плате индикации и связаны с контроллером через провода. Благодаря блоку управления можно выбирать режимы стирки, выполнять конкретные операции (например, только отжим или слив воды) и следить за ходом процесса.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт

Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня

Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Как прошить стиральную машину: пошаговая инструкция

Для работы вам нужно снять плату управления со стиральной машины. Перед демонтажем обязательно отключите СМ от сети. Выполните такие действия:

Откройте дозатор для моющих средств. Нажмите на защелку в центре и одновременно потяните лоток на себя. Вынув дозатор, открутите болты, которые за ним находятся.

  • Открутите болты с противоположной стороны панели управления.
  • Плоской отверткой разожмите пластиковые защелки панели.
  • Сфотографируйте положение разъемов на блоке и отстегните их.

Для того чтобы снять сам блок, нужно отстегнуть защелки, крепящие его к панели.

Теперь о том, как прошить модуль управления стиральной машины. Одну сторону программатора подключите к разъему компьютера, другую к электронной плате.

Закачайте на программатор программу прошивки, которую вы нашли ранее, а также драйвера. Затем проверьте, распознал ли компьютер подключенный USB. Для этого нажмите на вкладку «Пуск», выберите там «Панель управления» и «Диспетчер устройств».

Теперь нужно открыть программу и выбрать вкладку «USBDM». Если компьютер распознал соединение, во вкладке высветится название программатора. Чтобы определить, распозналась ли плата управления, нажмите на вкладку «Target». В выбранном разделе «Device Selection» должен показаться номер платы. Если вы его обнаружили, можно приступать к дальнейшим действиям. Как перепрограммировать стиральную машину:

  • Выберите вкладку «Target». Чтобы загрузить прошивку, нажмите на раздел «Load Hex Files».
  • После того как файл загружен, нужно запустить программу. Для этого выберите «Program Flash» и ожидайте до окончания процесса. Если в течение работы не высветилось ни одной ошибки, значит, вы успешно выполнили прошивку модуля СМ.

Что делать, если электронный модуль не распознается программатором? Скорее всего, проблема в плате. Нужно поочередно прозванивать все детали тестером мультиметром. При обнаружении неисправности нужен ремонт, поэтому лучше обратиться в сервисный центр. Самостоятельно чинить плату не рекомендуется. Зная, как самому прошить машину, вы можете определить разумность такого ремонта. Если вы способны справиться с работой и точно определить причину неисправности, тогда видео по теме вам поможет:

Из каких основных узлов состоит стиральная машина ↑

Корпус машины представляет собой металлический каркас, закрытый крышкой, передней и задней панелью. В корпусе размещаются все узлы и механизмы, выполняющие многочисленные функции, заложенные в современных стиральных аппаратах. Помимо основных узлов в машинах могут быть и дополнительные модули: датчики протечки воды, датчики вибрации, защитные устройства и прочее.

Устройство стиральной машины автомат

Основные узлы стиральной машины автомат:

  • Корпус с крышкой люком и задней стенкой;
  • Панель управления с электронным модулем.
  • Бак и барабан;
  • Электродвигатель;
  • Электрическое оборудование и ТЭН;
  • Подшипниковый узел;
  • Клапан набора воды;
  • Сливной насос;
  • Пружины и амортизаторы.

Что представляет собой электронный блок управления ↑

Модуль управления, электронная плата, программатор – элемент стиральной машины, отвечающий за все происходящие в ней процессы. В ранних моделях использовались программаторы, в современных машинках – электронный блок, спрятанный под панелью управления. Он руководит процессом стирки, отдает команды на выполнение программ, включает и выключает ТЭН, сливной насос, выбирает скорость вращения барабана, отслеживает показатели сенсоров и т.д. Подобные системы управления имеются во всех современных стиральных машинах. Модуль управления является одной из самых сложных и дорогих частей прибора. При его повреждении необходимо обращаться к специалистам, которые отремонтируют или заменят узел на новый.

Подобными системами управления оснащены все современные стиральные машины

Электронный блок управления отвечает за все происходящие в стиральной машине процессы

Как устроены бак и барабан ↑

Бак и барабан представляют собой емкость для загрузки белья. В бак набирается вода, которая затем нагревается. Туда же попадает и моющее средство. Барабан размещается внутри бака, вода вместе с моющим средством поступает в него через небольшие отверстия. Так обеспечивается контакт воды с бельем. Бак не имеет жесткого соединения с корпусом, его поддерживают две пружины сверху и два амортизатора снизу. При неподвижном корпусе он может свободно колебаться. Барабан крепится к баку посредством подшипникового узла.

Изготавливается барабан из нержавейки. Бак может быть как из нержавейки, так и пластиковым. Пластиковый более легкий и дешевый, но у него есть недостатки, такие как хрупкость и недолговечность. Обычно баки располагаются горизонтально, но бывают и наклонные.

Барабан соединен с баком при помощи подшипникового узла

Какие функции выполняет электродвигатель и ТЭН ↑

Для качественной стирки нужна теплая вода, моющее средство и механическое воздействие. Нагрев воды осуществляет ТЭН, в качестве средства используют стиральный порошок, а механическое воздействие оказывает вращающийся барабан. Порошок засыпается в пластиковый бункер дозатора, к которому подключены патрубки – один или несколько. Через каналы с отверстиями в короб с моющим средством поступает вода и вымывает его.

Вращение барабана обеспечивает электродвигатель стиральной машины – приводное устройство в нижней части бака. Самым распространенным является коллекторный двигатель, встречаются асинхронные трехфазные и бесколлекторные двигатели. В машинах с прямым приводом двигатель крепится к задней стенке барабана.

Электродвигатель обеспечивает вращение барабана

Устройства, в которых не используется ремень, более эффективны, меньше затрачивается энергии на вращение, снижается вибрация и экономится пространство внутри машины. Мотор в таких агрегатах издает меньше шума, а сами машины имеют более компактные размеры.

Внизу бака установлен ТЭН, его средняя мощность составляет 1800 -2200 Вт. На его работу затрачивается больше всего электроэнергии. В конструкции машины ТЭН считается наиболее слабым звеном.

На работу ТЭНа – устройства для нагрева воды, затрачивается самое большое количество энергии

Причин и их решение

Рассмотрим подробнее основные причины переливания или недобора воды в стиральной машине-автомате и способы их решения.

Стиральная машина переливает воду при стирке

Самой частой проблемой неконтролируемого залива воды в бак стирального агрегата, является неисправность прессостата. Этот пластиковый прибор в большинстве моделей располагается на боковой панели непосредственно под крышкой стиральной машины.

Во-первых, нужно визуально оценить состояние датчика. Если на нем нет следов накипи, загрязнений, то необходимо продолжить исследование потенциальной проблемы, связанной с этим прибором. Для этого датчик надо демонтировать и проверить работоспособность. В процессе демонтажа также следует проверить состояние трубки, по которой к датчику передается давление из барабана. После снятия устройства нужно попробовать его продуть. Он должен реагировать на повышение давления и издавать щелчки. Если этого не происходит, то причина неправильной работы бытовой техники в нем.

Иногда стиральная машина неконтролируемо подает воду, если заклинило клапан в шланге. Скорее всего, в такой ситуации будет сложно обойтись без профессионального вмешательства, так как добраться до клапана довольно проблематично без определенного опыта и специального инструмента.

Также неисправность может находиться в системном сбое в модуле управления техники. Но нельзя списывать со счетов и выход из строя питающих элементов – проводов.

Стиральная машина набирает мало воды при стирке

Еще одна проблема, связанная с набором воды – когда стиральный агрегат не добирает нужное ее количество или совсем не заливает воду в барабан. Такое может быть из-за банального отсутствия воды в водопроводе. Но бывают и сбои в работе самого стирального агрегата.

Основными причинами можно назвать неверную работу датчика уровня воды, внутренние сбои компьютера или неисправность вентиля.

Проблемы с модулем управления могут приводить к тому, что стиральная машинка просто не подает команду на набор воды. Еще одна возможная внутренняя ошибка – это срабатывание электронной защиты, которая призвана защищать машину от подачи воды во время работы. Если эта защита заклинила, то она в постоянном режиме подает команду на закрытые клапана подачи воды. Системный сбой можно решить однократным выключением машины из сети. Иногда перезагрузка помогает избавиться от программных ошибок. Но если после включения проблема остается, то без вызова мастера не обойтись.

Причиной недолива воды может стать неверная работа датчика уровня воды в барабане. Для решения этой проблемы потребуется снимать верхнюю крышку стиральной машины и проводить визуальный осмотр прессостата. Если повреждения незаметны, то прибор нужно снимать и проверять его работоспособность.

Возможная причина отсутствия набора воды может заключаться в засорении клапана на системе подачи. Чаще всего это происходит из-за некачественной воды. Если причина в клапане, то его надо заменить новым. Без профессиональной помощи в решении этой проблемы не обойтись, так как добраться до клапана довольно сложно без специального инструмента.

Вода сливается сама

Распространенная проблема современных стиральных машин – неконтролируемый слив воды. В одних случаях вода сходит постоянно, в других – периодами, то сливает нормально, то начинает постоянно сливать во время стирки или полоскания белья. Причин у этой проблемы немного, но одна из самых распространенных – неправильное расположение сливного шланга.

Это необходимо для того, чтобы вода из машинки сливалась самотеком, а расположение шланга ниже уровня барабана способствует постоянному сбрасыванию части воды во время ее работы. Необязательно поднимать всю длину шланга на такую высоту. Достаточно лишь часть его закрепить на уровне выше барабана.

Таким образом, чтобы исключить самостоятельный самослив воды, необходимо выполнить при установке машины три условия:

  1. Поднять сливной шланг на 40-60 см от пола;
  2. Не поднимать его выше стирального агрегата;
  3. Не наращивать сливной шланг длиннее, чем указано в инструкции для конкретной марки агрегата.

Но иногда причины заключаются и в неверной работе модуля управления. Современные модели стиральных агрегатов комплектуются функцией аварийной остановки работы и слива воды. Эта мера, призванная защищать от протечек, иногда начинает из-за сбоев работать неправильно. Решить ее можно либо перезагрузкой системы, или вызвать на дом мастера.

Подсоединяем программатор и выполняем прошивку

Следует взять плату управления, положить возле компьютера. Через USB подсоединяется программатор, к которому через разъем на шесть каналов подсоединена плата.

Теперь следует установить оригинальную программную версию и драйвера, потом удостовериться, что компьютер уверенно распознает подсоединенное устройство. Для этого следует воспользоваться вкладкой «панель управления», в которой выбирается «диспетчер устройств». После этого выполняются следующие действия:

  • открывается программа в оригинальном исполнении;
  • вкладка USBDM должна отобразить наименование подсоединенного программаторного устройства;
  • теперь следует перейти в Target, в разделе Device Selection найти номер подсоединенного модуля. Если все получилось, то ваша управленческая плата опознана;
  • используя кнопку Load Hex Files, закачиваем прошивочный файл;
  • теперь остается дать команду на прошивку, активировав кнопку Program Flash.

Если за время всего рабочего процесса программа сигнализировала про ошибки, то перепрошивка прошла и завершилась корректно.

В случае, когда программатор не распознает управленческую плату, стоит проверить полупроводниковые элементы, один из которых вполне мог выйти из строя. Для этого берется мультиметр, проверяются все семистры и иные элементы. Вполне вероятно, что сначала плате понадобится ремонт. Если перегорели чипы, то потребуется их замена, выполнить которую способен только опытный мастер.

Как проявляется поломка командоаппарата?

Пропустить поломку программатора практически невозможно: неисправность проявляется рядом «говорящих» признаков. Как правило, машинка зависает, не реагируя на команды пользователя, или не включается вообще. Во втором случае следует убедиться, что нет проблем с сетевым шнуром и розеткой. Если с внешними электрокоммуникациями все чисто, значит, неисправен командоаппарат стиралки.

Также о неполадках с командоаппаратом сигнализируют следующие «симптомы»:

  • запущенная программа зависает;
  • выставленное время цикла отличается от заданного режимом значения;
  • светодиоды на приборной панели хаотично моргают.

Несмотря на надежную конструкцию, командоаппарат может выйти из строя и спустя 10 лет

По статистике сервисных центров, чаще устройство ломается из-за неосторожного обращения с автоматом. Достаточно случайно сдвинуть ручку селектора при включенной стирке, чтобы плата сбилась и «полетела»

Также программатор выдает ошибку после резких скачков напряжения в электросети. Третья возможная причина поломки автомата – попадание влаги или грязи внутрь командоаппарата. Не исключается и заводской брак комплектующих.

Разбор и ремонт программатора

Чтобы его отремонтировать, нужно сначала правильно снять программатор стиральной машины и разобрать его.

Зависит это от модели стиральной машины. Существуют некоторые особенности, которые нужно учитывать при разборке. Если к примеру говорить о машинке Аристон, то:

Снятый программатор подлежит тщательному осмотру. Сбоку увидите фиксаторы, которые крепят крышку. Они отщелкиваются при помощи отвертки. Под крышкой находится много пружинок, пытающихся при снятии разлететься в разные стороны.

Сняв крышку, вы увидите плату с изнаночной стороны. Ее нужно достать и отложить в сторону.

Далее достается шестерня и тщательно исследуются шестеренки

При наличии мусора, очищаются.
Переключаем внимание на плату. Если заметны повреждения, подгоревшие детальки или дорожки, то их нужно заново пропаять.

Если повреждения отсутствуют, тогда с помощью мультиметра проверяется сопротивления на контактах.
Далее достаются все шестерни и сердечник мотора детали.На движке проверяется обмотка в целях исключения подгоревших участков

Если обнаружится – потребуется замена.

Проверяется целостность всех элементов и контактов.

Программатор собирается в обратном порядке.

Ремонт программаторов немецких стиральных машин

Ремонт программатора стиральной машины своими руками в немецких моделях выполнить невозможно при отсутствии знаний и опыта в электронике, что может сказаться на работоспособности смежных деталей.

Устройство программатора стиральной машины очень сложные по конструкции.

А если говорить о Gorenie, то у них вообще плата управления впаянная и советуется замена программатора в стиральной машине.

За ее ремонт не берутся даже многие профессионалы. Можно ремонтировать самим, если это связано с неисправностью кнопок и переключателей или ручки программатора стиральной машины, можно самим решить проблему. Для этого:

  • отверткой отщелкиваются застежки;
  • выдвигается порошкоприемник;
  • выкрутив крепежные болты, убирается панель управления.

Заменить программный переключатель можно не разбирая машинку, для этого достаточно убрать верхнюю крышку.

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

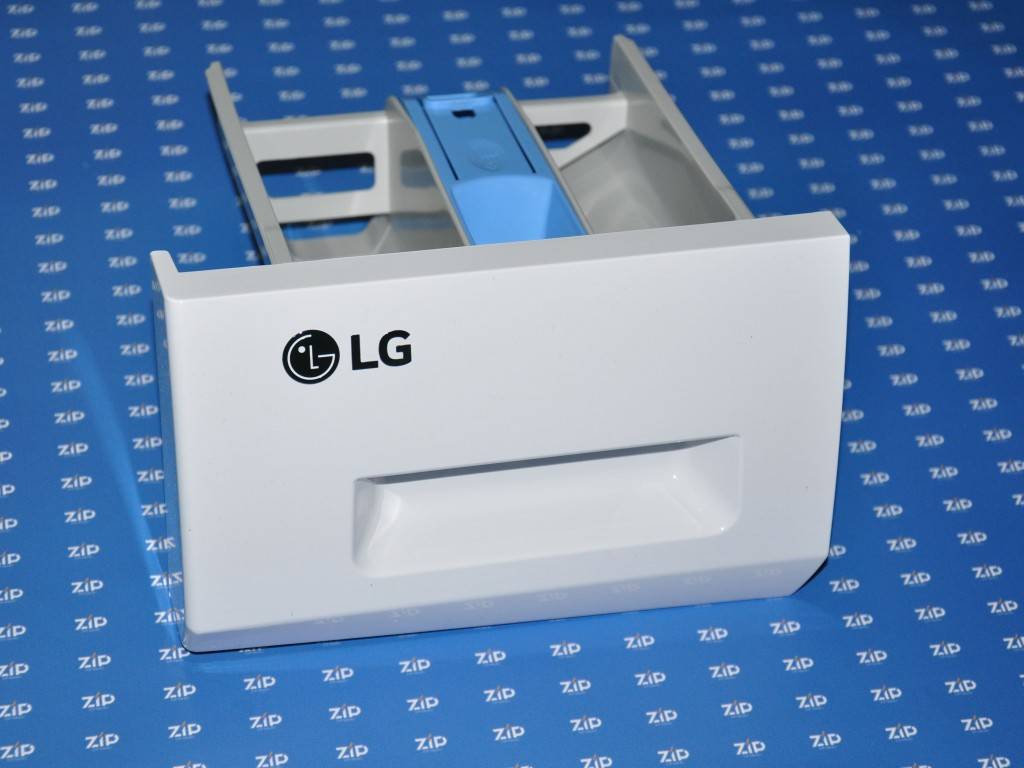

Лоток-дозатор

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.

Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

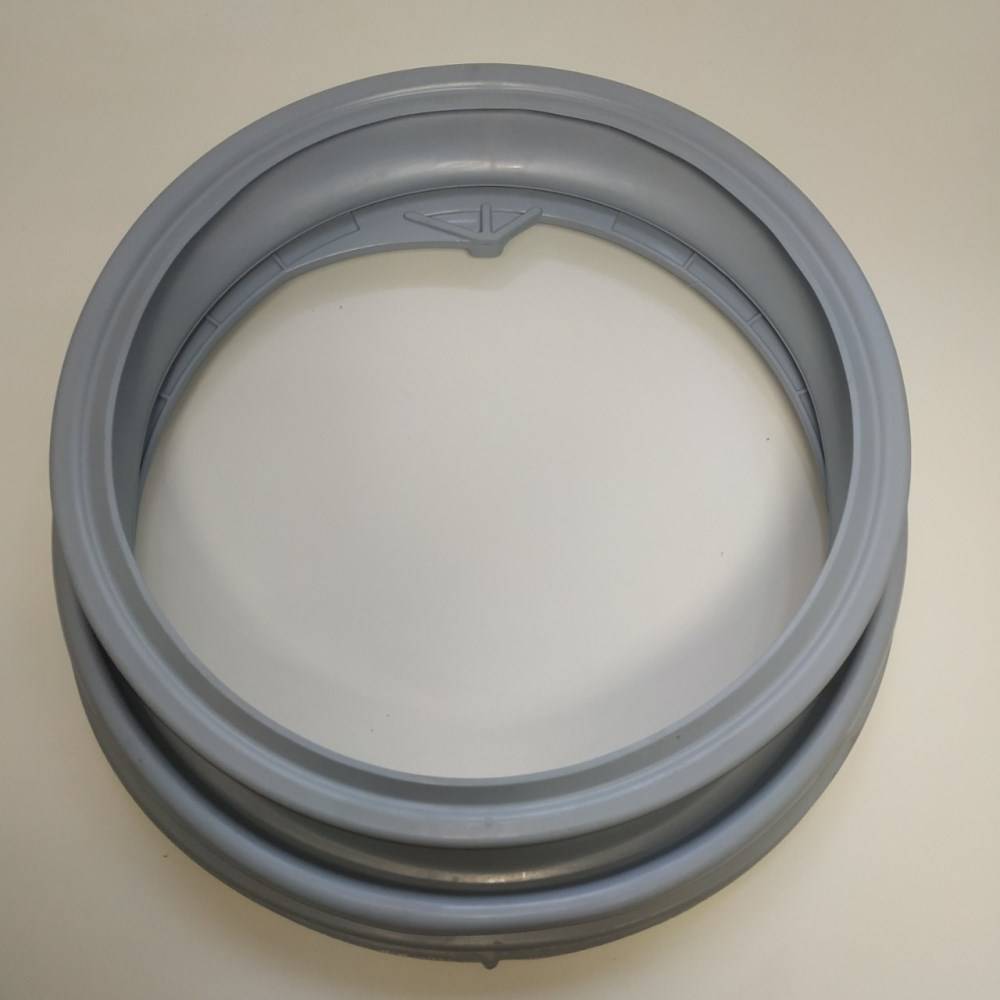

Резиновая манжета

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.

Уплотнительная резина расположена на люке и служит для герметизации двери.

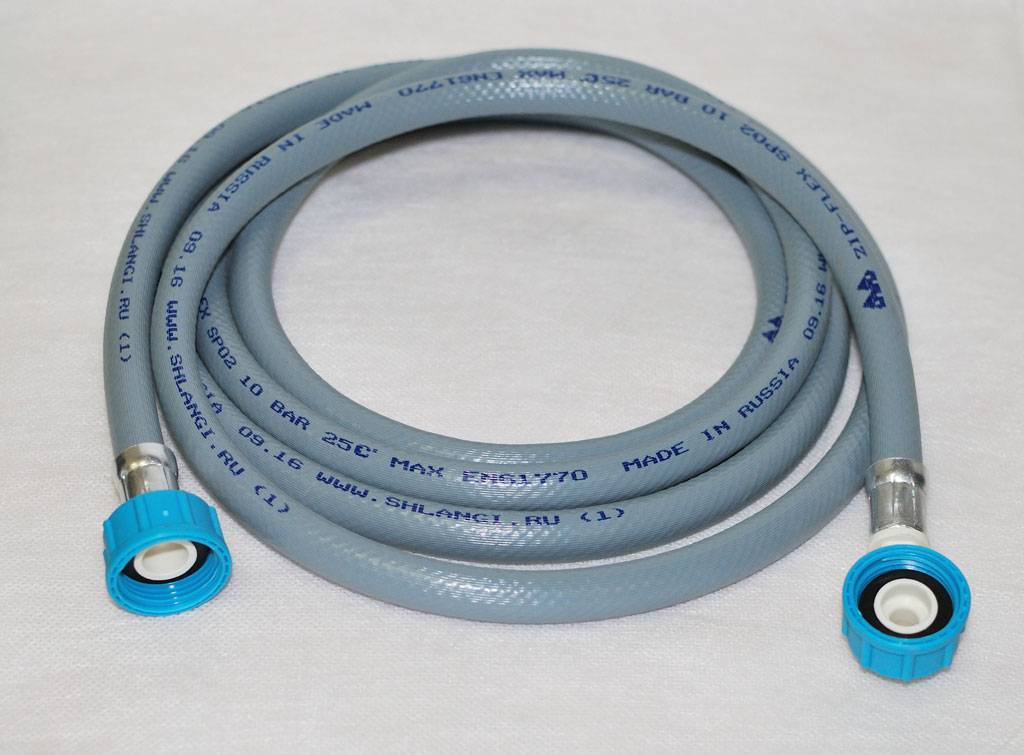

Шланги и патрубки

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

  • Шланг подачи чистой воды из водопровода.
  • Шланг отвода грязной воды в канализацию.
  • Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.

Шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.
