Как выполняется калибровка квадрокоптера

Введение

Квадрокоптер Syma X8Pro – одна из самых обсуждаемых на сегодняшний день новинок в нише бюджетных БЛА. Является продолжением популярной среди новичков и любителей серии X8. Впервые о дроне заговорили еще в августе, тизерные фото обещали пользователям обновленный дизайн в глянцевом стиле «Phantom 4» и впервые присутствующий на борту квада GPS модуль, который теоретически должен был значительно улучшить точность позиционирования и в целом положительно повлиять на пилотирование беспилотником.

На деле 90% обозревателей рекомендуют воздержаться от приобретения квадрокоптера как минимум до первых стабильных положительных отзывов. Несмотря на выявленный баг некоторые магазины всё равно продолжают реализовывать продукт, не обращая внимания на рекомендации пользователей.

Введение

Количество людей, которые решили освоить управление дроном и в целом заинтересовались этим хобби, с каждым годом растет в арифметической прогрессии по всему миру. 2017-й год не стал исключением и с наступлением нового года, самым часто задаваемым запросом в поисковых системах инета стал вопрос: «Как управлять квадрокоптером?». Это еще раз подтверждает тот факт, что самым ожидаемым подарком в новом году стал – дрон.

Перед тем как начать раскрывать тему о безопасном пилотировании, стоит отметить следующее, что людей, которые с первого раза смогли освоить управление дроном, нет. Каждый, кто впервые пришел в это хобби, начинает с неуклюжих полётов и ошибок свойственных новичку и как правило у всех они в основном одинаковы. Но стоит помнить, что именно новички, опираясь на опыт профессионалов в конечном итоге привносят что-то новое и именно каждое новое поколение будет всегда лучше тех, кто стоял у истоков развития того или иного увлечения.

Проверка полета

Чтобы определить, что требуется калибровка регуляторов квадрокоптера, нужно поднять машину в воздух. Это бесполезно делать в комнате или на малой высоте. В ограниченном пространстве машина будет парить на воздушной подушке, сформированной потоком от винтов. Квадрокоптер следует запускать на улице, поднимая на высоту не менее 50 см. О необходимости калибровки свидетельствуют следующие варианты поведения:

  • дрон тянет в сторону;
  • машина заваливается на бок;
  • квадрокоптер перемещается вперед или назад;
  • устройство вращается в воздухе в горизонтальной плоскости.

Выявленные недостатки могут быть незначительными. Но при свободном полете они способны сильно повлиять на поведение дрона, ухудшая его управляемость и предсказуемость. Необходима калибровка квадрокоптера.

Первый этап — калибровка гироскопа

Внутренняя система позиционирования дрона основана на работе гироскопа. В зависимости от показаний датчика, электроника автоматически регулирует обороты двигателей машины для поддержки стабильного положения. Система тестируется и запоминает настройки автоматически. Чтобы калибровать квадрокоптер, обычно достаточно:

  • поставить устройство на ровную поверхность;
  • включить питание или подсоединить аккумулятор;
  • дождаться окончания тестирования.

Об окончании калибровки свидетельствует звуковой сигнал или световая индикация. Как делается настройка квадрокоптера, подробно изложено в инструкции по эксплуатации модели. У некоторых дронов процедура может быть сложнее. Например, чтобы откалибровать квадрокоптер, его нужно не только установить на ровную поверхность, но и покрутить в определенном положении по и против часовой стрелки.

Проверка полета

Чтобы определить, что требуется калибровка регуляторов квадрокоптера, нужно поднять машину в воздух. Это бесполезно делать в комнате или на малой высоте. В ограниченном пространстве машина будет парить на воздушной подушке, сформированной потоком от винтов. Квадрокоптер следует запускать на улице, поднимая на высоту не менее 50 см. О необходимости калибровки свидетельствуют следующие варианты поведения:

  • дрон тянет в сторону;
  • машина заваливается на бок;
  • квадрокоптер перемещается вперед или назад;
  • устройство вращается в воздухе в горизонтальной плоскости.

Выявленные недостатки могут быть незначительными. Но при свободном полете они способны сильно повлиять на поведение дрона, ухудшая его управляемость и предсказуемость. Необходима калибровка квадрокоптера.

Как выявить откалиброван квадрокоптер или нет

Довольно просто: произведите тестовый полет. Если траектория движения квадрокоптера меняется хаотично, значит, ему необходимо триммирование.

Начинается процесс калибровки с проверки джойстиков. Включите пульт управления. Обычно правая часть отвечает за вертикальное управление, левая – горизонтальное. Далее поднимите дрон в воздух, можно на полметра. А теперь попробуйте задать ему направление. Кренит в правую сторону. Проведите регулировку по левому стику. Клонит вниз. Тогда откалибруйте по правому стику.

На данном этапе важно понять, какой настройкой вы будете пользоваться. Есть два варианта:

Есть два варианта:

  • Первый – механическая калибровка. Используется тогда, когда отклонение не очень значительно, и представляет собой подкручивание регулятора тяги.
  • Второй вариант – автоматическая калибровка. Применяется при необходимости смещения триммера на 5 и более позиций. Представляет собой настройку работы дрона непосредственно с пульта управления.

Как выявить откалиброван квадрокоптер или нет

Довольно просто: произведите тестовый полет. Если траектория движения квадрокоптера меняется хаотично, значит, ему необходимо триммирование.

Начинается процесс калибровки с проверки джойстиков. Включите пульт управления. Обычно правая часть отвечает за вертикальное управление, левая – горизонтальное. Далее поднимите дрон в воздух, можно на полметра. А теперь попробуйте задать ему направление. Кренит в правую сторону. Проведите регулировку по левому стику. Клонит вниз. Тогда откалибруйте по правому стику.

На данном этапе важно понять, какой настройкой вы будете пользоваться. Есть два варианта:

Есть два варианта:

  • Первый – механическая калибровка. Используется тогда, когда отклонение не очень значительно, и представляет собой подкручивание регулятора тяги.
  • Второй вариант – автоматическая калибровка. Применяется при необходимости смещения триммера на 5 и более позиций. Представляет собой настройку работы дрона непосредственно с пульта управления.

Выявленные недостатки

Как уже отмечалось выше, большая часть обозревателей квадрокоптера Syma X8Pro констатируют в целом одинаковые проблемы, из-за которых эксплуатация дрона не возможна исходя из соображений безопасности:

  1. В режиме удержания высоты зависает не точно. Периодически с разной круговой амплитудой меняет позицию в радиусе от 1-3 метров.
  2. Некорректно реагирует на перемещение стиков (на несколько секунд перестает слушаться управления)
  3. В полёте после того как пилот отпускает стики, дрон не зависает, а самопроизвольно с горизонтальным нарастающим ускорением продолжает неуправляемый полёт.
  4. Режим возврата квадрокоптер исполняет крайне не корректно. Возвращается в точку взлета не по прямой, а по постоянно изменяющейся кривой. Посадку осуществляет в разных местах далеко за пределами радиуса в 1.5 метра. (до 1.5 метров от точки взлёта, стандартная погрешность для БЛА с GPS).

Все эти симптомы проявляются с разным интервалом и непредсказуемо. В моменты, когда баг не проявляется, беспилотник показывает отличительную динамику, управляемость, и точность позиционирования. Настоятельно рекомендуем воздержаться от покупки Syma X8Pro, до появления стабильных положительных обзоров.

Виды калибровки

Настройка квадрокоптера начинается с тестового полета, который позволяет определить траекторию и выявить нарушения. Если дрон кренит в правую сторону, то необходимо производить регулировку по левому стику джойстика, а если влево – то по правому.

Откалибровать летательный аппарат после тестового полета необходимо следующими способами:

  • Механический – подкручивание регулятора тяги между сервоприводом и тарелкой конструкции при незначительных отклонениях. На маленькой высоте данные нарушения не заметны, а вот на большой высоте будут ощутимы.
  • Автоматический – настройка с помощью переключателей. Для настройки необходимо провести испытательный полет и оценить наклон дрона. После этого нужно установить триммер в положение противоположному наклону. Например, при наклоне дрона вперед – ставим триммер тангажа в нижнее положение, а при наклоне вправо – в левое положение.

Проверка полета

Чтобы определить, что требуется калибровка регуляторов квадрокоптера, нужно поднять машину в воздух. Это бесполезно делать в комнате или на малой высоте. В ограниченном пространстве машина будет парить на воздушной подушке, сформированной потоком от винтов.

  • дрон тянет в сторону;
  • машина заваливается на бок;
  • квадрокоптер перемещается вперед или назад;
  • устройство вращается в воздухе в горизонтальной плоскости.

Выявленные недостатки могут быть незначительными. Но при свободном полете они способны сильно повлиять на поведение дрона, ухудшая его управляемость и предсказуемость. Необходима калибровка квадрокоптера.

Как проверить калибровку квадрокоптера

Самый простой способ понять откалиброван квадрокоптер или нет, это сделать тестовый полет. Хаотичная смена траектории при полете, говорит о необходимости произвести триммирование.

Перед калибровкой проверяем джойстики на пульте управления. На многих моделях по умолчанию правый стик отвечает за движение вверх-вниз, а левая сторона вперед-назад-влево-вправо. Включаем пульт, запускаем дрон в воздух на небольшую высоту – до 1 метра. И пробуем им управлять, задавая различные направления. Видим отклонения в стороны, производим регулировку с помощью левого стика. Если летит под наклоном вниз или вверх, то делаем регулировку правым стиком.

Как подготовить квадрокоптер к полету?

  1. Вставьте аккумулятор в квадрокоптер, но пока не включайте его (если у вашего дрона встроенная батарея, то пропустите этот пункт).
  2. Поставьте коптер на ровную поверхность. Если будут уклоны, то калибровка собьется. Поэтому ищите ровную площадку, чтобы не пришлось десятки раз перенастраивать дрон.
  3. Теперь нужно активировать сам аппарат. Но при включении пусть он будет у вас в руках. Как только активировали, сразу же ставьте на ровную площадку. Как правило, синхронизация гироскопов происходит за пару секунд (на стареньких моделях процесс длиться немного дольше). Коптер беспокоить секунд 10-20 не стоит. Пусть гироскопы начнут работать и произойдет калибровка.

Как подготовить квадрик к полёту

До взлёта нужно настроить гироскоп и GPS. Обычно это делается очень просто, но у каждого коптера эта функция вызывается по-своему. Этот процесс всегда подробно описан в инструкции.

Если это первый полёт, то для коптера RTF (ready to fly) нужно настроить только гироскоп и GPS. Для самодельного БПЛА процесс подготовки к первому полёту будет сложнее.

  1. Привязать пульт управления квадрокоптером
  2. Настроить параметры тяги через соответствующий софт (например, mission planer, о котором мы говорили ранее)
  3. Настроить вспомогательные системы (GPS, гироскоп)
  4. Запустить на высоту 0.5 метра, и при необходимости, подкрутить регуляторы оборотов.

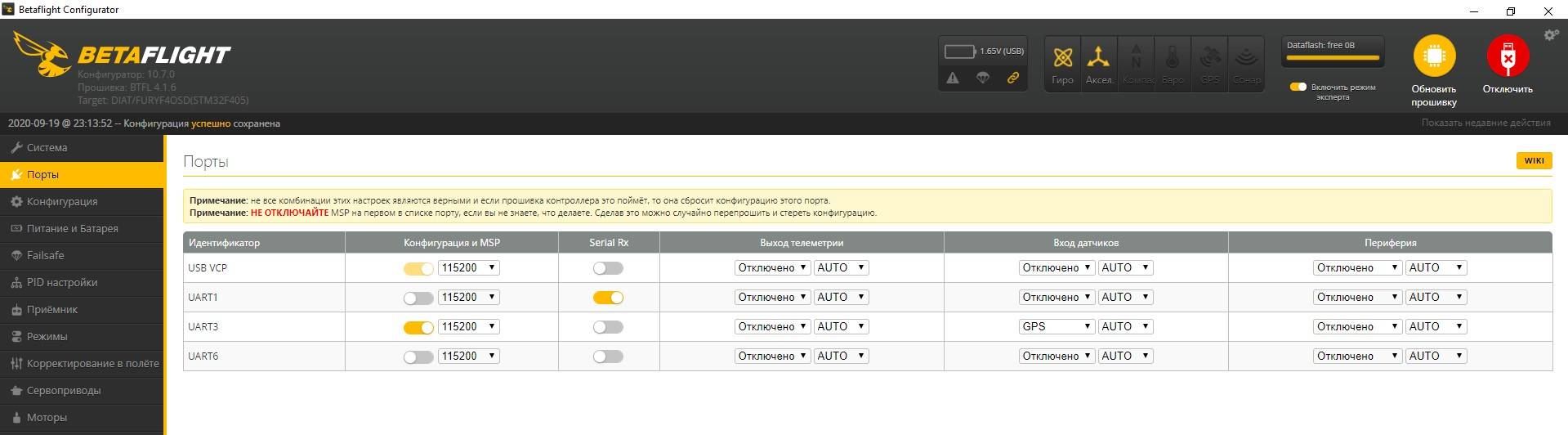

Порты

На этой вкладке находятся настройки для UART-портов, то есть, для последовательных портов, которые используются для обмена данными с различными компонентами, такими как приемник, видеопередатчик, GPS-модуль и так далее. USB VCP всегда включен, это тот порт, в который вы вставляете провод, microUSB.

В этом разделе обязательно нужно включить порт, который используется для обмена информацией с приемником. У различных полетных контроллеров он может быть разным, у нас Mamba F405 и у него порт для приемника — UART1. Поэтому включен ползунок на Serial Rx. Вам нужно посмотреть документацию к своему полетному контролеру, чтобы точно знать, какой порт включать для приемника.

Узнайте больше о портах из документации Betaflight Serial.

О продукте

До потребителя Syma X8Pro доходит в тех же размерах, что и предыдущие модели восьмой серии, но с полностью обновленным внешним видом (следом за X8Pro появятся модели по проще: X8SW; X8SW-D в аналогичном дизайне). Качество исполнения реально заслуживает уважения.

Основной корпус, как и было, обещано, исполнен в глянцевом пластике в стиле Phantom 4 и со стороны смотрится очень эффектно. Кнопка включения в соответствии с современными тенденциями располагается на верхней части дрона. Батарея теперь как у всех премиальных БЛА не требует возни с проводами питания, а несущие винты получили механизм быстрого монтажа.

Посадочные опоры и защита несущих винтов теперь фиксируются защелками и чтобы снять их необходимо перед извлечением нажать на красный рычажок для каждого элемента.

Как подготовить квадрокоптер к полету?

  1. Вставьте аккумулятор в квадрокоптер, но пока не включайте его (если у вашего дрона встроенная батарея, то пропустите этот пункт).
  2. Поставьте коптер на ровную поверхность. Если будут уклоны, то калибровка собьется. Поэтому ищите ровную площадку, чтобы не пришлось десятки раз перенастраивать дрон.
  3. Теперь нужно активировать сам аппарат. Но при включении пусть он будет у вас в руках. Как только активировали, сразу же ставьте на ровную площадку. Как правило, синхронизация гироскопов происходит за пару секунд (на стареньких моделях процесс длиться немного дольше). Коптер беспокоить секунд 10-20 не стоит. Пусть гироскопы начнут работать и произойдет калибровка.

Назначение настройки при полете

Для чего нужна настройка квадрокоптера? Без нее дрон будет кренить на один борт и не сможет лететь в пункт назначения, определенный владельцем. Управлять полетом в таких условиях невозможно и есть риск привести беспилотник в негодность раньше времени. Те, кто не умеют обращаться с устройствами, списывают проблемы с полетом на заводской брак, низкое качество товара и на другие причины. На самом деле требуется установка настроек.

Как определить, нужно ли откалибровать квадрокоптер? Достаточно провести короткий полет, и просмотреть, как беспилотник ведет себя в пространстве. Для этого устройство поднимается в воздух хотя бы на полметра. Если траектория полета хаотичная – ему требуется калибровка. Слишком низкая высота мешает настраивать машину. Квадрокоптер держится в воздухе благодаря воздушной подушке, которую создают винты.

Типы калибровки

Есть несколько видов триммирования:

  1. Механическое — при незначительном отклонении необходимо подкрутить регулятор тяги;
  2. Автоматическое –если нужно сместить триммер на 5 позиций и больше. Устройство настраивается с пульта дистанционного управления.

Механическая калибровка квадрокоптера требует всего нескольких минут, а вот автоматическую выполнять сложнее и дольше. Выполняется работа с переключателями. Один раз откалибровать устройство иногда мало и требуется калибровка до тех пор, пока беспилотник не встанет в нужное положение. При наклоне влево треммирование выполняется в правую сторону для равновесия.

Подготовка устройства к полету

Перед тем, как запустить дрон, нужно выполнить несколько простых шагов:

  1. Вставить аккумулятор внутрь устройства без включения. (не относится к моделям, со встроенной батареей);
  2. Чтобы настройка прошла быстрее, требуется поставить дрон на ровное место (к примеру на стол);
  3. Далее нужно взять квадрокоптер в руки и включить его, а затем поставить на поверхность;
  4. В новых моделях синхронизация гироскопов занимает примерно 10-20 секунд.

Триммер

Джостики для квадрокоптера обычно имеют стандартные кнопки и функции:

  1. На джостике есть правый и левый стики. В правом – вертикальное перемещение дрона и наклон вперед, а в левом – горизонтальное передвижение;
  2. Верхняя левая кнопка отвечает за переключение скорости;
  3. Верхняя правая кнопка – поворот устройства на 360 градусов;
  4. Слева по направлению от правого стика – переключатель движения «вперед-назад»;
  5. Переключатель режимов находится под правым стиком.
  6. Кнопка включения и выключения квадрокоптера располагается в центре джостика.
  7. Под кнопкой включения – дислпей, отвечающий за расходы. Высокие расходы для быстрых полетов, низкие- для малой высоты.

Определение проблем

Как выполнять триммирование исходя из положения дрона в пространстве? Есть несколько основных проблем во время полетов:

  1. Если наблюдается крен в правую или левую сторону, то проблема в правом рычаге и требуется регулировка по крену.
  2. Если устройство без команды пользователя наклонилось вперед, а потом назад и в обратном порядке, выполняется регулировка по тангажу левым стиком.
  3. Если в движении есть и крен и наклон, настраивать нужно оба стика.

Триммирование позволяет настроить полет, чтобы избежать столкновений с домами и деревьями. Это не только продлит срок службы квадрокоптера, но и обезопасит окружающих людей. Вся информация о том, как откалибровать конкретный беспилотник указана в инструкции по эксплуатации. Также в ней есть сведения о том, требуется ли калибровка для дрона. Но, в некоторых моделях, особенно тех, что относятся к категории бюджетных, инструкция отсутствует.

Рекомендуем проводить калибровку, так как она поможет по крайней мере, познакомиться с джостиком и привыкнуть к стикам. Лайфхак от любителей квадрокоптеров: рекомендуется сразу переходить на высокие расходы, не засиживаясь на низких, чтобы привыкнуть к чувствительности стика.

Скидки на крохотные квадрокоптеры syma x20 и syma x20-s

Крохотные квадрокоптеры Syma X20 и Syma X20-S для полетов в закрытых помещениях или в безветренную погоду. Данные модели ориентированы на начинающих пилотов, делающих свои первые шаги в пилотировании.

Оснащены барометрическим датчиком.

Headless-режим и возможности автовзлета/автопосадки — дают больше шансов быстро освоить управление.

ЦЕНЫ ДО АКЦИИ: Syma X20 — 37,99 $, Syma X20-S — Аж 99, 99 $Но думаю, что это для того чтобы подчеркнуть приятность акционных цен).ДЕЙСТВУЮЩИЕ ЦЕНЫ: Syma X20 — 15,99 $, Syma X20-S — 16, 99 $ЦЕНЫ НА ДРУГИХ ПЛОЩАДКАХ: Syma X20 — от 21,99 $, Syma X20-S — 19, 71 $ (но отправка при этой цене с 18 августа)

Страница Syma X20 тут.Страница Syma X20-S здесь.

Технические характеристики, различия и немного картинок под катом

Аккумулятор: 3.7 в 180mah Li-Po (в комплекте) 6-осевая система стабилизацииЗарядка через USB кабель4-х канальный пульт радиоуправления 2.4GHzВремя полета: 5 минут Время зарядки: около 50 минут Радиус полёта: 20 м Размер: 10.5*10.5*2.5 см Камера: нетHeadless ModeУдержание высотыАвтоматический взлёт и посадкаВозможность выполнения флипов

Присутствует LED подсветка, что делает дроны «наряднее») и позволит легко найти в потемках.Квадрокоптеры одинаковые, но комплектуются разными пультами управления.

Syma X20 таким:

Syma X20-S таким:

Габариты в сравнении:

Приятного всем полета!

Автоматическая настройка квадрокоптера

Что касаемо автоматической настройки. Здесь действий совершается значительно больше. Работать нужно с переключателями. Например, при наклоне вперед, нужно устанавливать триммер тангажа на нижнее положение. Одного раза, как правило, недостаточно, ставьте триммер до того момента, пока не добьетесь нужного положения.

Подобную процедуру нужно будет проводить и при наклоне назад. Но триммер мы уже установит в верхнее положение. С триммером работаем мы и в случае надобности калибровки летательного аппарата вправо или влево. Например, если дрон постоянно тянет в левую сторону, то триммер ставим в правую сторону. А если устройство уходит вправо, триммер тянем влево. С такими операциями даже новички могут справиться.

Вообще, пускать коптер в полет, не убедившись, что с калибровкой все в порядке – это сумасшествие. Коптер может просто унести в сторону из-за сбитых настроек, и вы его потеряете. Сначала мы колибруем гирокоптеры дрона, дальше убеждаемся, что машина связана с пультом управления. Теперь можно и воздух машину поднять. Но не отправлять его в полет, ведь есть еще и подстройки триммеров. Они помогут нам добиться эффекта зависания коптера в воздухе.

Как связать пульт и дрон

И снова, скорее всего, придётся обратиться к инструкции, ибо процесс может происходить по-разному, в зависимости от модели. Я приведу пример того, как это происходит в большинстве случаев.

Трёхосный коптер

Просто включи пульт и подожди около десяти секунд. Он начнёт издавать сигналы, и длинный сигнал будет означать, что пульт присоединился.

Шестиосный коптер

Включи пульт управления. Подними стик газа вверх, до максимального значения. После опусти стик в самый низ. Пульт воспроизведёт звуковой сигнал, который будет означать, что он нашёл коптер.

Для простоты восприятия – вот тебе толковый видео обзор, в котором парень рассказывает про настройку и калибровку коптера.

https://youtube.com/watch?v=gOUQiB2gIuY

Как ты уже, наверно понял, в настройке коптера нет ничего сложного. Если что-то не получается, то задавай вопросы в комментарии, и мы постараемся на них ответить.

Если коптер ведёт себя совсем неадекватно, или не выдаёт нужной мощности, то есть смысл проверить сами компоненты. Есть шанс, что ты что-то не так подключил, или выбрал неправильные регуляторы скорости. (об этих нюансах ты тоже можешь прочитать на нашем сайте).

Ну и традиционное. Буду очень рад, если ты подпишешься на наши группы в социалках. Там ты сможешь найти много интересного. Удачи, пилот! До скорых встреч.

Раздел 1. Что такое FPV квадрокоптер. Базовые знания о квадрокоптерах и как летать на квадрокоптере.

Цель сайта и этого руководства — разложить всю информацию по полочкам, начиная с того, где купить запчасти и как собрать квадрокоптер и заканчивая обучением полетов и организации трассы для гонок. Если вы нашли эту статью — вам очень повезло, так как вы сэкономите кучу времени и быстро все поймете. Некоторые разделы могут быть без ссылок, но не переживайте, статьи постоянно пишутся и выкладываются на сайт.

В этом разделе вы найдете базовую информацию о дронах, квадрокоптерах, мультикоптерах и так далее. Это начало начал, чтобы узнать о терминах, базовых принципах и начать летать не потратив лишних денег. Если вы не знаете как начать летать, какие бывают симуляторы для тренировок, то этот раздел для вас.

  1. Что такое FPV квадрокоптер
  2. Курсовая FPV камера, что это и для чего
  3. Сколько это стоит? Пример сборки квадрокоптера, которая позволить вам понять примерный бюджет.
  4. FPV полеты, правила безопасности и основы знаний
  5. Термины и терминология
  6. FPV симуляторы, краткий обзор6.1 Конвертер SBUS в USB для FPV симулятора своими руками
  7. Как подключить Taranis и FlySky к Windows 10 для полетов в симуляторе
  8. Серия уроков обучения полетам на гоночных квадрокоптерах

Прошивки для ПК

Помимо различий в железе, имеются различия и в прошивках, которые работают на этих ПК и у которых разный функционал и разные области применения. Например, iNAV разработан для использования с GPS, а KISS — больше предназначен для гонок.

Вот список прошивок для мини-коптеров. Если вы совсем в этом не разбираетесь, то мой вам совет, используйте Betaflight.

Самые популярные прошивки для полетных контроллеров

Betaflight — это прошивка с открытым исходным кодом, разрабатывается и поддерживается сообществом хоббийщиков. У нее самая большая пользовательская база, так что в случае каких-то вопросов вам быстро помогут. К тому же она поддерживает максимальное число полетных контроллеров.

Другие популярные прошивки для FPV дронов — это FlightOne и KISS. Их исходный код закрыт, а железо и сами прошивки поддерживаются только производителями, так что с ними работает очень небольшое число полетных контроллеров.

После того, как вы выберите прошивку, ищите совместимый с ней полетный контроллер.

Интерфейс и настройка

Современные прошивки для ПК можно настраивать, используя специальные программы, установленные на компьютер или смартфон; или даже прямо с пульта управления. У каждой прошивки свой пользовательский интерфейс управления, при помощи которого меняются настройки. Некоторые программы очень похожи друг на друга, но установка одних и тех же параметров в разных прошивках может дать совершенно разный результат, так что не торопитесь, а основательно изучите выбранную прошивку.

Способ четвертый

Для систем, построенных на платах Ardupilot, предлагается программное обеспечение для изменения полетных параметров. Перед тонкой калибровкой, требуется задать начальные настройки регуляторов. Это делается следующим образом:

  • включается пульт;
  • левый джойстик устанавливается на максимум вверх;
  • подключается питание дрона;
  • электроника квадрокоптера сигнализирует готовность к базовой калибровке миганием светодиодов;
  • отключается и снова включается питание дрона;
  • после стандартного сигнала о состоянии батареи дрок издает короткий писк, что свидетельствует записи настройки максимальной тяги;
  • левый джойстик опускается вниз до упора.

После того, как дрон издаст долгий сигнал — можно проверить работу двигателей. Затем газ убирают до минимума и отключают питание квадрокоптера для завершения начальной калибровки и установки параметрики по тяге. Дальнейшие тонкие регулировки производятся при помощи программного пакета mission planer.

Как правильно посадить квадрокоптер и не бежать потом в магазин за другим

Нельзя не заметить, что у некоторых начинающих пользователей возникают проблемы с посадкой. Они приземляются на траву, на песок, да ещё и чересчур быстро. Постарайтесь не слишком сильно отклонять левый стик вниз, тогда дрон будет снижаться достаточно плавно, особенно если к нему не подвешен груз. И выбирайте для посадки ровную поверхность, лишенную высокой травы. Так вы сбережете винты. Песок же вообще квадрокоптеру противопоказан, особенно если он оснащен коллекторными моторами!

Модели с GPS-чипом и датчиком высоты умеют садиться самостоятельно. Для этого нужно лишь переключить тумблер в положение «Возвращение домой». После этого дрон подлетит к точке взлета, после чего плавно приземлится. В любой момент управление можно перехватить — это нужно сделать если дрон садится в кусты или траву.

Выключение моторов производится красной кнопкой или определенными манипуляциями со стиками. Какие-то коптеры вовсе глушат их самостоятельно. И не забудьте после окончания полета вынуть аккумулятор или хотя бы просто его отсоединить. Это убережет устройство от случайного включения где-нибудь в рюкзаке и повреждения винтов.

Как собрать квадрокоптер своими руками: инструкция для начинающих

Один из сборных дронов

Чтобы упростить покупку первого квадрокоптера, но дать основы его создания, стоит брать комплекты дронов, в которые уже включены все необходимые детали аппарата. Их прочность, мощность и возможности уже выбраны согласно строению и весу итогового БПЛА.

Подбор материалов и комплектующих

Готовые комплекты, с элементами, подобранными производителем, рассчитаны на определенные характеристики аппарата. Среди них – максимальная дальность полета и нахождения от оператора, потолок высоты и скорости. Обязательно указывается полезный вес нагрузки – грузоподъемность дрона.

Ориентируясь по ним, и производят выбор комплекта.

Детали с Али экспресса

Один из бюджетных вариантов, представленный на Aliexpress для самостоятельной сборки, без ухудшения функциональности квадрокоптера – Flysky i6 F450. Его цена находится в районе 12086 рублей.

В наборе находятся все компоненты, позволяющие создать собственного дрона, кроме аккумулятора и навесного оборудования – камеры, хотя ее крепление предусмотрено конструкцией рамы устройства.
Что идет в комплекте

В наборе идут:

Наименование

Характеристики

Рама

Четырех лучевая. Материал – стекловолокно и полиамидный нейлон.

Двигатель

4 штуки, 53 грамма каждый

ESC

Simonk 30A, 4 шт.

Контроллер полета

APM V2.8.0

Сенсоры

GPS датчик 8n

Модуль питания

5В, 2А

Винт

8 штук

Звуковой сигнализатор уровня разряда

Кабели питания и соединения компонентов

Передатчик, приемник и пульт управления

Аккумуляторов нет. Необходимо докупать самостоятельно. Пользователи, уже купившие этот дрон, рекомендуют 3300 mAh 25c.

Для обеспечения съемки квадрокоптером понадобится камера, она приобретается отдельно. В первый, самостоятельно собранный дрон, обычно устанавливают ее версию попроще.

Сборка

Конструкция собирается согласно приложенной пошаговой инструкции. Все соединения болтовые, использовать клей не нужно.

Начинают монтаж с рамы, на которую впоследствии закрепляется остальное оборудование. Установка винтов на двигатели производится до момента помещения их в корпус квадрокоптера. Положение элементов конструкции обозначено на прилагаемом к набору чертеже.

В конце устанавливается камера в предназначенное для этого место на раме дрона.

Настройка и отладка

Калибровка квадрокоптера

Как и любой прибор, собранный дрон требует настройки. В случае покупки комплекта она минимальна, так как расположение сенсоров, программное обеспечение контроллера и характеристики винтов с двигателями уже подобраны производителем.

Выбор и установка прошивки

Обычно в APM установлена последняя версия программного обеспечения квадрокоптера. Проверить ее можно по инструкции на контроллер полета, подключив его к компьютеру. При несовпадении с последней на сайте изготовителя, выполняется обновление на новую в полетном контроллере.

Калибровка

Настройку аппарата производят уже после его полной сборки. Необходимо запустить винты, дать ему приподняться над землей и посмотреть направления дрейфа БПЛА при нулевом положении ручек пульта.

Аппарат должен находиться в воздухе неподвижно. Если это не так, то имеет место перекос положения датчика или самого контроллера. Калибровка производится выравниванием сенсора и платы АРМ в нормальное, ровное относительно винтов положение.

Перекосы в креплениях самих двигателей также не желательны. Контроллер компенсирует недостаточный подъемный момент, но это не панацея от проблемы.

Виды калибровки

  1. Механическая калибровка квадрокоптера
    Механическая калибровка, это подкручивание регулятора тяги. Подкручиваешь регулятор, поднимаешь дрон, если проблема осталась – повторяешь. Используется тогда, когда отклонение от нужной оси не очень велико.
  2. Автоматическая калибровка квадрокоптера
    Автоматическая калибровка, это настройка работы дрона с пульта управления. Применяется, когда нужно сместить триммер на 5 и более позиций. Она происходит по-разному, в зависимости от пульта и контроллера. Придётся обратиться к инструкции.
  3. С помощью ПО mission planer
    Это программа для калибровки плат Ardupilot. Она позволяет программно задать нужные параметры. Как правило, калибровка через неё происходит перед первым запуском самодельного коптера.

Калибровка происходит следующим образом:

Вывод по настройке коптеров

В принципе, на этом можно статью закончить. Как вы понимаете, настройка квадрокоптера вполне банальная вещь. Даже если вы работаете с коптером впервые, с настройкой можно справиться. Напоследок, дадим совет – ни в коем случае не запускайте квадрик, если явно виднеются сбитые настройки. Даже если вы мастерски управляете машиной, вы рискуете ее на спасти. Без калибровки большинство моделей управлению либо вообще не поддаются, либо крайне сложно ими управлять.

А если еще вдобавок и ненастная погода будет, то коптер может унести на далекое расстояние, из-за чего вы вообще потеряете над ним управление.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
