Как самостоятельно подключить ресивер Триколор к телевизору

Что входит в комплект Триколор

В стандартный пакет для подключения входят спутниковая антенна, ресивер, карта доступа, кабель и соединения

При покупке оборудования важно обращать внимание на технические характеристики и модель, чтобы понимать, какое именно оборудование подойдет для вашего телевизора или ноутбука

Спутниковая антенна – тарелка, необходимая для приема и передачи радиосигналов между станциями и спутником, является одним из основных компонентов комплекта оборудования для подключения Триколор ТВ. Различаются они по диаметру и подбираются в зависимости от месторасположения абонента – для Центральных районов подойдет диаметр около 50 — 60 см, для отдаленных – от 60 и до 100 см. Во всех регионах очень популярна модель SUPRAL, которая обеспечивает пользователям высокое качество сигнала.

Ресивер цифрового телевидения – устройство, принимающее сигнал, декодирующее его и преобразующее в цифровой сигнал для вывода через разъем HDMI, и передающее его далее на телевизор.

При выборе важно обращать внимание, чтобы выбранная модель содержала:

  • комфортное меню настроек;
  • необходимое количество разъемов, чтобы была возможность подсоединять кабеля от интернета, телевизора, аудиосистемы, антенны, флешки;
  • поддержку стандартного вещания;
  • пульт управления.

Кроме основных составляющих, в комплект оборудования входит карта доступа для декодирования сигналов, которая дает возможность смотреть любимые телеканалы.

Кабеля для подключения спутниковой антенны и соединения приемника с телевизором лучше подобрать отдельно, в зависимости от расстояния расположения антенны.

Особенности подключения к телевизорам разных марок

Рассмотрим, как подключить Триколор ТВ к телевизорам разных марок и какие отличия существуют.

LG

Телевизоры марки LG я пользуются большим успехом у покупателей. Подключить цифровое вещание несложно:

  • В настройках выбрать спутниковую антенну.
  • Найти спутник компании, который указан в документации.
  • Определиться с настройками – одиночный конвертер, питание 10700, частота транспондера обычно 12220 МГц.
  • Выбрать автоматический поиск каналов.
  • В настройках звука установить параметр MPEG.
  • Обесточить телевизор на время.
  • Включить оборудование, оставить его включенным до полной загрузки каналов.

DEXP

Установка цифрового телевидения на оборудование марки DEXP не составит труда даже для начинающих пользователей:

  • В гнездо на телевизоре ANT IN вставить антенну.
  • В случае если с помощью Триколор ТВ пользователь хочет использовать флешку, то подключать цифровое телевидение нужно с помощью HDMI. Если такой необходимости нет, подсоединение можно произвести с помощью RCA «тюльпана», подсоединяя цветные шнуры согласно инструкции.
  • Включаем телевизор в сеть.
  • Производим настройку каналов в ручном или автоматическом режиме.

 TCL

Перед настройкой телевизора марки TCL следует убедиться, что ваша модель ТВ поддерживает цифровое вещание.

Чтобы настроить спутниковое телевидение, нужно:

  • Зайти в меню телевизора, выбрать закладку «Настройки».
  • Найти «Настройка каналов» и включить «Поиск».
  • Выбираем страну (Россия).
  • Находим тип сканирования «Автопоиск» и выбираем режим «Тюнер».
  • Находим закладку «Антенна для поиска цифровых эфирных программ».
  • Выбираем тип каналов – «Цифровые» или «ЦТВ».
  • Запускаем сканирование и ждем его окончания.

Panasonic

Подключение цифры на телевизоре марки Панасоник состоит из следующих этапов:

  • Через пульт управления находим кнопку «Меню».
  • Выбираем подпункт «Установка».
  • Из предложенного меню выбираем «Цифровые настройки».
  • Подтверждаем пункт «Добавить ТВ сигнал».
  • В новом окне делаем активным строку «DVB-C»
  • Подтверждаем действие «Начать автонастройку».
  • После окончания поиска имеющихся цифровых каналов в пункте «Установка» станет доступна строка «Меню настройки DVB-C», с помощью которой можно будет корректировать необходимые настройки.

Филипс

На телевизорах Philips подключение цифровых каналов можно осуществить только в ручном режиме.

Для этого нужно:

  • Зайти в меню «Настройка ТВ» и выбрать закладку «Установка спутника».
  • Подтвердить подпункт «Установка вручную».
  • Выбрать поляризацию – правую круговую или левую круговую.
  • Указать частоту каналов и нажать «Поиск».
  • После того как новый канал будет найден, следует нажать «Готово» и сохранить его.
  • По такому методу в ручном режиме нужно выбрать и сохранить все необходимые каналы.
  • Выбранные каналы вещания сохранятся в памяти автоматически.

Хайер

Для настройки цифрового телевидения на телевизорах марки Haier нужно придерживаться следующей инструкции:

  • Заходим в «Меню» и находим пункт «Канал».
  • Из предложенных вариантов выбираем DVB, отмечаем подпункты «Антенна» или «Кабель».
  • Указываем тип настройки – автоматический или ручной.
  • В пункте «Режим настройки» выбираем DTV и ATV.
  • Находим и отмечаем страну Россию.
  • Выбираем из предложенного списка цифрового оператора Триколор ТВ.
  • Запускаем «Автопоиск» и ждем, когда необходимые каналы будут найдены и показаны на экране.
  • Все настроенные каналы будут автоматически сохранены в памяти телевизора.

Подключение Триколор ТВ к телевизору: подробная инструкция

Триколор ТВ устанавливают, когда есть желание выбирать программы из более сотни каналов. Благодаря спутниковой антенне пользователи получают изображение высокой четкости.

Тарелку фиксируют на крыше здания или стене строения. Дополнительно устанавливают конвертер, для работы нужен тюнер. Устройство подключают к аппаратуре. Пользователей часто интересует, сколько телевизоров можно подключить. Если есть необходимость, можно к одной антенне подключить несколько устройств, например, 4 шт.

Для того чтобы просматривать телеканалы, ресивер соединяют с антенной. Для этого следует использовать отверстия, расположенные на технике.

Пользователей часто интересует, как подключить приемник Триколор к телевизору.

Есть разные способы подключения:

  1. RF. Этот вариант использовали, когда были старые телевизоры и при необходимости установить комнатную или наружную антенну.
  2. AV. Его можно найти на всех устройствах. С помощью разноцветного кабеля ресивер подключают к старой аппаратуре.
  3. S-Video. Он нужен для того, чтобы соединить системный блок с мышью или клавиатурой. Такой элемент призван дополнить современные ресиверы или последние модели техники.
  4. YPbPr. Он необходим для того, чтобы можно было передать изображение в разрешении 1080i. При этом используется несколько кабелей, каждый из них имеет свой цвет.
  5. HDMI. Он позволяет показывать картинку так, как ее транслирует оператор. Никаких изменений и преобразований при этом не происходит.

Компания поставила целью постепенно перейти на HDMI, это позволит всем подключившимся пользователям просматривать четкое изображение в формате HD.

Если интересно, как подключить ресивер Триколор к телевизору, можно выполнить следующие шаги:

  • подключить антенну;
  • соединить с телевизионным приемником.

Для подключения антенны нужно сделать следующее:

  1. Взять коаксиальный кабель.
  2. Оголить жилу по центру. Для этого нужно отвернуть оплетку.
  3. Нужно взять разъем F, произвести соединение с 2 концами провода.
  4. Выполнить подключение к антенне.
  5. Со входом ресивера LBM in соединяют второй конец.
  6. На тарелке фиксируют кабель.

Когда работа будет завершена, проверяют надежность соединения всех элементов. От этого зависит, насколько качественным будет получаемый сигнал.

На втором этапе тарелку соединяют с техникой. Сначала приставку проверяют, нужно убедиться в наличии выходов. Для подключения к конвертеру используют LNB in. Гнездо, через которое можно подключить антенну, подписано как LNB out.

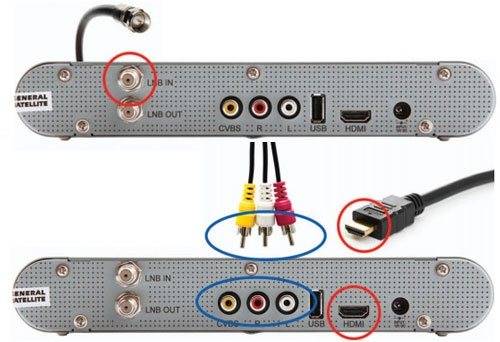

В зависимости от того, какой вид ресивера используется, меняется набор разъемов. Полезно убедиться в том, что версия прошивки современная. В этом случае картинку можно транслировать на все выходы. Но бывают ситуации, когда пользователям придется выбрать, на какой выход направить сигнал.

В разъем LNB out нужно вставить высокочастотный кабель, в результате подключится антенна. Произойдет включение ресивера и телевизора, на мониторе можно будет увидеть надпись Boot, после чего станет виден номер канала.

Владельцу телевизора нужно выполнить настройку, а потом дождаться, когда станет видна надпись «Нет сигнала». Ее появление будет означать, что все операции выполнены правильно. Аналогичным образом подключают остальные кабели, выполняется их настройка.

Если в комнате стоит старый телевизор, но владелец решил подключить его, то для этого понадобится «тюльпан». У него 3 выхода, каждый помечен своим цветом. Но такой вариант имеет недостатки, в высоком качестве передавать картинку не получится.

С 2017 г. телевизионные каналы стали отображаться в списках, это было сделано для удобства пользователей. Если нужно настроить каналы Триколор ТВ, пошаговая инструкция следующая:

  1. Нужно включить телевизор, а потом перевести его в режим, позволяющий выполнить настройку спутниковых каналов. Для этого в меню нужно выбрать раздел настройки антенны.
  2. Выбирают пункт меню «Ручная настройка».
  3. Перед тем как начать запуск поиска каналов, нужно убедиться, что выставлены параметры ручного режима: включен Network Search (это опция отвечает за сетевой поиск). Устанавливают частоту транспондера, выбирают символьную скорость и спутник. Значения должны быть 12226, 27500 и Eutelsat 36E.
  4. О том, как настроить каналы Триколор, написано в инструкции. Нужно запустить поиск каналов, а потом выполнять действия, которые будут написаны на экране телевизора. В процессе будут отображаться данные о том, как идет поиск, и какие каналы найдены.
  5. Когда поиск завершается, владелец телевизора должен сохранять список каналов.

При поиске каналов, если в настройках отсутствуют необходимые данные, их можно ввести вручную.

Подключение через Wi-Fi-роутер

Такой формат синхронизации позволяет транслировать сигнал на мобильные гаджеты – планшеты, смартфоны и ноутбуки. Процедура подключения аналогична предыдущему способу, с той лишь разницей, что между приставками появляется посредник – Wi-Fi-роутер.

Синхронизация происходит также по UTP-кабелю. В качестве сервера выбираем имя роутера, а не приставку GS С5911. Для просмотра контента на мобильных устройствах потребуется установка .

Подводя итог, следует заметить, что подключение ресивера к телевизору не составит труда, так как в комплекте всегда есть подробная пошаговая инструкция, к тому же, как отмечалось ранее, на сегодняшний день этот процесс максимально упрощен и автоматизирован.

Особенности старых и новых моделей ресиверов

Оператор Триколор широко распространен и предлагает пользователям много различных ресиверов как старых, так и новых линеек. Причем далеко не всегда выбор новой модели оказывается оправдан. Это связано с тем, что промежуток времени между выходом различных поколений устройств очень небольшой, а различия в функционале и интерфейсе могут быть значительными.


Ресиверы старых и новых версий

На моделях старых версий часто предусмотрены антенный выход и разъем SCART. В современных же очень часто устанавливают только HDMI. Такой подход хоть и уменьшает габариты устройства, подойдет далеко не всем пользователям. Некоторые телевизоры удобнее подключать именно через старые разъемы.

Все версии приставок не требуют какой-либо сложной настройки, а вот в плане подключений и использования переходников могут возникать сложности. Поэтому стоит заранее изучить параметры используемого телевизора, а затем подобрать к нему подходящую приставку по способу подключения и скорости передачи сигнала.

Принцип работы антенны

Спутниковая антенна – это тарелко-образный тип параболической антенны (мультифилд, Opticum AX 1000+, Maximum, Opticum X80 Premium, Orton X80, BIG BISAT), предназначенный для приема микроволн от источников связи, которые передают сигналы на телевидение, радио, иногда интернет-спутники (Intelsat 15, Intel, Eutelsat 36A/36B (36°E), TT-budget S-1401 SkyStar 3, Sky tv digital).

Параболическая форма офсетной тарелки отражает сигнал к антенне в фокальной точке. На координатор тарелки крепится устройство под названием рупорный облучатель (Satfinder), его настройка полностью автоматическая. Эта деталь является, по сути, усилителем, передние головки конвертора (LNB) собирают сигналы от фокальной точки и «ведут» их к блоку понижающего преобразователя. Рупор преобразует сигналы электромагнитных или радиоволн в электрические и настраивает их спектр.

Сейчас активно используется еще одна технология усиления – намотка на тарелку металлической сетки или дополнительных витков провода (см. фото). Такая настройка помогает увеличить поглощающую способность и чувствительность антенны даже к слабым сигналам.

Современные тарелки, предназначенные для использования в домашнем телевидении, как правило, имеют размер от 43 см до 80 см в диаметре, их настройка осуществляется в одном положении, для приема Ku-диапазона от одной орбитальной позиции. До существования прямых трансляции спутниковых услуг, домашние пользователи, как правило, применяют тарелку с моторизованным C-диапазон до 3 метров в диаметре для приема каналов с разных спутников. Чрезмерно маленькие тарелки могут вызвать проблемы в сети, но у них больший срок годности, проще производится настройка и долговечность.

Что делать если картинки нет

Иногда пользователи сталкиваются с проблемой, при которой даже правильная настройка и регистрация ресивера не позволяет получить доступ к телеканалам. В данном случае стоит сразу же тщательно проверить все кабели и соединения. Любые повреждения сказываются на возможности передачи сигнала.


Отсутствие сигнала при подключении

Далее стоит проверить уровень сигнала при регулировке антенны. Можно попытаться повторить процедуру настройки положения тарелки.

Если ни один из описанных способов не помог, рекомендуется вызвать специалистов компании, которые приедут и выполнят все необходимые процедуры.

Настройка каналов Триколора

Если в комплекте есть смарт-карта, нужно установить её в приёмник. Только после подсоединения ресивера Триколора к телевизору можно включить его. При первичном включении ресивера Триколор ТВ на экране появится мастер настройки, где нужно выбрать язык, регион и оператора.

После этого появится окно, где будет отображаться состояние, сила и качества сигнала. Впоследствии можно будет посмотреть эти настройки, нажав на пульте приёмного устройства красную кнопку (f1) 2 раза (в зависимости от модели может быть разной).

Поворачивая антенну, нужно добиться максимальных значений параметров качества и силы (хотя бы более 70%).

После удовлетворительных результатов полученного сигнала крепёжные элементы нужно затянуть до надёжной фиксации тарелки.

Для возможности просмотра каналов нужно зарегистрироваться в качестве нового абонента. Эта процедура будет описана дальше. Но перед регистрацией должен быть доступен инфоканал Триколор ТВ, который является первым в списке каналов.

После завершения регистрации нужно выбрать в меню приставки «Поиск каналов». И дальше следовать подсказкам.

Многие современные марки телевизоров, например, Самсунг, Сони, LG, оснащаются встроенными тюнерами, которые освобождают пользователя от приобретения приставки. Достаточно вставить смарт-карту оператора спутниковой связи в САМ-модуль. САМ-модуль декодирует видеопоток и согласует его с телевизором.

В общем виде подключение будет выглядеть так:

  • Смарт-карта вставляется в САМ-модуль (слот CI);
  • Включается телевизор.

Теперь рассмотрим на примерах нескольких марок телевизоров.

  • В настройках ТВ выбирается тип антенны – спутниковая;
  • Выбирается спутник компании (в документации к антенне имеются эти данные);
  • Выставляются настройки: конвертер – одиночный, питание LNB – 10750, частота транспондера – обычно 12226 Мгц, но может быть и другая;
  • В настройке каналов включить автоматический поиск;
  • После удачного поиска каналов, в «Настройках звука цифрового ТВ» ставится параметр MPEG;
  • В настройках CI(САМ) нужно выбрать «Сброс до заводских настроек»;
  • Выключить телевизор;
  • Включить и оставить в рабочем состоянии до появления каналов (до 8 часов). Должна выполниться за это время активация услуг Триколора (об этом описано дальше).
  • Перед настройкой нужно выполнить сброс до заводских настроек. Заходим последовательно в «Поддержку», «Самодиагностику», «Сброс». Ввести 0000;
  • Теперь вставляется смарт-карта и выполняются такие же настройки, как и в ТВ LG. То есть, спутник, LNB, частота транспондера – те же;
  • Если нет нужного спутника, нужно выбрать User sat 1. Таким образом создадим его вручную. В настройках LNB выставляется частота 10750;
  • После этого нужно закрыть это меню, чтобы поле транспондера стало активным. Создаём новый транспондер. Вводим некоторую частоту (например, 12418) и скорость передачи 27500, а также полярность (горизонтальная, левая);
  • Нажать «Поиск». Появляется уровень сигнала, и будут найдены каналы;
  • Снова зайти в транспондер, но «Поиск сети» сделать включённым и нажать «Поиск», тогда будет выполнен поиск по всем частотам транспондера. И найдены все каналы.

Правда, закодированные каналы, на которые нет подписки, просмотреть будет нельзя.

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

  1. Кабельное подключение – аббревиатура С на коробке.
  2. Наземный ресивер – буква Т.
  3. Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

  1. HDMI кабель.
  2. Антенный высокочастотный выход.
  3. Тюльпан.
  4. Провод SCART

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Регистрация

Для ресивера необходима регистрация. Ее можно сделать при подписании обслуживающего договора или в индивидуальном порядке. При первом варианте нужно сделать звонок в техподдержку. У вас спросят личные данные и адрес, реквизиты аппарата. Оператором будет сделана проверка. В течение нескольких дней после регистрации на втором канале появится специальная надпись, а далее будет трансляция. Если показ не начался, нужно снова обращаться в компанию.

Для тех лиц, у кого абонентского договора нет, нужно подготовить данные и связаться с компанией для получения информации по дальнейшим действиям.

Как подключить ресивер Триколор к телевизору через тюльпан

Сегодня подключить спутниковое телевидение можно с помощью различного оборудования, но все будет зависеть от того, какой марки у вас телевизор и какие устройства он поддерживает. Оборудование Смарт Триколор ТВ в зависимости от модели поставляется с разным набором портов.

Большим спросом у абонентов пользуется подключение через композитный кабель RCA Jack «тюльпан». Интерфейс имеет разрешение до 1080р, чего достаточно для нормальной работы спутникового телевидения. Этот кабель совместим практически со всеми моделями телевизоров.

Внешне RCA-интерфейс выглядит как «тюльпан», имеет три разноцветных кабеля — белого, желтого и красного цветов, которые необходимо вставить в соответствующие гнезда выхода на телевизоре и приемнике. На панели соответствующие порты могут быть выделены цветовой гаммой или буквенными изображениями – Pr, Pb и Y, это зависит от модели и комплектации ресивера.

Подключение Триколор к телевизору Самсунг, Филипс, Хайер, Панасоник, HITACHI и другим моделям через ресивер с помощью соединения «тюльпан» выполняется в такой последовательности:

  • подключить кабеля белого, красного и желтого цвета в соответствующие разъемы ресивера;
  • включить в сеть телевизор;
  • найти в настройках «Поиск» и запустить его;
  • на экране должна появиться надпись «Нет сигнала», которая определяет правильность выполненных действий;
  • произвести настройку каналов при помощи кнопок A/V, расположенных на пульте управления.

Подключение двух ТВ к ресиверу через UTP-кабель

Рассмотрим процедуру на примере фирменного оборудования от «Триколор»: приставок E521L и GS С5911, где первая будет ведущей. От спутниковой антенны придётся протянуть два кабеля в соответствующие порты – LBNin 1 и LBNin 2 на E521L.

Процедура подключения:

  1. В меню первого ТВ выбираем источником сигнала нужный интерфейс (HDMI, RCA и т.п.).
  2. Выполняем первоначальную настройку E521L (подробные шаги указаны в руководстве пользователя, что идёт в комплекте с ресивером).
  3. Соединяем устройства между собой UTP-кабелем через порт ETHERNET.
  4. Подключаем приставку GS С5911 к телевизору и проводим первоначальную настройку по аналогии с E521L.
  5. В меню первого ТВ находим пункт «Настройка сети».
  6. Выбираем подключиться к серверу с названием GS С5911.

Если в «Настройках сети» нет колонки с дополнительной приставкой, то нажимаем на «Поиск» и ждём, пока она не появится.

Схема подключения Триколор на два телевизора

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

  • перфоратор с набором буров;
  • отвертка;
  • вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

После этого нужно собрать антенну:

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

  • подключить кабель от конвертера к ресиверу;
  • подключить кабель от ресивера к телевизору;
  • включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

  • антенна – 1;
  • частота – 12226;
  • спутник – Eutelsat (никакого спутника Tricolor не существует!);
  • F ЕС – ¾;
  • поляризация – left;
  • поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

  1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
  2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

  • ID номер оборудования;
  • серийник приемника;
  • мобильный и, если есть, домашний телефон;
  • электронную почту;
  • данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

  1. Кабельное подключение – аббревиатура С на коробке.
  2. Наземный ресивер – буква Т.
  3. Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

  1. HDMI кабель.
  2. Антенный высокочастотный выход.
  3. Тюльпан.
  4. Провод SCART

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Способы подключение ресивера к телевизору

В комплектации приставки идет кабель с адаптером для подключения к электросети и переходник для соединения с телевизором (не всегда). До покупки оборудования, посмотрите, какие разъемы есть в самом ТВ. В большинстве моделей Самсунг, LG они выведены на заднюю или боковую панель.

Всего выделяют 7 вариантов подключение ресивера к телевизору: RCA, Scart, HDMI, DVI/D-SUB, LAN, CAM-модуль, антенный вход.

Общая схема подключения

Отдельное устройство (приставка) подключается сразу к источнику сигнала, электросети, телевизору. Общая схема подключения ресивера к ТВ следующая:

  1. До соединения всех устройств в одну цепь отключите их от сети.
  2. Соедините приставку и телевизор через выбранный разъем.
  3. Подключите антенну или кабель (источник сигнала) к приставке. Для этого предусмотрен отдельный вход.
  4. Включите все оборудование. Запустите автоматическую настройку канала.

При правильном подключении ресивера к телевизору каналы настроятся быстро и сразу будут доступны 20 бесплатных телепередач. Если вы платно подключились к Интернету и ТВ от оператора, предлагающего услуги в вашем доме, например, Триколор, специалисты обязаны сами соединить и запустить оборудование.

Через разъем RCA

Классическое подключение старых ТВ идет через тюльпаны или RCA разъем. Таким же способом раньше подключались DVD-приставки и прочее оборудование. С каждого края кабеля предусмотрены три разъема: красного, белого и желтого цвета. Желтый для подключения ресивера к телевизору через тюльпаны не потребуется. Красные и белый провод – аудиосигналы.

В телевизоре и приставке разъемы для тюльпана подкрашены такими же цветами. Дополнительно все они имеют свою маркировку. Максимальное качество, которое можно получить при таком варианте передачи цифровых каналов – до 1080р.

Через Scart

Широкий плоский разъем в телевизоре подходит для приема цифрового сигнала. Вариант Scart оснащен с одного края широким разъемом, с другого, где приставка, тюльпанами. Это более компактный и быстрый способ присоединения тюнера к ТВ.

Подключение через HDMI

Современные вариант организации цифрового телевидения – использование HDMI кабеля. Это коаксиальный провод с высокой пропускной способностью. Подключение ресивера к телевизору через HDMI позволяет смотреть телеканалы с разрешением Full HD.

Присоединение оборудования через DVI/D-SUB

Мощные, качественные ресиверы, применяемые и для Смарт ТВ, имеют видеоадаптер. Он обеспечивает высокую скорость передачи сигнала, качество звука и изображения. В роли переходника можно использовать шнур для подключения классического монитора и системного блока персонального стационарного компьютера.

Схема подключение LAN

Универсальные Smart приставки оснащены разъемом для подключения к Интернету – LAN. Передача данных осуществляется по технологии IPTV. В ней не предусмотрена кодировка и декодировка сигнала. Он передается напрямую, что влияет на высокое качество изображения и звука.

Чаще всего IPTV предлагают сотовые операторы, проводящие Интернет и цифровое ТВ в многоэтажных домах. При этом прямого подключение телевизора к сети не требуется. Для этого применяется отдельный кабель, проведенный в квартиру.

Как подключить CAM-модуль

Спутниковые ресиверы оснащаются CAM-модулями. Они позволяют смотреть не только 20 базовых каналов, но и подключать пакетные предложения от выбранного оператора. По сути, САМ-модуль – карта, устанавливаемая в ресивер. Дополнительного подключения она не требует.

Соединение через антенный вход

Антенны и спутниковые тарелки можно подключить через RF IN разъем. Он универсальный и подходит для аналогового и цифрового телевидения. Такой круглый вход присутствует на всех тюнерах, вне зависимости от года их выпуска и комплектации.

Способы прокладки проводов

Некоторые пользователи спутниковых услуг предпочитают вместо проводов использовать специальное устройство – видеосендер. Прибор, состоящий из двух блоков, включается между телевизором и тюнером и передает сигнал посредством Wi-Fi. Максимально допустимое расстояние равняется 30 м. Поскольку данное устройство имеет все виды разъемов, оно не имеет проблем в установке. Меньшую стоимость имеют проводные видеосендеры, но их использование не решают вопрос с лишними проводами.

Другой способ, дающий возможность работать двум телевизорам независимо друг от друга – приобрести специальный набор Триколор ТВ, в который входит приемник, состоящий из двух тюнеров.

READ Как правильно подключим или подключим

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
