Подключение двух телевизоров к одному ресиверу

Общая информация

Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:

  • аналоговый;
  • цифровой.

Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2021 г. Россия полностью переходит на цифровое вещание.

Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.

Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.

При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.

Уровень сигнала

Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:

  • зайти в меню телевизора или приставки в режим ручного поиска канала;
  • выставить номер проверяемого канала;
  • при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
  • в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.

Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы

Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.

Протяжённость кабеля и количество кабельных соединений

На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.

Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму

Установку разъёмов выполнить герметично при их расположении вне помещения.

Специальное предложение от «Триколор-ТВ» — комплект на 2 телевизора

Данный оператор делает уникальное предложение клиентам – специальный комплект аппаратуры для двух телевизоров. Это считается оптимальным вариантом подключения, т.к. можно удовлетворить интересы всех жителей одной квартиры без существенных финансовых затрат.

Самый полный комплект, который даст возможность подключить все без лишних хлопот, включает в себя:

  • антенну («тарелку»), оснащенную конвертером с двумя выходами;
  • ресивер GS E501, совмещающий в себе функции двух тюнеров (либо другую модель ресивера с аналогичными возможностями);
  • приставку GS C-591;
  • 2 пульта ДУ и 2 блока питания;
  • карту доступа;
  • кабели для подключения аппаратуры к антенне;
  • «витая пара» для соединения приставки с ресивером;
  • кабели HDMI для подключения телевизоров к приставкам;
  • документы и инструкции.

Если у Вас установлен ресивер с двумя тюнерами, то можно приобрести приставку-клиент. Она стоит дешевле, чем обычный ресивер, но необходимо будет отдельно оплатить услугу просмотра на двух телевизорах. Кроме этого, оператор предлагает провести обмен с доплатой уже имеющейся аппаратуры на новую.

Нет необходимости устанавливать двойной конвертер на антенне вместо одной головки с одним выходом. Достаточно будет возле приемника, там, где подходит коаксиальный кабель, установить антенный делитель.

Подключение простое

В основной приемник (CS E501) вставляется смарт-карта, она только одна в продажном комплекте. Два коаксиальных кабеля, идущие от двух выходов конвертера на антенне, вставляются во входы LNB IN № 1 и 2 на этом же приборе.

Прибор выполняет роль сервера, который способен расшифровать сигнал и передать его на приставку-клиент GS C-591 с помощью «витой пары». После этого остается только провести подключение телевизоров с приставками с помощью кабелей HDMI, и можно начинать поиск каналов.

Настроить оба прибора на адекватное отображение сигнала можно при помощи соответствующей инструкции, либо воспользоваться подсказками на видео. Если все сделать правильно и услуги оператора оплачены, то оба телевизора будут показывать каналы независимо друг от друга.

Преимущества такого варианта подключения:

  1. Во-первых, нет необходимости устанавливать вторую антенну.
  2. Во-вторых, не надо покупать второй ресивер, если купить приставку-клиент, которая стоит дешевле.
  3. В-третьих, подключение к одному телевизору стоит 1500 рублей, а к двум – 2000. Система для двух телевизоров обходится дешевле на 1 тыс. руб.

Оборудование для подключения

Для уверенного приема сигнала нужно купить несколько приспособлений. Приобрести их можно в магазинах, где продается телевизионная или компьютерная техника.

Оборудование для подсоединения цифрового телевидения:

  • приставка (ресивер или ТВ-тюнер);
  • коаксиальный кабель для подключения всех приборов к телевизору;
  • антенна для цифрового вещания ДМВ диапазона.

Антенна

В больших городах существуют кабельные системы (интернет, видео). Некоторые провайдеры передают по ним сигналы цифрового телевидения, но за такую услугу придется платить. Если у вас квартира в многоэтажном доме, стоит подсоединиться к коллективной антенне, вести прием с нее.

Можно свободно выполнить подключение цифрового телевидения на даче или в частном секторе.

Для этого нужно приобретите и установите собственную ДМВ антенну. Выбор типа оборудования зависит от расположения дома:

  • Если жилье находится недалеко от телевышки, смело приобретайте комнатный вариант.
  • При значительном удалении требуется наружная антенна для цифрового ТВ с усилителем сигнала.

Приставка

Ресивер – прибор небольших габаритов. Внутри ТВ-тюнера расположена плата с процессором. Устройство преобразует поступающую с антенны информацию в полный телевизионный сигнал сразу в нескольких форматах:

  1. Стандарт DVB-2 для современных моделей или DVB-T для аппаратов раннего поколения с плоским экраном.
  2. MPEG-2 или MPEG-4.

ТВ-тюнеры для телевизора имеют в комплекте:

  • саму приставку;
  • соединительные кабели;
  • пульт;
  • блок питания.

Все приемники управляются пультом, с помощью которого можно:

  • переключать каналы;
  • настраивать изображение, звук (моно или стерео);
  • включать/выключать телевизор по таймеру.

В дорогих приставках реализованы функции записи трансляции на флешку, их последующее включение на этом же ресивере. Имеется возможность остановить передачу на любом моменте и досмотреть позднее.

  • Минимализм в интерьере — особенности и характеристики, идеи дизайна зала, спальни или кухни с фото
  • 5 причин, по которым зимой вы плохо спите
  • 3 возраста женщин, которые идеально подойдут мужчине за 50 лет

Одно изображение на нескольких экранах

Этот вариант — самый бюджетный. Передача изображения, получаемого от одной приставки, разделяется на 2 устройства. Для этого необходимо приобрести специальный кабель, который будет подходить по длине и разъемам. Если приемник поддерживает все виды подключений, можно воспользоваться «тюльпанами» для одного телевизора и HDMI-проводом для другого. Такой способ подходит и для старых моделей телевизоров, которые подключаются через RCA jack.

Если в доме нет старых моделей ТВ, то «тюльпаны» не подойдут. Можно использовать HDMI-соединение и получить более качественную картинку. Если у телевизоров нет разъема SCART, их можно подключить сплиттером HDMI к одному ресиверу. Этот вариант обеспечит нужное количество портов, но потребует денежных затрат. Разветвитель с большим количеством входов стоит недешево.

Чтобы установить «Триколор ТВ» на 2 ТВ, можно приобрести второй приемник. Сэкономить поможет выбор подержанного варианта, либо ранней модели, недорогой по стоимости. Здесь нет особых требований к характеристикам прибора, т.к. воспроизведение будет осуществляться им не самостоятельно, а через подключение к главной приставке. Чтобы обеспечить прием сигнала от антенного кабеля двумя устройствами, нужно обеспечить наличие сплиттера (спутникового разделителя) и коаксинового кабеля. В месте, где антенный кабель разветвляется, его нужно обрезать, а затем закрепить в этом месте F-разъем. Подсоединяем к нему сплиттер через вход IN. К раздвоенному входу с противоположной стороны (OUT) подсоединяем разъемы типа F коаксикальных кабелей приставок. Следующий шаг — настройка телевещания на каждом устройстве.

Важно помнить, если канал телевидения «Триколор» платный, он может не отображаться одновременно на двух устройствах. На втором телевизоре будет появляться предупреждение о том, что сигнал отсутствует

Не каждый пользователь захочет действовать описанным способом подключения «Триколор ТВ» к двум устройствам. Тогда можно использовать беспроводное подключение к одному ресиверу. Для этого понадобится видеосендер. Его приобретение — недешевое удовольствие, но оно обеспечивает удобство подключения. С помощью подсоединения двух блоков к телевизору и приставке изображение передается на второе устройство по Wi-Fi. Аналогом такого способа может стать приобретение комплекта «Триколор», которое включает в себя возможность просматривать разные каналы на нескольких устройствах.

Подключение 2 телевизоров к двум ресиверу (два источника сигнала)

Второй вариант подразумевает подключение двух ресиверов, к двум телевизорам. Этот вариант на наш взгляд достоин большего внимания, так как если так можно сказать, является полноценным. Здесь каждый из ресиверов принимает сигнал с тарелки, а затем расшифровывает и подает уже сигнал для обработки его телевизором. Плюсы здесь очевидны. Можно одновременно смотреть на разных телевизорах разные программы. Переключение программ ведется непосредственно с ресивера установленного рядом с телевизором. Нет необходимости бегать, и переключать программы где-то и кем-то. Ну и кабели для коммутации между ресивером и телевизором здесь потребуются гораздо меньшей длины, чем в варианте выше. Единственный минус, так это то, что вариант этот более дорогостоящий. Разберем схемы подключения, согласно этому случаю. Здесь есть два варианта, когда ресиверы равноценные, то есть, если модно так сказать, самодостаточные. Каждый из них может работать без другого и случай, когда один ресивер принимает ВЧ сигнал, а далее обрабатывает его и посредством передачи цифрового сигнала передает его уже и 2 ресиверу. Вначале о первом варианте. Здесь ВЧ сигнал необходимо поделить еще до прихода на каждый из ресивер…

…либо сделать так. На один ресивер сигнал приходит и идет дальше, до следующего…

Суть здесь проста. Каждый из ресиверов получает аналогичный сигнал и работает уже с ним обособленно. В принципе это получается как один ресивер, один телевизор, схема подключения такая же. Разве что антенна одна на двоих.Еще один вариант подключения двух телевизоров и двух ресиверов, реализован компанией «Триколор». В этом случае ресиверы GS e501 и GS c591 работают следующим образом.

Основной ресивер получает сигнал, принимает его на приемник, вернее даже два, и расшифровывает. Далее уже цифровой сигнал передается на второй ресивер. В этом случае второй ресивер лишен приемника, что позволяет производителю несколько сэкономить на стоимости такого подключения, а значит незначительно снизить цену и для пользователя.

Типы разветвителей

Усилитель сигнала телевизионной антенны

Устройства, равномерно раздающие сигнал на несколько приёмников, помогают осуществить монтаж кабельной телевизионной сети без потери уровня и качества сигнала. Их можно разделить на следующие типы:

  • пассивный разветвитель;
  • делитель активного типа;
  • проходной делитель – ответвитель.

Последнее устройство в перечне – разновидность делителя, которая нужна при отводе ТВ сигнала от магистральной линии передач. Допустим, что в частном доме один телевизор находится в жилом помещении, второй, который должен подключиться, далеко в беседке или гараже. Ответвитель имеет абонентский выход (TAP) на 8 Дб и выход OUT для магистрали. Он отводит часть сигнала, остальной – пропускает дальше.

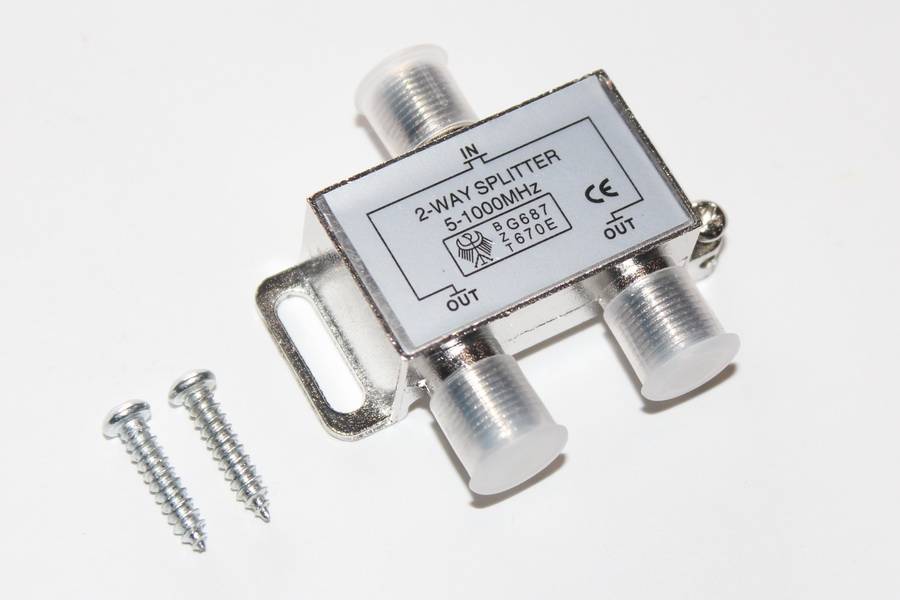

Разветвитель и ответвитель tv сигнала

Пассивный разветвитель

Это устройство, включающее в свою схему только фильтрующие и согласующие элементы пассивного типа: конденсаторы, индуктивности и сопротивления. Применение пассивного делителя предпочтительно там, где сигнал устойчивый и имеет достаточный уровень для разделения без потери качества. Преимущество состоит в том, что он не требует дополнительной подачи питания. К недостаткам относится то, что при слабом приёме сигнала его невозможно разделить на два телевизора.

Делитель активного типа

Включение в схему активных полупроводниковых элементов или микросхем позволяет усиливать, передавать и распределять сигналы без потери на всём диапазоне частот. Низкий уровень собственного шума – основное требование к таким делителям. Подключение питания осуществляется как от отдельного источника, так и по вч-кабелю, в зависимости от конструкции.

Как соединить два телевизора между собой


Конечно же, каждый уважающий себя пользователь такого устройства, как телевизор, будет обеспечивать максимально комфортную обстановку для просмотра. Следовательно, некоторые люди предпочитают иметь в наличии сразу два сооружения, которые подключены к одному кабелю. Таким образом, технологии позволяют не только просматривать различные передачи и программы на одном агрегате, но и дают возможность делать это сразу на двух изобретениях. В данной статье попробуем подробно разобрать специфику всего процесса для достижения цели, узнать все особенности и трудности, которые могут оказаться на пути.

READ Как подключить трехполоску и саб

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Как подключить второй телевизор к ресиверу Триколор

Данный вариант является самым дешевым по стоимости. Суть его заключается в том, чтобы осуществить разделение передачи данных от одной приставки к двум телевизорам. Для проведения подключения потребуется выполнить следующие действия:

  1. Приобрести кабель нужной длины со специальными разъемами.
  2. Если нет проводов с нужными разъемами подключение можно провести при помощи специальных «тюльпанов» с одной стороны, а с другой – провод HDMI.

Второй вариант соединения не подходит для новых телевизоров, только при помощи использования кабеля HDMI можно получить идеальное качественное изображение. если приобрести сплиттер данной категории с нужным количеством портов, можно подключить несколько телевизоров к одному домашнему ресиверу.

Способы подключения Триколор ТВ на 2 телевизора

Пользователям доступны следующие варианты передачи изображения:

  1. Использовать 1 приставку и 2 ТВ.
  2. Приобрести несколько комплектов оборудования.
  3. Создать подключение через два приемника, подсоединенных к одной антенне.
  4. Воспользоваться фирменным предложением от компании, докупив вспомогательные ресиверы и подключив специальный пакет.

Ниже приведем схемы подключения, расскажем о достоинствах и недостатках каждого из них.

Бесплатного способа обеспечить передачу изображения сразу на несколько устройств не существует.

Одна приставка и два телевизора

Доступный вариант, при котором к приемнику сигнала подключают 2 ТВ. Для этого:

  1. Проверьте, какие выходы присутствуют на приставке. Зачастую это по 1 HDMI и RCA. В старых версиях есть SCART-разъем для устаревших моделей.
  2. Подключите первый телевизор по HDMI, второй через “тюльпаны” или аналогичный разъем.
  • оба телеприемника будут транслировать одинаковый телеканал;
  • при попытке просматривать платные телепередачи возникнет сообщение об отсутствии сигнала;
  • чтобы подключить дополнительный ТВ в другой комнате, понадобится купить удлиненный провод, использовать удлинитель кабеля или задействовать делитель сигнала, что повлияет на качество изображения.

Такой вариант подойдет для тех, кто хочет следить за сюжетом фильма или телесериала, перемещаясь между несколькими комнатами. Рекомендуется в дальнем помещении установить TV-приемник с выходом HDMI. Цена кабеля для передачи изображения будет расти пропорционально его длине.

ХДМИ-кабеля отличаются длиной и версией. Для передачи цифровой картинки с разрешением до 4K@30fps подойдет ревизия 1.4. Если брать с запасом на будущее или для подключения консолей следующего поколения, приобретайте шнур версии 2.1, способный передавать изображение в максимальных 10K и с высокой частотой обновления кадров.

Способ подключения Триколор ТВ на 2 телевизора.

Два обычных комплекта

Для передачи изображения Триколор ТВ на 2 телевизора используют два независимых комплекта, которые устанавливают вместе или докупают второй позже. Каждая антенна передает сигнал на отдельный ресивер, подключенный к выбранному телеприемнику. Преимущество — устройства работают независимо и каждый член семьи сможет смотреть выбранный телеканал.

Решение направлено на жильцов больших частных домов или дач, где невозможно одновременно подключить два устройства от одной точки из-за удаленности телевизоров.

  • на фасаде дома появится еще одна спутниковая тарелка;
  • придется оплатить полную стоимость установки дополнительного комплекта, оформить договоры на каждую антенну.

Два приемника и одна антенна

Альтернатива предыдущему варианту, когда используется одна антенна. Чтобы запараллелить кабель, используют сплиттер, который разветвляет один кабель на два. Каждый провод подключают к разным ресиверам, а от них передают сигнал на телеприемники.

У решения есть ключевое преимущество — приставка, установленная для второстепенного ТВ, может быть куплена на вторичном рынке, выбран доступный вариант. Из минусов:

  1. Чтобы эта система работала, пользователь должен зарегистрировать у оператора оба ресивера, для чего понадобится оформлять дополнительный договор. В редких случаях покупателю придется установить на спутниковую антенну дополнительную головку, принимающую сигнал.
  2. Выбранные модели могут быть несовместимы между собой или терять настройки, выставленные для стабильной работы после обновления ПО. Отчего не рекомендуется устанавливать свежие версии апдейтов.
