Как используют кабель-канал для прокладки открытой электропроводки
В этом разделе приведены примеры использования разных конструкций. Современные производители довольно часто выпускают новинки. Поэтому надо проверять их актуальные предложения для успешного решения индивидуальных задач.
Широкий ассортимент комплектующих деталей поможет самый сложный проект реализовать без ошибок
При монтаже настенного короба для проводов определяют удобную для пользователей высоту размещения розеток, выключателей, коммутационных коробок и других функциональных блоков
Если запланирована установка кабель-канала на пол в подобном месте, вполне достаточно будет прочности пластиковых изделий
Для оснащения открытых пространств, проходов применяют аналоги из металлов. Но, как отмечено выше, есть исключения. Комбинация из резинового демпфера и полимерной крышки с ребрами жесткости способна без разрушений выдержать вес автомобиля.
Здесь гибкий кабель-канал для проводов подведен к рабочим местам от жесткой магистральной конструкции
Этот пример демонстрирует правильное сочетание функциональных и технических особенностей разных конструкций
В подобных ситуациях особое внимание рекомендуется уделить качеству соединения отдельных частей
В этом проекте типовой кабель-канал напольный дополнен оригинальным «столбиком». Поднятыми на небольшую высоту электротехническими приборами пользоваться удобно.
Такая конструкция обеспечивает разделение разных групп потребителей
Если установить металлический плинтус, будет обеспечена дополнительная защита от паразитных электромагнитных колебаний. Эти решения используют при монтаже информационных линий
Угловой кабель-канал с прозрачной крышкой применяют для монтажа подсветки из светодиодных лент
Для такого варианта эксплуатации подходят только специализированные изделия. Основу, как правило, делают алюминия, съемную крышку – из жаропрочного пластика. Следует не забывать, что светодиоды излучают в тепловом диапазоне, поэтому надо исключить негативное влияние высокой температуры.
Характеристики уличных кабель-каналов подбирают с учетом особенностей будущей эксплуатации
В этом примере дополнительная защита понадобилась для организации проезда транспортных средств.
Назначение конструкций для открытой прокладки проводов
Кабель-каналы представлены на рынке электротехники пластиковыми и металлическими изделиями, их успешно применяют для открытого и закрытого монтажа кабельной и проводной продукции, они позволяют легко установить кабель в квартире. Успешно применяются внутри помещений и на открытом пространстве, могут называться «лотки для проводов», «короба», «электротехнические конструкции укладки проводов».
Функциональное назначение электротехнических конструкций — защитить провода от возможности механического действия на них, а все остальные функции, включая внешний вид, являются дополнительными, для чего и добавляются разные цвета и оттенки изделий.

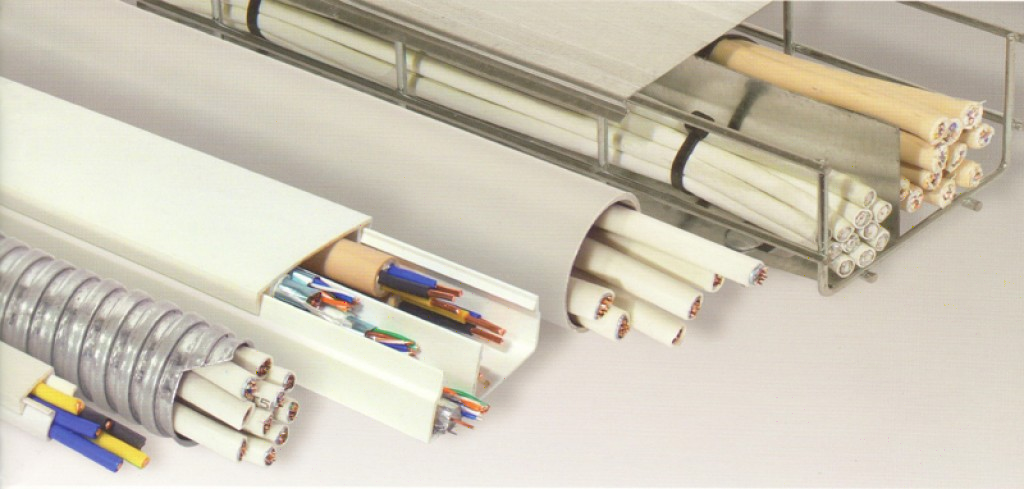

Короба для прокладки проводов:
Короба для прокладки проводов
Специалисты классифицируют эти изделия по двум группам:
- Жесткие каналы для электропроводки. К ним относятся короба с крышкой или без нее, а также плинтусные, парапетные и напольные каналы для проводов.
- Гибкие электротехнические конструкции: гофрированные трубки, секционные изделия и другие.
В большинстве случаев в строительстве для монтажа проводов используется металлический кабель-канал, он может быть разного сечения: квадрат, прямоугольник, а также другого специфического сечения, круглый профиль. Корпус короба литой, но может быть и перфорированный, его применяют, когда нужна лучшая вентиляция проводов для их охлаждения.
Соединение крышки и корпуса происходит с помощью замка, который дает возможность легко открыть и закрыть канал, а это позволяет монтажникам кабельной продукции добавлять или демонтировать провода в коробе, упростить прокладку проводки. Замки бывают простые и сложные, для открытия которых необходим специальный инструмент и навык. Широко используется двойной замок, который обеспечивает отличную фиксацию и неоднократную возможность открыть и закрыть крышку конструкции.
Конструкция коробов с перегородкой
Кабельные каналы могут иметь внутреннюю перегородку, которая используется для отделения силовых проводов от слаботочной проводки (кабель связи, интернет-провода, цифровое телевидение). В продаже можно увидеть электротехнические конструкции, в которых можно при необходимости самостоятельно устанавливать перегородки для разделения силовой и слаботочной проводки, что позволяет просто закрепить кабель в канале.
Требования к материалу, из которого изготавливается короб для прокладки проводов:
- высокая прочность (пластик, металл);
- стойкостью к горению.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Пластиковые кабель-каналы, их разновидности и размеры
Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.
Форма, материалы и размеры
Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.
П- образный кабель-канал.
Треугольный кабель-канал.
Ш- образный кабель канал.
Кабель-канал виде полусферы.
Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.
Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.
Размеры кабель-каналов П-образного типа и их полезное сечение:
| Профиль | Размер (ширина × высота), мм | Полезное сечение, мм2 | Толщина стенок, мм |
|---|---|---|---|
| 12х12 | 130 | 1 | |
| 15х10 | 135 | 1 | |
| 16х16 | 230 | 1 | |
| 20х10 | 180 | 1 | |
| 25х16 | 360 | 1,1 | |
| 25х25 | 563 | 1,1 | |
| 40х16 | 576 | 1,3 | |
| 40х25 | 900 | 1,3 | |
| 40х40 | 1440 | 1,3 | |
| 60х40 | 2160 | 1,7 | |
| 60х60 | 3240 | 1,7 | |
| 80х40 | 2880 | 1,7 | |
| 80х60 | 4320 | 1,7 | |
| 100х40 | 3600 | 2 | |
| 100х60 | 5400 | 2 |
*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.
Способ крепления к поверхности
В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).
Дополнительные элементы
Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.
Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.
Напольные и плинтусные кабель-каналы
Отдельной категорией идут напольные и плинтусные кабель-каналы.
Напольные кабель-каналы.
Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.
Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.
+ Плюсы кабель каналов
- Нет нужды штробить стены для укладки проводов.
- Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
- Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
- Монтаж магистрали выполняется максимально быстро.
- Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.
— Минусы кабель каналов
- Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
- Короб «забирает» у стены несколько сантиметров пространства.
- Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
- Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
Подготовка к установке
Перед началом монтажа кабель-каналов необходимо разметить места, где будут устанавливаться розетки, выключатели, приборы освещения и распределительные коробки. Только после этого намечаются линии, по которым будут прокладываться провода и кабели. Следует учесть, что оборудование для открытой установки выпускается в накладных корпусах.
Подгонка кабель-каналов осуществляется по месту монтажа. Если выполнить точные запилы углов на 45 градусов и состыковать короба вместе с крышкой между собой, то можно добиться качественного поворота на 90 градусов без дополнительных элементов. Таким способом запиливаются и стыкуются наружные и внутренние углы. Аксессуары могут потребоваться для создания плавных поворотов при прокладке толстого кабеля.
После монтажа коробов по всем размеченным линиям, в них укладываются выбранные провода, то есть начинается непосредственный монтаж открытой электропроводки. Их сечение зависит от мощности подключенных потребителей. Подключение осветительных приборов выполняется медными изолированными проводами ПВ или ППВ. У них минимальное сечение жилы составляет 1,5 мм2, что дает возможность выдерживать нагрузку более 4 кВт.
Розетки подключаются с помощью таких же проводов, но с более высоким сечением – 2,5 мм2. Общая мощность потребителей в этом случае составляет уже 6 кВт. Подключение электроплит, водонагревателей и другого мощного оборудования выполняется на отдельную линию с помощью трехжильного медного провода, сечением не менее 6 мм2.
При разводке проводов рекомендуется оставлять запас примерно 15-20% от его общей длины. Он может потребоваться в процессе эксплуатации при добавлении или перестановке розеток и выключателей. Аккуратно сложенные излишки провода укладываются в короб и закрываются крышкой.
При необходимости проводку легко отремонтировать или заменить, не затрагивая внутреннюю отделку помещений. Достаточно всего лишь снять крышку с короба, и вся проводка становится доступной для любых действий.
№2. Материал исполнения кабель-канала
Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.
Пластиковый кабель-канал для электропроводки
За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.
Преимущества:
- невысокая цена;
- минимальный вес;
- возможна эксплуатация в широком диапазоне температур, от -320С до +900С;
- достаточно простой монтаж за счет простой системы креплений и невысокого веса;
- устойчивость к коррозии;
- достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
- за конструкцией понадобится минимальный уход;
- материал легко режется.
Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.
Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей
Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек
Отдельные элементы есть даже для розеток и выключателей.
Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.
Металлический кабель-канал для электропроводки
Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.
Металлические кабель-каналы изготавливают из:
- оцинкованной стали;
- анодированного алюминия.
Короб из оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.
Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.
Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.
Основные преимущества металлических кабель-каналов:
устойчивость к огню;
высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей;
долговечность и устойчивость к механическим повреждениям;
защита от электромагнитного излучения, что важно для кабелей связи.
Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.
Монтаж кабель-каналов плинтусного типа
В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.
Работы выполняются в несколько этапов:
- Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
- Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.
Монтаж кабель-канала
Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.
- Отсоединяется наружная часть плинтуса (декоративный профиль);
- Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
- По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
- При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
- Крепление кабель-канала выполняется по всей его протяженности.
Завершающий этап:
- После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
- Выполняется установка декоративного профиля.
Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:
Система кабель-каналов плинтусного типа марки Legrand
Типы кабельных каналов
Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:
- По способу монтажа и расположения в пространстве.
- По материалу, из которого он изготовлен.
- По конструкции.
- По внешнему виду.
Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.
По способу монтажа различают:
- Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
- Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
- Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
- Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.
По материалу, из которого он изготовлен, разделяют на множество типов:
- ПВХ.
- Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
- Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.
По конструкции различают следующие кабельные каналы:
- Гладкие. Сплошной гладкий корпус.
- Перфорированные. Легче и дешевле обычных.
- Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
- Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.
По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.
На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.
Правила и хитрости монтажа
Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.
Простая прокладка
Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.
Кабельные короба устанавливаются так:
- Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
- Освободить первый лоток от крышки.
- Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
- Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
- Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
- Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
- То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
- Поместить внутрь провода.
- Установить крышку.
- Оборудовать вход на конечную точку (например, розетку).
Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.
Важные тонкости
Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.
Есть и другие «мелочи», которые могут пригодиться:
- Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
- При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
- Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
- Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
- Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
- Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.
В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.
Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.
Замена проводки в старой квартире
Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.
Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.
Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни. А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.
Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.
Из чего состоит короб
Профиль из пластикового сплава состоит из двух элементов: основа и крышка. Основная часть представлена буквой <<�П>> и предназначается для крепления короба к необходимой поверхности. Кабель или провода находятся в этой основе.
Она должна содержать в себе крепежные выемки, но бывает такое, что их недостаточно. Здесь нет никакой проблемы, ведь отверстия легко сделать самостоятельно, применив для работы дрель.
- Ее роль в том, чтобы отделять друг от друга кабель и защелки короба.
- Устройства соединяют между собой при помощи муфт или перегородочной части.
- Также стоит отметить, что профили из ПВХ представлены в продаже двумя типами – это гибкое и жесткое устройство.
- Независимо от видовой принадлежности в них входят минеральные вещества.
Короба делятся на многосекционные и одно секционные устройства. Первый вариант предназначен для размещения проводов в два уровня. Второй тип необходим для защиты от повреждений одного электрического оборудования.
Гибкие короба для электропроводки
Появления на рынке такого вида каналов продиктовано неровностями стен помещения. Обычный короб может повторить перепад плоскости в 22 мм, но это не очень красиво. В большинстве случаев стены во время ремонта выравниваются, но это не всегда возможно. В этом случае выручить могут гибкие каналы для электропроводки. Они могут быть нескольких видов:
- Резиновые. Такие кабель каналы имеют толстую стенку и являются серьезной защитой от любых повреждений. Используют их во влажных помещениях. Однако для парилки они не подходят.
- Литые. Выполняются из пластика мягкого типа. Являются прекрасной защитой от влаги.
- Трубчатые. Они представляют собой свитую в спираль металлическую полоску и применяются для перехода на плоскость двери. К их преимуществам относится бесконечное изгибание и большой срок эксплуатации. Уложить в них можно будет только гибкий провод или кабель.
- Гибкие цепи или траки. Они представляют собой секционные изделия, которые по всей длине легко изгибаются вниз-вверх. Между собой секции соединяются шарнирами. Такие каналы еще называют полупрозрачными, так как между секциями есть просвет. Изделия обязательно комплектуются крышкой. Ширина гибких цепей может быть от 2 до 23,4 см.
По сравнению с жесткими, гибкие каналы-траки стоят довольно дорого. Объясняется это сложностью их изготовления. Используются они в основном для подключения и оборудования станков на производстве. В домашних условиях с их помощью подключают небольшие станки для бытовых нужд (сверлильные, наждачные).
