Замена подшипника в стиральной машине: как поменять подшипник самому и не наделать ошибок

Ремонт

Ремонт неисправностей стиральных машин требует навыков работы с инструментами и хотя бы минимальных знаний устройства электронной техники. Приблизительный план работ, представленный ниже, позволит не допустить досадных ошибок и ликвидировать неполадки своими руками.

Помпы стиральной машины

Ремонтировать сломанный сливной насос даже профессионалы берутся крайне редко. Это устройство стоит не слишком дорого, его легче заменить целиком. Главное — найти в магазине деталь подходящей марки.

Замену помпы проводят следующим образом.

1. Снимают нижнюю панель.
2. При помощи отвертки отсоединяют насос от корпуса машинки.
3. Надавливая снаружи на сливной клапан, проталкивают насос внутрь корпуса и достают наружу.
4. Отключают все провода, подходящие к помпе.
5. Снимают сливной шланг и патрубок.
6. Монтируют новое устройство.

После этого надо собрать стиральную машину, выполняя все действия в обратном порядке, поставить ее в рабочее положение и проверить работу новой детали, включив стирку без белья.

Модуля управления стиральной машины

Во многих моделях управляющая плата находится вверху передней части машины, снять ее не составляет особого труда. Освободив подложку с микросхемой от фиксирующих планок, надо ее внимательно изучить. Признаки необходимости ремонта следующие:

• пластина в некоторых местах изменила цвет, дорожки потемнели;
• порванные шляпки конденсаторов;
• потемнело место установки головного процессора.

Обнаружив один из таких дефектов, лучше сразу обратиться в мастерскую. Ведь для починки микросхемы потребуется и соответствующие навыки, и умение работать с паяльником.

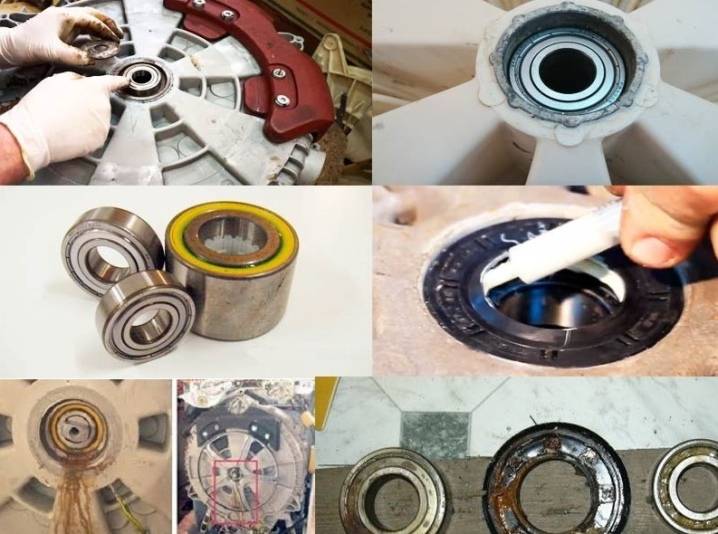

Замена подшипника

Если стиральная машина стала громко отжимать, то одной из причин может быть повреждение подшипника. Чтобы поменять подшипники в машинке с вертикальной загрузкой, необходимо:

1. Разобрать корпус прибора, снять заднюю стенку.
2. Снять ремень со шкива, освободив доступ к системе подшипников.
3. Открутить центральный болт, крепящий шкив к барабану, и снять шкив.
4. Открутить три винта, крепящих конструкцию, и вынуть муфту с подшипниками.
5. С вала снять уплотнительное кольцо и сальник, который тоже придется поменять.

Затем остается только установить новые детали и собрать стиральный аппарат, выполняя работу в обратном порядке.

Замена ТЭНа

ТЭН часто требует замены. Он может перегореть от долгой эксплуатации или нестабильного напряжения в электрической сети. От постоянного соприкосновения с водой, трубки нагревательного прибора покрываются накипью.

Поменять ТЭН несложно, надо лишь проделать следующие действия:

1. Снять заднюю панель, так как чаще всего ТЭН располагается в задней части корпуса.
2. Отсоединить клеммы подключения электроприбора.
3. Чтобы вытащить неисправный ТЭН, надо помощью гаечного ключа открутить гайку и отверткой надавить на шпильку. Выкручивающими движениями достать испорченную деталь из уплотнителя.
4. Установить новую деталь, стараясь, поставить ТЭН ровно, не деформировав уплотнитель.
5. Вставить на место шпильку, закрутить гайку, подсоединить провода.

Сфотографировав положение деталей и проводов до начала разборки, можно существенно облегчить себе работу.

Амортизаторы и демпферы

Амортизаторы и демпферы предохраняют компоненты стирального устройства от вибрации и преждевременного разрушения. Однако, сами эти элементы быстро изнашиваются и часто требуют замены.

В демпферах достаточно поменять уплотнители. Замена амортизаторов — сложная работа, требующая полной разборки корпуса стиральной машины. С этой проблемой лучше обратиться в сервисный центр.

Замена подшипника на барабане стиральной машины с фронтальной загрузкой

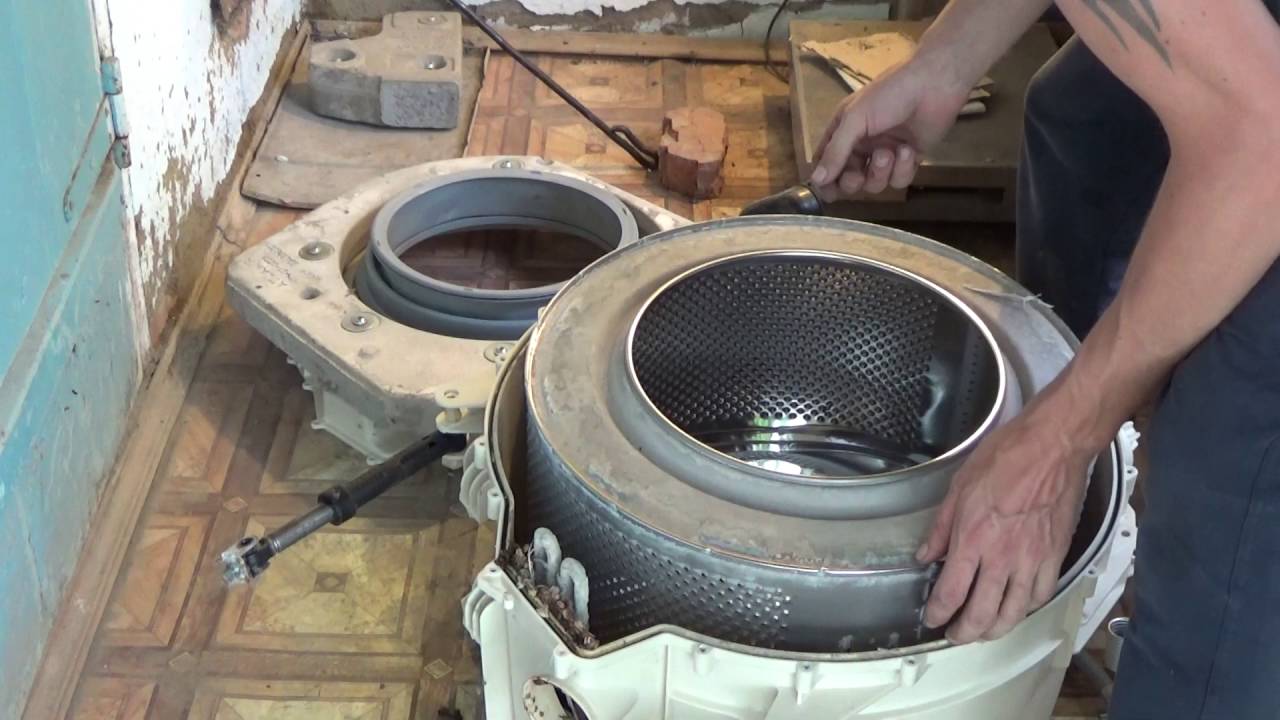

В данном случае процесс осложняется тем, что придется доставать барабан из прибора. Мы будем рассматривать последовательность действий на примере разбора стиральной машины марки «Самсунг». Это стандартная модель, поэтому по такому же принципу можно будет заменить подшипники в приборах от другого производителя.

Таблица №1. Инструкция по замене подшипника

Шаг, иллюстрация
Описание процесса
Шаг 1. Необходимо определить модель стиральной машины
На задней стенке конструкции обычно имеется специальный стикер, где указаны все характеристики прибора. Воспользовавшись этой информацией, можно приобрести новые подшипники и сальники без предварительного разбора машины.
Шаг 2. Теперь необходимо изучить конструкцию прибора, чтобы приступить к разбору
Поскольку здесь не откручивается задняя панель, все работы будут выполняться с передней части. Тем не менее, сделать это несложно.
Шаг 3. Откручиваем крышку сверху
Перед началом работы потребуется отсоединить все элементы, в том числе и лоток для порошка.
Шаг 4. Далее необходимо снять приборную панель
Делать это следует аккуратно, поочередно выкручивая винты

Верхняя часть панели фиксируется защелками, их тоже демонтируют осторожно. Следует осторожно отсоединить каждый проводок из гнезда и запомнить расположение

Если это вызывает трудности, то лучше начертить схему или сфотографировать.
Шаг 5. Теперь необходимо отсоединить нижнюю панель стиральной машины
Для того, чтобы это сделать, сначала следует открутить все винтовые крепления на передней панели.

Шаг 6. Затем необходимо достать бак из корпуса

При этом потребуется снять ремень, мотор и амортизаторы, так как эти элементы помешают дальнейшему разбору бака.
Шаг 7. Необходимо открутить шкив, чтобы увидеть крепления подшипника и сальника
Шкив будет несложно открутить, используя ключ на 16.
Шаг 8. Теперь необходимо оценить внешний вид сальника
Здесь он уже непригоден к использованию, из-за чего требуется замена.
Шаг 9. Теперь необходимо разъединить сальник и подшипник
Оба элемента потребуется заменить. Как и в предбудущем случае, сальник следует тщательно обработать смазкой, ведь смазочный слой позволяет облегчить трение, что значительно продлит срок эксплуатации детали. Не стоит экономить на смазке. На этом же этапе необходимо заменить резиновый уплотнитель, если он пришел в негодность. При этом, даже если вы не собираетесь его менять, необходимо промазать место соединения силиконовым герметиком.
Шаг 10. Далее потребуется собрать все элементы поочередно
Необходимо вернуть все элементы и крепления по местам.

Видео – Разборка барабана и замена подшипников

Подготовка к выполнению ремонта

Если после предыдущей стирки внутри барабана или самой системы осталась жидкость, то ее потребуется слить, потому как в процессе ремонтных работ придется полностью разобрать машину.

В процессе подготовки следует выполнить и такие действия:

• отключить технику от электропитания:
• отсоединить любые подводки (из шлангов потребуется слить остатки воды);
• удалить воду необходимо из сливного фильтра.

Необходимо убедиться, что прибор отключен от сети, а внутри отсутствует вода

Стиральную машину рекомендуется переместить в свободное пространство таким образом, чтобы мастеру было удобно ее разбирать

Порядок разбора стиральной машины

Ремонт стиральных машин-автомат разных марок и моделей может отличаться. Это обусловлено особенностями конструкции и расположением деталей. Замена подшипников в стиральных машинах с вертикальной загрузкой фирм Zanussi и Electrolux не вызовет трудностей и с этой задачей можно справиться самому. В таких моделях, чтобы добраться до бака, достаточно снять боковые панели, шкив и привод.

Несколько сложнее дела обстоят с горизонтальными агрегатами марок Indesit, Ariston, Samsung, Hotpoint, LG. Однако полезные советы и подробная инструкция помогут справиться с задачей.

Перед началом ремонта важно разобраться, где находятся подшипники. Они располагаются в задней стенке барабана

Чтобы получить доступ к деталям, необходимо выполнить разборку стиральной машины и извлечь бак.

Прежде всего отключите агрегат от водоснабжения и электроэнергии. Вытяните лоток для порошка и убедитесь, что барабан пуст.

Начинайте разборку со снятия верхней крышки. Для этого при помощи крестовой отвертки открутите два самореза, которые располагаются на задней стенке машины-автомат. Затем немного сдвиньте и поднимите крышку. Отставьте элемент корпуса в сторону.

Разборку стиральной машины начинайте со снятия верхней крышки. Затем поочередно уберите верхнюю и нижнюю панель, а также заднюю крышку

Следующий шаг – снятие верхней и нижней панелей. Во время работы будьте осторожны, чтобы не повредить проводку и сливной шланг.

Для удаления приборной панели открутите саморезы. Они могут располагаться в разных местах в зависимости от марки и модели стиральной машины. Часть из них находится в отверстии, куда вставляется лоток для порошка.

Далее снимите все фишки с проводами с гнезд. Пометьте маркером взаимосвязанные элементы. Это позволит при сборке правильно установить провода в соответствующие гнезда.

Можно не отсоединять проводку, но во время дальнейшей разборки существует высокий риск ее повреждения. Кроме того, висящая на проводах панель, будет мешать и создавать дополнительные неудобства.

Теперь необходимо снять нижнюю панель. При помощи прямой отвертки подденьте фиксирующие ее защелки. Снимите панель и отставьте в сторону.

Далее приступайте к демонтажу манжеты. Это резинка, которая надета на бак и переднюю панель. Крепится она при помощи хомута. Именно его и следует извлечь в первую очередь. Осмотрите манжет, чтобы найти пружинку, соединяющую концы хомута. Подденьте ее плоской отверткой и снимите. Удалив хомут, поднимите передний край манжеты и заправьте ее в бак.

Теперь можно снять всю переднюю панель. Для этого открутите саморезы и отсоедините провод, идущий к замку люка. Уберите деталь в сторону.

Порядок отсоединения бака стиральной машины:

1. Открутите болты, которые фиксируют заливной клапан на задней стенке агрегата.
2. Выкрутите саморезы, отсоедините провода и патрубок. Снимите верхнюю панель.
3. Открутите сливной патрубок от бака. Для этого найдите хомут и снимите его. Помните, в патрубке могут быть остатки воды, поэтому на этом этапе может потребоваться половая тряпка.
4. Отсоедините все провода, ведущие к ТЭНу, двигателю, насосу.
5. Открутите противовесы и патрубок, ведущий на датчик уровня воды.
6. Раскрутите нижние болты, фиксирующие амортизаторы.
7. Аккуратно снимите бак с пружинок. Действуйте аккуратно, чтобы не повредить фиксирующие элементы.
8. Вытянув бак, отсоедините ремень, двигатель и амортизаторы.

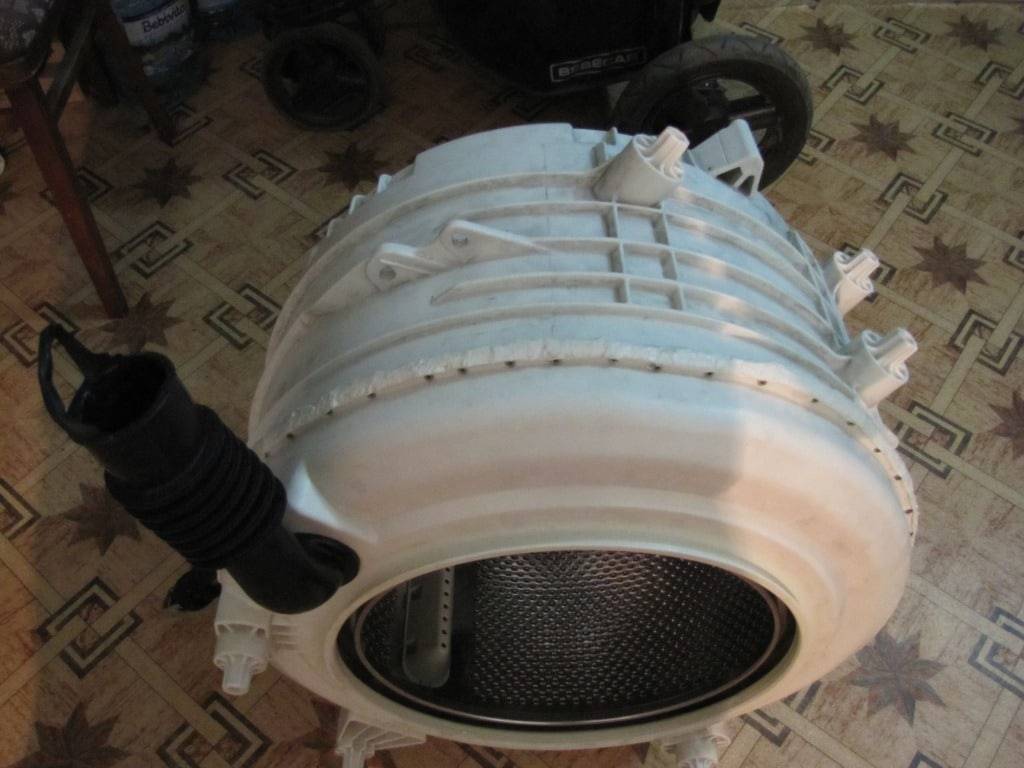

Чтобы получить доступ к подшипникам, необходимо извлечь бак из корпуса. Для этого отвинтите все болты и вытащите фишки с проводами из гнезд

Подготовка к ремонту

Перед тем, как приступить непосредственно к ремонту стиральных машин в Москве, нужно подготовить необходимый инструмент и запасные детали, которые мы будем менять.
Из инструмента нам понадобятся:

• Обычный металлический молоток
• Набор рожковых ключей разных размеров
• Пассатижи
• Металлический стержень
• Отвертки (крестовая и шлицевая)
• Силиконовый герметик.
• Специальная водостойкая смазка для подшипников стиральных машин (в крайнем случае литол)
• Фотоаппарат или телефон с фотокамерой – в процессе разбора стиральной машине мы рекомендуем фотографировать все части, которые вы собираетесь разобрать, чтобы процесс сборки прошёл наиболее просто.

Необходимые запасные части для ремонта
Из запчастей для ремонта нам понадобятся два подшипника и сальник, которые необходимо купить. Для большей уверенности в правильной покупке запчастей вы можете сначала разобрать стиральную машину, вытащить старые подшипники и сальник, после чего по номерам на них отыскать оригиналы или аналоги в интернете. Либо найти магазины, торгующие запчастями для стиральных машин, и по марке вашей машинки они подберут вам необходимые детали.
Старайтесь купить оригинальные запчасти, они гарантируют вам долгий срок службы. Также покупайте только подшипники, которые предназначены для стиральных машин (они, как правило, закрытого типа).

Не хотите заморачиваться со столь сложным ремонтом вашей стиралки? Читайте рейтинг стиральных машин и выбирайте себе самую лучшую новую стиральную машинку.

Ремонт СМА на дому

Есть ли возможность замены подшипника на месте, или придется везти машинку в сервисный центр? Мастер сможет отремонтировать машинку на дому, и времени для этого потребуется не очень много. Как только будет установлена проблема, специалист начнет «реанимировать» и агрегат безотлагательно.

Как правило, для полного ремонта хватает одного прихода мастера, имеющего соответствующий уровень квалификации. Все нужные элементы у него будут, в их оригинальности можно будет удостовериться самостоятельно.

Завершив ремонтные работы, специалист включит агрегат и выполнит его проверку на всех режимах.

Опытному специалисту потребуется несколько часов, чтобы найти неисправность и устранить ее. Он продемонстрирует правильную эксплуатацию стиралки, даст характеристику вашим неправильным действиям, которые стали причиной поломки, посоветует, как обращаться с машинкой в дальнейшем. Вызов мастера на дом – правильное и очень выгодное решение. Приезд его на дом и диагностика неисправности будут выполнены бесплатно. Все работы и стоимость деталей идут по фиксированным расценкам.

Вы сможете не только сэкономить свое время, но и финансовые средства. Кроме того, после ремонта вам будет оформлен гарантийный талон на оказанные услуги.

2 Предварительная разборка машины

Чтобы добраться до подшипника, нужно провести предварительную разборку машины:

1. 1. Снять крышку. Для этого сзади откручивается 2 самореза. Снятие крышки ведется сдвигом ее назад и вверх.
2. 2. Убрать верхнюю и нижнюю панели. Для этого сначала проводится снятие лотка для порошка путем его выдвижения и нажатия на кнопку. Затем откручиваются саморезы. Один из них находится на месте снятого лотка. Проводится снятие верхней панели, на которой находится плата. Это сопровождается изъятием из гнезд проводов. Снятая панель откладывается в сторону. Путем нажатия отверткой на защелки идет отсоединение нижней панели.
3. 3. Изъять манжету, которая крепится хомутом.
4. 4. Снять переднюю панель. Для этого закрывается люк и откручиваются саморезы, которыми закреплена панель.
5. 5. Находящийся под панелью управления короб порошкоприемника снять вместе с внутренней панелью.
6. 6. Открутить болты сзади стиральной машины, убрать заливной клапан.
7. 7. Открутить хомут и убрать сливной патрубок.
8. 8. Отсоединить провода, которые ведут к ТЕНу.

Не крутится барабан стиральной машины

Причин этого может быть довольно много. Например, может порваться приводной ремень, поломаться модуль или выйти из строя мотор.

• Начнем с проверки на целостность ремня. Если во время стирки вы слышите звук работающего двигателя, но барабан остается на месте. Значит, проблема именно в приводном ремне. А точнее он износился, соскользнул или оборвался. Для того, чтобы получить доступ к ремню вам может понадобиться снять заднюю крышку. Если у вашей модели задняя крышка несъемная, то снимайте крышку машинки. Если ремень неисправен, то покупаем новый и меняем.
• Возможно, что причиной послужили износившиеся в конец подшипники либо посторонний предмет между баком и барабаном. В этом случае барабан просто заклинит. И вы не сможете вращать его руками. Конечно, данные неисправности необходимо будет устранить.
• Если вышел из строя мотор или модуль, то звука работающего мотора вы не услышите. В этих случаях лучше обратиться к специалисту по ремонту бытовой техники.

Более подробную информацию по этим и другим видам поломок вы сможете найти в рубрике про . Удачи в определении неисправностей и их ремонте!

В каких случаях требуется ремонт стиральной машины?

Конечно, каждая хозяйка мечтает о том, чтобы прибор работал бесперебойно десятилетия, но это невозможно. Со временем могут появляться различные поломки:

• неисправность электрической схемы;
• проблемы с поступлением воды в барабан и со сливом;
• шум во время работы подшипника.

Существуют различные причины возникновения подобных проблем:

• неправильная эксплуатация;
• перепады напряжения в сети;
• чрезмерная загрузка стиральной машины, выше указанной нормы;
• износ некоторых узлов.

В инструкции к каждому агрегату указывается допустимая норма загрузки, превышение которой приводит к поломкам

Довольно часто пользователи обращаются к специалистам сервисного центра именно с просьбой замены подшипника, потому что этот элемент не вечен, и через определенное время приходит в негодность.

Подготовка

• Сколько займет времени: если совсем нет опыта, и не торопиться, то с учетом поиска подшипников: 1-2 вечера.

• Сколько будет стоить: комплект хороших фирменных подшипников вместе с сальником,  смазкой и герметиком обойдется примерно в 1000 рублей. Можно найти более дешевые турецкие аналоги.

• Дополнительные расходы: возможно, когда Вы разберете машинку, придется поменять амортизаторы (400-600 рублей), приводной ремень (от 150 руб.), щетки двигателя (700 рублей).

• Какие инструменты нужны: отвертки (фигурная и обычная), головки с трещеткой (8, 10, 13 мм), киянка, трубка или удлинитель 1/2 (1/4) для выбивания подшипников, пистолет для силиконового герметика, иногда нужны шестигранники или головки Torx. Если машинка старая, желательно иметь зубильце и дрель для откручивания приржавевших саморезов.

• Что понадобится из расходников: подшипники и сальник (размеры будут известны при разборке), хомутики для проводов, смазка для сальника (специальная для стиральных машин, например, Anderol Hydra-2), силиконовый герметик, саморезы по металлу.

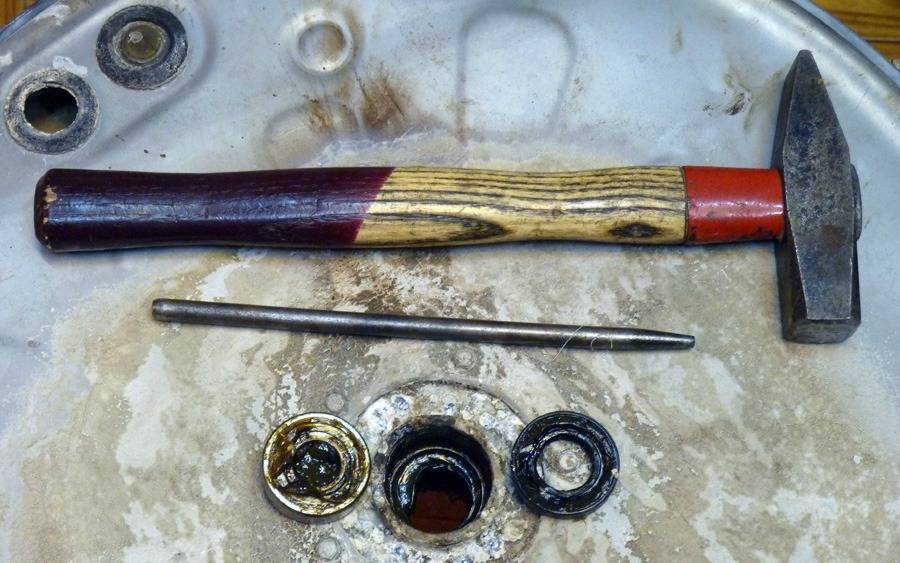

Как выбить вал

Барабан необходимо держать на весу, вал должен смотреть наверх. На торцевую часть вала накладывается стальная пластина.

Молотком наносятся точные резкие удары. Вал должен выбиться, а разбитый подшипник останется во втулке бачка.

Если внутреннее кольцо неисправного подшипника не удастся снять – используем болгарку.

Сальник можно вытащить с помощью широкой отвертки либо разводного ключика. Цепляем край сальника и используем инструмент, как рычаг. Берем молоток и извлекаем подшипник. Бить надо под углом.

После этого внимательно изучаем втулку на предмет ржавчины и заусенцев, и если находим таковые, то необходимо устранить их наждачной бумагой с мелкой фракцией. Если будут иметь место вмятины или неровности, то необходима замена крестовины целиком.

Как поменять подшипники в стиральной машине «Самсунг»

Бытовая техника, изготовленная известным корейским концерном отличается хорошей функциональностью и надежностью, но как и все агрегаты требует периодического профилактического ремонта и замены расходных элементов.

Если нет возможности пригласить мастера, попробуйте заменить детали самостоятельно, предварительно подготовив необходимые инструменты и купив новые шарикоподшипники. Ремкомплект подбирается на основании сервисного кода, расположенного на наклейке сзади. Одновременно подлежат замене сальники, а также другие элементы, которые изношены или влияют на работоспособность.

Разборка машинки производится в заданной последовательности, с которой можно ознакомиться в видеоинструкции, набрав в поисковике модель, поскольку более современные типы отличаются конструктивными особенностями.

В любом случае придется добраться до пластикового бака. Затем необходимо снять шкив посредством торцевого или разводного ключа, выбить, постукивая молотком по торцу, вал, отсоединить крепления и вытащить барабан. При наличии выработки на валу, возможно потребуется также замена крестовины.

После извлечения сальника, который поддевается отверткой, большой п/ш выбивается внутрь бака при помощи зубила, а малый наружу. Следует избегать соскальзывания инструментов, и бить последовательно по контуру внешней обоймы.

Втулка очищается от накипи, окисления и возможного ржавления, посадочные места смазываются специально предназначенным составом, устанавливаются новые п/ш и сальник и производится сборка. Для облегчения процесса, желательно записывать очередность всех операций и фотографировать присоединение клемм, можно также пронумеровать маркером патрубки.

Как поменять

При смене детали после извлечения старых подшипников место, где они были установлены, необходимо прочистить от накопившейся грязи.

Они тоже могут потребовать замены.Только после этого можно приступать к установке новых запчастей.

Выбор нового

Чтобы не ошибиться в выборе новых подшипников и сальника, рекомендуется покупать их уже после извлечения старых. Существует вероятность того, что продавец в магазине сможет подобрать нужные детали на основании марки и производителя прибора, однако полагаться на это не следует. Покупка по образцу надежнее.

Если машинка с вертикальной загрузкой требует полной замены ступицы, в которую запрессован подшипник, тоже следует взять с собой образец. Эти элементы могут быть как с левой, так и с правой резьбой.

Установка подшипника на стиралку

Устанавливая узел из 2 подшипников, работу надо начинать с малого элемента. Он забивается с внутренней стороны барабана таким же способом, как был извлечен его предшественник. Следует убедиться, что деталь установлена плотно. Признак этого — изменившийся звук ударов. Он должен стать звонким.

Точно так же устанавливается второй подшипник, только работа должна вестись с внешней части барабана.

После того как оба элемента узла займут свое место, нужно перейти к установке сальника. Перед этим его нужно смазать. Помещается на место он так же, как и подшипники, — с помощью зубила и молотка. Однако эта делать более хрупкая, поэтому требуется наносить менее сильные удары. Работа производится с внутренней стороны барабана.

Признаки поломки подшипникового узла

Поломки зависят от различных факторов, в том числе от качества сборки оборудования и его возраста.

Неприятности могут случиться по следующим причинам:

• из-за изношенного сальника подшипниковый узел разрушает влага;
• нарушены правила установки стирального автомата (инструктаж по правильной установке приведен здесь);
• регулярная перегрузка бака.

Возможна и такая неприятность, как изначально плохое качество самих подшипников.

Часто узнать о поломке реально даже на слух.

О появившейся неисправности подшипникового узла красноречиво сигнализируют признаки:

• барабан после включения программы стирки не крутится, хотя мотор работает (другие причины такой поломки рассмотрены в этой статье);
• барабан вращается, но издает нетипичный скрежещущий шум, а порой и грохот, стиральная машина существенно вибрирует;
• выстиранное белье не отжимается (подробнее о шуме и отсутствии отжима мы говорили в другом материале).

Решив справиться с подобной помехой собственными силами, нужно четко представлять, что это весьма трудоемкий процесс, относящийся к капитальному ремонту, при котором разборке подлежит фактически вся стиральная машина.

Удостовериться, что в подшипнике возникла проблема, можно, обесточив стиральную машину и попытавшись рукой повращать в разные стороны барабан. Появившиеся в ответ стук и скрежет подтвердят подозрения

Когда принято окончательное решение о самостоятельном устранении поломки, чтобы не усугублять ситуацию, нужно прекратить эксплуатацию неисправного механизма и заняться подготовкой к ремонту.

Причины выхода из строя подшипников в стиральных машинах:

• неправильная установка стиральной машины;
• естественный износ (обычно срок службы от 3 до 7 лет, в зависимости от условий эксплуатации);
• износ сальника и попадание воды на подшипники;
• постоянный перегруз стиральной машины бельем;
• неправильная установка стиральной машины.

Как заменить подшипник в стиральной машине «индезит» самостоятельно

В этих популярных стиралках замене подлежат также 2 п/ш, выполняющие связующую функцию шкива и загрузочного барабана. Плановый ремонт при естественном износе может потребоваться по прошествии 5-6 лет регулярной, но достаточно бережной эксплуатации, в соответствии с рекомендациями производителя.

При чрезмерной загрузке, неправильной установки техники, может возникнуть дисбаланс, ведущий к повышенной нагрузке, повреждению сальников, попаданию влаги на рабочие поверхности компонентов и, как следствие, коррозия и выход из строя.

Как и в других модификациях с фронтальной загрузкой, демонтаж и замена деталей сопровождаются предварительной практически полной разборкой техники, чтобы добраться до барабана.

Краткая последовательность мероприятий при самостоятельном ремонте в домашних условиях:

• подготовка инструментов, расходников и новых подшипников;
• слив всей оставшейся воды, отключение от коммуникаций;
• разборка машинки, стоит воспользоваться видеоинструкцией, запросив на Ютьюбе по модели агрегата;
• извлечение барабана, возможно понадобится ножовка по металлу, чтобы распилить по шву, или раскрутить фиксирующие винты, разделив на две половины;
• вытащить втулку, сальник;
• демонтировать п/ш съемником или воспользоваться зубилом и медным молоточком, постукивая по контуру внешней обоймы;
• очистить посадочные места, все детали, проверить целостность и наличие дефектов.

В завершение устанавливаются новые элементы и производится сборка в обратном порядке.

Причины и признаки поломки

В стиральных машинах можно встретить ступичный металлический подшипник. Реже встречаются двухслойные детали, которые внутри состоят из металла, а сверху покрыты защитным пластиком. Такая разновидность стоит дороже и служит дольше.

Диагностировать износ движущих элементов можно, прислушавшись к работе машинки. Гул, скрежет, сильная вибрация во время отжима — прямой показатель к ремонту. Откройте дверцу люка и подвигайте барабан рукой вверх-вниз. Если между ним и баком образовался люфт — это также указывает на износ деталей.

При потере герметичности сальника вода вымывает смазку из подшипника, что приводит к выработке. При этом на задней стенке бака заметны ржавые потеки.

Перед тем, как вынуть и заменить детали, подготовьте инструмент для снятия подшипников со стиральной машины. Вам понадобится:

• Набор шлицевых и крестовых отверток.
• Пассатижи.
• Гайковые ключи (17 и 19).
• Торцевые ключи 7 и 13 мм.
• Резиновая киянка.
• Долото.
• Смазка.

Если у вас есть в наличии универсальный съемник, тогда можете им воспользоваться.

Как снять подшипник со стиральной машины?

Для начала нужно достать бак со стиралки. Предварительно отключите технику от сети, перекройте впускной вентиль. Отключите коммуникации.

Разборка машинки проводится в несколько этапов:

• Демонтаж панелей. Снимите верхнюю, заднюю и переднюю крышку.
• Отключить все, что крепится к баку. Сзади это: приводной ремень, ТЭН, двигатель.

В передней части: противовесы, сливной патрубок.

• Сверху: заборный клапан, трубка прессостата, бункер порошкоприемника и его патрубки.
• В последнюю очередь убираются крепления амортизаторов.

Как вытащить бак из корпуса:

• Приподнимите его вверх, снимая с пружин.
• Достаньте из корпуса и уложите на ровную поверхность.

Перед тем, как выбить подшипник из барабана, необходимо разобрать бак. Состоит он из двух частей. В зависимости от модели СМА половинки могут скрепляться болтами и защелками, а могут быть склеены. В последнем случае задача усложняется.

Начинайте разборку:

• Сразу нужно демонтировать шкив, прикрепленный к задней стенке.
• Для этого накиньте на центральный болт ключ и выкрутите. Если он так просто не поддается и не снимается, сбрызните болт средством WD-40. Постучите по нему молотком через брусок.
• Далее выкрутите саморезы по периметру бака. Если он склеен, придется задействовать ножовку по металлу. Распиловка проводится равномерно по кругу. Следите, чтобы не повредился барабан.

Теперь необходимо снять половину бака с вала. Он выбивается вместе с барабаном. Установите на вал деревянный брусок, постучите по нему молотком, пока барабан не вывалится наружу.

У вас осталась половинка бака с деталями, которые нужно заменить. Как вытащить подшипник из ступицы СМ:

Подденьте плоской отверткой сальник, уберите его в сторону.
Установите на внутреннюю обойму подшипника долото. Равномерно и легко стучите молотком по долоту

Важно передвигаться по наружному кольцу. Иначе внутренняя обойма выскочит и возникнет вопрос: как вытащить наружную обойму.

После того как деталь изъята, зачистите посадочное место мелкой наждачной бумагой от накипи, протрите сухой тряпкой от выработки.

Осмотрите внимательно вал и крестовину. Они также зачищаются от накипи и ржавчины. При повреждении придется полностью снимать с барабана крестовину и заменять ее.

Как выбить обойму внутреннего подшипника. В некоторых моделях установлены по две движущие детали. Одна посажена вглубь отверстия, другая снаружи. Выбивается кольцо таким же образом, движение по кругу. Разумно сразу заменять все запчасти, в том числе и сальники. При дальнейшей установке смажьте внешнее кольцо элементов смазкой. Так они легче запрессуются в гнездо.

Видео по теме поможет вам разобраться в особенностях ремонта: https://www.youtube.com/watch?v=xSsfNO3N9yM

Половинки бака собираются в обратном порядке. Если части были распилены, тогда заранее просверлите в них отверстия под саморезы, дополнительно скрепите по краям герметиком.

Для неопытного ремонтника подобные работы сложно выполнить. Поэтому лучше воспользоваться услугами мастера. Но если вы уже разбирали машинку раньше, тогда справитесь с этим заданием.

Плохо
3

Интересно
15

Супер
3

Разбираем бак стиральной машины

Чтобы добраться до подшипника нам необходимо разделить бак на две половины и вытащить барабан. Обе половинки бака скрепляются либо специальными защелками, либо болтами, которые находятся по всему периметру бака. Поэтому либо отсоедините защелки, либо раскрутите болты и отсоедините переднюю половину бака. Вы можете почистить ее от мусора при желании перед тем как собирать обратно.

Далее обычным молотком с небольшим усилием стучим по валу, пытаясь его выбить. Если вал понемногу идет, то продолжаем в том же духе. Если же усилие уже большое, но вал не поддается, то лучше открутить стандартный болт и заменить его любым другим, который не жалко будет выкинуть, т. к. при большом усилии болт может деформироваться. Как только вал утопился до шляпки болта, выкручиваем болт и вытаскиваем барабан из задней стенки бака стиральной машины.

Осмотрите втулку и сам вал, находящиеся на барабане. Если вы затянули с ремонтом, то они могли износится и тогда вам придется менять еще и крестовину, что значительно влияет на цену ремонта. Для того, чтобы проверить целостность вала, протрите хорошо его тряпкой и посмотрите нет ли выработки на нем.

Также проверьте втулку, которая находится на валу и на которую одевается сальник, на ней тоже не должно быть сильной выработки и поперечных канавок. При условии большой выработки сальник будет пропускать воду и новый подшипник быстро выйдет из строя.

Снимаем верхнюю крышку

Перед снятием верхней приборной панели нажатием кнопки следует убрать лоток для порошка (потяните его, одновременно нажимая кнопку).

Снимаем контейнер под порошок

Для снятия самой панели открутите саморезы. В разных моделях они расположены по-разному. С уверенностью можем заявить, что один из них будет находиться там, откуда вы только что вытащили порошкоприёмник, другой – в правой части стиралки. После выкрутки всех шурупов снимайте верхнюю конструкцию.

Снимаем верхнюю панель

Теперь вы видите плату управления, которая прикреплена к панели проводами. Снимите фишки-соединители от каждого гнезда, чтобы окончательно изъять крышку.

Совет профессиональных мастеров: Когда снимаете фишки из гнёзд, пометьте их маркером. Это нужно сделать для того, чтобы при обратной сборке знать, куда и какой провод подсоединять.

Если для вас проблематично отключить провода, можно оставить панель свисающей. Правда, хотим предостеречь: замена подшипника в стиральной машине будет не слишком удобной, да и провода можно случайно повредить.

Снимаем плату управления

Манжетка – это резинка, которая одной частью одета на бак, а другой – на переднюю панель. Данное приспособление как раз мешает нам ликвидировать фронтальную заслонку. Крепление манжетки осуществляется при помощи хомута, который нам и нужно будет изъять.

Следует обогнуть рукой периметр резинки и на ощупь определить, где находится пружинка. Можно также внимательно осмотреть поверхность манжетки и найти её визуально. Используя плоскую отвёртку, подденьте механизм и извлеките резинку вместе с хомутом.

Снимаем манжетку

Далее снимите переднюю часть манжеты, заправив её вовнутрь барабана.

Перед этой операцией следует закрыть люк стиралки. Отыщите снизу и сверху передней части саморезы, которыми прикреплена заслонка. Открутите шурупы, — теперь панель висит только на крючке. Аккуратно снимите панель, ведь она присоединена к другой части устройства при помощи провода.

После снятия этой панели, нужно изъять фишку, которая находится между проводом и люком для загрузки белья.

Снимаем переднюю панель стиральной машины

Подшипник барабана: слабое место стиральной машины

Стиральная машина – довольно сложная бытовая техника и работает она в режиме высоких нагрузок. Наиболее уязвимым местом этого домашнего труженика является подшипник барабана – деталь, благодаря которой и происходит, собственно, процесс стирки в машинке. Понять, что пришла пора его менять очень просто: при наличии неисправного подшипника агрегат в процессе работы начинает издавать посторонние звуки, которые, если ничего не предпринимать, со временем усиливаются.

Но не это самое неприятное. При выходе из строя подшипника барабан перестаёт нормально работать. И значит это, что очень скоро стиральная машинка окончательно сломается, а вам придётся заплатить за её капитальный ремонт совсем не малые деньги.

Средний срок службы качественного подшипника барабана составляет 6-8 лет. Однако вследствие неправильной эксплуатации машинки, разрушения сальника, коррозии вследствие протечки и т.д. он ломается гораздо быстрее. Именно поэтому агрегат не следует перегружать: в большинстве случаев причинами поломки подшипника являются повышенная интенсивность трения и, как следствие, чрезмерный нагрев конструктивных элементов детали.
