Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка.
При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух.
Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление.
Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель.

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

  • Lavita.
  • Nelson.
  • Ensto.
  • Devi.
  • Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

  1. Видеороликов.
  2. Схем.
  3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Как подключить греющий кабель: способы монтажа

Способов монтажа греющего кабеля на водопровод существует, как уже говорилось, два:

  • Внутренний. Элемент заводится внутрь.
  • Наружный. Крепеж кабеля осуществляется намоткой вдоль трубы.

Подключение термокабеля следует производить, строго придерживаясь прилагаемой инструкции (схемы).

Внутри трубы

Этот способ подходит не для каждой трубы. Ее сечение должно быть не менее 40 мм. Если отойти от этого правила, то в трубах малого диаметра нагревающий элемент частично перекроет поток воды.

Таким способом обустроить обогрев длинной трубы будет сложно, а вот для коротких участков этот вариант является наиболее рациональным способом.

На вертикальных участках удобнее всего прокладывать этот элемент сверху вниз. Процесс проходит с использованием уплотнительной муфты и тройника – первая не дает соскользнуть шнуру.

Такой монтаж, зачастую, целесообразнее внешнего, из-за ремонта или же замены элементов. Здесь все проще – вынимается старый и заводится новый. В этом случае во время прокладки труб нужно предпринять меры для быстрой замены кабеля – первые многие мастера монтируют без уголков и муфт – трубу просто плавно выгибают. Так кабель беспрепятственно вынимается и легко заводится новый при необходимости.

Существует еще один метод, когда в трубу закладывается два кабеля, один из которых подключен, а другой держат в резерве не под напряжением. Так, в случае выходя из строя первого кабеля, задействуют другой, исправный, и не нужно никаких земельных работ и прочих «раскопок». Недостаток этого метода в том, что это обходится довольно дорого, и не каждый домовладелец на это соглашается.

Наружный монтаж

Намотка элемента снаружи трубы характерна тем, что этот способ не очень надежен и удобен в том плане, что если элемент выйдет из строя, то его придется раскапывать, а это очень трудоемко и сложно (в зависимости еще, где и как он закопан). Большую роль играет время года, когда из-за промерзания грунта это сделать будет практически невозможно.

Что до самого выполнения наружного монтажа, то осуществить его вдоль трубы легко. Пошагово:

  1. Нагревательный элемент фиксируют с одного края посредством самоклеющегося стекловолокна или же пластиковых хомутов, которые выдерживают высокую температуру.
  2. Шаг крепления держателей – 30 см. Металлические крепления не используются!
  3. Длина нагревательного элемента равна длине трубы, которая будет обогреваться.

Так осуществляется так называемый линейный монтаж, который существует помимо монтажа по спирали, при котором кабель навивают по всей длине. Он особенно актуален в том случае, если трубы заглублены в грунт.

В первом случае нагреватель крепят не снизу или сверху, а в положении «8 часов» или же «4 часа».

Навивают кабель на трубы среднего или же большого диаметра, размеренным шагом. Достоинства навивочного способа в том, что контакт при этом максимальный и нагрев тоже. К минусу можно отнести повышенный расход материала, в отличие от линейного способа.

Народная альтернатива греющим кабелям

В качестве альтернативы достаточно дорогим греющим кабелям народные умельцы используют полевой связной кабель, в котором имеется как медные, так и стальные жилы. Последние из них обеспечивают греющий эффект. Для этого данный кабель подключается к сети через трансформатор, поскольку известно, что нагрев 30-метрового изделия до 60°С можно обеспечить напряжением 36 В при силе тока порядка 10 А. Сам же кабель на трубу наматывается снаружи.

Однако специалисты считают, что данный метод обогрева труб отличается крайней небезопасностью. Его использование требует от установщика очень высокой квалификации, которой у обычного домашнего мастера, как правило, недостает.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4 Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5 Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Как подключить греющий кабель для водопровода

Существует два способа прогрева водяной трубы при помощи греющего кабеля:

  • внутренний;
  • наружный.

Если говорить о внутреннем подключении греющего кабеля, то здесь важно соблюсти два момента:

  • подобрать кабель, изоляция которого предусматривает его размещение внутри трубы, в т.ч. по санитарным показателям для труб с питьевой водой;
  • обеспечить полную герметизацию места ввода кабеля в трубу.

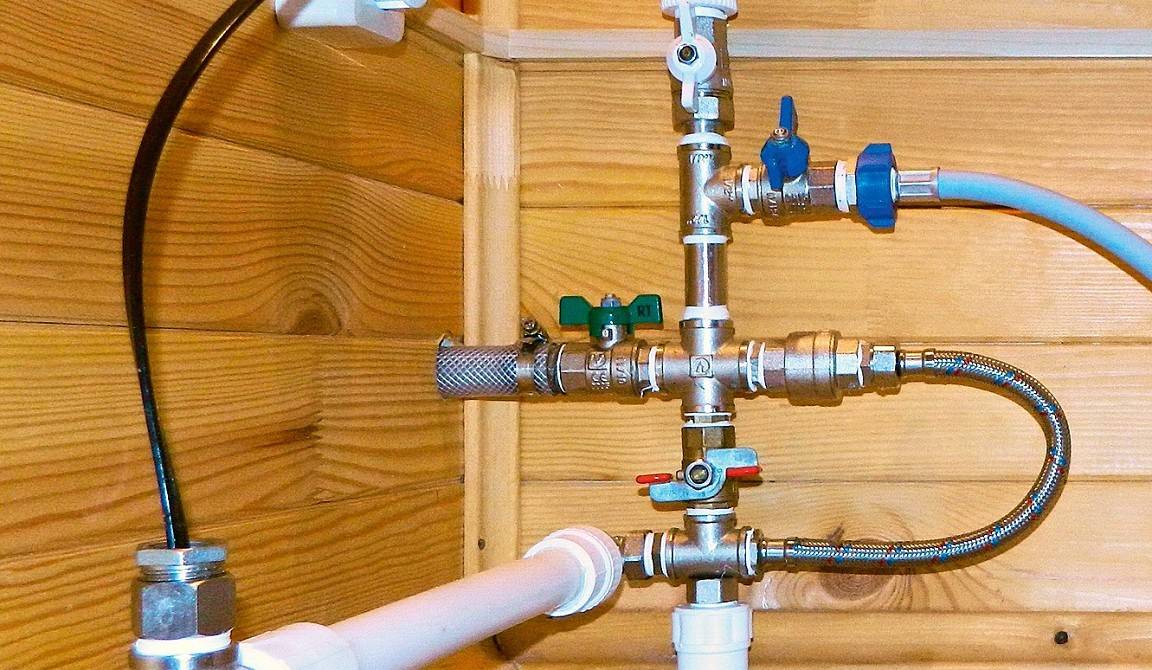

Ввод можно организовать либо через стандартный тройник, либо через фильтр для воды, вынув из него внутренности.

greyushhii-kabel-svoimi-rukami-18

greyushhii-kabel-svoimi-rukami-13

greyushhii-kabel-svoimi-rukami-11

greyushhii-kabel-svoimi-rukami-14

greyushhii-kabel-svoimi-rukami-10

При наружном размещении кабеля, я могу порекомендовать выбрать вариант с утеплением. А использовать в качестве утеплителя следует либо фольгированную базальтовую вату, либо чехлы для труб из вспененного полиэтилена, но сам кабель при этом примотать к трубе алюминизированным скотчем. Эти процедуры позволят очень серьезно сократить расходы по электроэнергии на весь срок эксплуатации системы.

Если прогреваемая труба изготовлена из пластмассы, рекомендую до установки греющего кабеля оклеить ее алюминиевой фольгой или алюминизированным скотчем – это позволит равномернее распределить температуру. При укладке кабеля ни в коем случае не натягивать его, а в местах нахождения запорной арматуры делать петли, чтобы не нарушить его в процессе обслуживания и ремонта узла.

greyushhii-kabel-svoimi-rukami-1

greyushhii-kabel-svoimi-rukami-15

greyushhii-kabel-svoimi-rukami-22

greyushhii-kabel-svoimi-rukami-23

greyushhii-kabel-svoimi-rukami-9

Если одной нитки кабеля не достаточно для прогрева трубы, можно выбрать два пути решения этой проблемы:

  • навивка кабеля вокруг трубы или укладка его зигзагообразно;
  • прокладка нескольких греющих кабелей.

При навивке важно не переусердствовать с натяжкой, а при укладке нескольких, выбрать минимальный угол их взаимного расположения в 120°. Очевидно, что таких ниток не может быть больше трех

Температурный датчик, в случае его установки, лучше всего располагать между нитками кабелей. Если это невозможно – на небольшом отдалении от греющего кабеля

И важно также помнить, что греющие кабеля ни в коем случае не должны пересекаться, потому что неизбежно возникший в этом месте перегрев может привести к быстрому выходу из строя всей системы

Находящиеся в неблагоприятных условиях эксплуатации системы кабельного обогрева труб, следует включать с использованием УЗО.

Также существуют резистивные ленты для обогрева труб, действующие по принципу ПЛЭНов – пленочных электронагревателей. Они имеют фиксированную длину и ширину, рассчитываются на рабочую температуру в 40 – 45°С и подключаются к сети параллельно. К их достоинствам следует отнести простой монтаж, минимальную толщину и возможность быстрой замены одной пленки в случае выхода из строя, что происходит крайне редко. При этом вся система продолжает работать.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Что представляет собой саморегулирующийся провод

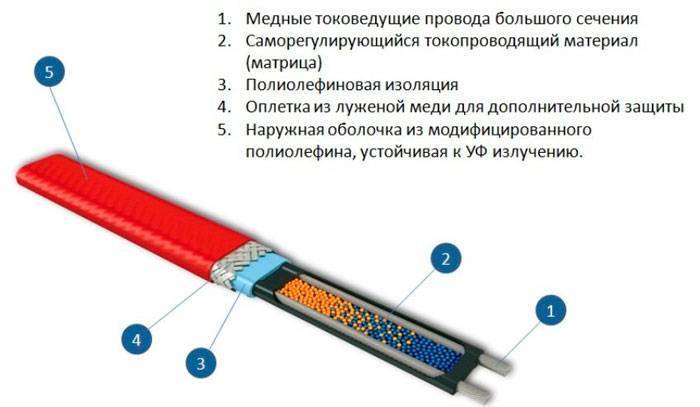

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

  • Проводник из металла
  • Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
  • внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
  • Все проводники покрыты экраном из медной сетки.
  • Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

  • Надежная работа
  • Высокая безопасность.
  • Нагревательный кабель можно использовать как в помещении, так и на улице
  • Простота установки и эксплуатации.
  • Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.
