Монтаж
Установка даже качественных и надежных затворов должна производиться очень тщательно. На самых надежных и внешне ровных полах требуется делать стяжку, ориентируя ее по маячкам в направлении слива. Завершать обрезку элементов трапов требуется только после точного определения высоты подхода напольного покрытия к месту слива. Грамотное и точное выполнение работы позволяет даже при небольшом уклоне исключить возникновение луж.
Вопрос, нужно ли обеспечивать полноценный доступ и возможность заменить любой элемент, зависит от важности объекта. В домах такое вполне актуально, но не в банях. При установке канализации на первых этажах зданий требуется прокладывать систему на глубине, как минимум совпадающей с линией промерзания
Рекомендуется утеплять полы под стяжкой слоем керамзита толщиной 200 мм с добавлением цементного раствора жирной консистенции. Нужно также предусмотреть возможность периодической промывки затворов от попадающей в них грязи
При установке канализации на первых этажах зданий требуется прокладывать систему на глубине, как минимум совпадающей с линией промерзания. Рекомендуется утеплять полы под стяжкой слоем керамзита толщиной 200 мм с добавлением цементного раствора жирной консистенции. Нужно также предусмотреть возможность периодической промывки затворов от попадающей в них грязи.
Последовательность крепления гидравлического барьера на канализацию следующая:
- закрепление решетки;
- присоединение сифона;
- прижатие этого сифона гайкой снизу.
Профессиональные сантехники всегда рекомендуют подбирать свои затворы для любого сантехнического изделия. Когда ставится два прибора с противоположных сторон одной стены, и тот и другой должны иметь обособленный барьер. Если диаметры отводных и канализационных труб отличаются, используют уплотняющие кольца. Толщина таких колец составляет минимум 1,5 см. Каждая точка стыковки сифона и канализации должна быть герметизирована.
Для повышения герметичности можно использовать силиконовые герметики или цементный раствор. Под ванной ставятся тройники, в которых есть обособленный ввод для перелива. Для поддержки затворов могут быть применены вспомогательные защитные устройства. Чаще всего это возвратные клапаны и аэраторы. Выбор места, где будет поставлен аппарат, должен быть завершен, прежде чем начнется монтаж канализационной системы.
Чтобы нормально выполнить работу, потребуются:
- отвертка;
- разводной ключ;
- уплотняющая лента;
- герметик на силиконовой основе (он лучше цемента по ряду показателей).
Ошибка при определении подходящего диаметра грозит появлением ненормальных разряжений внутри канализации. Когда сливаемая вода на 100% заполняет трубу, вслед за переполненным участком формируется вакуумная область. Это может повлечь разрыв канализационных соединений и затворов. В наиболее тяжелых случаях вероятен срыв корпуса сифона, потому выяснять необходимое сечение нужно тщательно. Применение сетки с мелкой ячейкой и решеткой, которая монтируется на сливающее отверстие раковины, помогает исключить скопление мелкого осадка около донных частей шлангов и колб.
Затворы “мокрого” типа
Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

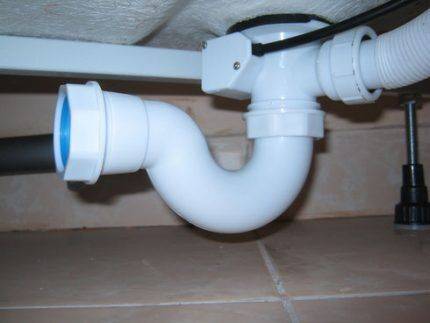

Вечное колено
Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.
Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».
Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.
Плоский гидрозатвор
Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.
Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.
Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане
Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.
Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.
Поплавковый аппарат для организации слива в бане
Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.
Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.
Что это такое?
Процесс брожения осуществляется благодаря жизнедеятельности дрожжей. Эти активные микроорганизмы, питаясь сахаром, в качестве побочного продукта образуют спирт и углекислый газ. Наша задача: спирт сохранить, а от углекислоты избавиться. Если просто открыть бродильную емкость, газ конечно улетучится, но в брагу попадет кислород. Он станет катализатором для временно неактивных бактерий, населяющих брагу. В результате реакции с кислородом они преобразуют спирт в уксусную кислоту. Чтобы не допустить скисания, брагу принято плотно закрывать. Но количество выделяющегося газа настолько велико, что бутыль взорвется под его давлением уже в начале брожения. Вот для чего используют гидрозатвор.
Принцип работы и название было позаимствовано у сантехнических сифонов. Изначально гидрозатвор представляет собой систему трубок (шлангов, емкостей), сечение которых на выходе полностью перекрыто водой. В этом случае водный барьер не препятствует выходу газа из браги, но кислород внутрь не пропускает. И без того простая конструкция постоянно модернизируется опытными самогонщиками. Поэтому видов самодельных гидрозатворов для домашнего вина и браги появилось великое множество. Кстати, использование воды не всегда обязательно.

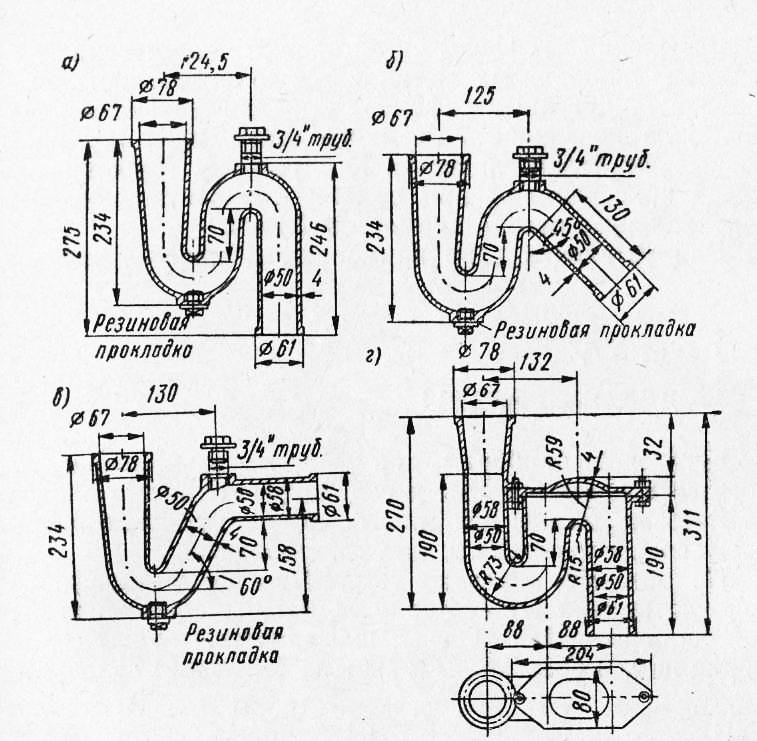

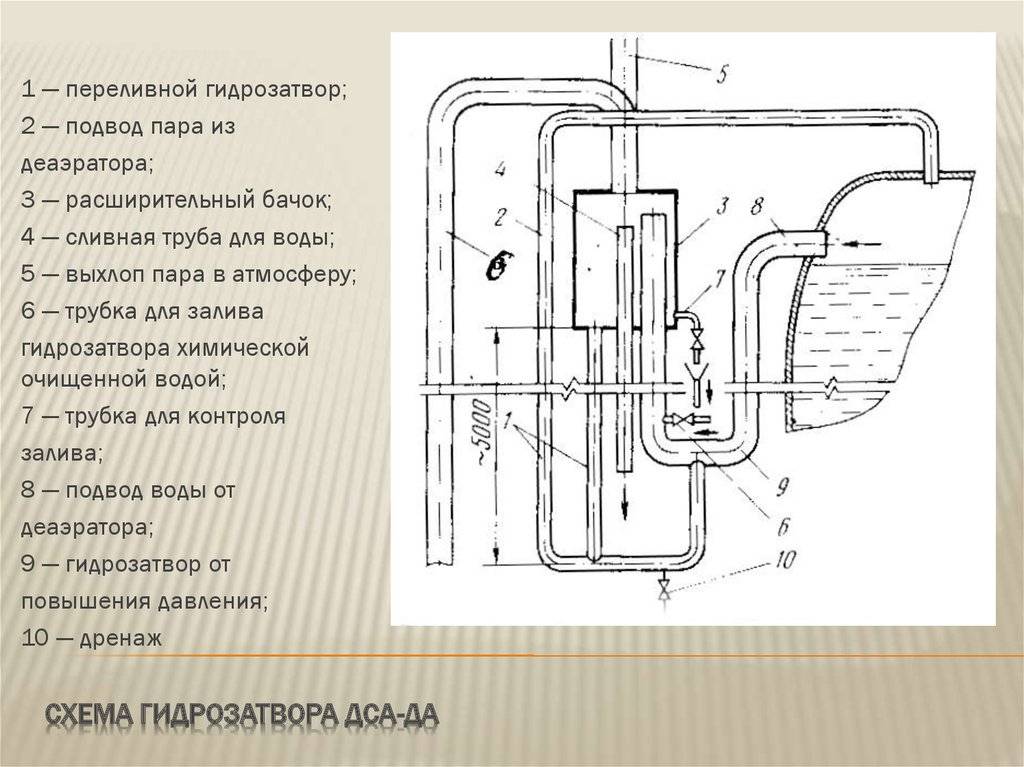

Конструкция гидрозатвора для канализации
Гидравлический затвор это конструкция, в которой барьером для распространения опасных газов является вода. Он представляет собой изогнутую трубу или канал, наполненный жидкостью. При использовании сантехнического прибора стоки проталкивают воду из сифона в трубу, а сами занимают ее место. Так происходит самоочищение затвора, вода в нем всегда обновляется.
Виды гидрозатворов
Некоторые модели приемников сточных вод (трапы, унитазы) имеют встроенные сифоны, для остальных необходимо подбирать оптимальный гидрозатвор. Разновидности сифонов создаются под определенную сантехнику или имеют универсальную конструкцию:
- трубчатые или коленные – для мойки;
- бутылочный – универсальная конструкция;
- встроенные – унитаз, трап для душевой;
- гофрированные – для раковин;
- двухоборотные – применяют, чтобы обеспечить высокую надежность сложной конструкции;
- специальные – проектируются под конкретную модель ванны.
Гидрозатвор, встроенный в унитаз, выполняется из такого же материала, что само изделие. По конструкции унитазы бывают с вертикальным выпуском и сифоном, скрытым в корпусе чаши, а также с выпуском сзади параллельно полу или под небольшим углом.
Гидрозатвор унитаза
Отличительные черты бутылочных гидравлических затворов

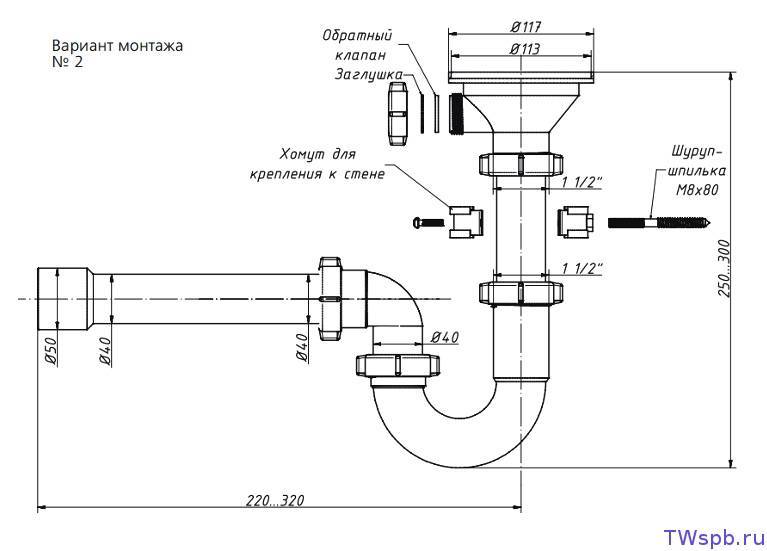

Бутылочные приспособления чаще всего устанавливают на кухнях под мойками. Чтобы разобраться, как работает гидрозатвор, следует изучить его конструкцию. Изделие устроено таким образом, что частицы пищевых отходов задерживаются, предотвращая засорение системы с целью сохранения ее хороших эксплуатационных качеств. Одновременно такой затвор выполняет основную функцию, которая заключается в удержании неприятных запахов и исключении вероятности попадания их в помещение.
Бутылочный гидрозатвор состоит из труб и дополнительного элемента в форме бутылки, который является своеобразным контейнером для сбора пищевых отходов. Данная емкость располагается ниже уровня сливной трубы, это предоставляет свободный доступ к элементу. В контейнер входит сливная вертикальная труба, соединенная с мойкой, из боковой его части выведен патрубок для подключения к канализационной сети.
Бутылочные сифоны изготавливаются из полипропилена, однако в вопросе прочности уступают коленным аналогам. Это связано с тем, что соединение всех элементов может не выдержать сильного напора воды. Однако для эксплуатации на кухне бутылочный сифон подходит больше всего. Положительный момент также заключается в более низкой цене гидрозатвора для канализации 110 мм, которая составляет в среднем 250 руб.
Благодаря своему строению бутылочный гидрозатвор больше всего подходит для эксплуатации на кухне
Для нормальной эксплуатации устройства его необходимо периодически чистить, поскольку в полости емкости скапливаются остатки пищевых отходов, предотвращая свободный поток сливной воды. Чтобы очистить емкость, ее следует снять. Для этого откручивается накладная гайка, из контейнера вытряхивается весь мусор. Затем следует тщательно вымыть емкость изнутри при помощи моющих средств и горячей воды. После этого устройство устанавливается на прежнее место. Гайка плотно затягивается, чтобы исключить подтекание воды.
Правила выбора
Баллонный тип гидравлического затвора очень хорошо сопротивляется срыву столба. Однако подобные устройства эксплуатировать сложнее — их придется систематически очищать от грязи. Такие модели широко применяются в ванных комнатах. Если требуется выбрать устройство, которое меньше подвержено загрязнению, надо выбирать двухоборотный формат. Уровень производительности и защищенность от повреждающих факторов определяются глубиной колен.
Двухоборотный гидравлический затвор часто выбирают для кухонь. Ведь именно такое, мало подверженное загрязнению устройство встречается с жировыми и иными примесями еще раньше, чем уловители и очистители. Сухой гидравлический затвор, как уверяют производители, помогает надежно предотвратить проникновение газов за пределы канализации. Также утверждается, что такие системы эффективно блокируют возвращение жидкости из слива. Однако повышенная склонность к загрязнению позволяет спокойно применять подобные барьеры лишь там, где канализацией будут пользоваться редко.
Другие критерии отбора — диаметр канализации и число сливных каналов. В ванных комнатах обычно применяют агрегаты с переливом. Если прибор должен будет обслуживать стиральную машину, он должен иметь дополнительные отводы. Такой же подход практикуется для обслуживания посудомоечных машин. Раковины, имеющие два слива, следует соединять с сифонами, оснащенными парой патрубков.
Применять бутылочные чугунные сифоны не рекомендуется. Это устаревший вариант, сейчас почти везде уже ставят полимерные модификации. Использовать для канализационного элемента чугун можно лишь очень редко. Подбор конкретной модели происходит с поправкой на количество подсоединяемых устройств. Чем их больше, тем выше должна быть общая производительность. Присутствие отстойника хорошо там, где велик риск потери ценных вещей — чаще всего это раковины.
Преимуществом бутылочной конструкции является то, что можно гарантировать более долгую эксплуатацию, нежели при использовании гофрированных труб. Гладкие трубчатые элементы применяют лишь в единичных случаях, потому что изгиб трубы технически сложен, а получившая конструкция требует очень много места. Бутылочный гидрозатвор из трубы гофрированного типа универсален по характеристикам, и может быть собран своими руками. Для соединения с унитазом применяют гофрированные трубы сечением 11 см. Если возникает необходимость, корректировка протяженности петли возможна даже на установленной и подключенной системе.
Еще одним достоинством «бутылки» оказывается возможность демонтировать, а затем передвигать раковины или унитазы на незначительные расстояния без снятия сифонов. Конструкция трапа всегда сложнее, чем у иных гидравлических затворов. Подобный элемент монтируют в поддонах душевых кабин либо напрямую в напольных покрытиях. Усложнение состава изделия оправдывается его расширенным функционалом. Трап, наряду со сдерживанием посторонних ароматов и отводом жидкости, поддерживает герметичность соединения с полом и становится своеобразным предварительным фильтром.
О том, как сделать гидрозатвор для канализации своими руками, смотрите в следующем видео.
Делаем сифон самостоятельно
- Отрезком пластиковой трубы копируем форму буквы U.
- Привариваем к верхней части водосточной трубы или крепим муфтами высотой в 6 см.
- Если вы строите дом, следует заранее предусмотреть монтаж сифона после фундамента, поскольку установка по напольному покрытию нежелательна. При таком решении придется открывать дорогу к трубе, ее резать и подгонять под диаметр муфт или разводить сварку.
- В отводную трубу наливаем воду, которая и создаст пробку, оградив от ненужных запахов.
Небольшая сантехническая деталь имеет многофункциональное значение. Во время эксплуатации следует соблюдать несколько условий — очищение от отходов и поддержание достаточного уровня воды. А чтобы ничто не омрачало приятную атмосферу дома — пользуемся сливом и избегаем засоров.
Устройство ↑
Гидрозатворы бывают конструктивно нескольких видов:
бутылочные конструкции основаны на нескольких гидравлически соединенных цилиндрах, вставленных один в другой и удерживающий уровень жидкости, который создает затвор от проникновения газов. Такие гидрозатворы популярны в конструкциях сифонов для умывальников, ванн, т.к. имеется конструктивная возможность подведения дополнительного отвода малого сечения, который подключается к системе перелива;
Фото: бутылочный гидрозатвор
Фото: простой гидрозатвор
Фото: сухой гидрозатвор
К современным канализационным системам предъявляются жесткие требования по беспрепятственному прохождению сточных вод, которое возможно только при условии достаточно гладкой химически реактивной внутренней поверхности труб и отсутствия зарастания их сечения.
Именно поэтому основным материалом для изготовления канализационных систем стали разные виды полимеров. При этом даже мощные железобетонные или керамические канализационные коллекторы имеют внутреннюю полимерную прослойку.
Помимо полимерных канализационных систем существуют сифоны из нержавеющей стали, латуни или старенького, но проверенного временем, чугуна.
Фото: сифон из латуни стальной сифон
Как выбрать
Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.
Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.
Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.
Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.
Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.
Сухой гидрозатвор
Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.
Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.
Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.
Сухой сифон для канализации может иметь разную конструкцию:
- мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
- поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
- маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.
мембранный
Существуют также более сложные
конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства,
основанные на упругости материалов и свойстве принимать исходное положение
после деформации.
Причины выхода из строя гидрозатвора
Существуют характерные неисправности сифона, приводящие к осушению гидрозатвора. Произойти это может вследствие нарушения норм при установке или неверной эксплуатации. Если говорить о конкретных причинах, то они бывают такими:
- неправильный выбор диаметра трубы;
- нарушение горизонтального уклона канализационной сети;
- отсутствие фановой трубы;
- засорение трубы.
Чтобы избежать подобной ситуации, необходимо правильно выбирать и не экономить на трубах при монтаже канализационной системы, выдерживать угол наклона, обязательно монтировать фановую трубу и периодически производить прочистку канализации
Гидрозатвор на канализацию для бани
Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:
- В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
- Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.
Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона
Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.
Основное назначение гидрозатвора
Система запирания отвода в канализацию используется в первую очередь для надежного отсечения внутреннего пространства отводящих труб от атмосферы бани. В противном случае выделяющиеся из стоков запахи и газы будут легко прорываться внутрь моечного и парильного отделения бани.
Вторым предназначением затвора слива является блокировка сброшенных в канализацию сточных вод. Сильфон или любой другой вид клапана запирает грязную воду и не дает ей подниматься внутрь бани через отверстие для слива в полу.
Как установить
На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:
На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.
- Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
- Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
- Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
- Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.
Рис. 13 Сифон под ванну – схема сборки
Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.
Инструкция по монтажу автоматического сифона
Установить бутылочный гидравлический затвор под мойкой кухонной раковины достаточно просто, под ванной – немного сложнее по причине неудобного расположения системы слива. Представляем инструкцию по монтажу автоматического сифона для ванной – усовершенствованного устройства, установку которого можно произвести своими руками.
Полный комплект можно приобрести в ближайшем магазине сантехники. Он состоит из трех значимых частей: 1 – пластиковая конструкция гидрозатвор + гофрированная труба; 2 – детали для оформления перелива; 3 – элементы крепежа для слива
Сначала оборудуем отверстие перелива. Для этого берем эластичную прокладку, которая идет в комплекте, и вставляем ее в отверстие на стенке ванны. Для более плотного примыкания можно использовать силиконовый герметик.
Крепим переливную конструкцию в отверстии, накручивая с внешней стороны хромированный элемент. Он снабжен штоком, на котором будет держаться барашек
Затем берем следующую деталь – барашек – и стараемся аккуратно закрепить ее на штоке болтом. Для этого потребуется небольшая плоская отвертка, которая сможет проникнуть сквозь маленькое отверстие в боковой части барашка.
Надеваем барашек на шток, вставляем конец отвертки в боковое отверстие и с небольшим усилием, но очень осторожно закручиваем фиксирующий болт
Далее переходим к нижней части и берем арматуру для оформления сливного отверстия.
Продеваем пластиковую деталь под ванной и вставляем в отверстие конец с резиновой прокладкой. Сверху в образовавшееся отверстие помещаем стандартную хромированную деталь с сеточкой
Среди крепежа находим длинный крепежный винт, который отвечает за фиксацию сифона, и вкручиваем его с верхней стороны, придерживая снизу конструкцию.
Сначала винт закручиваем руками, затем затягиваем ключом, но очень аккуратно, чтобы не сорвать резьбу. После окончания проверяем прочность монтажа
Осталось прикрутить гидрозатворный элемент. Сначала на пластиковый выход слива нанизываем резиновую прокладку, затем вставляем коленный затвор. Затягиваем наружную пластиковую гайку – конструкция готова.
Внешний вид установленного автоматического сифона. От сливного отверстия отходят две трубы: одна (гофрированная) – к переливному отверстию, вторая (изогнутая) – собственно коленный гидрозатвор
В последнюю очередь присоединяем к гидрозатвору полипропиленовый патрубок (прямой или гофрированный), ведущий к канализационной трубе.
Тестируем систему – наливаем полную ванну воды и проверяем работу перелива и сливного отверстия. Смотрим, нет ли протечек. Если обнаруживаем течь – более плотно подтягиваем гайки, а места соединений промазываем герметиком, но при условии, что их не придется в дальнейшем вскрывать для прочистки засора.
Подробно с последовательностью работ и правилами установки сифона под ванну ознакомит статья, с содержанием которой мы рекомендуем ознакомиться.
