Как сделать мангал коптильню из газового баллона: советы и описание шагов
Важно! У мангалов из данного сырья есть еще один весомый плюс – они имеют стационарную или съемную крышку: такая конструкция не даст шашлыку намокнуть во время непогоды. Самодельный агрегат прекрасно подходит для эксплуатации на даче, для загородного участка, а также в качестве передвижной жаровни – если использовать маленькую емкость, то конструкцию можно брать с собой на природу
Самодельный агрегат прекрасно подходит для эксплуатации на даче, для загородного участка, а также в качестве передвижной жаровни – если использовать маленькую емкость, то конструкцию можно брать с собой на природу.
Мангал из газового баллона: минусы
Многие люди отказываются от подобной затеи в виду определенных факторов. Они предпочитают находить сложные решения, используя листы оцинкованной стали для самостоятельного изготовления устройства. Такое отношение сформировано минусами:
- крупные габариты – не каждой семье требуется наличие такого огромного барбекю;
- большой мангал нельзя перемещать или увозить с собой;
- невозможность использования дров – применяется только уголь.
Первые два минуса решаются применением приборов меньшего диаметра, например, изделием на 5 литров
При работе стоит проявлять меры предосторожности, ведь ранее в сюда был закачен газ, поэтому имеется риск возгорания
Как разрезать газовый баллон для мангала: начальный этап работы
Процесс разреза должен сопровождаться полным соблюдением правил безопасности. Приобрести конструкцию можно по объявлению на сайтах. После покупки можно приступать к выполнению задач:
- Слейте остатки пропановой смеси – запах у массы не самый приятный, поэтому работать лучше вдали от жилого помещения. Откройте вентиль и положите изделие на землю.
- Залейте прибор водой из шланга, присоединенного к крану, и оставьте на 1 сутки.
- По истечению указанного времени срежьте кран ножовкой по металлу и еще раз промойте изделие водой.
- Перед тем как пилить сделайте разметку по чертежу.
- Пропилы делают по 3 сторонам, а с четвертой стороны оставляют место для петель.
- Наварите петли и пропилите четвертую сторону – дверца готова.
На будущую крышку наварите петли «с ушками», потом приделайте удобную ручку.
Мангал из газового баллона Паровоз: особенности изготовления
Фото: Мангал из газового баллона паровоз
Оригинально и стильно выглядит мангал-барбекю и одновременно коптильня для казанов в виде паровоза. Изделие великолепно дополняет экстерьер дома и украшает участок. Для конструкции идеально подходит пустая емкость от пропана – она послужит основной частью модели.
Важно! Конструкция будет выполнять сразу несколько функций: возможность готовить шашлыки, жарить на открытом огне, готовить под крышкой и коптить мясо. Универсальный паровоз можно изготовить своими руками
Перед тем как самостоятельно сделать мангал из газового баллона по пошаговой инструкции, необходимо дополнительно подготовить стальные трубы разного диаметра, листвой металл, профильную трубу, арматуру, прутья, уголки и крепежи. Из инструментов пригодится болгарка, напильник, сварочный аппарат, дрель и молоток. Работа идет в такой последовательности:
Универсальный паровоз можно изготовить своими руками. Перед тем как самостоятельно сделать мангал из газового баллона по пошаговой инструкции, необходимо дополнительно подготовить стальные трубы разного диаметра, листвой металл, профильную трубу, арматуру, прутья, уголки и крепежи. Из инструментов пригодится болгарка, напильник, сварочный аппарат, дрель и молоток. Работа идет в такой последовательности:
- Сборка рамы. Из профильных труб с помощью сварки изготовьте основание для локомотива, а из обрезков – имитированные колеса.
- Корпус. Его делают из емкости от пропана: сначала пропилите дверцу, наварите петли и ручки. Если паровоз будет иметь несколько отделений – смастерите несколько дверок.
- Сектор для копчения. Чертеж мангала с казаном делают из металла – он располагается в задней части и предназначен для размещения емкости. Здесь пригодится оцинкованная сталь.
- Завершающим этапом станет декор. Над коптильней предусмотрите небольшой навес. Спереди можно приварить завитки из меди. Дополнительно можно соорудить кованые элементы по бокам локомотива.
Если в конструкции присутствует печь для копчения, то спереди паровоза нужно продумать дымоход. Он изготавливается из обычной оцинкованной трубы и одновременно служит дополнительным элементом декора.

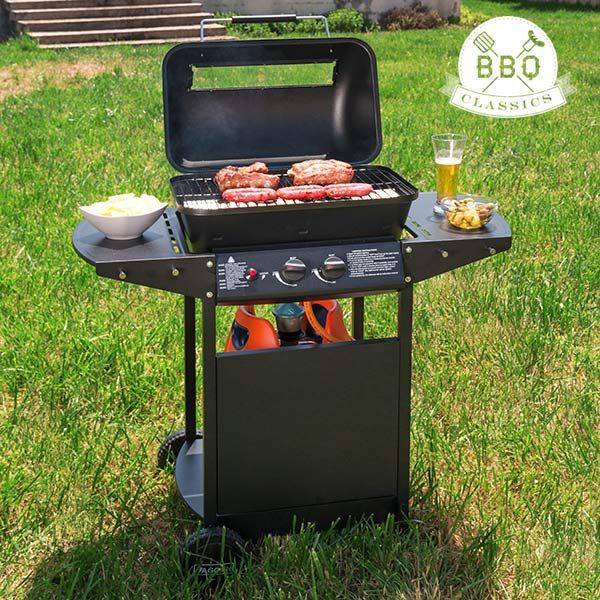

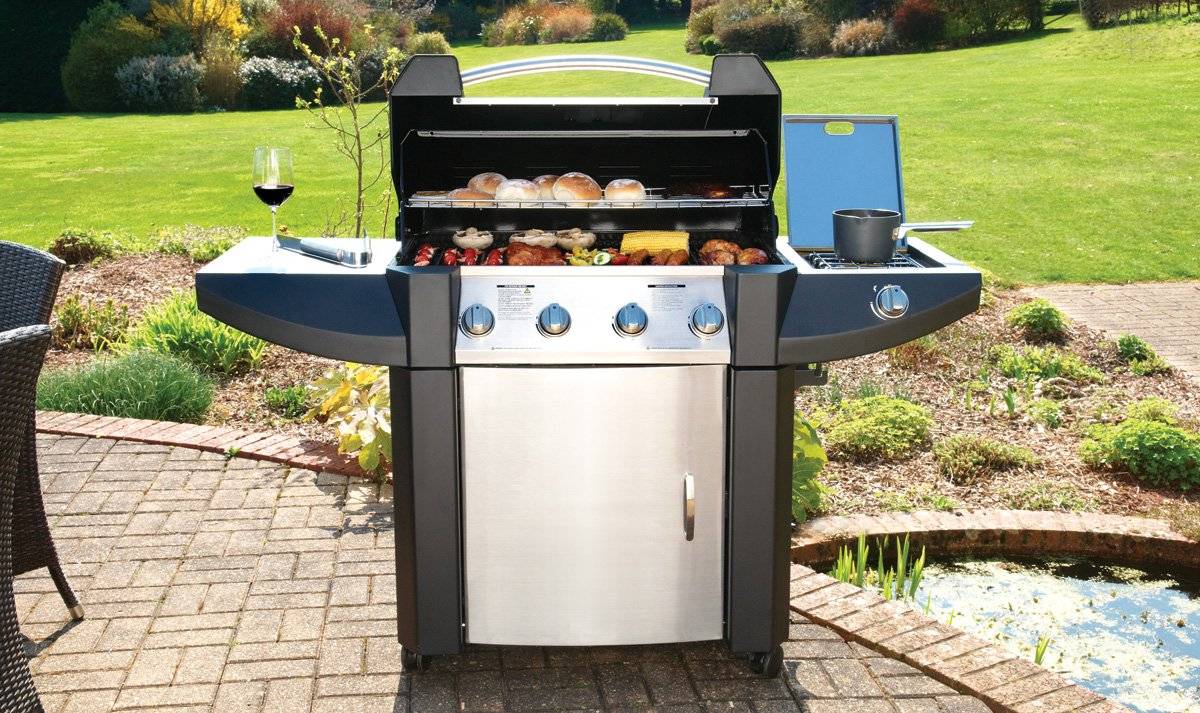

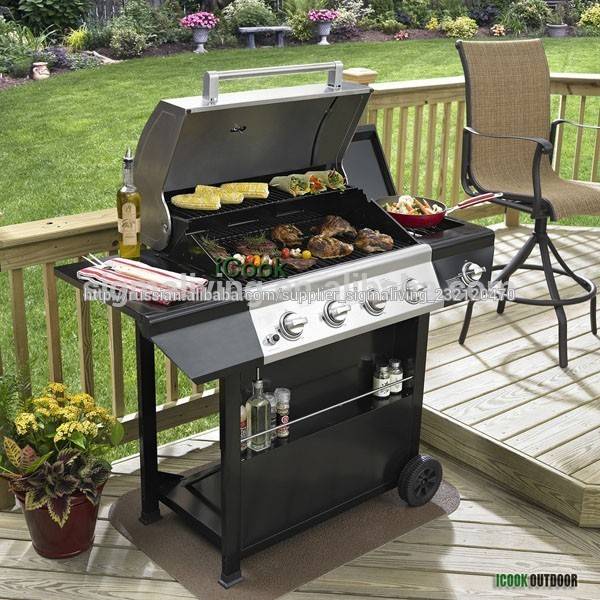

Из чего состоит газовый гриль
- Каркас. Для изготовления используют пищевую нержавейку или эмалированную сталь.
- Нагреватели. В зависимости от схемы гриля используют конфорки обычной газовой плиты или специально изготовленные форсунки. Главное — закрыть нагреватели от капающего жира.
- Решётка барбекю. Лучше изготовить из нержавеющей стали.
- Шампур с поворотным механизмом.
- Сборник жира. Чтобы конфорки не оказались залитыми, устройте поддон.
- Крышка. Важная деталь, которая отличает гриль от мангала. Она позволяет получить более высокую температуру и равномерное распределение тепла.
- Дополнительные приспособления. Полочки, крючки, колесики и прочие полезности можно изготовить позже, по мере необходимости.
Это интересно: Беседка из горбыля своими руками: рассмотрим по порядку

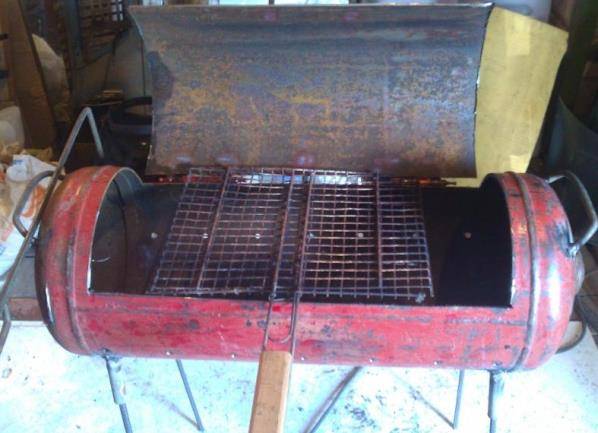

Стадии изготовления мангала из газового баллона
Инструменты подготовлены, баллон безопасен, можно начинать работы.
Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.
1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.
2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.
3. Таким способом из одной тары образуется две составляющие мангала.
4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.
Должно получиться следующее:
После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.
5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.
6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.
7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.
8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.
9. Ручки привариваются, а потом плотно закручиваются.
10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.
11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.
12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.
13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.
14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.
Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.
Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.
Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.
Дополнительные работы
Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.
На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.
Вопрос размещения такого домашнего мангала сводится к таким вариантам:
- Кирпичная беседка.
- Открытая зона.
Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.
О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.
Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.
Плюсы и минусы мангала из газового баллона
Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:
- невысокая стоимость при достойном качестве материала;
- возможность одновременного приготовления большого количества продуктов;
- разнообразие способов готовки;
- долговечность.
Минусы:
необходима осторожность при изготовлении шашлычницы; значительный объем работ; громоздкость и большой вес конструкции,что затрудняет перемещение; неравномерность прожарки продуктов; значительный расход угля; не слишком привлекательный внешний вид после нескольких использований. Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны
Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.
Безопасное подключение
Горелка является источником нагрева в газовых жаровнях. Использоваться может газ:
- магистральный;
- сжиженный (поставляется баллонами).
Подключение мангала к источнику сжиженного газа (из баллона) осуществляется посредством газового редуктора.
Оптимальное давление выбирается с помощью регулировок. Соединяются редуктор и жаровня посредством гибкого шланга.
Рекомендуется использовать только металлические шланги.
Подключение к газовым магистралям:
- К трубе необходимо присоединить кран.
- Кран необходимо соединить с жаровней.
При проведении всех указанных манипуляций требуется:
- соблюдение мер безопасности;
- наличие уплотнений в местах стыков и резьбы.
Сварка петель, крышки, ручки
Закрепив мангал на прочном основании, переходят к следующему этапу. Чтобы не пришлось мучиться с открыванием горячей крышки, рекомендуется ее приварить к днищу конструкции. Если она будет несъемной, используют петли. Их приваривают или крепят с помощью болтов и гаек. Заклепки — не слишком подходящий вариант, потому что они выдерживают средние температуры и могут расплавиться под воздействием открытого пламени.
Если расположить петли в одном направлении, крышку в будущем при желании можно снять. Приваривая их в противоположном направлении, действуют иначе:
- выполняется крепление петель по одной стороне;
- затем надевают крышку;
- устанавливают петли на крышку с другой стороны и начинают приваривать к барбекюшнице.
В этом случае конструкция будет неразборной. Чтобы свободно пользоваться мангалом-барбекю, закрепляют ручку. Она располагается по центру металлической крышки. Этот элемент можно приварить, что надежнее, или соединить посредством стандартного крепежа. Второй вариант предполагает необходимость сверления двух отверстий на крышке. Здесь устанавливается ручка. Желательно, чтобы она была из металла. Деревянные элементы быстро прогорят и могут подгнить, так как готовое изделие будет постоянно находиться под открытым небом.
Если конструкция используется только в качестве барбекю, можно приварить и решетку. Она обычно располагается непосредственно над округлым днищем. Конструкцию можно использовать и в виде мангала, тогда решетку лучше не крепить. На ребра бывшего баллона устанавливают магазинную барбекюшницу с ручкой. В таком положении закрыть крышку будет сложно из-за выступающих элементов крупногабаритной решетки. Ее также делают съемной, но тогда нужно рядом с кромками приварить уголки. На их нижние полочки укладывают решетку.
Ну, и видео всей проделанной работы.
Можно даже постараться все сделать в виде паровоза, как на фотографии ниже.
Чтобы избежать полного распахивания крышки, можно приварить металлический прут или цепь. Благодаря этому данный элемент ограничивается в движении. Разрешается окрасить барбекю, но лучше делать это снаружи. Внутренняя часть все равно остается скрытой от глаз. Используют краски, устойчивые к воздействию высоких температур. Они должны выдерживать до 800?С. Краску рекомендуется наносить только после того, как поверхность будет покрыта специальной грунтовкой.
Правила пользования самодельным устройством
Газовым грилем желательно пользоваться на открытом воздухе. При готовке на огне жир, кусочки пищи падают на горячие поверхности и дымят. При сгорании выделяется углекислый газ и пар, которые должны своевременно удаляться.
Если есть желание готовить на гриле в домашних условиях, позаботьтесь о наличии хорошей принудительной вытяжки.
Нелишним будет наличие средств пожаротушения — при эксплуатации самодельных газогорелочных устройств риск несанкционированных воспламенений есть всегда.
Готовить на газовом гриле просто. Не требуется время на прогорание дров или поджиг углей. Нужная температура достигается практически мгновенно, и также быстро гриль остывает. Сжигание газа происходит без дыма и копоти, в итоге не образовывается зола.
Эти преимущества делают газовый гриль серьёзным конкурентом угольных. Умело приготовленная еда практически не отличается на вкус. Аромат древесного дыма можно придать, поместив на рассеиватель небольшую ёмкость с веточками фруктовых деревьев.
Приварка ручек и крышки
Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.
Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.
При определении высоты тоже, важно учесть несколько нюансов:
- удобство транспортировки гриля в транспорте;
- комфорт при готовке блюд.
Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.
Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.
Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.
Сборка
Отрезаем необходимой длины четыре уголка и привариваем к пустому газовому баллону, образуя ножки нашего мангала. Снизу уголков свариваем раму и прикручиваем колесики. Раму можно изготовить с выносом на полметра в сторону для закрепления на ней газового баллона. Таким образом, вам не придется каждый раз отсоединять баллон с пропаном и переносить вручную и по отдельности – своеобразная тележка позволит быстро убрать мангал в сарай или под навес.
Далее в самом баллоне прорезаем прямоугольное отверстие на четверть или треть диаметра. Отверстие по длине на 4–8 см меньше, чем длина самого баллона.
Кусок вырезанного металла не выбрасываем – он послужит крышкой. С внутренней стороны на уровне прорези горизонтально привариваем уголок. На него ляжет либо сетка для барбекю, либо шампура с шашлыком. На противоположной стороне болгаркой делаем вырезы для шампуров. Таким образом, при приготовлении шашлыка можно будет закрыть крышку для лучшей обжарки мяса.
Трубу для горелки завариваем с одного конца и просверливаем десяток небольших отверстий 2–3 мм диаметром с одной стороны трубы. Регулировать интенсивность огня мы будем вентилем на самом газовом баллоне. Для удобства можно установить дополнительный вентиль где-нибудь поближе к мангалу.
С другой стороны трубы нарезается резьба. Она нужна для того, чтобы мангал легко можно было присоединить к источнику газа при помощи шланга.
С обратной стороны соединения с газовым баллоном врезается труба для вытяжки. Вытяжку можно защитить козырьком. Таким образом, приготовление пищи можно будет производить в любую погоду.
Обычные дверные или оконные петли привариваем или прикручиваем к крышке и к самому мангалу. К крышке привариваем ручку.
После всех приготовлений можно испытать новый мангал.
Подготовка: составление чертежей, выбор материала
Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.
Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем
Бочка
При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.
Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.
Для такого гриля понадобятся следующие материалы:
Бочка ёмкостью от 50 до 200 л.
Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
2 металлические дверные петли.
Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.
«Н»-образное основание сделает конструкцию из бочки устойчивой
Газовый баллон
При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.
Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.
Газовый баллон является удобной ёмкостью для изготовления жаровни
Кирпич
Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).
Для возведения такого гриля понадобится:
- 150 красных кирпичей;
- 35 шамотных кирпичей;
- готовая решётка или 30 стальных прутков толщиной по 5 мм;
- арматурные прутья для армирования фундамента;
- бетонная смесь марки М 300;
- песок;
- гравий.
Эта конструкция требует капитального основания в виде плитного фундамента.
Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.
Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.
Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.
Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.
Огнестойкий строительный материал используется для изготовления уличного гриля
Решётка
Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.
Также можно использовать:
- стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
- из листовой стали нарезать полосы шириной 3–5 мм.
Оптимальный размер решётки — 40х60 см.
Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.
Ручки помогут вынимать сетку
Необходимые инструменты
Для изготовления гриля из металла потребуются следующие инструменты:
- ручная циркулярная пила;
- напильник;
- молоток;
- сварочный аппарат;
- электроды;
- измерительная рулетка.
Если будет изготавливаться кирпичная конструкция, понадобятся:
- лопата совковая;
- бетоносмеситель или ёмкость для раствора;
- кельма;
- строительный уровень;
- щётка;
- шнур;
- карандаш или маркер;
- полиэтилен.
Места под шампура и гриль-сетки для барбекю
Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.
Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.
Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.
