Газовые конденсатосборники на газопроводе: строение и назначение сборника конденсата + нюансы монтажа и ТО

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии – распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом – его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб. По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба. Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать. От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте системы газоснабжения, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.

Как обойтись без ловушек газового конденсата?

Сепаратор конденсата, установленный на трубопроводе, является гарантией безопасности и сохранности оборудования.

Но есть и альтернативы. Как правило, они предназначены для предотвращения образования конденсата. Среди этих средств – испарители, возвращающие бутан в виде пара в газовый баллон, теплоизоляция и обогрев трубопровода, прокладка на глубине, превышающей точку замерзания, и использование труб большего диаметра.

Обогрев трубопровода предотвратит образование самой опасной части конденсата – жидкой фазы бутана, но его строительство и эксплуатация обходятся недешево

Однако их использование не всегда возможно и эффективно, к тому же обычно дороже, чем установка сифона.

Кто проводит замену?

Независимо от того, кто платит за замену газового крана, самостоятельное ее проведение владельцем оборудования, без привлечения специализированной службы, не допускается. Тут нужно соблюдать технику безопасности и иметь специальные знания. Поэтому по закону любые такие монтажные работы на газовых сетях могут проводиться только сервисной организацией, с которой у собственника заключено соглашение на ремонт и обслуживание (абз. 2 п. 10 Правил № 410).

Обычно такие функции исполняет горгаз, филиал регионального ПАО «Газпром газораспределение». Договоры с ними заключают управляющие организации. Оставить заявку можно через УК, ТСЖ, ЖСК либо непосредственно в сервисную службу горгаза.

Конденсатосборники

Версия для печати

Конденсатосборники являются важным элементом газопроводов и других технологических линий, где возможно образование конденсата. Они являются связующим звеном между газопроводом и газопотребляющим оборудованием (например, газгольдерами, компрессорами, испарительными установками) и устанавливается перед ним.

Назначение конденсатосборников — это сбор, накопление и выведение газового конденсата, тяжелых углеводородов и водяных паров из технологической линии. Образование конденсата неизбежно, так как температура конденсирования пропана и бутана различна: бутан конденсируется при температуре ниже 0ºС, а пропан — до -40ºС.

Поэтому в случаях, когда прокладка газопровода на глубине, где температура выше температуры образования конденсата, невозможна, или нет возможности сделать обогрев газопровода, рекомендуется предусматривать конденсатосборники.

Использование конденсатосборников существенно улучшает работу газового оборудования, повышает безопасность эксплуатации оборудования.

Конструктивно конденсатосборники представляют собой стальные горизонтальные или вертикальные емкости малого объема. При расчете объема конденсатосборника и его исполнения учитываются технические характеристики газопровода — его мощность, характерстики газа, скорость образования конденсата и др.

Конденсатосборники СУГ могут устанавливаться как наземно, так и подземно в зависимости от технических условий эксплуатации газового оборудования. Подземное размещение конденсатосборников является более пожаробезопасным вариантом размещения (по сравнению с наземным).

Внешняя поверхность подземных конденсатосборников покрывается битумно-полимерными составами для антикоррозионной защиты. Внешняя поверхность наземных конденсатосборников покрывается бело-серой эмалью и маркируются надписью «Огнеопасно».

Важно

Конденсатосборники комплектуются уровнемерами и сигнализаторами уровня, а также дренажными устройствами для откачки конденсата.

Специалисты ГК Газовик осуществляют проектирование, изготовление и монтаж наземных и подземных конденсатосборников в соответствии с требованиями государственных стандартов:

  • ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия»
  • ПБ 12-609-03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы»

Установка компенсаторов

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.

Классификация арматуры для газопроводов

Все существующие разновидности газовой арматуры, в зависимости от ее назначения, можно разделить на:

  • запорную. Арматура, применяющаяся для периодических отключений отдельных участков газопровода, приборов, аппаратуры. К этому виду относятся газовые краны, вентили задвижки;
  • предохранительную. Служащую для предупреждения риска повышения давления газа больше установленных норм. К этой разновидности арматуры относится сбросной предохранительный клапан;
  • регулирующую. Предназначенную для изменения и поддержания в заданных пределах давления. Это заслонки, шибера и пр.;
  • обратного действия. Для предотвращения изменения направления движения газа;
  • аварийную и отсечную. Для быстрого автопрекращения движения газа по направлению к аварийному участку в случае нарушения заданного режима. К этой разновидности относится запорно-предохранительный клапан;
  • конденсатоотводящую. Ту, которая удаляет в автоматическом режиме конденсат, накапливающийся в конденсато-сборниках и на нижних участках трубопроводных сетей;
  • контрольную. Определяет давление проходимой массы, температуру и пр.

По способу управления арматура может быть двух типов: управляемая и автоматическая. Первая приводится в действие ручными манипуляциями или при помощи привода: пневматического, гидравлического, электромагнитного, электрического.

Процесс управления вручную отличается приложением больших усилий и потерей времени. Гораздо чаще устанавливается привод и сохраняется возможность аварийного управления на случай возникновения аварий. А вторая действует при помощи устройств автосрабатывания.


Фланцевое соединение газопроводов используется на переходах с подводного или подземного участка на наземный. Такой тип соединений помогает в борьбе с электрохимической коррозией

По способу подсоединения оборудование и любая арматура для систем газоснабжения бывают:

  • фланцевые – применяющиеся для арматуры с проходом для среды больше 50 мм. Присоединение к трубам осуществляется посредством свинчивания фланцев. Основное преимущество такого соединения – возможность многократных переустановок, большая прочность и надежность. Также можно отметить универсальную применяемость. В качестве недостатка выделяют только большую массу и крупные габариты таких деталей;
  • муфтовые – используются для присоединения оборудования имеющего проход 65 мм и меньше. Подсоединение производится при помощи муфт с резьбой расположенной изнутри. Недостаток муфтовых соединений в том, что резьба постепенно стирается;
  • цапковые с нарезанной наружной резьбой. Одно устройство ввинчивается при помощи резьбы в другое устройство;
  • сварочные – это редко применяющиеся на сегодняшний день неразборные соединения. Плюсы этого способа – надежная герметичность и сведение к минимуму обслуживающих мероприятий. К недостаткам можно отнести возникающую при необходимости ремонта сложность демонтажа соединения, когда участок газопровода просто срезается;
  • ниппельные – присоединение арматуры производится при помощи ниппеля;
  • стяжные – патрубки соединяются с фланцами труб шпильками с гайками, которые располагаются вдоль арматуры;
  • штуцерные – присоединение арматуры производится при помощи штуцера, накидной гайки и уплотнительных колец. Это надежный метод соединения с возможностью демонтажа.

Кроме перечисленных выше, существуют и другие способы соединения газовой арматуры, но используются они, не так часто.


Фильтр газовый фланцевый необходим для очистки газовой среды от пыли и примесей, благодаря чему повышается срок эксплуатации и надежность функционирования газовых приборов

Также не стоит забывать, что от качества выполненного соединения будет зависеть функциональность трубопровода и надежность всей газораспределительной системы.

Почему образуется конденсат

Скопление жидкости приводит к целому ряду проблем, в итоге в доме появляется плесень. Если влаги много, то зимой вентиляция не работает из-за закупорки льдом. Летом жидкость просачивается на стены. Правильная вентиляция в частном доме этого не допускает.

Почему в трубах образуется влага:

  • трубопровод не теплоизолирован;
  • изоляция труб сделана с ошибками;
  • вентиляция смонтирована из некачественных, бракованных материалов;
  • стены и полы дома плохо утеплены;
  • в подвальном помещении здания скапливается большое количество влаги;
  • закупорка шахты вентиляции пылью и мусором;
  • нарушения работы водопроводной системы;
  • неправильная установка вытяжки или вытяжного вентилятора;
  • большая разность температуры вне дома и внутри его.

Вентиляция может течь, если дом находится возле водоема. При сушке большого количества белья внутри помещения также может образовываться конденсат.

Исправить вентиляционную систему и избавиться от конденсата в частном доме гораздо проще, чем в квартире многоэтажки. Жителям многоэтажных домов запрещено самостоятельно прочищать или утеплять каналы. Это могут делать только специалисты, чтобы не было еще больших проблем.

Требования к составляющим и монтажу

Помещение

Первым делом, нужно решить, в каком помещении будет располагаться газовое оборудование.

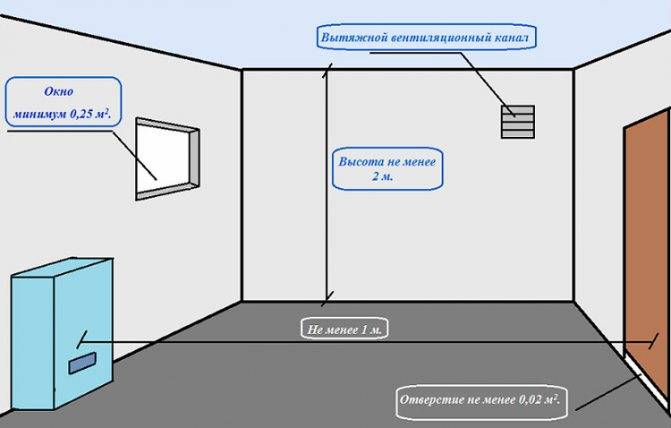

Требования к помещению при установке газового котла

Вот некоторые правила:

  • Запрещено устанавливать котёл в санузле и ванной;
  • Если котёл одноконтурный, а его мощность не превышает 60кВт, его устанавливают в любой комнате;
  • Двухконтурный котёл нельзя размещать на кухне;
  • Если котёл нужно установить именно на кухне, то на 1 кВт его мощности, должно приходиться 0,2м3 помещения;
  • Если мощность котла больше 150 кВт, его можно устанавливать только на цокольном или первом этаже;
  • К котлам до 150 кВт требований этажности не применяют.

Документация

Ещё до начала установки дымоходов для газовых котлов нужно получить некоторые документы и согласования:

  1. Заключается договор о поставке газа в дом;
  2. Получается проект газификации;
  3. Проект установки оборудования (от предприятия – поставщика газа).

Чтобы не возникло затруднений с регистрацией котла, ещё на стадии покупки, убедитесь, что он сертифицирован. Сравните номер на внутренней стороне дверцы с тем, который указан в документах.

Дымоход

Что же касается дымохода, то его сечение должно в точности соответствовать отводному патрубку котла. В инструкции к котлу этот параметр прописан. Наилучшая форма дымохода – круглая.


Схема дымохода для газового котла

Подробные требования к дымоходам для газовых котлов, регулируются документами:

  1. СНиП 2.04.05-91
  2. ДБН В.2.5-20-2001

Полезная площадь дымохода должна быть больше, чем площадь внутри котла. Как рассчитывается полезная площадь: длина дымохода умножается на его внутренний диаметр.

Высота дымохода

От конька проводится воображаемая вертикальная линия. Высота дымохода для газового котла будет зависеть от его расстояния до этой линии.


Расположение дымохода – высота

  • Если расстояние меньше 1,5м. – дымоход должен выступать над коньком на полметра;
  • От 1,5 до 3 м. – труба заканчивается вровень с коньком;
  • Более 3м. – от конька мысленно проводится линия под углом 10о к горизонту вниз. Это будет верхняя точка трубы.
  • На плоской кровле высота дымохода должна быть не менее 1-1,5 м.
  • Если получается, что труба для дымохода газового котла возвышается больше, чем на 1,5 метра, её нужно закрепить растяжками.

Другие требования

  • У трубы нельзя делать более трёх изгибов и поворотов – это ухудшает тягу;
  • В месте поворота должен быть люк для очистки;
  • Отрезок трубы, соединяющий котёл и дымоход, не должен быть длиннее, чем 25 см;
  • Ответвление вбок не должно превышать 1 м.;
  • Дымоход желательно располагать вертикально. Максимальный допустимый угол наклона – 30о;
  • Нежелательно устанавливать на трубу грибки, дефлекторы и др. кроме специально предназначенных для газа;
  • Соединения должны быть герметичными;
  • Элементы труб одеваются друг на друга не менее чем на размер радиуса;
  • В теле дымохода не допускаются трещины и дефекты.

Среди отечественных марок газовых колонок хорошие показатели по качеству и безопасности выдает газовый водонагреватель проточный Нева Люкс. Читайте далее – описание, характеристики, сравнение моделей и отзывы покупателей. О том, как самостоятельно провести воздушное отопление в частный дом, читайте тут.

В вашем гараже не проведено отопление? Читайте здесь https://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/otoplenie-garazha-svoimi-rukami-vodyanoe-gazovoe-otoplenie-teplovye-pushki-i-drugie-tipy-sistem.html о том, как организовать обогрев гаража своими руками. Разберем различные варианты – тепловая пушка, газовое отопление, булерьян, твердотопливный котел.

Конденсатосборник

В современных котлах топливо сгорает эффективно.

Однако это приводит к тому, что t дымовых газов довольно низкая – около 100оС на выходе из котла.

Двигаясь дальше, дым охлаждаются ещё больше. При t40-60оС в дымоходе газового котла образуется конденсат.

Хуже всего то, что конденсат от природного газа содержит серу, а она вредит трубам. Проблема усиливается в зимнее время.

Конденсатосборник – это простое приспособление, призванное собирать и удалять из дымохода воду и конденсат. Подразделяют конденсатосборники в зависимости от давления газов:

  1. Высокого давления;
  2. Среднего;
  3. Низкого.

Проблемный участок – головной отрезок газопровода, именно там устанавливают основную часть прибора.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

Конденсатосборник

Конденсатосборники предназначены для сбора и последующего удаления из газопровода конденсата, а также для удаления воды, попавшей в него при строительстве, промывках и пр. Конденсатосборники монтируют в нижних точках газопровода. Жидкость из газопровода попадает в конденсатосборник самотеком.

Схема конденсатосборника.

Конденсатосборник ( рис. 41) состоит из сборника б, устанавливаемого под газопроводом 1, соединенных с ним конденсатоотводов 5, продувочной трубы 4 с запорной арматурой 3 и устройства автоматического удаления жидкости. Линия 2 служит для выравнивания давления.

Конденсатосборники изготовляют из труб и деталей заводского производства. Диаметр и толщину стенок конденсатосборников определяют путем расчета.

Конденсатосборники покрывают антикоррозионной изоляцией, соответствующей изоляции трубопровода на данном участке, и подвергают предварительному гидравлическому испытанию на давление, равное полуторному рабочему давлению в газопроводе.

Конденсатосборники периодически освобождают от конденсата в передвижные емкости, а также возможна перекачка конденсата насосом в ближайший нефтепровод.

Конденсатосборник заполняют водой, производят проверку работы конденсаторных насосов и их блокировок, организуют рециркуляцию конденсата с включенным регулятором уровня конденсата греющего пара, после чего приступают к подаче пара в подогреватель.

Конденсатосборник состоит из сборника 6, устанавливаемого под газопроводом 1, соединенных с ним конденсатоотводов 5, продувочной трубы 4 с запорной арматурой 3 и устройства автоматического удаления жидкости. Линия 2 служит для выравнивания давления.

Конденсатосборник на приеме компрессора должен быть оборудован устройством, автоматически прекращающим работу компрессора при, повышении уровня конденсата и воды выше допустимого.

Конденсатосборник на приеме компрессора оборудуют устройством, автоматически прекращающим работу компрессора при повышении уровня конденсата и воды выше допустимого. Насосы, подающие пропан на установку, должны иметь двойные торцовые уплотнения вала. Масляные насосы, служащие для подачи смазки в пропановые насосы, должны иметь электроблокировку, обеспечивающую автоматическое включение резервных. Между печью и противопожарной стеной располагать какие-либо аппараты или оборудование запрещено.

Конденсатосборник на приеме компрессора должен быть оборудован устройством, автоматически прекращающим работу компрессора при повышении уровня конденсата ч воды выше допустимого.

Конденсатосборник на выкиде компрессора предназначен для улавливания конденсата, выпадающего из газа в выкидном газопроводе, преимущественно при остановках компрессора и в процессе подпитки резервуаров газом в процессе откачки нефти из них.

Конденсатосборник на приеме компрессора должен быть оборудован устройством, автоматически прекращающим работу компрессора при повышении уровня конденсата и воды выше допустимого.

Конденсатосборники устанавливают на газораспределительных газопроводах для удаления выпадающего в них конденсата. Различают конденсатосборники низкого, а также среднего и высокого давления. В конденсатосборниках низкого давления конденсат из конденсационных горшков удаляется при помощи насосов через специальную трубу стояка. Из конденсатосборников среднего и высокого давления конденсат удаляется под давлением газа.

Конденсатосборники служат для сбора и удаления конденсирующихся паров воды в газе, а также воды, проникающей в результате неплотностей трубопровода. Места установки конденсатосборников необходимо назначать с таким расчетом, чтобы эксплуатация их не была затруднена. Крайне нежелательно устанавливать Конденсатосборники в местах расположения газопровода на перекрестках улиц, в трамвайных путях, у подъездов общественных и административных зданий, а также в местах, где затруднен ремонт их из-за наличия каких-либо сооружений.

Что представляет собой газовая задвижка

Задвижки для газового оборудования представляют собой наиболее востребованную разновидность арматуры запорного типа, которая имеет промышленное назначение. Находится она перпендикулярно рабочему потоку, и позволяет отсечь основной поток, который передвигается по трубопроводу. Такой тип устройств так же используется в коммунальных и жилищных хозяйствах, топливной и энергетической промышленности. Установка производится исключительно на горизонтальных участках системы.

Преимущества ее использования:

  1. относительно небольшие габариты, которые позволяют производить монтажные работы даже в самых удаленных и труднодоступных местах;
  2. невысокий показатель гидравлического сопротивления;
  3. простота используемой конструкции, которая позволяет проводить все необходимые монтажные и ремонтные работы самостоятельно.

Несмотря на очевидные преимущества, следует указать и на имеющиеся недостатки:

  1. уплотнительный материал имеет высокую степень износа, поэтому подлежит частой замене;
  2. медлительность в работе, которая не позволяет добиться желаемого результата в течение нескольких минут.

Основным материалом, который используется при их изготовлении, является сталь. Если показатель рабочего давления внутри системы превышает отметку в 0,6 МПа, то рекомендуется использовать только такой тип стальных устройств. Изготовление проводится несколькими способами: с использованием запирающего элемента и полностью цельного корпуса. Более технологичным принято считать способ, при котором используются уже готовые заготовки, которые свариваются между собой. Такой способ позволяет получать высококачественные металлические детали, которые поступают непосредственно на завод. Подобные устройства принято использовать на объектах повышенной ответственности.

Зачем нужен конденсатосборник на газопроводе?

И метан, и сжиженная пропан-бутановая смесь, нуждаются в дополнительной очистке. Вызвано это условиями хранения и использования, несовершенством газораспределительных систем.

Примеси в газах бывают различные:

  • Вода может попасть в газопровод при его строительстве, проверке и продувке, а также через малейшие отверстия или щели. Она способствует коррозии стали и разрушает дымоход
  • Бутан (жидкий) может реконденсироваться из пропан-бутановой смеси. Он не испаряется и не поднимается по газопроводу при отрицательных температурах, на морозе. Жидкий бутан в газовой горелке формирует факел, а в котле провоцирует остановку или взрыв.
  • Мелкие твердые частицы могут попадать в газ из резервуаров и трубопровода системы, особенно, если они не новые и внутри начался процесс коррозии. Из-за них забиваются форсунки.

Каждый из этих видов примесей по-своему опасен. Вода, жидкий бутан в газовой горелке формирует факел, а в котле провоцирует взрыв; твердые частицы забивают форсунки.

Фильтрацией, накоплением и выведением посторонних включений занимается конденсатосборник.

Конденсатосборник состоит из следующих компонентов: 1) газопровод; 2) линия для выравнивания давления; 3) запорная арматура; 4) продувочная труба; 5) конденсатоотвод; 6) сборник конденсата, устанавливаемый под газопроводом

В конденсатосборнике собирается всё тяжелое, в том числе – жидкий бутан, предотвращая опасные ситуации, которые он может спровоцировать.

В каких помещениях хранить арматуру

Запорную арматуру с резиновыми уплотнителями, а также шаровые краны, необходимо хранить в полуоткрытом положении. Что касается запорной арматуры с металлическими прокладками, стоит знать, что ее следует хранить в закрытом положении, потому как недопустимо попадание посторонних частиц. Задвижки, которые ожидают монтажа, следует хранить в закрытом сухом помещении, в которое не смогут попасть сквозняки, солнечные лучи и осадки

Важно знать, что помещение, в котором будет храниться вся запорная арматура, должно быть защищено от:

  • влаги и дождя, во избежание коррозии;
  • песка и ветра, чтобы избежать износа прокладок;
  • жары и солнца, чтобы не повреждалось покрытие, особенно арматуры из пластика, которая крайне чувствительна к ультрафиолетовым лучам.
